Instrument och kontrollfunktioner
3-38
3
MAU15306
Sidostö d
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras me d si dostö-
d et nerfällt, eller om si dostöd et inte kan
fällas upp or dentli gt (eller inte stannar
kvar i uppfällt lä ge) eftersom si dostöd et
kan komma i kontakt me d marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stän gning ssystem för tän dkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
si dostöd et innan motorcykeln körs ivä g.
Kontrollera därför detta system re gel-
b un det och låt en Yamaha-återförsäljare
reparera det om d et inte fun gerar på rätt
sätt.
MAU64050
Avstän gning ssystem för tän d-
krets
Avstängningssystemet för tändkretsen
(som består av sidostödskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner.
 Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.
 Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.
 Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UBP8M0M0.book Page 38 Thursday, December 8, 2016 5:17 PM

Instrument och kontrollfunktioner
3-39
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2.
Kontrollera att motorns
start/stoppknapp är ställd på “ ”.
3. Slå på huvudströmbrytaren.
4. Lägg växeln i neutralläge.
5.
Tryck på “ ”-sidan på motorns
start/stoppknapp.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll kopplingsspaken åtdragen.
8. Lägg i växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll kopplingsspaken åtdragen.
12.
Tryck på “ ”-sidan på motorns
start/stoppknapp.
Startar motorn?
Systemet är ok. Motorcykeln kan
köras.
Neutralläget kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kontakten i sidostödet kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kopplingskontakten kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
VARNING
Om du upptäcker något fel bör du
be en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
JA NEJ
JANEJ
JANEJ
UBP8M0M0.book Page 39 Thursday, December 8, 2016 5:17 PM

Instrument och kontrollfunktioner
3-40
3
MAU49453

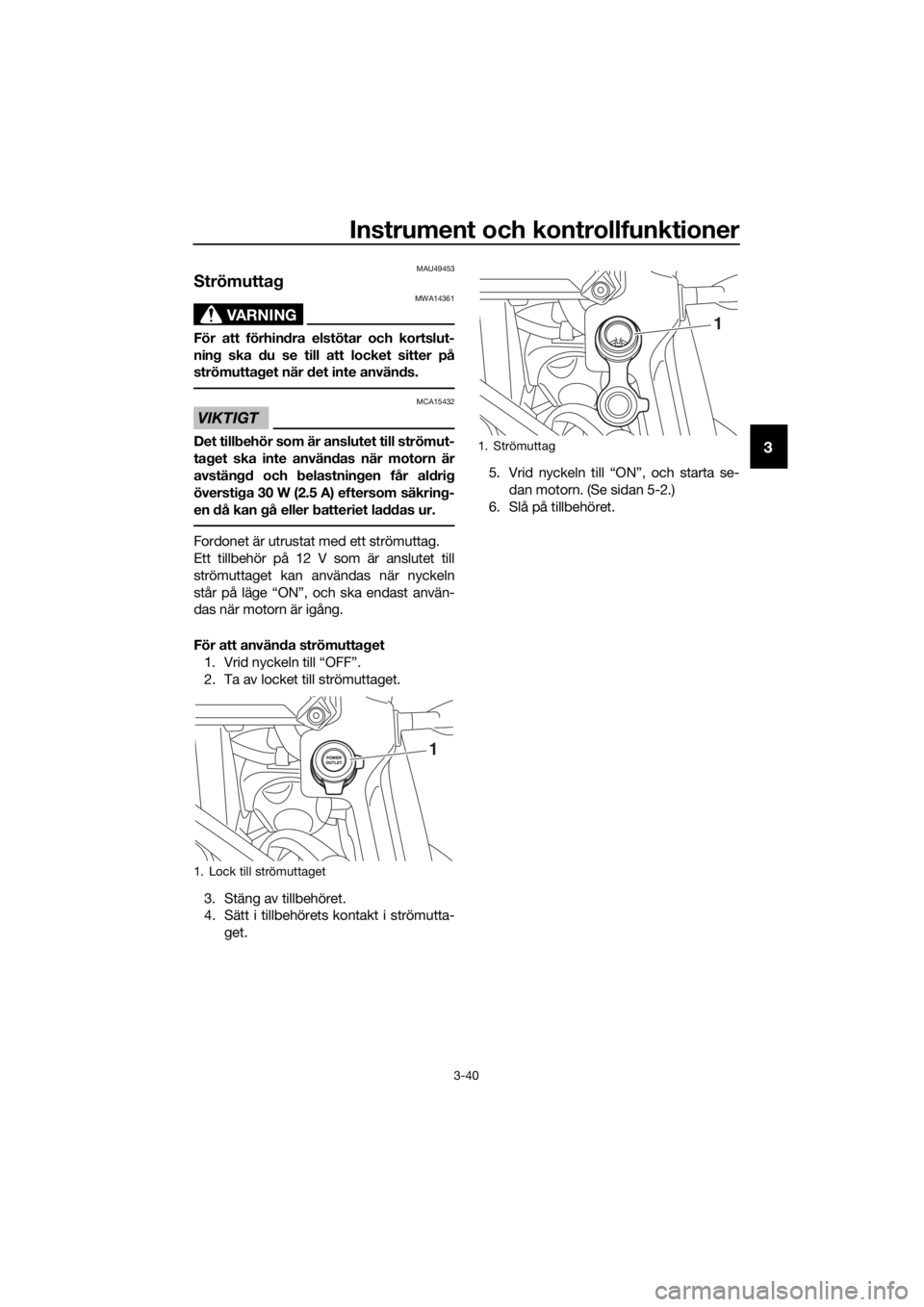

Strömuttag
VARNING
MWA14361
För att förhin dra elstötar och kortslut-
ning ska d u se till att locket sitter på
strömutta get när det inte använ ds.
VIKTIGT
MCA15432
Det till behör som är anslutet till strömut-
ta get ska inte använ das när motorn är
avstän gd och belastnin gen får al dri g
översti ga 30 W (2.5 A) eftersom säkrin g-
en då kan g å eller b atteriet la ddas ur.
Fordonet är utrustat med ett strömuttag.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när nyckeln
står på läge “ON”, och ska endast använ-
das när motorn är igång.
För att använ da strömutta get
1. Vrid nyckeln till “OFF”.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get. 5. Vrid nyckeln till “ON”, och starta se-
dan motorn. (Se sidan 5-2.)
6. Slå på tillbehöret.
1. Lock till strömuttaget
1
1. Strömuttag
1
UBP8M0M0.book Page 40 Thursday, December 8, 2016 5:17 PM

För din e gen säkerhet – kontroller före körnin g
4-1
4
MAU63440
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egen domsskad or ökar om d u inte inspekterar och un der-
håller for donet på rätt sätt. Kör inte for donet om du stöter på nå gra prob lem. Låt en
Yamaha-återförsäljare se över for donet om ett prob lem inte kan åtgärdas me d pro-
ced urerna som beskrivs i d en här han dboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLERSIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och
överfallsslangen för tilltäppning, sprickor eller skador
och kontrollera slanganslutningarna. 3-26,
3-28
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja. 6-10
Olja i slutväxel • Kontrollera om det läcker någon olja. 6-13
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker. 6-15
Fram broms • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-22,
6-23
Bak broms • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-22,
6-23
Kopplin g • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om hydraulsystemet läcker. 6-20
UBP8M0M0.book Page 1 Thursday, December 8, 2016 5:17 PM

För din e gen säkerhet – kontroller före körnin g
4-2
4
Gashandta g • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-17,
6-24
Hjul och d äck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 6-18,
6-20
Bromspe dal och växel-
pe dal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Broms- och kopplin gs-
han dta g • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Si dostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs. 6-26
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysnin g,
si gnaler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Si dostöd ets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-38
ARTIKEL
KONTROLLERSIDAN
UBP8M0M0.book Page 2 Thursday, December 8, 2016 5:17 PM

Hantering och vikti ga punkter vi d körnin g
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant me d re gla gen kan
d u förlora kontrollen över for donet vilket
kan led a till en olycka eller personska-
d or.
MAU73450
TIPS
Den här modellen är utrustad med:
 en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall ska du vrida nyckeln
till “OFF” och sedan till “ON” innan du
försöker starta om motorn. Om du inte
gör det kommer motorn inte att starta
även om motorn går runt när start-
knappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. I sådana fall behöver du bara
trycka in startknappen när du vill star-
ta motorn igen.
UBP8M0M0.book Page 1 Thursday, December 8, 2016 5:17 PM

Hantering och vikti ga punkter vid körning
5-2
5
MAU54172
Start av motorn
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
 Växeln ligger i neutralläge.
 En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-38.
1. Vrid tändningsnyckeln till läge “ON”
och se till att motorns start/stopp-
knapp står på “ ”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna. Varningslampa för oljenivå
 Varningslampa för motorpro-
blem
 Antispinnsystemets indikerings-
lampa
 Indikeringslampor för farthållare
 Indikeringslampa för startspärr-
system
VIKTIGT
MCA11834
Om in dikerin gslampan inte tän ds när
tän dnin gsnyckeln vri ds till lä ge “ON”, el-
ler fortsätter att lysa efter det att motorn
startat, se si dan 3-3 för motsvaran de
kontroll av kretsarna till varnin gslampan
och ind ikeringslampan.
ABS-varningslampan ska tändas när
nyckeln vrids till “ON”, och sedan
slockna efter körning i en hastighet på
minst 10 km/h (6 mi/h).
VIKTIGT
MCA17682
Om ABS-varnin gslampan inte tän ds och
slocknar så som b eskrivs ovan, se sidan
3-3 an gåen de kontroll av varnin gslam-
pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el- kretsen.
3. Starta motorn genom att trycka på “ ”-sidan på motorns
start/stoppknapp.
Om motorn inte startar direkt, släpp
start/stoppknappen och vänta några
sekunder innan du försöker igen. Varje
startförsök bör göras så kort som möj-
ligt för att inte belasta batteriet för
mycket. Låt inte startmotorn arbeta
mer än 10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så län ge som
möjli gt b ör du un dvika krafti ga accelera-
tioner så län ge som motorn är kall!
UBP8M0M0.book Page 2 Thursday, December 8, 2016 5:17 PM

Hantering och vikti ga punkter vi d körnin g
5-3
5
MAU16673
Växling
Genom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.
TIPS
För att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och
lyft sedan upp den lätt.
VIKTIGT
MCA10261
Låt inte motorcykeln rulla för län ge
i frilä ge med motorn avstän gd och
b ogsera inte motorcykeln lån ga
sträckor. Växellå dan får bara till-
räckli gt me d smörjnin g så län ge
motorn är i gån g. Otillräckli g smörj-
ning kan ska da växellå dan.
 Använ d allti d kopplin gen när d u
växlar för att un dvika att få ska dor
på motor, växellå da och kraftöver-
förin g, som inte är konstruera de för
d en chock som uppstår när växlar
tvin gas i.
MAU16811
Tips för att sänka b ränsleför-
b ruknin gen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
 Växla upp tidigt och undvik höga varv-
tal vid acceleration.
 Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
1. Växelpedal
2. Neutralläge
1
2
6
5
4
3
2
1
N
UBP8M0M0.book Page 3 Thursday, December 8, 2016 5:17 PM

Hantering och vikti ga punkter vid körning
5-4
5
MAU16842
Inkörnin g av motorn
Den viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och
1600 km (1000 mi). Av denna anledning bör
du läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra t ill rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU58991
0–1000 km (0–600 mi)
Undvik att varva över 3900 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körnin g b ör du byta motorolja
och slutväxelolja, samt oljefilterinsats
eller oljefilter.
[MCA10333]
1000–1600 km (600–1000 mi)
Undvik att varva över 4700 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA23060
 Undvik att varva motorn över hö g-
varvtalszonen i varvräknaren.
 Om det uppstår nå got prob lem me d
motorn un der inkörnin gsti den bör
d u ome del bart ta kontakt me d en
Yamaha-återförsäljare som får
kontrollera orsaken.
MAU17214
Parkerin g
Vid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och av gasröret
kan bli mycket varma b ör du inte
parkera där fot gän gare eller barn
kan nu dda delarna och få bränn-
ska dor.
 Parkera inte i en backe eller på
mjukt un derla g eftersom for donet
d å kan välta, vilket ökar risken för
b ränsleläckor och b rand.
 Parkera inte i närheten av gräs eller
an dra material som kan fatta el d.
UBP8M0M0.book Page 4 Thursday, December 8, 2016 5:17 PM

Periodiskt un derhåll och justerin g
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Unde rhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personska dor eller d ödsfall
när for donet un derhålls eller körs kan
öka om for donet inte sköts eller un der-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vi d for donsun derhåll.
VARNING
MWA15123
Stän g av motorn när un derhåll utförs om
inte annat an ges.
 När motorn är i gån g finns d et rörli-
g a delar i den där kropps delar eller
kläd er kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller bran d.
 Om motorn körs när und erhåll ut-
förs kan det led a till ö gonska dor,
b rännska dor, bran d eller kolmon-
oxi dför giftnin g – eventuellt me d
d ödlig ut gån g. Mer information om
kolmonoxi dför giftnin g finns på si-
d an 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
b roms belägg kan b li mycket varma un-
d er använ dning . Låt b romskomponen-
terna kallna innan du rör vi d d em för att
un dvika brännska dor.
UBP8M0M0.book Page 1 Thursday, December 8, 2016 5:17 PM
