Consignes de sécurité
1-5
1
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule. Retirer tous les éléments lâches de la
moto.
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
UBP9F1F0.book Page 5 Thursday, September 6, 2018 4:41 PM
Page 12 of 122
Description
2-1
2
FAU63371
Vue gauche
1234
5678910
1. Bouchon du réservoir de carburant (page 3-29)
2. Serrure de selle (page 3-33)
3. Porte-bagages (page 3-41)
4. Bouchon de remplissage d’huile de couple conique arrière (page 6-15)
5. Vis de vidange d’huile de couple conique arrière (page 6-15)
6. Vase d’expansion (page 6-17)
7. Sélecteur au pied (page 3-24)
8. Vis de vidange d’huile moteur (réservoir d’huile) (page 6-11)
9. Vis de vidange d’huile moteur (carter moteur) (page 6-11)
10.Cartouche de filtre à huile moteur (page 6-11)
UBP9F1F0.book Page 1 Thursday, September 6, 2018 4:41 PM
Page 13 of 122
Description
2-2
2
FAU63391
Vue droite
1
4
5867
23
1. Réservoir du liquide de frein arrière (page 6-26)
2. Système de suspension réglable électroniquement (page 3-37)
3. Fusibles (page 6-33)
4. Trousse de réparation (page 6-2)
5. Batterie (page 6-32)
6. Bouchon de remplissage de l’huile moteur (page 6-11)
7. Hublot de contrôle du niveau d’huile moteur (page 6-11)
8. Pédale de frein (page 3-26)
UBP9F1F0.book Page 2 Thursday, September 6, 2018 4:41 PM
Page 14 of 122
Description
2-3
2
FAU63401
Commandes et instruments
1
9,10
1110
2345678
1. Levier d’embrayage (page 3-24)
2. Contacteurs à la poignée gauche (page 3-22)
3. Réservoir du liquide d’embrayage (page 6-26)
4. Bloc de compteurs multifonctions (page 3-9)
5. Prise pour accessoire CC (page 3-43)
6. Réservoir du liquide de frein avant (page 6-26)
7. Contacteurs à la poignée droite (page 3-22)
8. Levier de frein (page 3-25)
9. Poignée des gaz (page 6-19)
10.Poignées chauffantes (page 3-11)
11.Contacteur à clé/antivol (page 3-2)
UBP9F1F0.book Page 3 Thursday, September 6, 2018 4:41 PM
Page 15 of 122
Commandes et instruments
3-1
3
FAU10979
Immobilisateur antivol
Ce véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
deux clés de contact
un transpondeur (dans chaque clé)
un immobilisateur antivol (sur le véhi-
cule)
un boîtier de commande électronique
(sur le véhicule)
un témoin système (page 3-5)
À propos d es clés
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. Conserver la clé d’enregistre-
ment de codes dans un endroit sûr. Si né-
cessaire, confier le véhicule et les trois clés
à un concessionnaire Yamaha pour qu’il les
enregistre.
Ne pas se servir de la clé à anneau rouge
pour conduire le véhicule. Celle-ci ne doit
servir que pour l’enregistrement des codes.
Toujours se servir d’une clé à anneau noir
pour conduire le véhicule.
N.B.
Éloigner les clés de contact ainsi que
toute clé d’autres immobilisateurs an-
tivols de la clé d’enregistrement de
codes.
Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.
ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de co de est per due, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule.
Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été per dues ou end ommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler d onc les clés
avec précaution. Ne pas les immerger dans l’eau.
Ne pas exposer à de fortes tempé-
ratures.
Ne pas placer près d ’aimants.
Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
Manipuler avec précaution.
Ne pas meuler ou mo difier.
Ne pas démonter.
Ne pas attacher plus d’une clé d ’un
système d’immobilisateur antivol
au même trousseau de clés.1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
UBP9F1F0.book Page 1 Thursday, September 6, 2018 4:41 PM
Page 16 of 122
Commandes et instruments
3-2
3
FAU10474
Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
N.B.
Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU85040ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.
N.B.
Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
Le phare s’allume automatiquement
dès la mise en marche du moteur.
FAU10662OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un acci dent.
FAU10696LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
Blocage de la direction
1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.
N.B.
Si la direction ne se bloque pas, essayer de
ramener le guidon légè rement vers la droite
ou la gauche.
P
ON
OFF
LOCK
1. Appuyer.
2. Tourner.
12
UBP9F1F0.book Page 2 Thursday, September 6, 2018 4:41 PM
Page 17 of 122
Commandes et instruments
3-3
3
Déblocage de la direction
À partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680 (stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou d es
clignotants sur une durée prolongée
peut entraîner la d écharge de la batterie.
FAU4939G
Témoins et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11259Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas. Pour éviter
toute détérioration du moteur, faire l’ap-
point d’huile moteur dès que possible.
1. Appuyer.
2. Tourner.
12
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin d’alerte du système de suspension “”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin d’alerte de panne du moteur “ ”
6. Témoin d’alerte du système ABS “ ”
7. Témoin du système de régulation antipatinage “ ”
8. Témoins du régulateur de vitesse “ ” “SET”
9. Témoin de feu de route “ ”
10.Témoin du point mort “ ”
11.Témoin de l’immobilisateur antivol “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9F1F0.book Page 3 Thursday, September 6, 2018 4:41 PM
Page 18 of 122
Commandes et instruments
3-4
3
Dans une côte ou lors d’une accélération
ou décélération brusques, le témoin
d’alerte pourrait se mettre à trembloter,
même si le niveau d’huile est correct. Ceci
n’indique donc pas une panne. Si un pro-
blème est détecté dans le circuit de détec-
tion de niveau d’huile, le témoin d’alerte du
niveau d’huile clignote. Le cas échéant,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
N.B.
Lors de la mise en marche du véhicule, le
témoin s’allume pendant quelques secon-
des puis s’éteint. Si le témoin d’alerte ne
s’allume pas ou s’il ne s’éteint pas après
que le niveau d’huile a été vérifié et
confirmé comme correct (voir page 6-11),
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU58402Témoins du régulateur de vitesse “ ”
et “SET”
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé. (Voir
page 3-6.)
N.B.
Lorsque le contacteur à clé du véhicule est
activé, ces témoins doivent s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si les témoins ne s’allument pas, faire
contrôler le véhicule par un concession-
naire Yamaha.
FAU73172Témoin d’alerte d e panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
N.B.
Lors de la mise en marche du véhicule, le
témoin s’allume pendant quelques secon-
des puis s’éteint. Si le témoin ne s’allume
pas ou s’il reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU58532Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume au
démarrage du véhicule et s’éteint lorsque la
vitesse atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS : ne s’allume pas au démarrage du vé-
hicule
ne s’éteint pas lorsque la vitesse at-
teint 10 km/h (6 mi/h)
s’allume ou clignote pendant la
conduite
il est possible que le système ABS (3-26) ne
fonctionne pas correctement. Dans les cir-
constances ci-dessus, faire contrôler le vé-
hicule par un concessionnaire Yamaha dès
que possible.
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
ABS
UBP9F1F0.book Page 4 Thursday, September 6, 2018 4:41 PM
Page 19 of 122
Commandes et instruments
3-5
3
FAU74082Témoin du système d e régulation
antipatinage “ ”
Ce témoin clignote lorsque le système de
régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume.
N.B.
Lorsque le véhicule est démarré, le témoin
devrait s’allumer pendant quelques secon-
des puis s’éteindre. Si le témoin ne s’allume
pas ou s’il reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU55393Témoin d’alerte du système d e
suspension “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du système de
suspension réglable électroniquement.
N.B.
Lorsque le véhicule est démarré, le témoin
devrait s’allumer pendant quelques secon-
des puis s’éteindre. Si le témoin ne s’allume
pas ou s’il reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU73120Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste al-
lumé ou s’il clignote selon une séquence
particulière (si un problème est détecté
dans le système antidémarrage, le témoin de ce système clignote selon une sé-
quence particulière), faire contrôler le véhi-
cule par un concessionnaire Yamaha.
N.B.
Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys-
tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement de ces dernières.
UBP9F1F0.book Page 5 Thursday, September 6, 2018 4:41 PM
Page 20 of 122
Commandes et instruments
3-6
3
FAU59132
Régulateur de vitesse
Ce modèle est équipé d’un régulateur de
vitesse permettant de rouler à une vitesse
constante déterminée.
Le régulateur de vitesse ne fonctionne
qu’en 3
e; à une vitesse comprise entre 50
km/h (31 mi/h) et 100 km/h (62 mi/h), en 4e,
entre 50 km/h (31 mi/h) et 150 km/h
(93 mi/h), ou en 5
e ou 6e, entre 50 km/h
(31 mi/h) et 180 km/h (112 mi/h).
AVERTISSEMENT
FWA16341
Une mauvaise utilisation du régula-
teur de vitesse pourrait entraîner
une perte de contrôle, causant ainsi
un acci dent. Ne pas activer le régu-
lateur de vitesse en cas de trafic
d ense, de mauvaises con ditions
météorologiques, ou sur des routes
sinueuses, glissantes, vallonnées,
acci dentées ou gravillonnées.
Lorsque le véhicule monte ou des-
cen d les pentes, il est possible que
le régulateur d e vitesse ne par-
vienne pas à maintenir la vitesse de
croisière définie.
Pour éviter une activation acci den-
telle du régulateur de vitesse,
l’étein dre lorsqu’il n’est pas utilisé.
Vérifier que le témoin du régulateur
d e vitesse “ ” est éteint.
Activation et réglage du régulateur d e vi-
tesse
1. Appuyer sur le contacteur du régula- teur de vitesse “ ” situé sur la poi-
gnée gauche. Le témoin du régulateur
de vitesse “ ” s’allume.
2. Appuyer sur le côté “SET–” du contacteur pour activer le régulateur
de vitesse. La vitesse du moment de-
vient la vitesse de croisière définie. Le
témoin du régulateur de vitesse “SET”
s’allume.

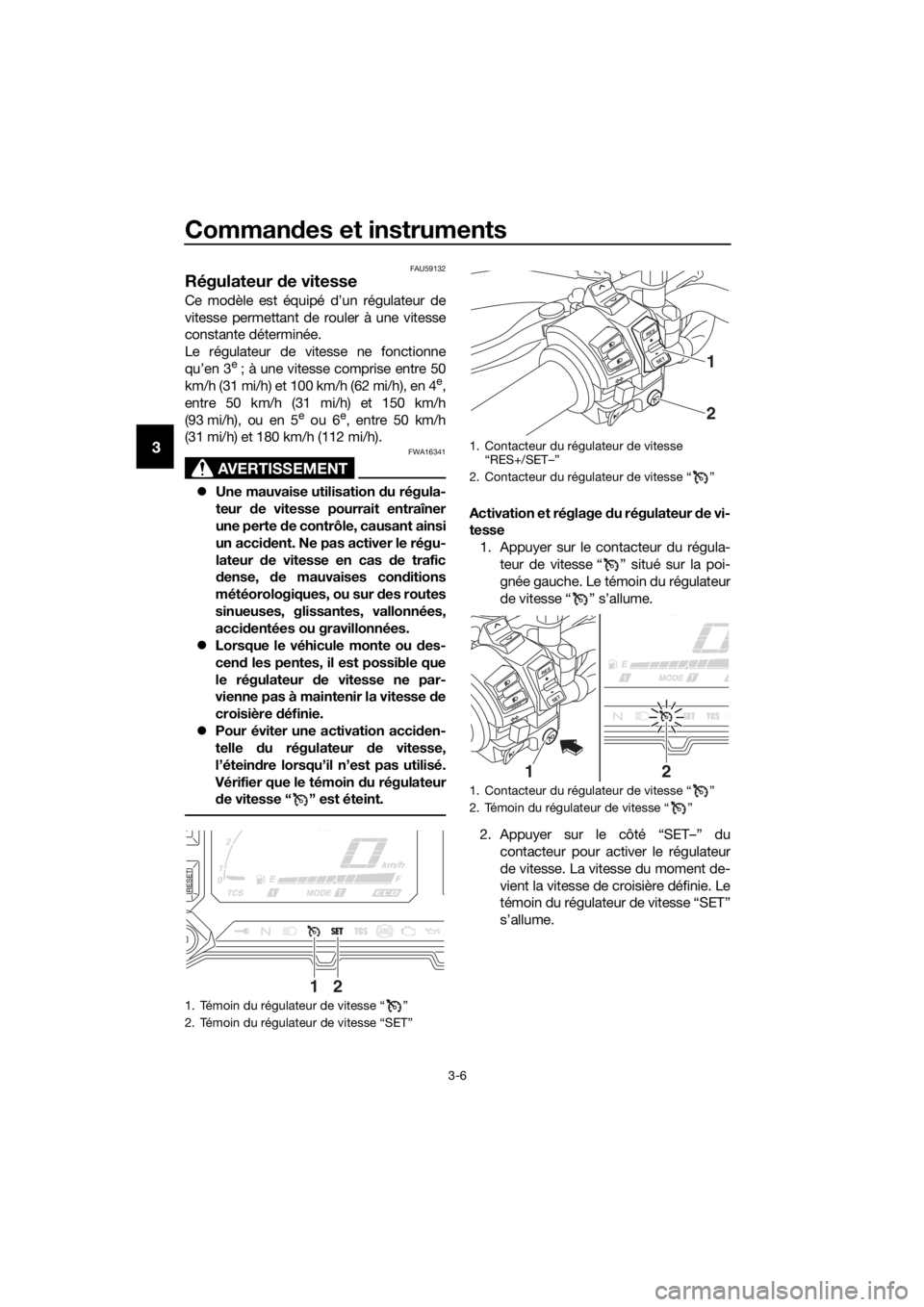

1. Témoin du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “SET”
12
1. Contacteur du régulateur de vitesse “RES+/SET–”
2. Contacteur du régulateur de vitesse “ ”
1. Contacteur du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “ ”
R ES
SETPA S S
2
1
RES
SETPA S S
21
UBP9F1F0.book Page 6 Thursday, September 6, 2018 4:41 PM
