YAMAHA XT660Z 2008 Manuale de Empleo (in Spanish)

1
2
3
4
5
6
7
8
9
10

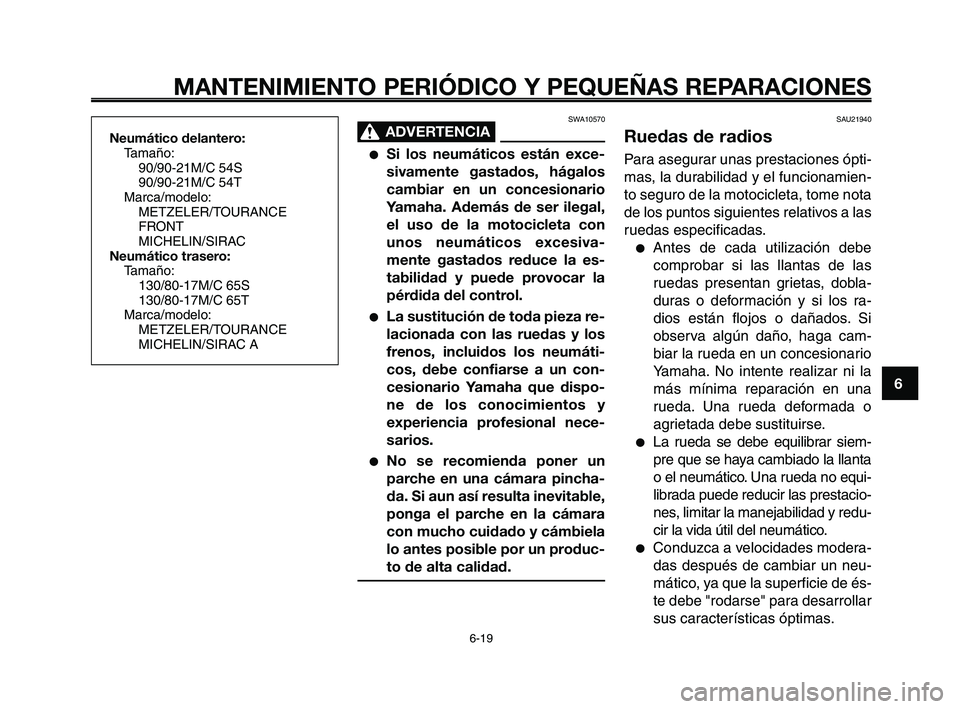

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
Neumático delantero:
Tamaño:
90/90-21M/C 54S
90/90-21M/C 54T
Marca/modelo:
METZELER/TOURANCE
FRONT
MICHELIN/SIRAC
Neumático trasero:
Tamaño:
130/80-17M/C 65S
130/80-17M/C 65T
Marca/modelo:
METZELER/TOURANCE
MICHELIN/SIRAC A
SWA10570
ADVERTENCIA0
●Si los neumáticos están exce-
sivamente gastados, hágalos
cambiar en un concesionario
Yamaha. Además de ser ilegal,
el uso de la motocicleta con
unos neumáticos excesiva-
mente gastados reduce la es-
tabilidad y puede provocar la
pérdida del control.
●La sustitución de toda pieza re-
lacionada con las ruedas y los
frenos, incluidos los neumáti-
cos, debe confiarse a un con-
cesionario Yamaha que dispo-
ne de los conocimientos y
experiencia profesional nece-
sarios.
●No se recomienda poner un
parche en una cámara pincha-
da. Si aun así resulta inevitable,
ponga el parche en la cámara
con mucho cuidado y cámbiela
lo antes posible por un produc-
to de alta calidad.
SAU21940
Ruedas de radios
Para asegurar unas prestaciones ópti-
mas, la durabilidad y el funcionamien-
to seguro de la motocicleta, tome nota
de los puntos siguientes relativos a las
ruedas especificadas.
●Antes de cada utilización debe
comprobar si las llantas de las
ruedas presentan grietas, dobla-
duras o deformación y si los ra-
dios están flojos o dañados. Si
observa algún daño, haga cam-
biar la rueda en un concesionario
Yamaha. No intente realizar ni la
más mínima reparación en una
rueda. Una rueda deformada o
agrietada debe sustituirse.
●La rueda se debe equilibrar siem-
pre que se haya cambiado la llanta
o el neumático. Una rueda no equi-
librada puede reducir las prestacio-
nes, limitar la manejabilidad y redu-
cir la vida útil del neumático.
●Conduzca a velocidades modera-
das después de cambiar un neu-
mático, ya que la superficie de és-
te debe "rodarse" para desarrollar
sus características óptimas.
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-19

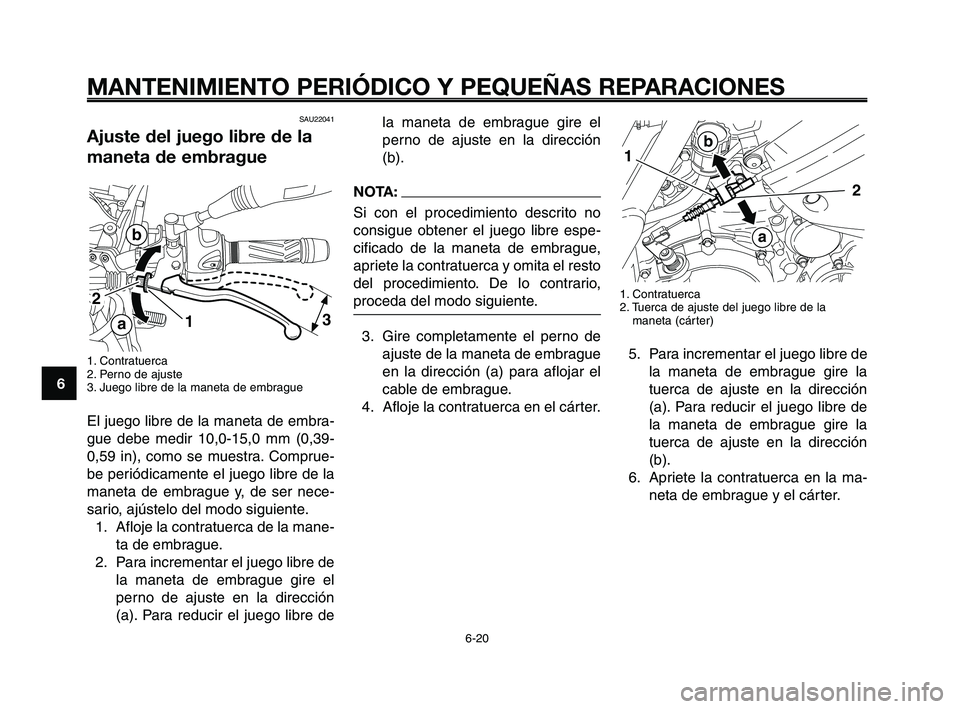

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
1
2
3
4
5
6
7
8
9
10
la maneta de embrague gire el
perno de ajuste en la dirección
(b).
NOTA:
Si con el procedimiento descrito no
consigue obtener el juego libre espe-
cificado de la maneta de embrague,
apriete la contratuerca y omita el resto
del procedimiento. De lo contrario,
proceda del modo siguiente.
3. Gire completamente el perno de
ajuste de la maneta de embrague
en la dirección (a) para aflojar el
cable de embrague.
4. Afloje la contratuerca en el cárter.1. Contratuerca
2. Tuerca de ajuste del juego libre de la
maneta (cárter)
5. Para incrementar el juego libre de
la maneta de embrague gire la
tuerca de ajuste en la dirección
(a). Para reducir el juego libre de
la maneta de embrague gire la
tuerca de ajuste en la dirección
(b).
6. Apriete la contratuerca en la ma-
neta de embrague y el cárter.
1
b
a
2
SAU22041
Ajuste del juego libre de la
maneta de embrague
1. Contratuerca
2. Perno de ajuste
3. Juego libre de la maneta de embrague
El juego libre de la maneta de embra-
gue debe medir 10,0-15,0 mm (0,39-
0,59 in), como se muestra. Comprue-
be periódicamente el juego libre de la
maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la mane-
ta de embrague.
2. Para incrementar el juego libre de
la maneta de embrague gire el
perno de ajuste en la dirección
(a). Para reducir el juego libre de
31
2
b
a
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-20

1
2
3
4
5
6
7
8
9
10

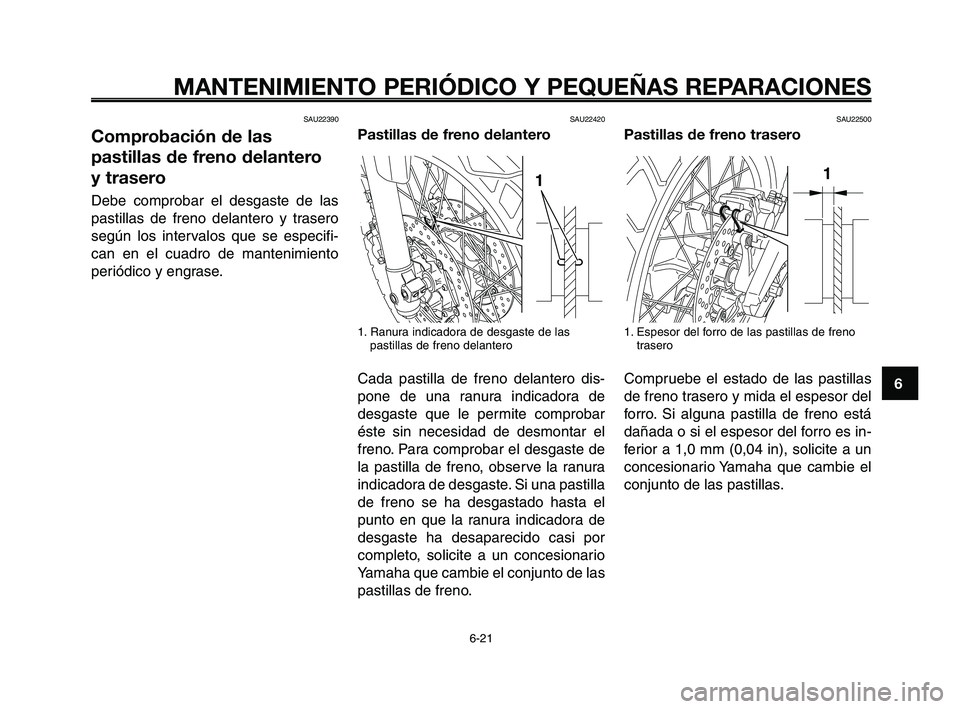

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
SAU22390
Comprobación de las
pastillas de freno delantero
y trasero
Debe comprobar el desgaste de las
pastillas de freno delantero y trasero
según los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
SAU22420
Pastillas de freno delantero
1. Ranura indicadora de desgaste de las
pastillas de freno delantero
Cada pastilla de freno delantero dis-
pone de una ranura indicadora de
desgaste que le permite comprobar
éste sin necesidad de desmontar el
freno. Para comprobar el desgaste de
la pastilla de freno, observe la ranura
indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el
punto en que la ranura indicadora de
desgaste ha desaparecido casi por
completo, solicite a un concesionario
Yamaha que cambie el conjunto de las
pastillas de freno.
SAU22500
Pastillas de freno trasero
1. Espesor del forro de las pastillas de freno
trasero
Compruebe el estado de las pastillas
de freno trasero y mida el espesor del
forro. Si alguna pastilla de freno está
dañada o si el espesor del forro es in-
ferior a 1,0 mm (0,04 in), solicite a un
concesionario Yamaha que cambie el
conjunto de las pastillas.
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-21

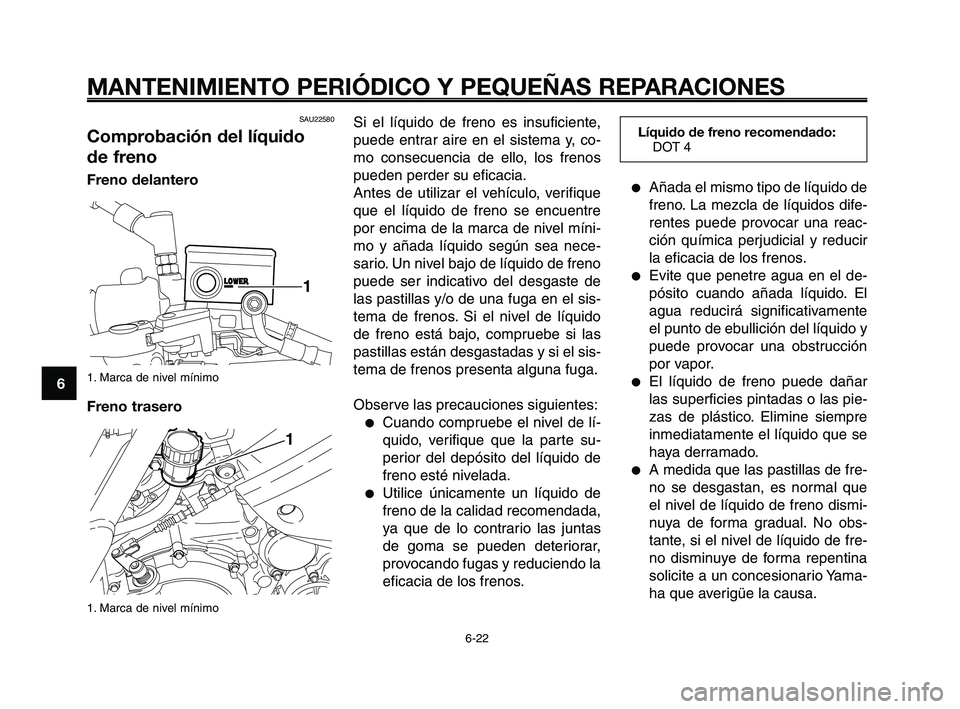

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
1
2
3
4
5
6
7
8
9
10
Si el líquido de freno es insuficiente,
puede entrar aire en el sistema y, co-
mo consecuencia de ello, los frenos
pueden perder su eficacia.
Antes de utilizar el vehículo, verifique
que el líquido de freno se encuentre
por encima de la marca de nivel míni-
mo y añada líquido según sea nece-
sario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de
las pastillas y/o de una fuga en el sis-
tema de frenos. Si el nivel de líquido
de freno está bajo, compruebe si las
pastillas están desgastadas y si el sis-
tema de frenos presenta alguna fuga.
Observe las precauciones siguientes:
●Cuando compruebe el nivel de lí-
quido, verifique que la parte su-
perior del depósito del líquido de
freno esté nivelada.
●Utilice únicamente un líquido de
freno de la calidad recomendada,
ya que de lo contrario las juntas
de goma se pueden deteriorar,
provocando fugas y reduciendo la
eficacia de los frenos.
●Añada el mismo tipo de líquido de
freno. La mezcla de líquidos dife-
rentes puede provocar una reac-
ción química perjudicial y reducir
la eficacia de los frenos.
●Evite que penetre agua en el de-
pósito cuando añada líquido. El
agua reducirá significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor.
●El líquido de freno puede dañar
las superficies pintadas o las pie-
zas de plástico. Elimine siempre
inmediatamente el líquido que se
haya derramado.
●A medida que las pastillas de fre-
no se desgastan, es normal que
el nivel de líquido de freno dismi-
nuya de forma gradual. No obs-
tante, si el nivel de líquido de fre-
no disminuye de forma repentina
solicite a un concesionario Yama-
ha que averigüe la causa.
Líquido de freno recomendado:
DOT 4
SAU22580
Comprobación del líquido
de freno
Freno delantero
1. Marca de nivel mínimo
Freno trasero
1. Marca de nivel mínimo
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-22

1
2
3
4
5
6
7
8
9
10

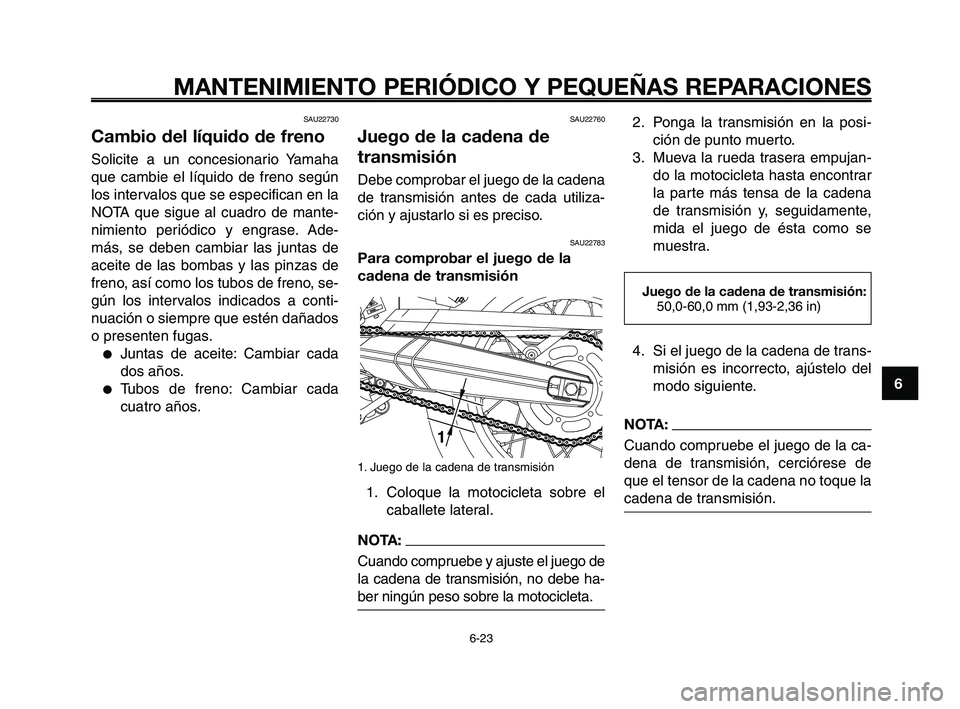

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
SAU22730
Cambio del líquido de freno
Solicite a un concesionario Yamaha
que cambie el líquido de freno según
los intervalos que se especifican en la
NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de
aceite de las bombas y las pinzas de
freno, así como los tubos de freno, se-
gún los intervalos indicados a conti-
nuación o siempre que estén dañados
o presenten fugas.
●Juntas de aceite: Cambiar cada
dos años.
●Tubos de freno: Cambiar cada
cuatro años.
SAU22760
Juego de la cadena de
transmisión
Debe comprobar el juego de la cadena
de transmisión antes de cada utiliza-
ción y ajustarlo si es preciso.
SAU22783
Para comprobar el juego de la
cadena de transmisión
1. Juego de la cadena de transmisión
1. Coloque la motocicleta sobre el
caballete lateral.
NOTA:
Cuando compruebe y ajuste el juego de
la cadena de transmisión, no debe ha-
ber ningún peso sobre la motocicleta.
2. Ponga la transmisión en la posi-
ción de punto muerto.
3. Mueva la rueda trasera empujan-
do la motocicleta hasta encontrar
la parte más tensa de la cadena
de transmisión y, seguidamente,
mida el juego de ésta como se
muestra.
4. Si el juego de la cadena de trans-
misión es incorrecto, ajústelo del
modo siguiente.
NOTA:
Cuando compruebe el juego de la ca-
dena de transmisión, cerciórese de
que el tensor de la cadena no toque la
cadena de transmisión.
Juego de la cadena de transmisión:
50,0-60,0 mm (1,93-2,36 in)
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-23

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
1
2
3
4
5
6
7
8
9
10

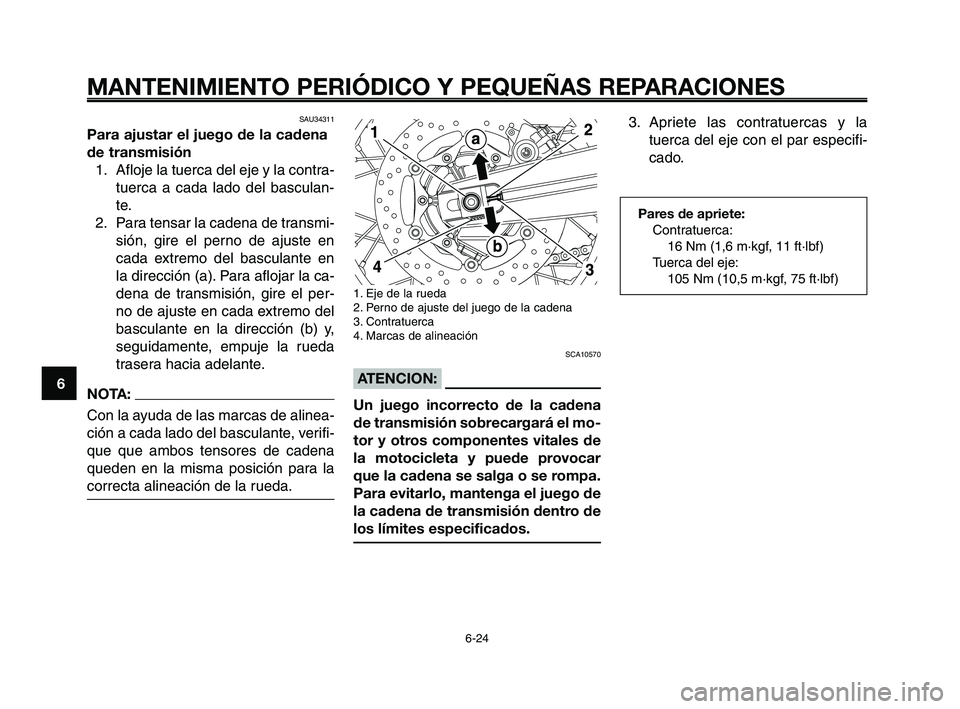

1. Eje de la rueda
2. Perno de ajuste del juego de la cadena
3. Contratuerca
4. Marcas de alineación
SCA10570
ATENCION:
Un juego incorrecto de la cadena
de transmisión sobrecargará el mo-
tor y otros componentes vitales de
la motocicleta y puede provocar
que la cadena se salga o se rompa.
Para evitarlo, mantenga el juego de
la cadena de transmisión dentro de
los límites especificados.
3. Apriete las contratuercas y la
tuerca del eje con el par especifi-
cado.
Pares de apriete:
Contratuerca:
16 Nm (1,6 m·kgf, 11 ft·lbf)
Tuerca del eje:
105 Nm (10,5 m·kgf, 75 ft·lbf)
SAU34311
Para ajustar el juego de la cadena
de transmisión
1. Afloje la tuerca del eje y la contra-
tuerca a cada lado del basculan-
te.
2. Para tensar la cadena de transmi-
sión, gire el perno de ajuste en
cada extremo del basculante en
la dirección (a). Para aflojar la ca-
dena de transmisión, gire el per-
no de ajuste en cada extremo del
basculante en la dirección (b) y,
seguidamente, empuje la rueda
trasera hacia adelante.
NOTA:
Con la ayuda de las marcas de alinea-
ción a cada lado del basculante, verifi-
que que ambos tensores de cadena
queden en la misma posición para la
correcta alineación de la rueda.
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-24

SWA10720
ADVERTENCIA0
Los daños del forro externo pueden
interferir en el funcionamiento co-
rrecto del cable y provocar su co-
rrosión interna. Cambie los cables
dañados lo antes posible para evi-
tar situaciones no seguras.
1
2
3
4
5
6
7
8
9
10

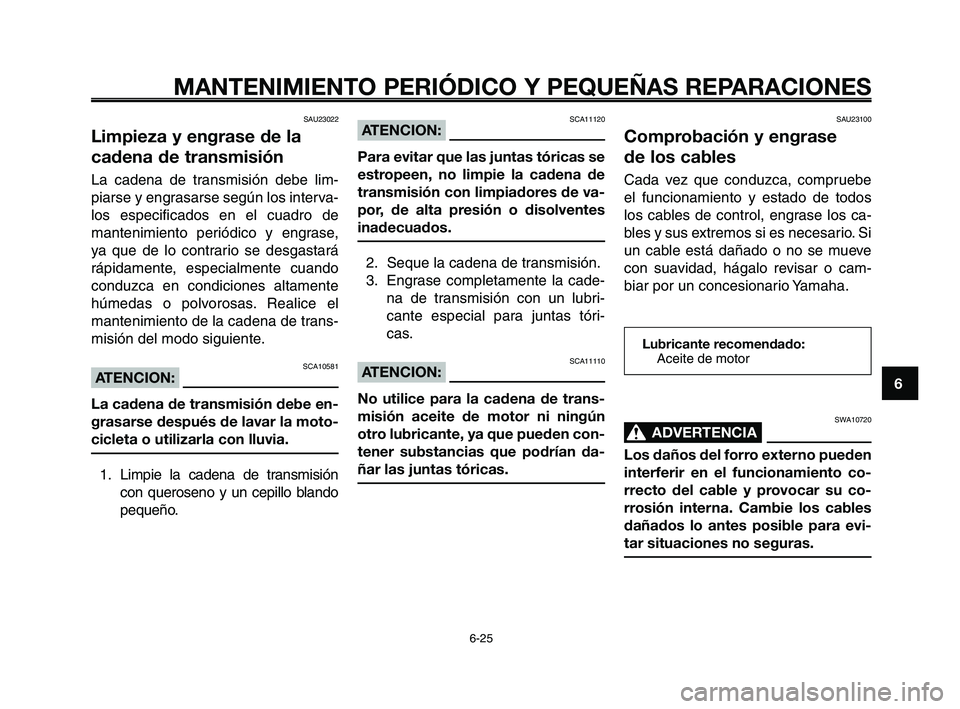

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
SAU23022
Limpieza y engrase de la
cadena de transmisión
La cadena de transmisión debe lim-
piarse y engrasarse según los interva-
los especificados en el cuadro de
mantenimiento periódico y engrase,
ya que de lo contrario se desgastará
rápidamente, especialmente cuando
conduzca en condiciones altamente
húmedas o polvorosas. Realice el
mantenimiento de la cadena de trans-
misión del modo siguiente.
SCA10581ATENCION:
La cadena de transmisión debe en-
grasarse después de lavar la moto-
cicleta o utilizarla con lluvia.
1. Limpie la cadena de transmisión
con queroseno y un cepillo blando
pequeño.
SCA11120ATENCION:
Para evitar que las juntas tóricas se
estropeen, no limpie la cadena de
transmisión con limpiadores de va-
por, de alta presión o disolventes
inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cade-
na de transmisión con un lubri-
cante especial para juntas tóri-
cas.
SCA11110ATENCION:
No utilice para la cadena de trans-
misión aceite de motor ni ningún
otro lubricante, ya que pueden con-
tener substancias que podrían da-
ñar las juntas tóricas.
SAU23100
Comprobación y engrase
de los cables
Cada vez que conduzca, compruebe
el funcionamiento y estado de todos
los cables de control, engrase los ca-
bles y sus extremos si es necesario. Si
un cable está dañado o no se mueve
con suavidad, hágalo revisar o cam-
biar por un concesionario Yamaha.
Lubricante recomendado:
Aceite de motor
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-25

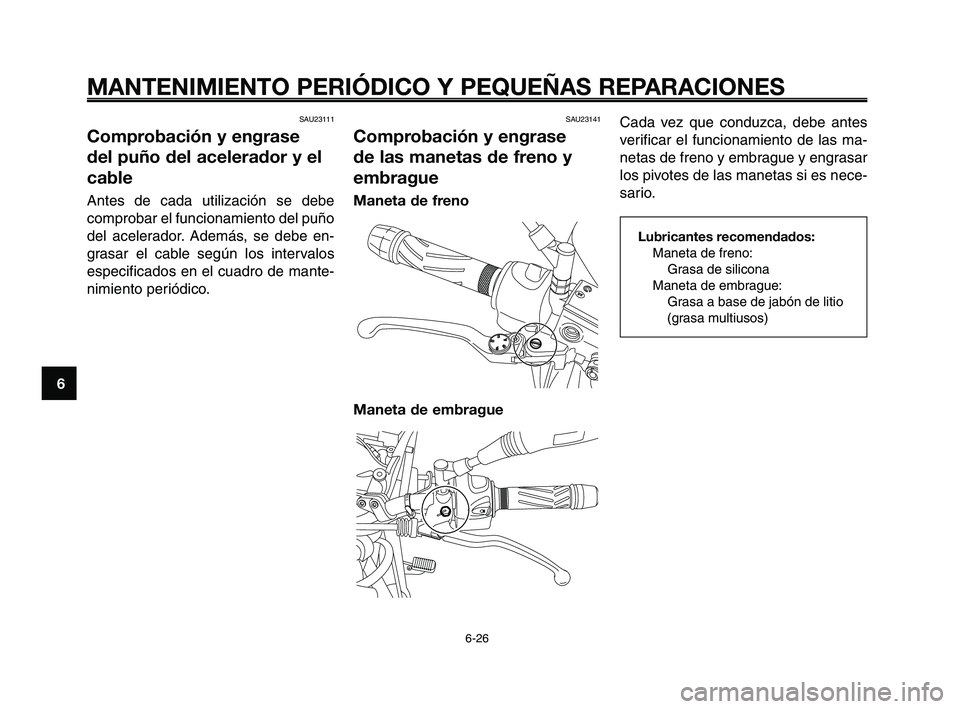

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1
2
3
4
5
6
7
8
9
10
Cada vez que conduzca, debe antes
verificar el funcionamiento de las ma-
netas de freno y embrague y engrasar
los pivotes de las manetas si es nece-
sario.
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa a base de jabón de litio
(grasa multiusos)
SAU23111
Comprobación y engrase
del puño del acelerador y el
cable
Antes de cada utilización se debe
comprobar el funcionamiento del puño
del acelerador. Además, se debe en-
grasar el cable según los intervalos
especificados en el cuadro de mante-
nimiento periódico.
SAU23141
Comprobación y engrase
de las manetas de freno y
embrague
Maneta de freno
Maneta de embrague
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-26

1
2
3
4
5
6
7
8
9
10

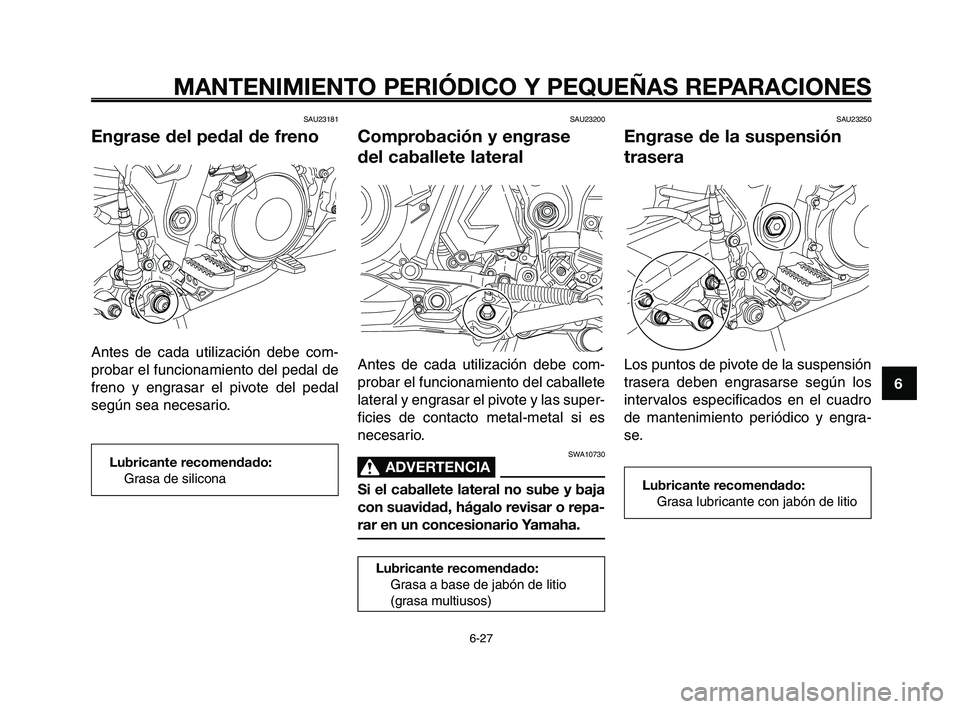

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
SAU23181
Engrase del pedal de freno
Antes de cada utilización debe com-
probar el funcionamiento del pedal de
freno y engrasar el pivote del pedal
según sea necesario.
Lubricante recomendado:Grasa de silicona
SAU23200
Comprobación y engrase
del caballete lateral
Antes de cada utilización debe com-
probar el funcionamiento del caballete
lateral y engrasar el pivote y las super-
ficies de contacto metal-metal si es
necesario.
SWA10730
ADVERTENCIA0
Si el caballete lateral no sube y baja
con suavidad, hágalo revisar o repa-
rar en un concesionario Yamaha.
Lubricante recomendado:Grasa a base de jabón de litio
(grasa multiusos)
SAU23250
Engrase de la suspensión
trasera
Los puntos de pivote de la suspensión
trasera deben engrasarse según los
intervalos especificados en el cuadro
de mantenimiento periódico y engra-
se.
Lubricante recomendado:Grasa lubricante con jabón de litio
XT660Z 04-06 SPA 31-03-2008 14:19 Pagina 6-27

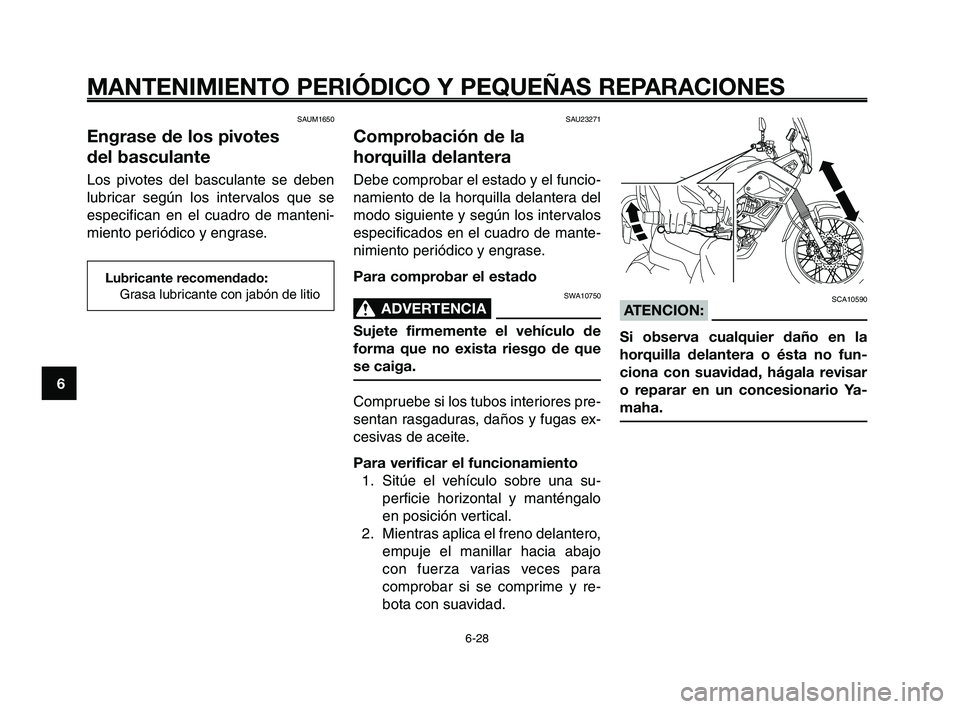

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
1
2
3
4
5
6
7
8
9
10
SAU23271
Comprobación de la
horquilla delantera
Debe comprobar el estado y el funcio-
namiento de la horquilla delantera del
modo siguiente y según los intervalos
especificados en el cuadro de mante-
nimiento periódico y engrase.
Para comprobar el estado
SWA10750
ADVERTENCIA0
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
Compruebe si los tubos interiores pre-
sentan rasgaduras, daños y fugas ex-
cesivas de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una su-
perficie horizontal y manténgalo
en posición vertical.
2. Mientras aplica el freno delantero,
empuje el manillar hacia abajo
con fuerza varias veces para
comprobar si se comprime y re-
bota con suavidad.
SCA10590ATENCION:
Si observa cualquier daño en la
horquilla delantera o ésta no fun-
ciona con suavidad, hágala revisar
o reparar en un concesionario Ya-
maha.
SAUM1650
Engrase de los pivotes
del basculante
Los pivotes del basculante se deben
lubricar según los intervalos que se
especifican en el cuadro de manteni-
miento periódico y engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio
XT660Z 04-06 SPA 18-03-2008 16:14 Pagina 6-28
