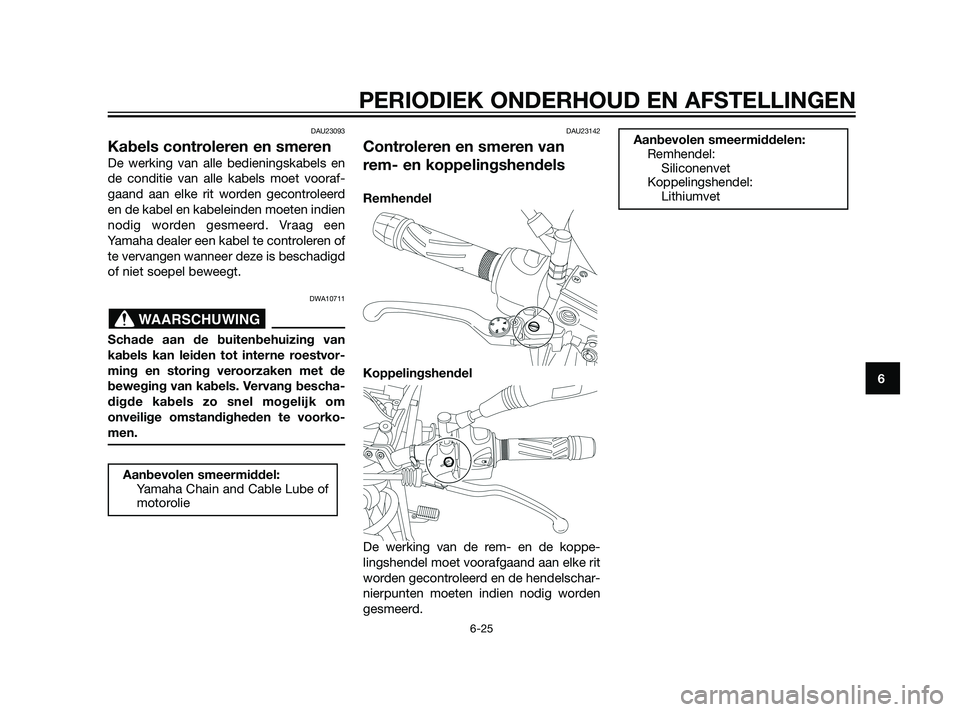

Kabels controleren en smeren
De werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd
en de kabel en kabeleinden moeten indien
nodig worden gesmeerd. Vraag een
Yamaha dealer een kabel te controleren of
te vervangen wanneer deze is beschadigd
of niet soepel beweegt.
DWA10711
Schade aan de buitenbehuizing van
kabels kan leiden tot interne roestvor-
ming en storing veroorzaken met de
beweging van kabels. Vervang bescha-
digde kabels zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
DAU23142
Controleren en smeren van
rem- en koppelingshendels
Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden
gesmeerd.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Yamaha Chain and Cable Lube of
motorolie
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
56P-F819D-D0 30/6/10 15:51 Página 71

DAU23182
Rempedaal controleren en
smeren
De werking van het rempedaal moet voor-
afgaand aan elke rit worden gecontroleerd
en het pedaalscharnierpunt moet indien
nodig worden gesmeerd.
DAU23202
Zijstandaard controleren en
smeren
De werking van de zijstandaard moet
voorafgaand aan elke rit worden gecon-
troleerd en het scharnierpunt en de
metaal-op-metaal contactvlakken moeten
indien nodig worden gesmeerd.
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of
te repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en
u afleiden, waardoor u de controle over
de machine kunt verliezen.
Aanbevolen smeermiddel:
Lithiumvet
WAARSCHUWING
Aanbevolen smeermiddel:
Siliconenvet
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
56P-F819D-D0 30/6/10 15:51 Página 72

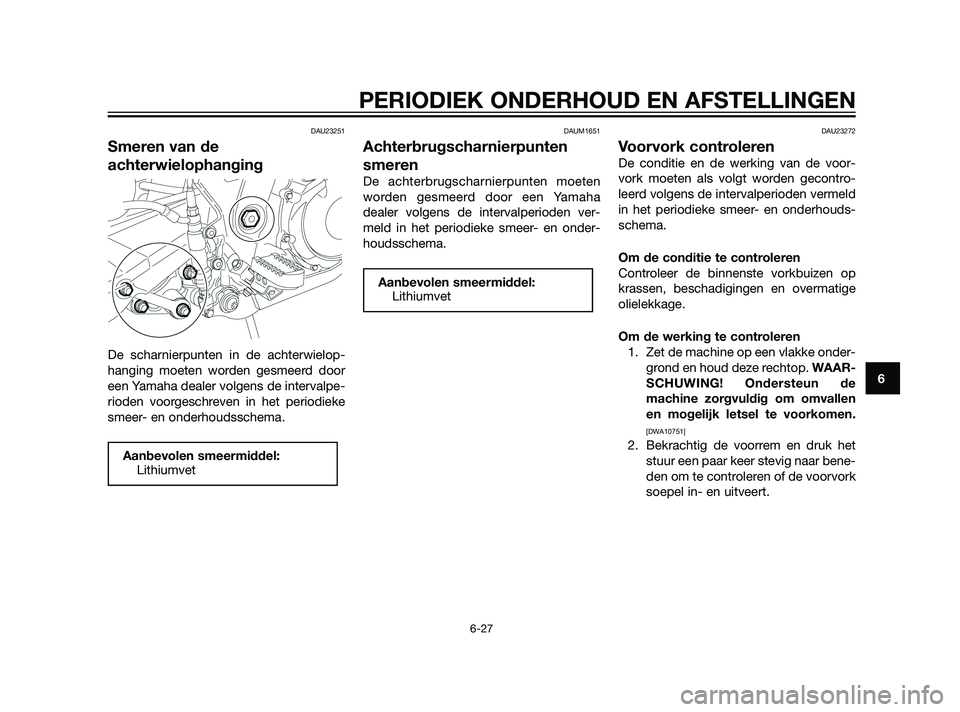

DAU23251
Smeren van de
achterwielophanging
De scharnierpunten in de achterwielop-
hanging moeten worden gesmeerd door
een Yamaha dealer volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema.
DAUM1651
Achterbrugscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha
dealer volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
DAU23272
Voorvork controleren
De conditie en de werking van de voor-
vork moeten als volgt worden gecontro-
leerd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhouds-
schema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. WAAR-
SCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
56P-F819D-D0 30/6/10 15:51 Página 73

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een Yamaha dealer te repareren of te
controleren.
DAU23283

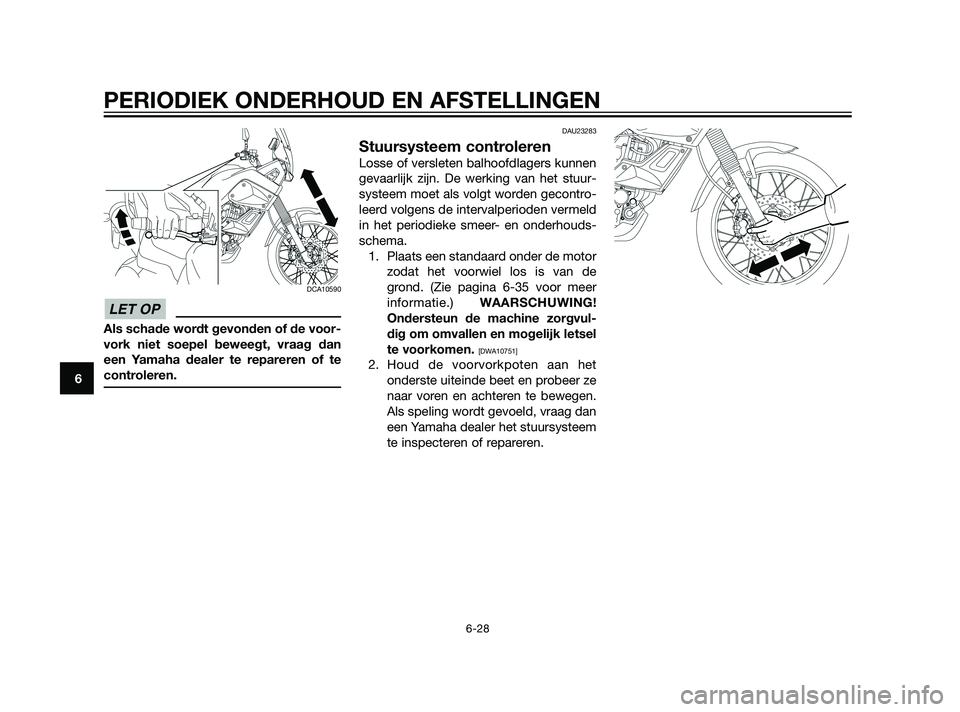

Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur-
systeem moet als volgt worden gecontro-
leerd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhouds-
schema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de
grond. (Zie pagina 6-35 voor meer
informatie.) WAARSCHUWING!
Ondersteun de machine zorgvul-
dig om omvallen en mogelijk letsel
te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het
onderste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
56P-F819D-D0 30/6/10 15:51 Página 74

DAU23291
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een Yamaha
dealer de wiellagers te controleren.

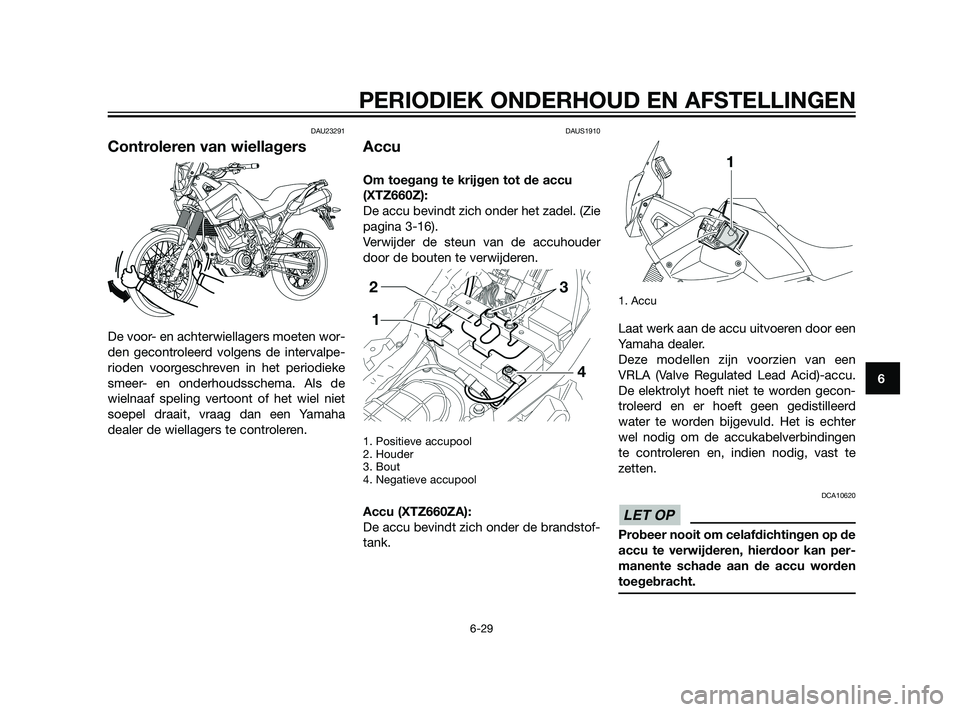

DAUS1910
Accu
Om toegang te krijgen tot de accu
(XTZ660Z):
De accu bevindt zich onder het zadel. (Zie
pagina 3-16).
Verwijder de steun van de accuhouder
door de bouten te verwijderen.
1. Positieve accupool
2. Houder
3. Bout
4. Negatieve accupool
Accu (XTZ660ZA):
De accu bevindt zich onder de brandstof-
tank.
1. Accu
Laat werk aan de accu uitvoeren door een
Yamaha dealer.
Deze modellen zijn voorzien van een
VRLA (Valve Regulated Lead Acid)-accu.
De elektrolyt hoeft niet te worden gecon-
troleerd en er hoeft geen gedistilleerd
water te worden bijgevuld. Het is echter
wel nodig om de accukabelverbindingen
te controleren en, indien nodig, vast te
zetten.
DCA10620
Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht.
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
56P-F819D-D0 30/6/10 15:51 Página 75

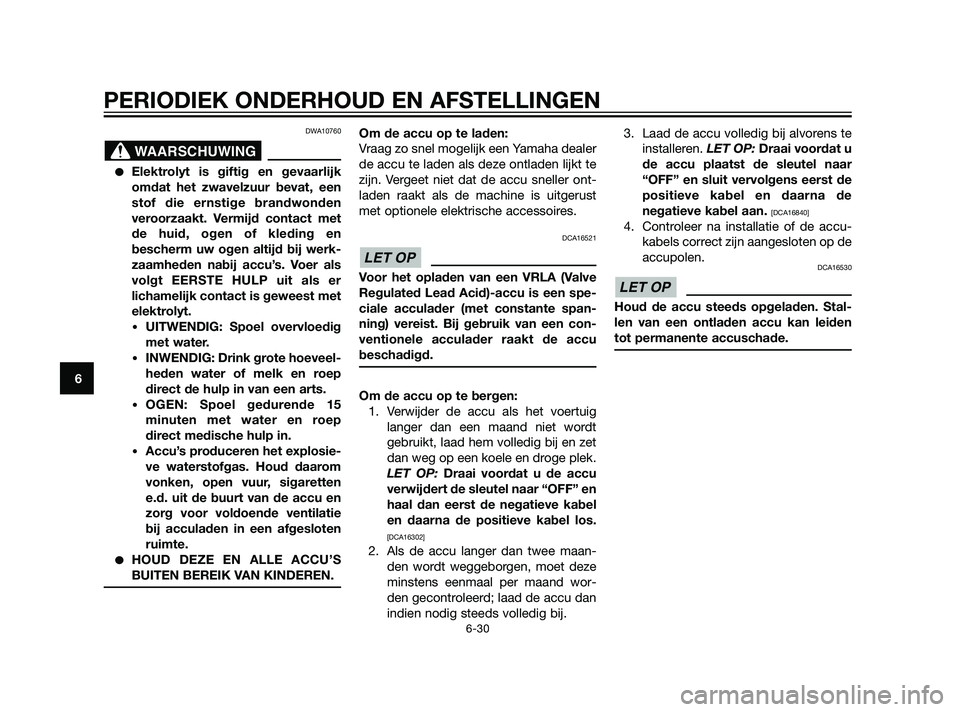

DWA10760
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, een
stof die ernstige brandwonden
veroorzaakt. Vermijd contact met
de huid, ogen of kleding en
bescherm uw ogen altijd bij werk-
zaamheden nabij accu’s. Voer als
volgt EERSTE HULP uit als er
lichamelijk contact is geweest met
elektrolyt.
•UITWENDIG: Spoel overvloedig
met water.
•INWENDIG: Drink grote hoeveel-
heden water of melk en roep
direct de hulp in van een arts.
•OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
•Accu’s produceren het explosie-
ve waterstofgas. Houd daarom
vonken, open vuur, sigaretten
e.d. uit de buurt van de accu en
zorg voor voldoende ventilatie
bij acculaden in een afgesloten
ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden:
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ont-
laden raakt als de machine is uitgerust
met optionele elektrische accessoires.
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een con-
ventionele acculader raakt de accu
beschadigd.
Om de accu op te bergen:
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt
gebruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maan-
den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
indien nodig steeds volledig bij.3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de
negatieve kabel aan.
[DCA16840]
4. Controleer na installatie of de accu-
kabels correct zijn aangesloten op de
accupolen.
DCA16530
Houd de accu steeds opgeladen. Stal-
len van een ontladen accu kan leiden
tot permanente accuschade.
LET OP
LET OP
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
56P-F819D-D0 30/6/10 15:51 Página 76

DAUS1930
Zekeringen vervangen
Zekeringen vervangen (XTZ660Z):
De hoofdzekering en zekeringenkastje 1
(voor individuele circuits) bevinden zich
onder het zadel. (Zie pagina 3-16).
1. Hoofdzekering
2. Reservehoofdzekering1. Zekeringenkastje 1
2. Zekering parkeerlichten
3. Zekering signaleringssysteem
4. Koplampzekering
5. Zekering ontstekingssysteem
6. Zekering elektronische regeleenheid
7. Zekering radiatorkoelvin
8. Backup-zekering
9. Reservezekering
Zekeringen vervangen (XTZ660ZA):
De hoofdzekering en zekeringenkastje 1
(alleen voor ABS-modellen) bevinden zich
op een andere, moeilijk bereikbare plek en
moeten door een Yamaha dealer worden
vervangen.
Zekeringenkastje 2 (alleen voor ABS-
modellen) en zekeringenkastje 3 (voor
individuele circuits) bevinden zich onder
het zadel. (Zie pagina 3-16).
Voor toegang tot zekeringenkastje 2 trekt
u het omhoog en opent u het.
1. Zekeringenkastje 2
2. Zekering ABS-regeleenheid
3. Reservezekering
4. Zekeringenkastje 3
5. Zekering parkeerlichten
6. Zekering signaleringssysteem
7. Koplampzekering
8. Zekering ontstekingssysteem
9. Zekering elektronische regeleenheid
10. Zekering radiatorkoelvin
11. Backup-zekering
12. Reservezekering
1. Draai de contactsleutel naar “OFF”
en schakel het betreffende elektri-
sche circuit uit.
2. Verwijder de doorgebrande zekering en
breng een nieuwe zekering met de voor-
geschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige scha-
de aan het elektrische systeem en
mogelijk brand te voorkomen.
[DWA15131]
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
56P-F819D-D0 30/6/10 15:51 Página 77

3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha
dealer het elektrisch systeem te con-
troleren.

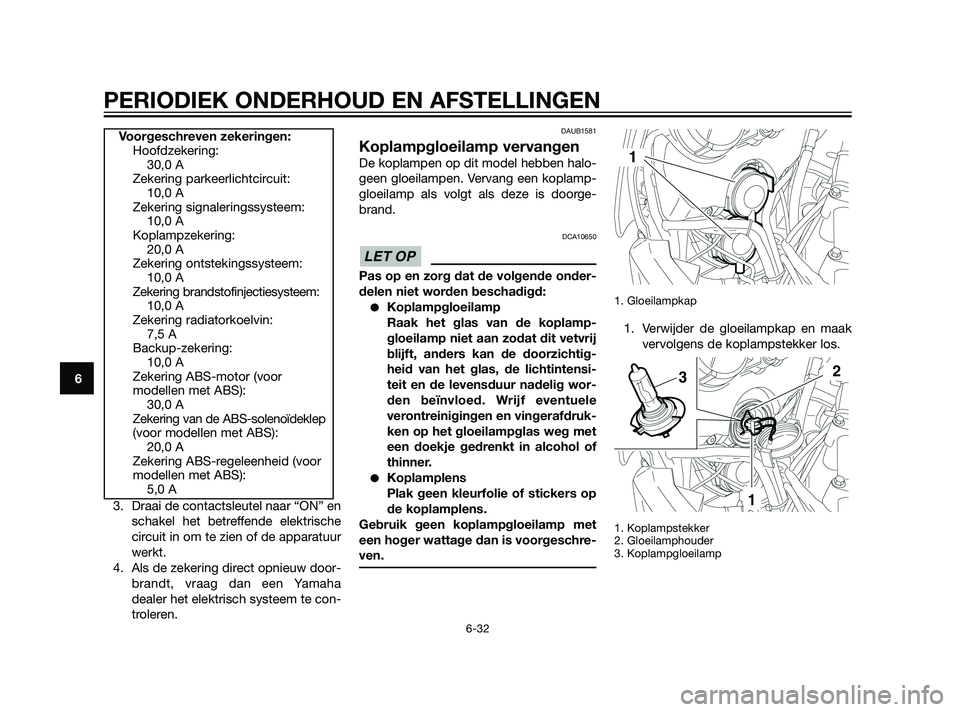

DAUB1581
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorge-
brand.
DCA10650
Pas op en zorg dat de volgende onder-
delen niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplamp-
gloeilamp niet aan zodat dit vetvrij
blijft, anders kan de doorzichtig-
heid van het glas, de lichtintensi-
teit en de levensduur nadelig wor-
den beïnvloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.
Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp met
een hoger wattage dan is voorgeschre-
ven.
1. Gloeilampkap
1. Verwijder de gloeilampkap en maak
vervolgens de koplampstekker los.
1. Koplampstekker
2. Gloeilamphouder
3. Koplampgloeilamp
LET OP
Voorgeschreven zekeringen:
Hoofdzekering:
30,0 A
Zekering parkeerlichtcircuit:
10,0 A
Zekering signaleringssysteem:
10,0 A
Koplampzekering:
20,0 A
Zekering ontstekingssysteem:
10,0 A
Zekering brandstofinjectiesysteem:
10,0 A
Zekering radiatorkoelvin:
7,5 A
Backup-zekering:
10,0 A
Zekering ABS-motor (voor
modellen met ABS):
30,0 A
Zekering van de ABS-solenoïdeklep
(voor modellen met ABS):
20,0 A
Zekering ABS-regeleenheid (voor
modellen met ABS):
5,0 A
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
56P-F819D-D0 30/6/10 15:51 Página 78

1. Gloeilamphouder
2. Koplampgloeilamp
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
1. Raak het glas van de gloeilamp niet aan.
DWA10790
Koplampgloeilampen worden zeer
heet. Houd daarom brandbare produc-
ten uit de buurt van een koplampgloei-
lamp en raak het lampglas niet aan
zolang dit niet is afgekoeld.
3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de
gloeilamphouder.
4. Sluit de koplampstekker aan en
monteer vervolgens de gloeilamp-
kap.
5. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24181
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
56P-F819D-D0 30/6/10 15:51 Página 79

DAU24204

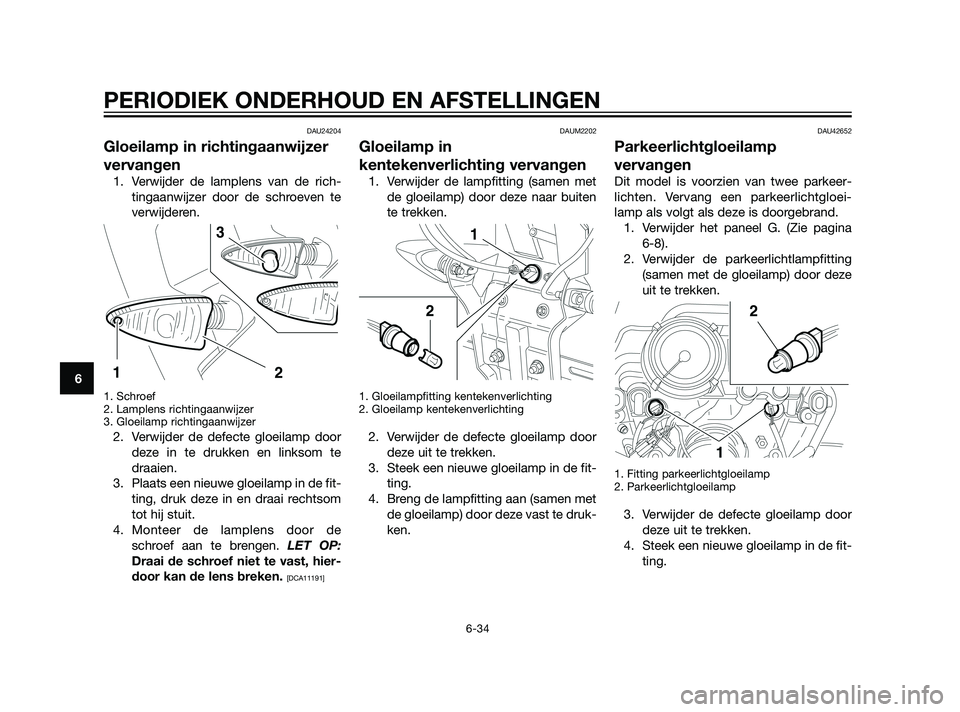

Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de rich-
tingaanwijzer door de schroeven te
verwijderen.
1. Schroef
2. Lamplens richtingaanwijzer
3. Gloeilamp richtingaanwijzer
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de
schroef aan te brengen. LET OP:
Draai de schroef niet te vast, hier-
door kan de lens breken.
[DCA11191]DAUM2202
Gloeilamp in
kentekenverlichting vervangen
1. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten
te trekken.
1. Gloeilampfitting kentekenverlichting
2. Gloeilamp kentekenverlichting
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
DAU42652
Parkeerlichtgloeilamp
vervangen
Dit model is voorzien van twee parkeer-
lichten. Vervang een parkeerlichtgloei-
lamp als volgt als deze is doorgebrand.
1. Verwijder het paneel G. (Zie pagina
6-8).
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
1. Fitting parkeerlichtgloeilamp
2. Parkeerlichtgloeilamp
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
56P-F819D-D0 30/6/10 15:51 Página 80
