YAMAHA XV1600A 2000 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2000, Model line: XV1600A, Model: YAMAHA XV1600A 2000Pages: 95, PDF-Größe: 19.06 MB
Page 31 of 95
G_5ja_Functions.fm Page 17 Saturday, October 16, 1999 10:36 AM
Page 32 of 95
Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ....................................................... 4-1
G_5ja_PreopTOC.fm Page 1 Saturday, October 16, 1999 10:36 AM
Page 33 of 95
4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU00340
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seite
Vorderradbremse• Funktion prüfen, Bremsflüssigkeitstand kontrollieren, Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
6-18–6-22
Hinterradbremse• Funktion prüfen, Bremsflüssigkeitstand kontrollieren, Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
Kupplung• Funktion prüfen und Spiel kontrollieren.
• Gegebenenfalls einstellen.
6-17–6-18
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-14
Motoröl• Ölstand prüfen.
• Gegebenenfalls Öl nachfüllen.
6-7–6-10
Räder, Reifen• Auf Beschädigung prüfen; Reifenluftdruck, Speichenspannung und
Profiltiefe kontrollieren.
• Entsprechend korrigieren.
6-15–6-17
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-24
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-25
Seitenständer-Klappmechanismus• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-25
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls nachziehen.
—
G_5ja_Preop.fm Page 1 Saturday, October 16, 1999 10:37 AM
Page 34 of 95
Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor Inbetriebnahme des Motorrades feststellen und beheben.Kraftstoff• Kraftstoffstand prüfen.
• Gegebenenfalls tanken.
3-9–3-10
Beleuchtung, Warn-/Kontrollleuchten
und Schalter• Funktion prüfen.
6-29–6-31 Bezeichnung Ausführung Seite
G_5ja_Preop.fm Page 2 Saturday, October 16, 1999 10:37 AM
Page 35 of 95
G_5ja_Preop.fm Page 3 Saturday, October 16, 1999 10:37 AM
Page 36 of 95

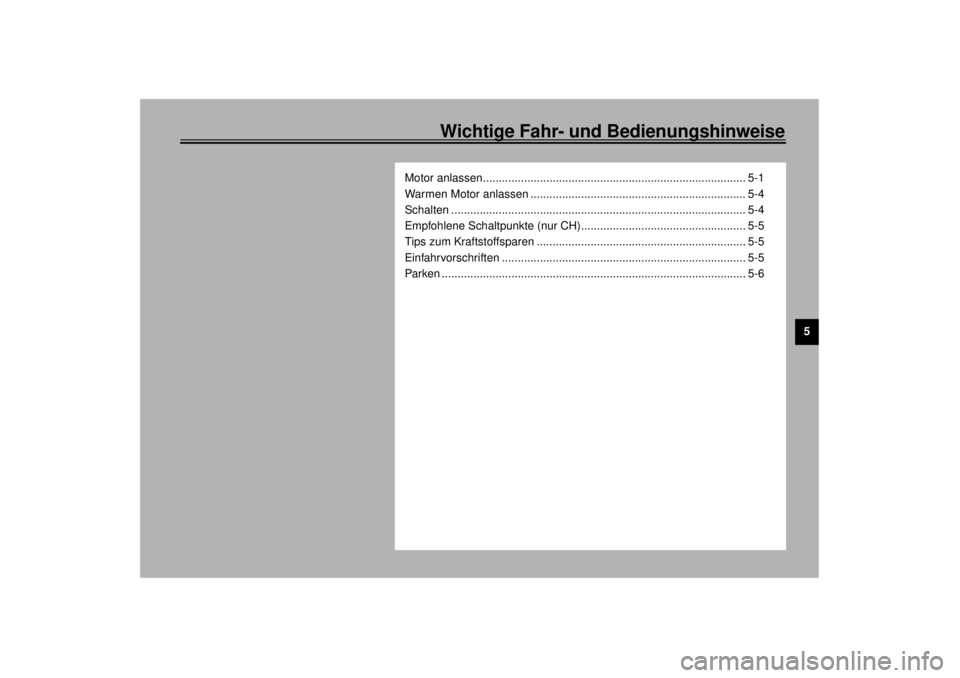

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen................................................................................... 5-1
Warmen Motor anlassen .................................................................... 5-4
Schalten ............................................................................................. 5-4
Empfohlene Schaltpunkte (nur CH).................................................... 5-5
Tips zum Kraftstoffsparen .................................................................. 5-5
Einfahrvorschriften ............................................................................. 5-5
Parken ................................................................................................ 5-6
G_5ja_OperationTOC.fm Page 1 Saturday, October 16, 1999 10:37 AM
Page 37 of 95
5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
@ l
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und der
Bedienung seines Fahrzeugs gut
vertraut machen. Der YAMAHA-
Händler gibt bei Fragen gerne Aus-
kunft.
l

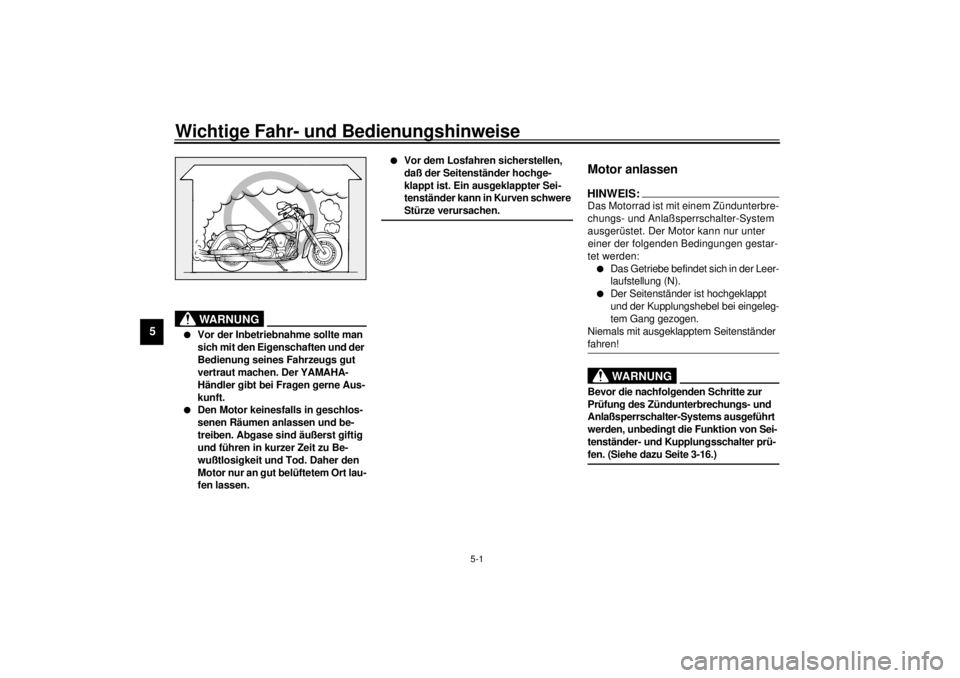

Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort lau-
fen lassen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
@
GAU03011*
Motor anlassenHINWEIS:@ Das Motorrad ist mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet. Der Motor kann nur unter
einer der folgenden Bedingungen gestar-
tet werden:l
Das Getriebe befindet sich in der Leer-
laufstellung (N).
l
Der Seitenständer ist hochgeklappt
und der Kupplungshebel bei eingeleg-
tem Gang gezogen.
Niemals mit ausgeklapptem Seitenständer
fahren!
@
GW000054
WARNUNG
@ Bevor die nachfolgenden Schritte zur
Prüfung des Zündunterbrechungs- und
Anlaßsperrschalter-Systems ausgeführt
werden, unbedingt die Funktion von Sei-
tenständer- und Kupplungsschalter prü-
fen. (Siehe dazu Seite 3-16.) @
G_5ja_Operation.fm Page 1 Saturday, October 16, 1999 10:37 AM
Page 38 of 95
Wichtige Fahr- und Bedienungshinweise
5-2
5
CF-31G
Zündschlüssel auf “ON” und Motorstoppschalter
auf “ ” stellen.
Starterschalter drücken. Motor springt an.Seitenständer hochklappen und Gang einlegen.
Seitenständer hochgeklappt und Gang eingelegt
Motorrad fahrbereit
Motorrad fahrbereit
Getriebe in Leerlaufstellung (N) und Seitenständer
ausgeklappt
Kupplungshebel ziehen und Starterschalter drücken.
Motor springt an.
G_5ja_Operation.fm Page 2 Saturday, October 16, 1999 10:37 AM
Page 39 of 95
Wichtige Fahr- und Bedienungshinweise
5-3
5

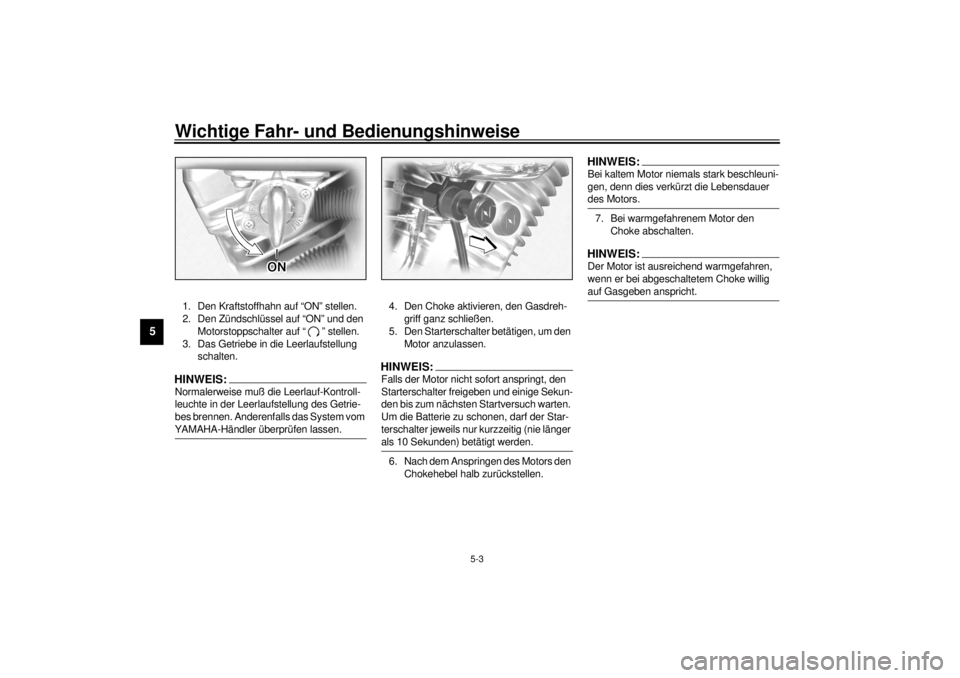

1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:@ Normalerweise muß die Leerlauf-Kontroll-
leuchte in der Leerlaufstellung des Getrie-
bes brennen. Anderenfalls das System vom
YAMAHA-Händler überprüfen lassen. @
4. Den Choke aktivieren, den Gasdreh-
griff ganz schließen.
5. Den Starterschalter betätigen, um den
Motor anzulassen.HINWEIS:@ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als 10 Sekunden) betätigt werden. @6. Nach dem Anspringen des Motors den
Chokehebel halb zurückstellen.
HINWEIS:@ Bei kaltem Motor niemals stark beschleuni-
gen, denn dies verkürzt die Lebensdauer
des Motors. @7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:@ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. @
G_5ja_Operation.fm Page 3 Saturday, October 16, 1999 10:37 AM
Page 40 of 95
Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU01258
Warmen Motor anlassenZum Anlassen des warmen Motors den
Choke nicht aktivieren.
GC000046
ACHTUNG:@ Vor dem ersten Fahrtantritt unbedingt
die nachfolgenden “Einfahrvorschrif-
ten” durchlesen. @
GAU00423
SchaltenErst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

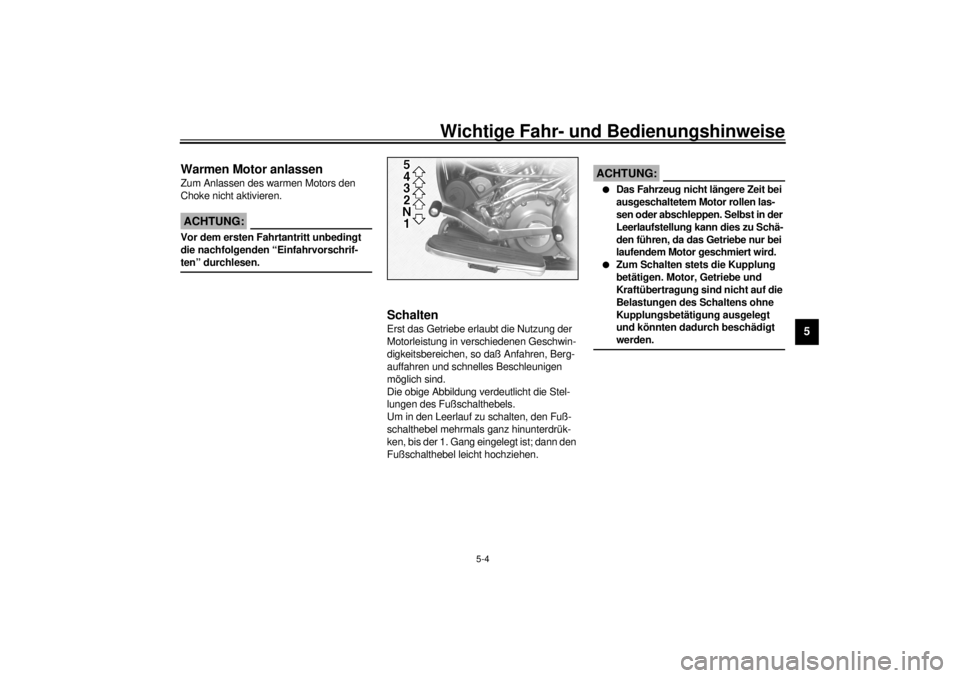

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.
Um in den Leerlauf zu schalten, den Fuß-
schalthebel mehrmals ganz hinunterdrük-
ken, bis der 1. Gang eingelegt ist; dann den
Fußschalthebel leicht hochziehen.
GC000048
ACHTUNG:@ l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
@
G_5ja_Operation.fm Page 4 Saturday, October 16, 1999 10:37 AM
