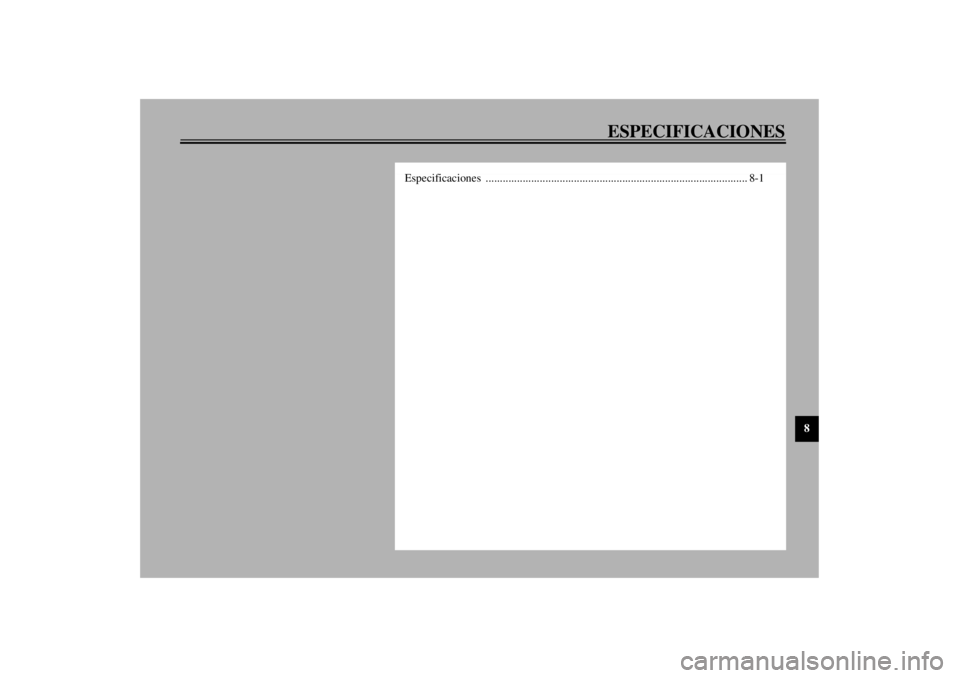

ESPECIFICACIONES
8
Especificaciones ............................................................................................ 8-1
S_5JA.book Page 1 Tuesday, September 12, 2000 4:40 PM

8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01S
Modelo XV1600A
Dimensiones
Longitud total 2.500 mm
Anchura total 980 mm
Altura total 1.140 mm
Altura del asiento 710 mm
Distancia entre ejes 1.685 mm
Holgura mínima al suelo 145 mm
Radio mínimo de giro 3.200 mm
Peso básico (Con aceite y depósito
de combustible)
332 kg
Motor
Tipo de motor OHV, de 4 tiempos enfriado por aire
Disposición de cilindros V tipo 2 cilindros
Cilindrada 1.602 cm
3
Calibre
´ Carrera 95
´ 113 mm
Relación de compresión 8,3:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación Sumidero húmedoAceite de motor
Tipo
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del cartucho
del filtro de aceite 3,7 L
Con sustitución del cartucho
del filtro de aceite 4,1 L
Cantidad total (motor en seco) 5,0 L
-20 -10 0
10 20 30 40
50 °C
SAE 10W–30SAE 10W–40SAE 15W–40SAE 20W–40SAE 20W–50
ATENCION:Asegúrese de emplear aceites de motor que no contengan modificado-
res antifricción. Los aceites para motores de automóviles de pasajeros
(que tienen normalmente la etiqueta “ENERGY CONSERVING
I
II II
II I”)
contienen aditivos antifricción que causan el patinaje del embrague y/
o del embrague del arrancador, lo cual reduce la vida útil del compo-
nente y degrada el rendimiento del motor.
S_5JA.book Page 1 Tuesday, September 12, 2000 4:40 PM

ESPECIFICACIONES
8-2
8
Aceite de la caja de la transferencia
Tipo Aceite para engranaje hipoidales
SAE 80 API “GL-4”
Cantidad 0,4 L
Filtro de aireElemento tipo seco
Combustible
Tipo Gasolina si plomo normal
Capacidad del depósito de
gasolina 20 L
Cantidad de reserva de
gasolina 3,5 L
Carburador
Fabricante MIKUNI
Modelo ´ cantidad BSR40 ´ 1
Bujía
Fabricante/modelo NGK / DPR7EA-9 o
DENSO / X22EPR-U9
Huelgo 0,8–0,9 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,532
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 2,320
Tipo de transmisión 5 velocidades de engrane constanteOperación Operación con el pie izquierdo
Relación de engranajes
1
a
2,438
2
a
1,579
3
a
1,160
4
a
0,906
5
a
0,750
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 32°
Base del ángulo de inclinación 142 mm
Neumáticos
Delantero
Tipo Neumático con cámara
Tamaño 130/90-16 67H
Fabricante/modelo Dunlop / D404FL
Bridgestone / G703F
Trasero
Tipo Neumático con cámara
Tamaño 150/80B-16 71H
Fabricante/modelo Dunlop / D404
Bridgestone / G702
Carga máxima* 196 kg
S_5JA.book Page 2 Tuesday, September 12, 2000 4:40 PM

ESPECIFICACIONES
8-3
8
Presión de aire neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 250 kPa (2,50 kg/cm
2, 2,50 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–máxima*
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 280 kPa (2,80 kg/cm2, 2,80 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Ruedas
Delantero
Tipo Rueda de radios
Ta m a ñ o 1 6 ´ MT 3,00
Trasero
Tipo Rueda de radios
Ta m a ñ o 1 6 ´ MT 3,50
Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derechoLíquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante
(suspensión articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte de bobina / amortiguador
de gas-aceite, carga previa del
resorte ajustable
Trayectoria de la rueda
Delantero 140 mm
Trasero 110 mm
Sistema eléctrico
Sistema de encendido Encendido por bobina
transistorizada (digital)
Sistema estándar
Modelo Magneto de C.A.
Salida estándar 14 V, 21 A a 5.000 r/min
Batería
Modelo YTX20L-BS
Vataje, capacidad 12 V, 18 Ah
Tipo del faroBombilla de cuarzo (halógena)
S_5JA.book Page 3 Tuesday, September 12, 2000 4:40 PM

ESPECIFICACIONES
8-4
8
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz de freno/piloto trasero 12 V, 5/21 W ´ 1
Luz de intermitencia 12 V, 21 W ´ 4
Luz de posición 12 V, 4 W ´ 1
Luz de la instrumentación 14 V, 0,6 W ´ 4
Luz indicadora de punto muerto 12 V, 1 W ´ 1
Testigo de luces de carretera 12 V, 1 W ´ 1
Luz indicadora de intermitencia 12 V, 1 W ´ 1
Luz de aviso del nivel de gasolina LED ´ 1
Luz de aviso de avería del motor LED ´ 1
Fusibles
Fusible principal 30 A
Fusible de encendido 15 A
Fusible del sistema de
intermitencia10 A
Fusible del faro 15 A
Fusible del caletador del
carburador 10 A
Fusible del cuentakilómetros 5 A
S_5JA.book Page 4 Tuesday, September 12, 2000 4:40 PM

S_5JA.book Page 5 Tuesday, September 12, 2000 4:40 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_5JA.book Page 1 Tuesday, September 12, 2000 4:40 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_5JA.book Page 1 Tuesday, September 12, 2000 4:40 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01804
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento del conductor. (Véanse en
la página 3-12 las instrucciones para desmontar
y montar el asiento del conductor.) Anote los
datos que figuran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando solicite
repuestos a un concesionario Yamaha.1. Etiqueta del modelo
S_5JA.book Page 2 Tuesday, September 12, 2000 4:40 PM

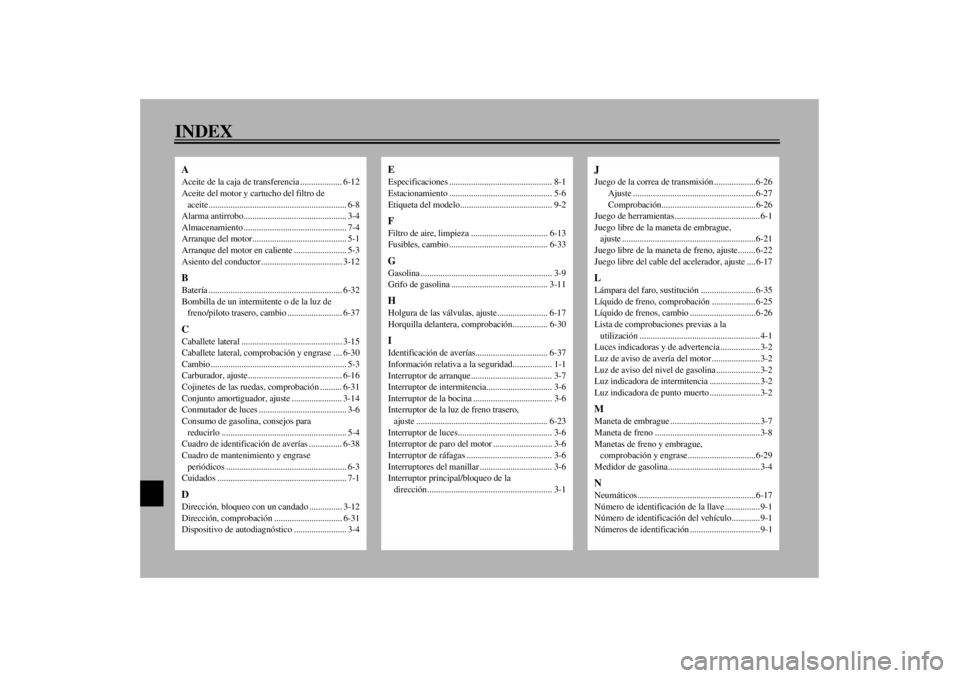

INDEXAAceite de la caja de transferencia ................... 6-12
