MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU00629
Messa a punto del carburatoreIl carburatore è una parte importante del
motore e necessita di una messa a punto
molto precisa. Pertanto consigliamo di affi-
dare la maggior parte delle regolazioni del
carburatore ad un concessionario Yamaha
in possesso delle nozioni e delle esperien-
ze professionali necessarie. Tuttavia, la
messa a punto descritta nella prossima se-
zione può venire eseguita dal proprietario
nell’ambito della manutenzione periodica.
HC000094
ATTENZIONE:_ Il carburatore viene messo a punto e te-
stato a fondo nello stabilimento di pro-
duzione Yamaha. Eventuali tentativi di
modificare queste regolazioni senza suf-
ficienti nozioni tecniche potrebbero pro-
vocare un calo delle prestazioni o
danneggiamenti del motore. _
HAU01168
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.NOTA:_ Per eseguire questa regolazione, occorre
un contagiri. _1. Collegare il contagiri al cavo della can-
dela.
2. Accendere il motore e lasciarlo scal-
dare per diversi minuti a 1.000–
2.000 giri/min, accelerandolo ogni tan-
to a 4.000–4.400 giri/min.NOTA:_ Il motore è caldo quando risponde rapida-
mente all’acceleratore. _
3. Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo sulla
vite di fermo dell’acceleratore.Per au-
mentare il regime del minimo, girare la
vite in direzione
a. Per ridurre il regi-
me del minimo, girare la vite in
direzione
b.NOTA:_ Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha. _1. Vite di fermo dell’acceleratoreRegime del minimo:
850–950 giri/min.
H_5ja.book Page 16 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
HAU00635
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore deve es-
sere di 4–6 mm alla manopola dell’accele-
ratore. Controllare periodicamente il gioco
del cavo dell’acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU00637
Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scor-
retto di miscelazione di aria/carburante e/o
rumorosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU01848
PneumaticiPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro mezzo, fare attenzione ai seguenti
punti che riguardano i pneumatici prescritti
secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di
utilizzare il mezzo.
a. Gioco del cavo dell’acceleratoreH_5ja.book Page 17 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HW000082
AVVERTENZA
_ l
Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).
l
Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del carico e degli accessori
approvati per questo modello.
_CE-01I
CE-07IHWA00012
AVVERTENZA
_ Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro mezzo, tenere sempre presenti le
seguenti precauzioni. l
NON SOVRACCARICARE MAI IL
MOTOCICLO! L’uso di un motoci-
clo sovraccarico può provocare
danneggiamenti dei pneumatici,
perdite del controllo o infortuni gra-
vi. Verificare che il peso totale del
pilota, del passeggero, del carico e
degli accessori non superi il carico
massimo specificato per il motoci-
clo.
l
Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.
l
Fissare saldamente gli oggetti più
pesanti vicino al centro del motoci-
clo e distribuire uniformemente il
peso sui due lati del mezzo.
l
Regolare la sospensione e la pres-
sione dei pneumatici in funzione
del carico.
l
Prima di utilizzare il mezzo, control-
lare sempre la condizione e la pres-
sione dei pneumatici.
_
Pressione di gonfiaggio dei pneumatici
(misurata sui pneumatici freddi)
Carico* Anteriore Posteriore
Fino a 90 kg250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–massimo250 kPa
2,50 kg/cm
2
2,50 bar280 kPa
2,80 kg/cm
2
2,80 bar
Carico massimo* 196 kg
* Peso totale del pilota, del passeggero, del carico e
degli accessori
H_5ja.book Page 18 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità al cen-
tro del battistrada è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.CE-08INOTA:_ I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego. _
HW000079
AVVERTENZA
_ l
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.
l
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
_
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
HW000078
AVVERTENZA
_ l
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e disegno, altrimenti non si
possono garantire le caratteristiche
di manovrabilità del mezzo.
l
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha appro-
vato per questo modello soltanto i
pneumatici elencati di seguito.
_CE-10E
1. Fianco del pneumatico
a. Profondità del battistradaProfondità minima del
battistrada (anteriore e
posteriore)1,6 mm
ANTERIORE
Fabbricante Misura Modello
Dunlop 130/90-16 67H D404FL
Bridgestone 130/90-16 67H G703F
POSTERIORE
Fabbricante Misura Modello
Dunlop 150/80B-16 71H D404
Bridgestone 150/80B-16 71H G702
H_5ja.book Page 19 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU00681
AVVERTENZA
_ l
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.
l
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
l
Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura
e sostituire la camera d’aria al più
presto con un prodotto di alta qua-
lità.
_
HAU00685
Ruote a raggi Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro mezzo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.l
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni e che i raggi non siano allen-
tati o danneggiati. Se si riscontrano
danneggiamenti, fare sostituire la ruo-
ta da un concessionario Yamaha. Non
tentare di eseguire riparazioni delle
ruote, neppure di lieve entità. In caso
di deformazioni o di cricche, la ruota
deve venire sostituita.
l
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire l’equili-
bratura della ruota. Lo sbilanciamento
della ruota può compromettere le pre-
stazioni e la manovrabilità del mezzo e
abbreviare la durata dei pneumatici.
l
Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
H_5ja.book Page 20 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU00694
Regolazione del gioco della leva
della frizione Il gioco della leva della frizione deve essere
di 10–15 mm come illustrato nella figura.
Controllare periodicamente il gioco della
leva della frizione e regolarlo come segue,
se necessario.
1. Allentare il controdado sulla leva della
frizione.
2. Per aumentare il gioco della leva della
frizione, girare il bullone di registro in
direzione
a. Per ridurre il gioco della
leva della frizione, girare il bullone di
registro in direzione
b.3. Se si riesce ad ottenere il gioco secon-
do specifica della leva della frizione
con il metodo sopra descritto, stringe-
re il controdado e saltare il resto della
procedura, altrimenti procedere come
segue
4. Girare completamente il bullone di re-
gistro sulla leva della frizione in dire-
zione
a per allentare il cavo della
frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva della
frizione, girare il dado di registro in di-
rezione
a. Per ridurre il gioco della
leva della frizione, girare il dado di re-
gistro in direzione
b.7. Stringere il controdado sulla leva della
frizione e sul carter.1. Controdado
2. Bullone di registro del gioco della leva frizione
c. Gioco della leva della frizione
1. Dado di registro del gioco della leva della fri-
zione
2. Controdado
H_5ja.book Page 21 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU00696
Regolazione del gioco della leva

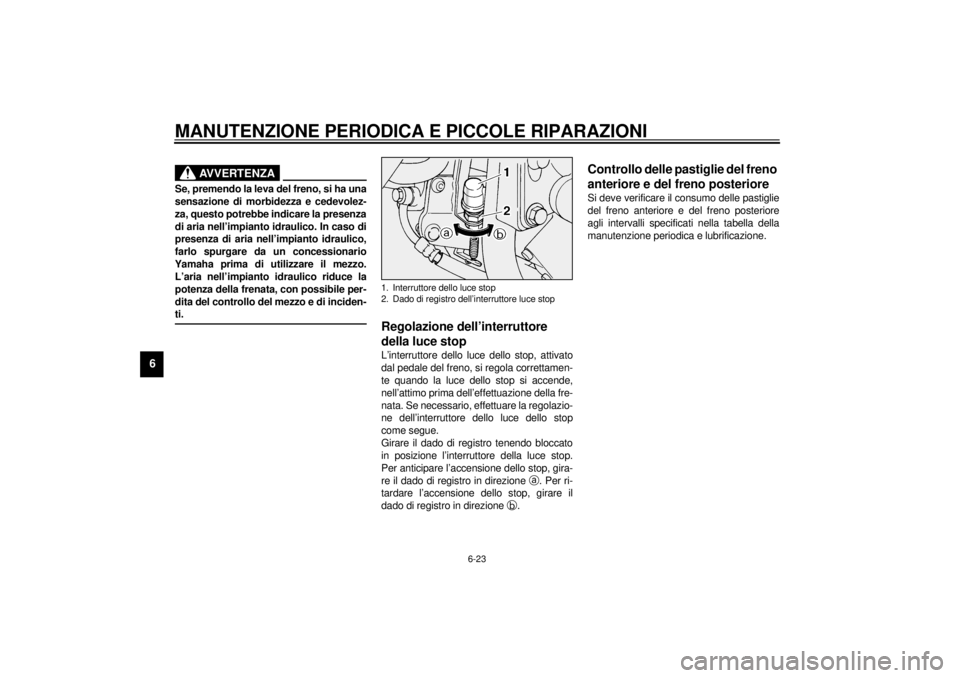

del freno Il gioco della leva del freno deve essere di
2–5 mm come illustrato nella figura. Con-
trollare periodicamente il gioco della leva
del freno e regolarlo come segue, se ne-
cessario.
1. Allentare il controdado sulla leva del
freno.
2. Per aumentare il gioco della leva del
freno, girare il bullone di registro in di-
rezione
a. Per ridurre il gioco della
leva del freno, girare il bullone di regi-
stro in direzione
b.
3. Stringere il controdado.
HW000099
AVVERTENZA
_ l
Dopo la regolazione del gioco della
leva del freno, controllare il gioco
ed accertarsi che il freno funzioni
correttamente.
l
Se, premendo la leva del freno, si
ha una sensazione di morbidezza e
cedevolezza, questo può indicare la
presenza di aria nell’impianto
idraulico. In caso di presenza di
aria nell’impianto idraulico, farlo
spurgare da un concessionario
Yamaha prima di utilizzare il mezzo.
L’aria nell’impianto idraulico riduce
la potenza della frenata, con possi-
bile perdita del controllo del mezzo
e di incidenti.
_
HAU01746
Regolazione della posizione del
pedale del freno Il filo superiore del pedale del freno deve
trovarsi approssimativamente 100 mm al di
sopra del filo superiore del poggiapiedi,
come illustrato nella figura. Controllare pe-
riodicamente la posizione del pedale del
freno e, se necessario, farla regolare da un
concessionario Yamaha.
1. Controdado
2. Bullone di registro del gioco della leva del
freno
c. Gioco della leva del freno
a. Distanza tra il pedale del freno e la staffa
poggiapiedi
H_5ja.book Page 22 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HW000109
AVVERTENZA
_ Se, premendo la leva del freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo potrebbe indicare la presenza
di aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il mezzo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti. _
HAU00713
Regolazione dell’interruttore
della luce stop L’interruttore dello luce dello stop, attivato
dal pedale del freno, si regola correttamen-
te quando la luce dello stop si accende,
nell’attimo prima dell’effettuazione della fre-
nata. Se necessario, effettuare la regolazio-
ne dell’interruttore dello luce dello stop
come segue.
Girare il dado di registro tenendo bloccato
in posizione l’interruttore della luce stop.
Per anticipare l’accensione dello stop, gira-
re il dado di registro in direzione
a. Per ri-
tardare l’accensione dello stop, girare il
dado di registro in direzione
b.
HAU00721
Controllo delle pastiglie del freno
anteriore e del freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e del freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
1. Interruttore dello luce stop
2. Dado di registro dell’interruttore luce stop
H_5ja.book Page 23 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU01119
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature che consentono di
verificare il consumo della stessa senza do-
ver disassemblare il freno. Per controllare il
consumo delle pastiglie, controllare le sca-
nalature di indicazione usura. Se una pasti-
glia si è consumata al punto che le
scanalature sono quasi scomparse, fare
sostituire in gruppo le pastiglie dei freni da
un concessionario Yamaha.
HAU01198
Pastiglie del freno posteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare il consumo
della pastiglia senza dover disassemblare il
freno. Per controllare il consumo della pa-
stiglia, controllare la scanalatura di indica-
zione usura. Se una pastiglia si è
consumata al punto che la scanalatura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
1. Scanalatura indicatore d’usura pastiglia freno
(´ 2)Anteriore
1. Scanalatura indicatore d’usura pastiglia frenoPosteriore
H_5ja.book Page 24 Tuesday, September 12, 2000 10:28 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU03196
Controllo del livello del liquido
freni Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se ne-
cessario. Un livello basso del liquido freni
può indicare che le pastiglie freni sono con-
sumate e/o la presenza di perdite nell’im-
pianto dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle pasti-
glie e verificare che non ci siano perdite
nell’impianto dei freni.Rispettare le seguenti precauzioni:
l
Quando si controlla il livello del liquido
freni, assicurarsi che la parte superio-
re della pompa freno o il serbatoio del
liquido dei freni sia in piano.
l
Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata.
l
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
l
Porre attenzione affinché non entri
dell’acqua nella pompa freno durante
il rabbocco. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare l’effetto
“vapor lock” (tampone di vapore).
l
Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.
l
Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello minimoAnteriore
1. Riferimento di livello minimo
Liquido freni consigliato: DOT 4Posteriore
H_5ja.book Page 25 Tuesday, September 12, 2000 10:28 AM
