YAMAHA XV1900A 2013 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2013, Model line: XV1900A, Model: YAMAHA XV1900A 2013Pages: 90, PDF Size: 1.8 MB
Page 81 of 90
SOIN ET REMISAGE DE LA MOTO
7-4
7
2. Faire le plein de carburant et, si dispo-nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les segments,
etc., de la corrosion.a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de commande ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-24.
N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U1CRF2F0.book Page 4 Wednesday, August 1, 2012 2:28 PM
Page 82 of 90
CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:2580 mm (101.6 in)
Largeur hors tout:
1055 mm (41.5 in)
Hauteur hors tout: 1105 mm (43.5 in)
Hauteur de la selle: 705 mm (27.8 in)
Empattement:
1715 mm (67.5 in)
Garde au sol: 155 mm (6.10 in)
Rayon de braquage minimum: 3500 mm (137.8 in)Poids:Poids à vide:347 kg (765 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps,
soupapes en tête
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée: 1854 cm³
Alésage × course:
100.0 × 118.0 mm (3.94 × 4.65 in)
Taux de compression:
9.50 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter sec
Huile moteur:Marque recommandée:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile: 4.10 L (4.33 US qt, 3.61 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile: 4.90 L (5.18 US qt, 4.31 Imp.qt)Huile de chaîne primaire:Type:
Huile pour engrenage hypoïde SAE 80 API
GL-4
Quantité:
0.55 L (0.58 US qt, 0.48 Imp.qt)
Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:Essence super sans plomb (essence-
alcool (E10) acceptable)
Capacité du réservoir: 16.0 L (4.23 US gal, 3.52 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)Injection de carburant:Corps de papillon d’accélération:Repère d’identification:
5C41 01Bougie(s):Fabricant/modèle:NGK/DPR8EA-9
Fabricant/modèle:
DENSO/X24EPR-U9
Écartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:1.412 (72/51)
Transmission finale:
Courroie
Taux de réduction secondaire: 2.785 (37/30 x 70/31)
Type de boîte de vitesses: Prise constante, 5 rapports
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1CRF2F0.book Page 1 Wednesday, August 1, 2012 2:28 PM
Page 83 of 90
CARACTÉRISTIQUES
8-2
8
Commande:Au pied gauche
Rapport de démultiplication:
1
re:
2.375 (38/16)
2e: 1.571 (33/21)
3e: 1.160 (29/25)
4e: 0.929 (26/28)
5e: 0.800 (24/30)
Châssis:Type de cadre: Double berceau
Angle de chasse: 30.90 °
Chasse:
152 mm (6.0 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
130/70R18M/C 63H
Fabricant/modèle: DUNLOP/D251F LPneu arrière:Type:
Sans chambre (Tubeless)
Taille: 190/60R17M/C 78H Fabricant/modèle:
DUNLOP/D251
Charge:Charge maximale:
203 kg (448 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:0–90 kg (0–198 lb)
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)
Conditions de charge: 90–203 kg (198–448 lb)
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)Roue avant:Type de roue:Roue coulée
Taille de jante:
18M/C x MT4.00Roue arrière:Type de roue:Roue coulée
Taille de jante:
17M/C x MT5.50Système de freinage unifié:Commande:Activé par le frein arrière
Frein avant:Type:Frein à double disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:
Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue: 130.0 mm (5.12 in)Suspension arrière:Type:Bras oscillant (suspension à bras)
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue: 110.0 mm (4.33 in)Partie électrique:Système d’allumage:TCI
U1CRF2F0.book Page 2 Wednesday, August 1, 2012 2:28 PM
Page 84 of 90
CARACTÉRISTIQUES
8-3
8
Système de charge:Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d’ampoule × quantité:Feu de croisement:
12 V, 51.0 W × 1
Feu de route: 12 V, 55.0 W × 1
Feu arrière/stop:
LED
Clignotant avant: 12 V, 21.0 W × 2
Clignotant arrière: 12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation: 12 V, 5.0 W × 1
Éclairage des instruments: LED
Témoin de point mort:
LED
Témoin de feu de route: LED
Témoin des clignotants: LED Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur: LED
Témoin de l’immobilisateur antivol: LED
Fusibles:Fusible principal:50.0 A
Fusible de phare: 25.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 25.0 A
Fusible des feux de stationnement: 10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du connecteur pour accessoire à
courant continu:
3.0 A
Fusible de sauvegarde: 3.0 A
U1CRF2F0.book Page 3 Wednesday, August 1, 2012 2:28 PM
Page 85 of 90
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48612

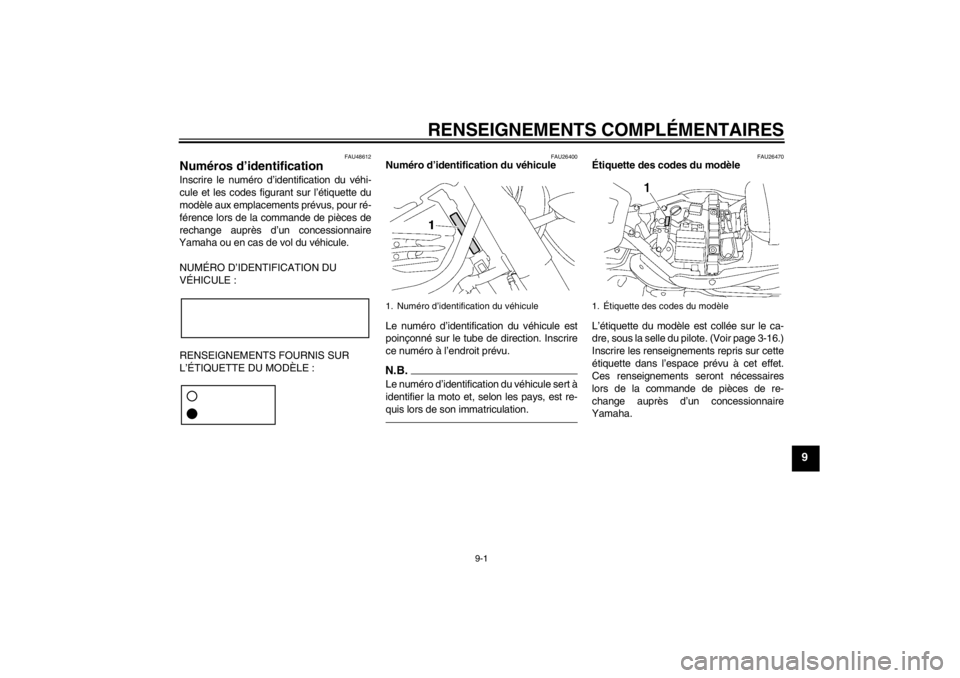

Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1. Étiquette des codes du modèle
U1CRF2F0.book Page 1 Wednesday, August 1, 2012 2:28 PM
Page 86 of 90
INDEXAAccroche-casque .................................. 3-16
Avertisseur, contacteur ......................... 3-11BBatterie.................................................. 6-24
Béquille latérale .................................... 3-19
Béquille latérale, contrôle et lubrification ......................................... 6-22
Bougies, contrôle .................................... 6-8CCâbles, contrôle et lubrification ............. 6-20
Calage de la moto ................................. 6-31
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Clignotant, remplacement d’une
ampoule .............................................. 6-29
Clignotants, contacteur ......................... 3-10
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur, réglage................................................ 3-17
Combinés de contacteurs ..................... 3-10
Compteurs multifonctions ....................... 3-5
Connecteur pour accessoire CC ........... 3-22
Contacteur à clé/antivol .......................... 3-2
Contacteur SELECT ............................. 3-11
Coupe-circuit d’allumage ...................... 3-20
Coupe-circuit du moteur........................ 3-11
Courroie de transmission, tension ........ 6-19DDémarrage du moteur ............................. 5-1
Démarreur, contacteur .......................... 3-11
Dépannage, schéma de diagnostic....... 6-33 Direction, contrôle................................. 6-23
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-15
EÉclairage de la plaque d’immatriculation ................................ 6-30
Embrayage, levier........................ 3-11, 6-16
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des gaz d’échappement ....................... 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1
EXUP .................................................... 3-19FFeu arrière/stop .................................... 6-29
Feu stop, contacteurs ........................... 6-17
Feux de détresse, contacteur ............... 3-11
Filtre à air, élément ............................... 6-13
Fourche, contrôle.................................. 6-23
Frein, contrôle de la garde du levier ..... 6-16
Frein, levier ........................................... 3-12
Frein, pédale......................................... 3-12
Fusibles, remplacement ....................... 6-26HHuile de carter de chaîne primaire ....... 6-12
Huile moteur et cartouche du filtre.......... 6-9IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/ feu de croisement............................... 3-10JJeu des soupapes ................................ 6-13
LLeviers de frein et d’embrayage, contrôle et lubrification ........................ 6-21
Liquide de frein et d’embrayage,
changement ........................................ 6-19
Liquide de frein et d’embrayage, contrôle du niveau .............................. 6-18NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-4
Pannes, diagnostic ................................ 6-31
Pédale de frein et sélecteur, contrôle et lubrification...................................... 6-21
Phare, remplacement d’une ampoule ... 6-27
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-17
Pneus .................................................... 6-14
Poignée des gaz, contrôle de la garde................................................... 6-13
Poignée et câble des gaz, contrôle et lubrification.......................................... 6-21
Pot catalytique....................................... 3-15RRemisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-13
Rodage du moteur .................................. 5-3
Roues .................................................... 6-16
Roulements de roue, contrôle ............... 6-24SSécurité ................................................... 1-1
Sélecteur au pied .................................. 3-12
Selle du pilote........................................ 3-16
Soin ......................................................... 7-1
U1CRF2F0.book Page 1 Wednesday, August 1, 2012 2:28 PM
Page 87 of 90
INDEX
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-22TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-4
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une ampoule.............................................. 6-30
Vitesses, sélection .................................. 5-2
U1CRF2F0.book Page 2 Wednesday, August 1, 2012 2:28 PM
Page 88 of 90
A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM
Page 89 of 90
A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM
Page 90 of 90
PRINTED IN JAPAN2012.08-0.3×1 CR (F)
DIC183
IMPRIMÉ SUR PAPIER RECYCLÉ
