YAMAHA XV535 2001 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU00191
NOTA:_ Se ouvir um som de batimento (ou sibilan-
te), utilize gasolina de uma marca diferente
ou com um índice de octano superior. _
PAU02976

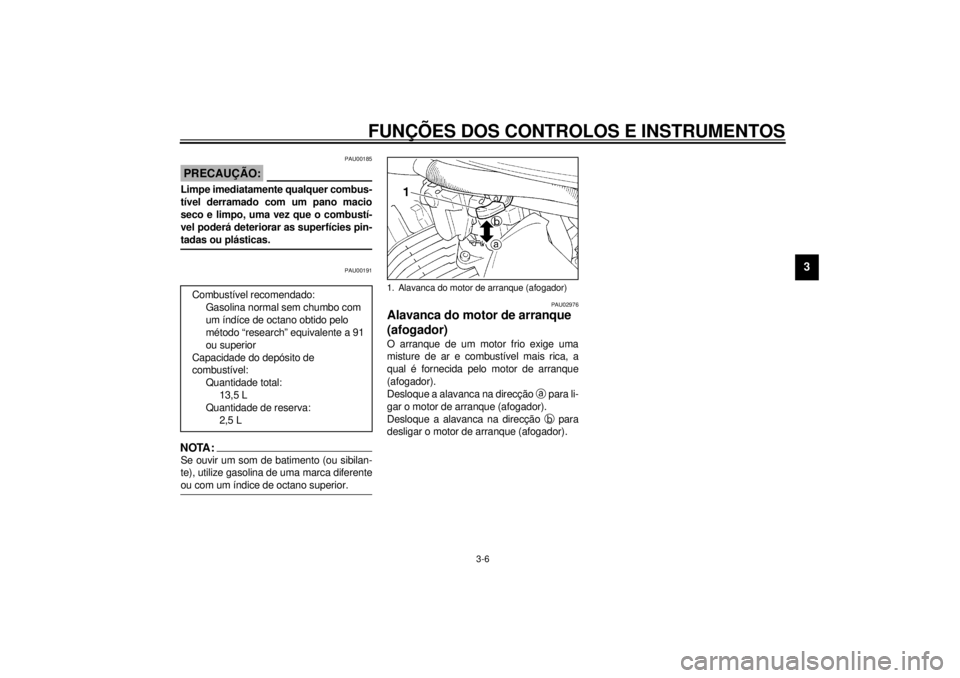

Alavanca do motor de arranque
(afogador) O arranque de um motor frio exige uma
misture de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Desloque a alavanca na direcção
a para li-
gar o motor de arranque (afogador).
Desloque a alavanca na direcção
b para
desligar o motor de arranque (afogador). Combustível recomendado:
Gasolina normal sem chumbo com
um índíce de octano obtido pelo
método “research” equivalente a 91
ou superior
Capacidade do depósito de
combustível:
Quantidade total:
13,5 L
Quantidade de reserva:
2,5 L1. Alavanca do motor de arranque (afogador)
P_3bt.book Page 6 Thursday, September 7, 2000 9:43 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU02934
Bloqueio da direcção Para bloquear a direcção
1. Vire o guiador totalmente para a direi-
ta.
2. Abra a cobertura do bloqueio da direc-
ção e introduza a chave.
3. Rode a chave 1/8 de volta no sentido
contrário ao dos ponteiros do relógio,
empurre-a para dentro enquanto vira
o guiador ligeiramente para a esquer-
da, e depois rode a chave 1/8 de volta
no sentido dos ponteiros do relógio.
4. Certifique-se de que a direcção está
bloqueada, retire a chave e depois fe-
che a cobertura da fechadura.Para desbloquear a direcção
1. Abra a cobertura do bloqueio da direc-
ção e introduza a chave.
2. Empurre a chave para dentro, rode-a
1/8 de volta no sentido contrário ao
dos ponteiros do relógio para que ela
saia, e finalmente liberte-a.
3. Retire a chave e depois feche a cober-
tura da fechadura.
PAU02940
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Retire o assento do passageiro.
1. Bloqueio da direcção
1. Bloqueio do assento
2. Desbloqueie.
P_3bt.book Page 7 Thursday, September 7, 2000 9:43 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3

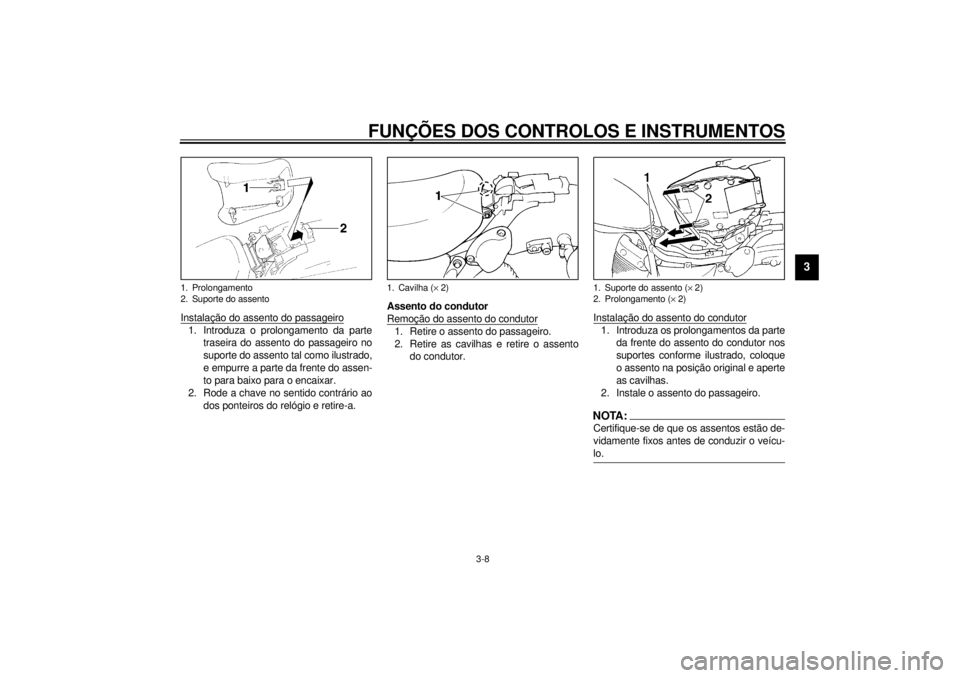

Instalação do assento do passageiro1. Introduza o prolongamento da parte
traseira do assento do passageiro no
suporte do assento tal como ilustrado,
e empurre a parte da frente do assen-
to para baixo para o encaixar.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio e retire-a.Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire as cavilhas e retire o assento
do condutor.Instalação do assento do condutor
1. Introduza os prolongamentos da parte
da frente do assento do condutor nos
suportes conforme ilustrado, coloque
o assento na posição original e aperte
as cavilhas.
2. Instale o assento do passageiro.NOTA:_ Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo. _
1. Prolongamento
2. Suporte do assento
1. Cavilha (´ 2)
1. Suporte do assento (´ 2)
2. Prolongamento (´ 2)
P_3bt.book Page 8 Thursday, September 7, 2000 9:43 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU00260

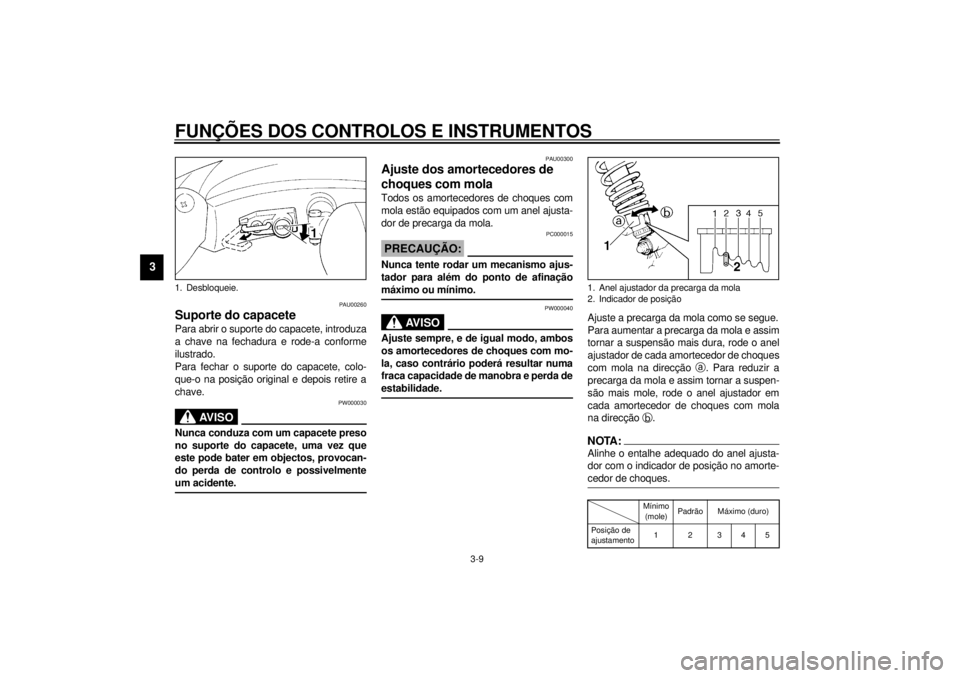

Suporte do capacete Para abrir o suporte do capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte do capacete, colo-
que-o na posição original e depois retire a
chave.
PW000030
AV I S O
_ Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente. _
PAU00300
Ajuste dos amortecedores de
choques com molaTodos os amortecedores de choques com
mola estão equipados com um anel ajusta-
dor de precarga da mola.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _
PW000040
AV I S O
_ Ajuste sempre, e de igual modo, ambos
os amortecedores de choques com mo-
la, caso contrário poderá resultar numa
fraca capacidade de manobra e perda de
estabilidade. _
Ajuste a precarga da mola como se segue.
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador de cada amortecedor de choques
com mola na direcção
a. Para reduzir a
precarga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador em
cada amortecedor de choques com mola
na direcção
b.NOTA:_ Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor de choques. _CI-01P
1. Desbloqueie.
1. Anel ajustador da precarga da mola
2. Indicador de posição
Mínimo
(mole)Padrão Máximo (duro)
Posição de
ajustamento1 2 345
P_3bt.book Page 9 Thursday, September 7, 2000 9:43 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito. NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
PAU03720
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.l
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
l
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
l
Desliga o motor quando a transmis-
são está engrenada e o descanso la-
teral é colocado em baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000045
AV I S O
_ Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-
ciclo. _
P_3bt.book Page 10 Thursday, September 7, 2000 9:43 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3

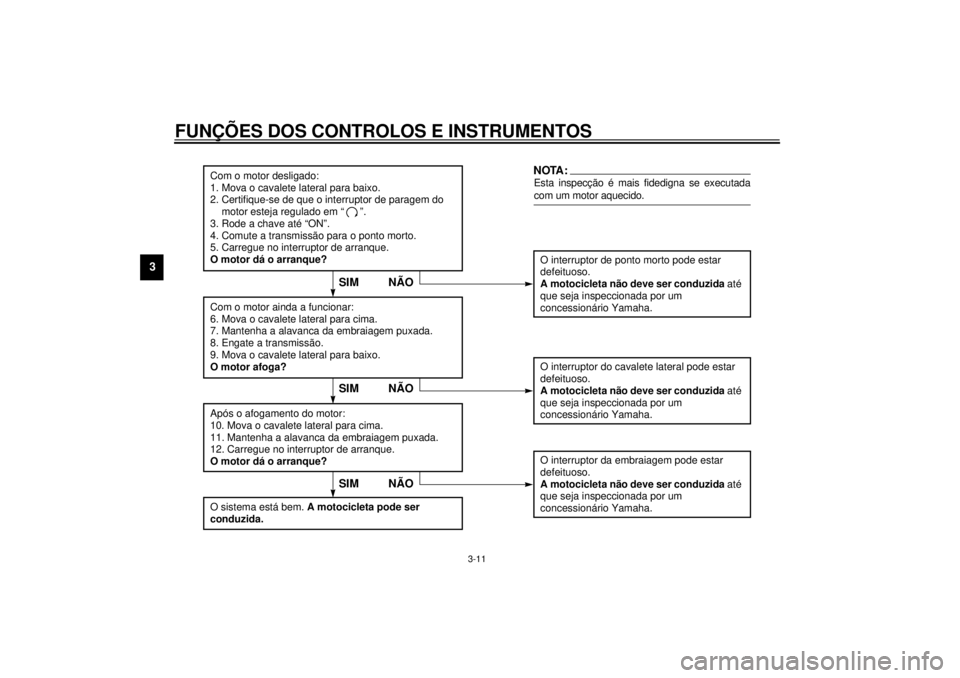

CD-01P
Com o motor desligado:
1. Mova o cavalete lateral para baixo.
2. Certifique-se de que o interruptor de paragem do
motor esteja regulado em “ ”.
3. Rode a chave até “ON”.
4. Comute a transmissão para o ponto morto.
5. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor de ponto morto pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Mova o cavalete lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engate a transmissão.
9. Mova o cavalete lateral para baixo.
O motor afoga?Após o afogamento do motor:
10. Mova o cavalete lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor do cavalete lateral pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.O interruptor da embraiagem pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se executada
com um motor aquecido.
SIMSIM NÃO
O sistema está bem.
A motocicleta pode ser
conduzida.
SIM NÃO
P_3bt.book Page 11 Thursday, September 7, 2000 9:43 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM
4
Lista de verificações prévias à utilização .......................................... 4-1
P_3bt.book Page 1 Thursday, September 7, 2000 9:43 AM

4-1
4
PAU01114
4-VERIFICAÇÕES PRÉVIAS À VIAGEMO estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar do pneu pode ter consequências graves. Por conseguinte, é muito importante, para além de
uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
PAU03439
Lista de verificações prévias à utilização
CO-01P
ELEMENTO VERIFICAÇÓES PÁGINA
Combustível• Verifique o nível do combustível no respectivo depósito.
• Reabasteça se necessário.
• Verifique se há fugas no tubo de combustível.3-5–3-6
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione o óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.6-7
Óleo da engrenagem final• Verifique se o veículo apresenta fugas de óleo. 6-9–6-10
Travão dianteiro• Verifique o respectivo funcionamento.
• Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
• Verifique a folga da alavanca.
• Ajuste se necessário.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido de travão recomendado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-19, 6-21–6-23
Travão traseiro• Verifique o respectivo funcionamento.
• Verifique a folga do pedal.
• Ajuste se necessário.6-19–6-23
Embraiagem• Verifique o respectivo funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Ajuste se necessário.6-18
Punho do acelerador• Verifique se apresenta um funcionamento regular.
• Se necessário, lubrifique o punho, o compartimento e os cabos do acelerador.
• Verifique a folga.
• Se necessário, solicite a um concessionário Yamaha que faça o ajuste.6-14, 6-24
Cabos de controlo• Verifique se apresenta um funcionamento regular.
• Lubrifique se necessário.6-24
P_3bt.book Page 1 Thursday, September 7, 2000 9:43 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
NOTA:_ As verificações prévias à utilização devem ser feitas sempre que o motociclo é utilizado. Tais verificações podem ser feitas rapidamente
e a sua importância para a segurança vale bem o tempo dispendido. _
PWA00033
AV I S O
_ Caso algum ponto na lista de verificação prévia à utilização não estiver a funcionar devidamente, mande-o inspeccionar e repa-
rar antes de conduzir o motociclo. _Rodas e pneus• Verifique se apresentam danos.
• Verifique a profundidade do piso e o estado dos pneus.
• Verifique a pressão do ar.
• Corrija se necessário.6-15–6-17
Pedais do travão e de
mudança de velocidades• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique os pontos de articulação do pedal.6-25
Alavancas do travão e da
embraiagem• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-25
Descanso lateral• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique o pivô.6-25–6-26
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
apertados.
• Aperte se necessário.—
Instrumentos, luzes, sinais e
interruptores• Verifique o respectivo funcionamento.
• Corrija se necessário.—
Interruptor do descanso
lateral• Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema apresentar defeitos, solicite a um concessionário Yamaha que
verifique o veículo.3-10
Bateria• Verifique o nível de líquido.
• Encha com água destilada, se necessário.6-29–6-30 ELEMENTO VERIFICAÇÓES PÁGINA
P_3bt.book Page 2 Thursday, September 7, 2000 9:43 AM

P_3bt.book Page 3 Thursday, September 7, 2000 9:43 AM
