Regelmäßige Wartung und kleinere Reparaturen
6-26
6
3. Die Zündbox-Tragfläche nach rechts
hochziehen.
Falls eine Sicherung durchgebrannt ist, die
Zündung sowie den Schalter des betroffe-
nen Stromkreises ausschalten und eine
neue Sicherung mit der vorgesehenen
Amperezahl einsetzen. Danach die Zün-
dung und den Stromkreis wieder einschal-
ten und prüfen, ob das elektrische System
einwandfrei arbeitet. Falls die neue Siche-
rung sofort wieder durchbrennt, die elektri-
sche Anlage von einem YAMAHA-Händler
überprüfen lassen.
GC000103
ACHTUNG:@ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher Am-
perezahl kann Schäden an elektrischen
Komponenten und sogar einen Brand
verursachen. @4. Die Zündbox-Tragfläche in ihre ur-
sprüngliche Lage bringen und Schnell-
verschlüsse montieren.
HINWEIS:@ Schnellverschluß-Montage: Den Stift ein-
drücken, so daß dieser aus dem Schnell-
verschlußkopf herausragt. Dann den
Schnellverschluß einsetzen und den Stift
mit einem Schraubendreher eindrücken,
so daß er mit dem Schnellverschlußkopf
fluchtet. @5. Den Fahrersitz aufsetzen.
1. Zündbox-Tragfläche
2. Ersatzsicherung
3. Hauptsicherung
Vorgeschriebene Sicherung
Hauptsicherung: 30 A
Nach Demontage
Vor Montage
G_5el_Periodic.fm Page 26 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU00833
Scheinwerferlampe
auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden:
1. Den Scheinwerfer aufschrauben.
2. Die Steckverbinder lösen, den Schein-
werfereinsatz abnehmen und die
Lampenschutzkappe abziehen.3. Den Lampenhalter gegen den Uhrzei-
gersinn lösen und die defekte Lampe
herausnehmen.
GW000119
WARNUNG
@ Scheinwerferlampen werden sehr schnell
heiß, daher entflammbares Material fern-
halten und die Lampe niemals berühren,
bevor sie ausreichend abgekühlt ist. @4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern. Diesen dazu im Uhrzeiger-
sinn drehen.
1. Schraube (´ 2)
1. Lampenhalter
1. Nicht berühren.
G_5el_Periodic.fm Page 27 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GC000105
ACHTUNG:@ Den Glaskolben der neuen Lampe nicht
mit den Fingern berühren. Schweiß- und
Fettspuren auf dem Glas beeinträchti-
gen die Leuchtkraft und Lebensdauer
der Lampe. Verunreinigungen der Lam-
pe mit einem mit Alkohol oder Verdün-
ner angefeuchteten Tuch entfernen. @5. Die Lampenschutzkappe und die
Steckverbinder wieder aufsetzen und
den Scheinwerfereinsatz montieren.
Den Scheinwerfer erforderlichenfalls
nachträglich vom YAMAHA-Händler
einstellen lassen.
GAU00855
Blinker- und Rücklicht-/Bremslicht-
lampe auswechseln1. Die Streuscheibe losschrauben.
2. Die Lampe eindrücken und gegen den
Uhrzeigersinn herausdrehen.
3. Eine neue Lampe in die Fassung ein-
setzen, eindrücken und im Uhrzeiger-
sinn drehen, bis sie einrastet.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:@ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. @1. Schraube (´ 2)
1. Schraube (´ 2)
G_5el_Periodic.fm Page 28 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU01008
FehlersucheObwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die eine einfa-
che und schnelle Kontrolle der einzelnen
Funktionsbereiche ermöglichen. Repara-
turarbeiten sollten unbedingt von einem
YAMAHA-Händler ausgeführt werden,
denn nur dieser bietet das Knowhow, die
Werkzeuge und die Erfahrung für eine op-
timale Wartung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Originalersatzteile, bieten aber nur selten
die gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat.G_5el_Periodic.fm Page 29 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-30
6
GAU01297
Fehlersuchdiagramm
GW000125
WARNUNG
@ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. @
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Kerzen heraus-
schrauben und
Elektroden prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen.Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_5el_Periodic.fm Page 30 Monday, May 1, 2000 11:08 AM

G_5el_Periodic.fm Page 31 Monday, May 1, 2000 11:08 AM

7

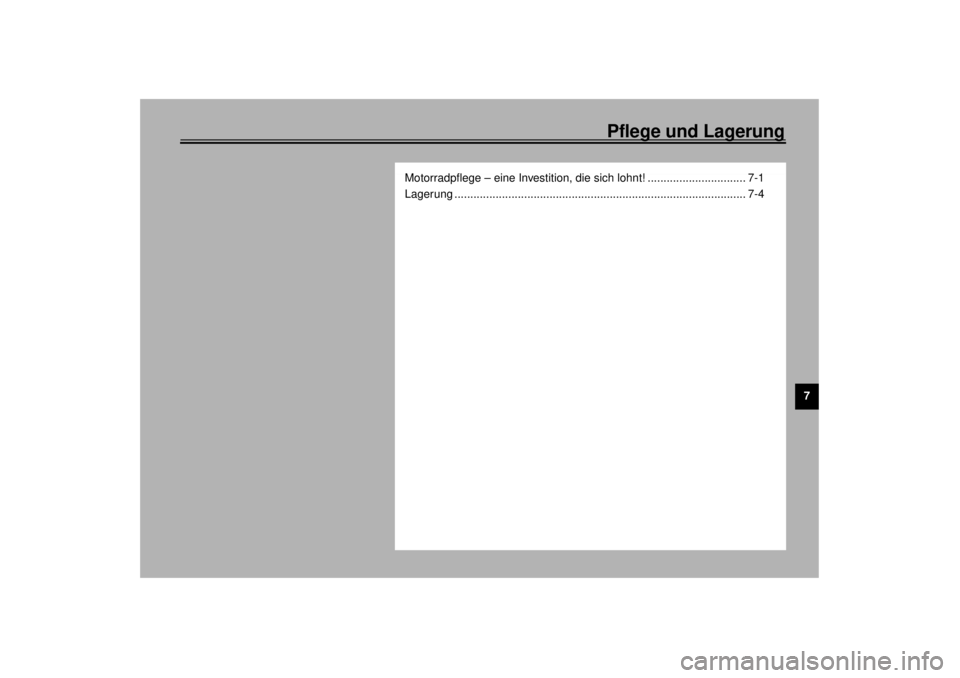

Pflege und Lagerung
Motorradpflege – eine Investition, die sich lohnt! ............................... 7-1
Lagerung ............................................................................................ 7-4
G_5el_CleaningTOC.fm Page 1 Monday, May 1, 2000 11:10 AM

7-1
7
GAU01521
7-Pflege und LagerungMotorradpflege – eine Investition,
die sich lohnt!Die “Faszination Motorrad” basiert unter
anderem auf der sichtbaren Technik. Dies
hat aber leider auch einen Nachteil: Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der
Motorrad-Auspuffanlage unangenehm auf.
Gegen Schönheitsfehler können Sie durch
gekonnte Pflege allerdings viel tun.
Außerdem sollten Sie eines bedenken:
YAMAHA kann eine Gewährleistung nur
dann übernehmen, wenn Sie Ihr Motorrad
auch angemessen pflegen. Denn obwohl
nur hochwertige Materialien verwendet
werden, sind nicht alle Bauteile absolut
korrosionssicher. Deshalb geben wir hier
wichtige Hinweise, wie Ihr Motorrad be-
handelt werden muß, um dauerhaft gut in
Form zu bleiben.Vorbereitung für die Wäsche
1. Die Schalldämpfer mit Plastiktüten so
abdecken, daß kein Wasser eindrin-
gen kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest
sitzen, damit dort ebenfalls keine
Feuchtigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kaltrei-
niger mit dem Pinsel auftragen, wenn
keine Gummidichtungen in der Nähe
liegen. Diese könnten sonst rasch
aushärten und ihre Dichtwirkung ver-
lieren. Auch von den Radachsen sollte
Kaltreiniger ferngehalten werden.Wäsche
Regelmäßige Wäsche
Schmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und ei-
nem sauberen, weichen Schwamm lösen,
danach mit einem sanften Wasserstrahl
abspülen. Schwer zugängliche Stellen mit
einer Bürste reinigen. Insekten lassen
sich leicht entfernen, wenn zuvor ein nas-
ses Tuch oder Spezialmittel einige Minu-
ten die Verschmutzungen gelöst hat.
G_5el_Cleaning.fm Page 1 Monday, May 1, 2000 11:10 AM

Pflege und Lagerung
7-2
7
GCA00010
ACHTUNG:@ l
Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosi-
onsschutz (Sprühwachs oder -öl)
versehen.
l
Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verkleidungs-
teile, Radabdeckungen, Lampenglä-
ser, Lenkergriffe usw. sollten ledig-
lich mit einem sauberen weichen
Lappen/Schwamm und Wasser be-
handelt werden; nach Bedarf ein
mildes Reinigungsmittel zugeben.
Bei Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
l
Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen,
Instrumente, Armaturen, Schein-
werfer, Brems- und Blinkleuchten,
Entlüftungsöffnungen und -schläu-
che, Dichtringe (an Telegabel,
Schwingenlagern und Getriebewel-
len) sowie Bremszylinder.
l
Zur Behandlung der Windschutz-
scheibe (falls vorhanden):
Scharfe Reinigungsmittel führen zu
einer Eintrübung der Scheibe, ein
harter Schwamm verursacht Krat-
zer. Kunststoffreiniger vor dem er-
sten Einsatz an einer nicht im Blick-
feld liegenden Stelle testen, ob er
Scheuerspuren hinterläßt.
@Nach Einsatz im Winter, im Regen und in

Küstennähe
Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Was-
ser aggressiv auf allen Metallteilen rea-
giert. Auch Meereswasser und salzhaltige
Luft beschleunigen Korrosion. Deshalb
sollten Sie Ihre YAMAHA nach einer
Fahrt in Küstennähe, auf salzgestreuten
Straßen und auch nach einer Regenfahrt
im Frühjahr folgendermaßen behandeln:
G_5el_Cleaning.fm Page 2 Monday, May 1, 2000 11:10 AM

Pflege und Lagerung
7-3
7
1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:@ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. @2. Alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.
Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen Chrom-
polish polieren. Dies gilt natürlich auch
für Auspuffanlagen. Insbesondere
Edelstahlauspuffanlagen können
durch Polieren von Verfärbungen
(thermisch bedingte Anlauffarben)
sowie hartnäckigen Flecken befreit
werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs oder
Sprühöl erfolgen.4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprüh-
öl reinigen.
5. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.
6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.
7. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00001
WARNUNG
@ Wenn Wachs oder Öl auf Bremsen oder
Reifen gelangen, besteht Gefahr. Brems-
scheiben und -beläge mit Aceton oder
einem handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge abwa-
schen. Anschließend vorsichtig mit dem
Motorrad losfahren, eine Bremsprobe
machen und verhalten in Kurven einfah-
ren. @
GCA00013
ACHTUNG:@ l
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.
l
Niemals Gummi- oder Kunststoff-
teile einölen, sondern mit geeigne-
ten Pflegemitteln behandeln.
l
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
@HINWEIS:Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler.
G_5el_Cleaning.fm Page 3 Monday, May 1, 2000 11:10 AM
