Wichtige Fahr- und Bedienungshinweise
5-4
5
6. Nach dem Anspringen des Motors den
Chokehebel halb zurückstellen.HINWEIS:@ Bei kaltem Motor niemals stark beschleuni-
gen, denn dies verkürzt die Lebensdauer
des Motors. @7. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:@ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. @
GAU01258
Warmen Motor anlassenZum Anlassen des warmen Motors den
Choke nicht aktivieren.
GC000046
ACHTUNG:@ Vor dem ersten Fahrtantritt unbedingt
die nachfolgenden “Einfahrvorschrif-
ten” durchlesen. @
G_5el_Operation.fm Page 4 Monday, May 1, 2000 11:08 AM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00423
SchaltenErst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

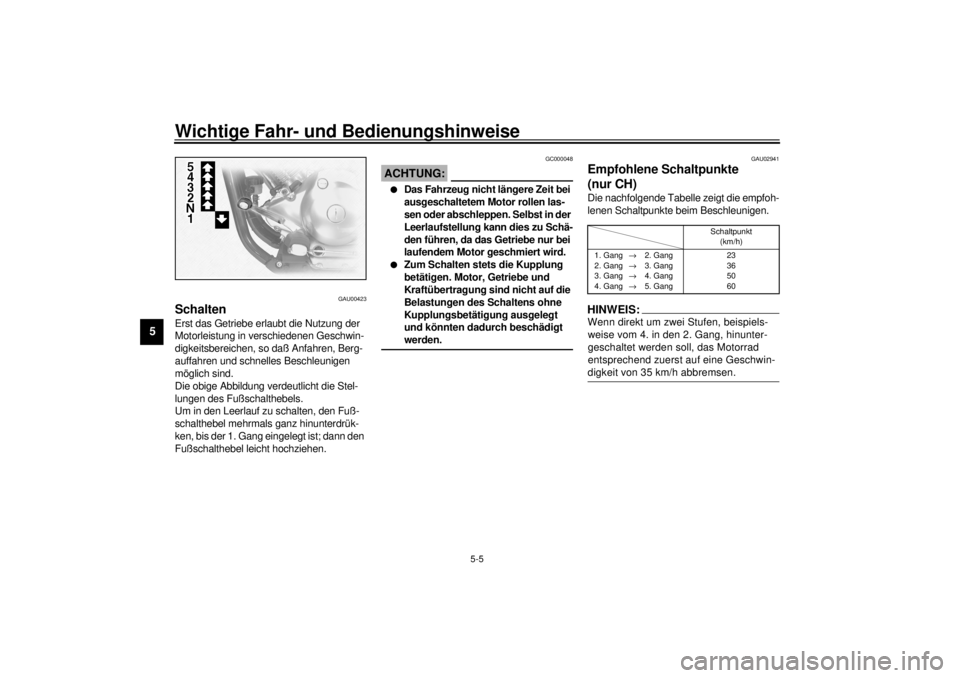

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.
Um in den Leerlauf zu schalten, den Fuß-
schalthebel mehrmals ganz hinunterdrük-
ken, bis der 1. Gang eingelegt ist; dann den
Fußschalthebel leicht hochziehen.
GC000048
ACHTUNG:@ l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
@
GAU02941
Empfohlene Schaltpunkte
(nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-25GHINWEIS:@ Wenn direkt um zwei Stufen, beispiels-
weise vom 4. in den 2. Gang, hinunter-
geschaltet werden soll, das Motorrad
entsprechend zuerst auf eine Geschwin-
digkeit von 35 km/h abbremsen. @
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang23
36
50
60
G_5el_Operation.fm Page 5 Monday, May 1, 2000 11:08 AM

Wichtige Fahr- und Bedienungshinweise
5-6
5
GAU00424
Tips zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
EinfahrvorschriftenDie ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden. Der Motor darf
während der ersten 1.600 km nicht zu stark
beansprucht werden, da verschiedene
Bauteile während dieser Einfahrzeit auf das
korrekte Betriebsspiel einlaufen. Daher sind
hohe Drehzahlen, längeres Vollgasfahren
und andere Belastungen, die den Motor
stark erhitzen, während der Einfahrzeit zu
vermeiden.
GAU01171
0-1.000 km
Betrieb mit mehr als zu 1/3 geöffnetem
Gasdrehgriff vermeiden.
1.000-1.600 km
Längeren Betrieb mit mehr als halb geöff-
netem Gasdrehgriff vermeiden.
GC000056
ACHTUNG:@ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln. @Nach 1.600 km
Das Motorrad kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:@ Bei Motorstörungen während der Ein-
fahrzeit sofort den YAMAHA-Händler
aufsuchen. @
G_5el_Operation.fm Page 6 Monday, May 1, 2000 11:08 AM

Wichtige Fahr- und Bedienungshinweise
5-7
5
GAU00457
ParkenZum Parken den Motor abstellen, den
Zündschlüssel abziehen und den Kraft-
stoffhahn auf “OFF” stellen.
GW000058
WARNUNG
@ Schalldämpfer und Abgaskanäle werden
sehr heiß. Darum so parken, daß Kinder
oder Fußgänger die heißen Teile nicht
versehentlich berühren können. Das
Fahrzeug nicht auf abschüssigem oder
weichem Untergrund abstellen, damit es
nicht umfallen kann. @G_5el_Operation.fm Page 7 Monday, May 1, 2000 11:08 AM

6

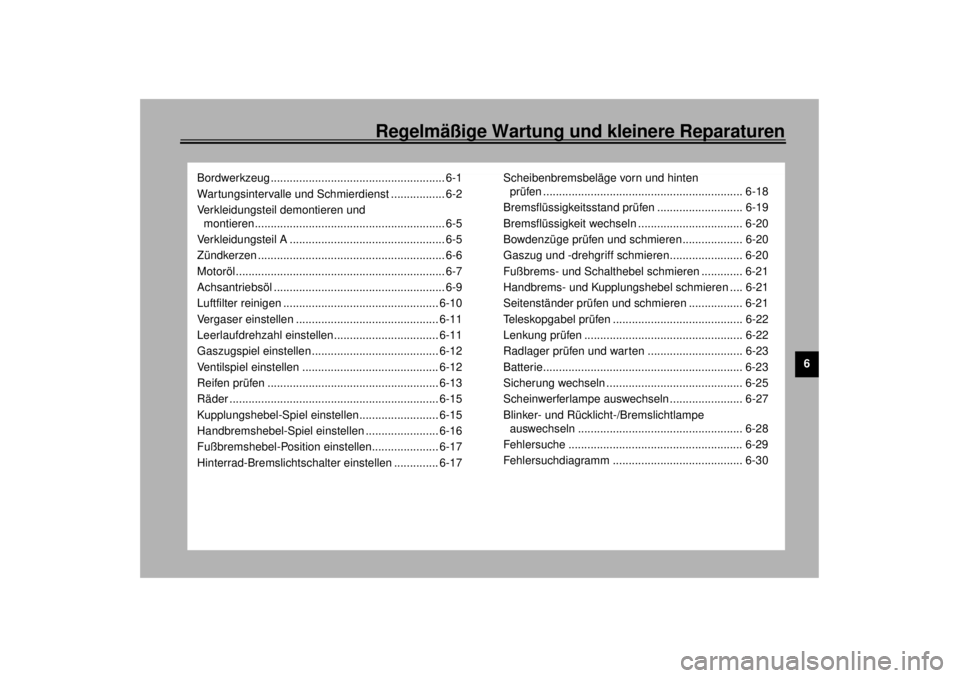

Regelmäßige Wartung und kleinere Reparaturen
Bordwerkzeug ....................................................... 6-1
Wartungsintervalle und Schmierdienst ................. 6-2
Verkleidungsteil demontieren und
montieren............................................................ 6-5
Verkleidungsteil A ................................................. 6-5
Zündkerzen ........................................................... 6-6
Motoröl .................................................................. 6-7
Achsantriebsöl ...................................................... 6-9
Luftfilter reinigen ................................................. 6-10
Vergaser einstellen ............................................. 6-11
Leerlaufdrehzahl einstellen................................. 6-11
Gaszugspiel einstellen ........................................ 6-12
Ventilspiel einstellen ........................................... 6-12
Reifen prüfen ...................................................... 6-13
Räder .................................................................. 6-15
Kupplungshebel-Spiel einstellen......................... 6-15
Handbremshebel-Spiel einstellen ....................... 6-16
Fußbremshebel-Position einstellen..................... 6-17
Hinterrad-Bremslichtschalter einstellen .............. 6-17Scheibenbremsbeläge vorn und hinten
prüfen ............................................................... 6-18
Bremsflüssigkeitsstand prüfen ........................... 6-19
Bremsflüssigkeit wechseln ................................. 6-20
Bowdenzüge prüfen und schmieren................... 6-20
Gaszug und -drehgriff schmieren....................... 6-20
Fußbrems- und Schalthebel schmieren ............. 6-21
Handbrems- und Kupplungshebel schmieren .... 6-21
Seitenständer prüfen und schmieren ................. 6-21
Teleskopgabel prüfen ......................................... 6-22
Lenkung prüfen .................................................. 6-22
Radlager prüfen und warten .............................. 6-23
Batterie............................................................... 6-23
Sicherung wechseln ........................................... 6-25
Scheinwerferlampe auswechseln ....................... 6-27
Blinker- und Rücklicht-/Bremslichtlampe
auswechseln .................................................... 6-28
Fehlersuche ....................................................... 6-29
Fehlersuchdiagramm ......................................... 6-30
G_5el_PeriodicTOC.fm Page 1 Monday, May 1, 2000 11:08 AM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich. Die hier empfohlenen Zeit-
abstände für Wartung und Schmierung soll-
ten jedoch lediglich als Richtwerte für den
Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Belastung
und Einsatzgebiet können in Abweichung
des regelmäßigen Wartungsplans kürzere

Intervalle notwendig
werden.
Dieses Kapitel informiert über die wichtig-
sten Kontroll-, Einstellungs- und Schmie-
rungsarbeiten.
GW000060
WARNUNG
@ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese seinem YAMAHA-Händler
überlassen. @
GAU01129

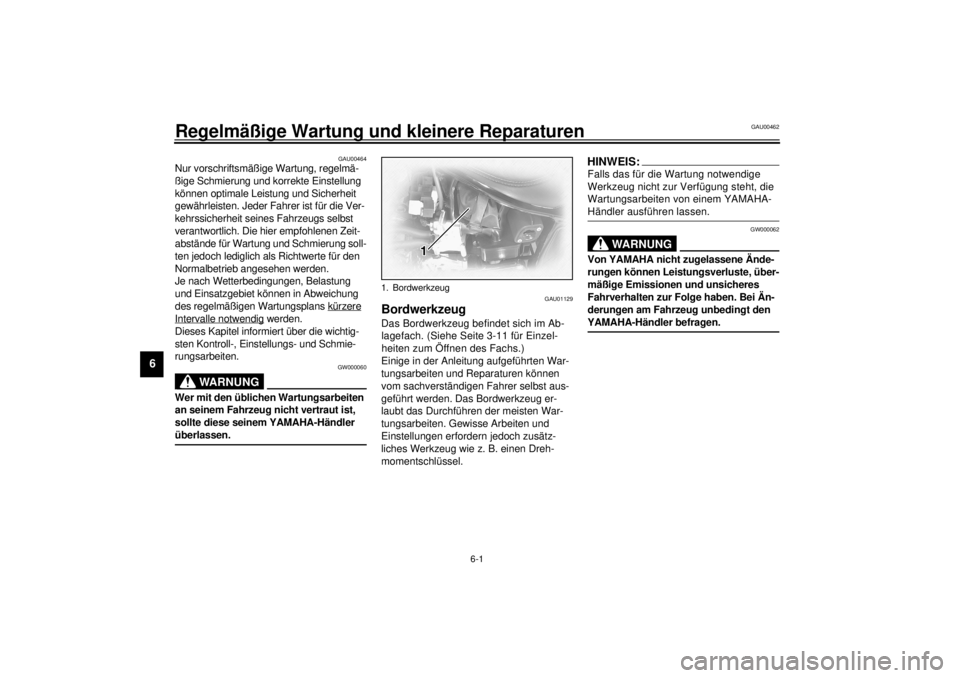

BordwerkzeugDas Bordwerkzeug befindet sich im Ab-
lagefach. (Siehe Seite 3-11 für Einzel-
heiten zum Öffnen des Fachs.)
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:@ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. @
GW000062
WARNUNG
@ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste, über-
mäßige Emissionen und unsicheres
Fahrverhalten zur Folge haben. Bei Än-
derungen am Fahrzeug unbedingt den
YAMAHA-Händler befragen. @
1. Bordwerkzeug
G_5el_Periodic.fm Page 1 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU00473
Wartungsintervalle und Schmierdienst
CP-01GNr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
2*Kraftstoffilter• Zustand prüfen.
• Gegebenenfalls erneuern.Ö
3 Zündkerzen• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.ÖÖÖ
4*Ventilspiel• Kontrollieren.
• Gegebenenfalls einstellen.ÖÖÖ
5 Luftfilter• Reinigen, ggf. erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen, ggf. erneuern.ÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
9*Räder• Auf Unwucht, Schlag und Beschädigung prüfen; Speichen auf
Beschädigung prüfen und Speichenspannung kontrollieren.
• Auswuchten, ggf. erneuern; Speichen nachspannen, ggf.
erneuern.ÖÖ
10*Reifen• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖ
G_5el_Periodic.fm Page 2 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
11
*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
12*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
13*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖ
14*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
15 Seitenständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
16*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖÖ
17*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.ÖÖ
18*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.ÖÖ
19*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖÖ
20 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖÖ
21 Ölfiltereinsatz• Erneuern.ÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_5el_Periodic.fm Page 3 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU02970
HINWEIS:@ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@22 Achsantriebsöl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Nach den ersten 1.000 km, danach alle 24.000 km, spätestens
nach 24 Monaten wechseln.ÖÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_5el_Periodic.fm Page 4 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Verkleidungsteil demontieren
und montierenDas hier abgebildete Verkleidungsteil muß
für manche in diesem Kapitel beschriebe-
nen Wartungs- und Reparaturarbeiten ab-
genommen werden. Für die Demontage
und Montage des Verkleidungsteiles kann
jeweils auf diesen Abschnitt zurückgegrif-
fen werden.
GAU00491

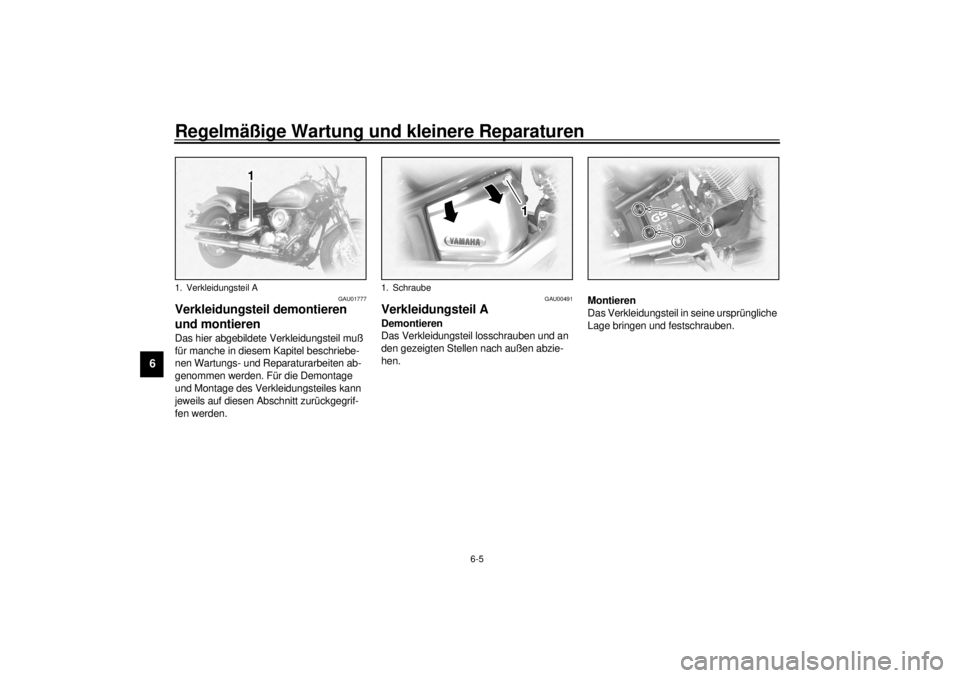

Verkleidungsteil ADemontieren
Das Verkleidungsteil losschrauben und an
den gezeigten Stellen nach außen abzie-
hen.Montieren
Das Verkleidungsteil in seine ursprüngliche
Lage bringen und festschrauben.
1. Verkleidungsteil A
1. Schraube
G_5el_Periodic.fm Page 5 Monday, May 1, 2000 11:08 AM
