YAMAHA XVS1100 2000 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00696

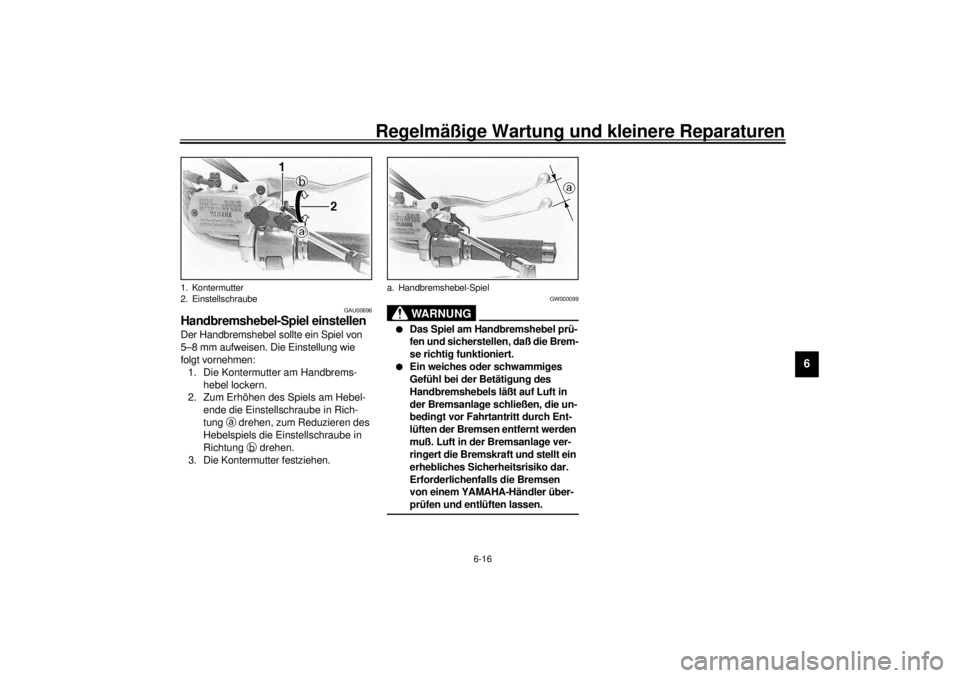

Handbremshebel-Spiel einstellenDer Handbremshebel sollte ein Spiel von
5–8 mm aufweisen. Die Einstellung wie
folgt vornehmen:
1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Spiels am Hebel-
ende die Einstellschraube in Rich-
tung
a drehen, zum Reduzieren des
Hebelspiels die Einstellschraube in
Richtung
b drehen.
3. Die Kontermutter festziehen.
GW000099
WARNUNG
@ l
Das Spiel am Handbremshebel prü-
fen und sicherstellen, daß die Brem-
se richtig funktioniert.
l
Ein weiches oder schwammiges
Gefühl bei der Betätigung des
Handbremshebels läßt auf Luft in
der Bremsanlage schließen, die un-
bedingt vor Fahrtantritt durch Ent-
lüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage ver-
ringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
Erforderlichenfalls die Bremsen
von einem YAMAHA-Händler über-
prüfen und entlüften lassen.
@
1. Kontermutter
2. Einstellschraube
a. Handbremshebel-Spiel
G_5el_Periodic.fm Page 16 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
GAU01746
Fußbremshebel-Position
einstellenDer Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Ober-
kante der Fußraste sollte laut Abbildung
82 mm betragen. Anderenfalls den Hebel
vom YAMAHA-Händler einstellen lassen.
GW000109
WARNUNG
@ Wenn sich Hand- oder Fußbremshebel
bei der Betätigung schwammig oder
weich anfühlen, befindet sich wahr-
scheinlich Luft im Bremssystem. Diese
muß unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt werden.
Luft im Bremssystem beeinträchtigt
dessen Funktion und kann schwere Un-
fälle verursachen. Gegebenenfalls die
Bremsen vom YAMAHA-Händler über-
prüfen und entlüften lassen. @
GAU00713
Hinterrad-Bremslichtschalter
einstellenDer mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Zum Ein-
stellen den Schalter festhalten und die Ein-
stellmutter verdrehen.
Die Einstellmutter in Richtung
a drehen,
um den Einschaltpunkt des Bremslicht-
schalters vorzuversetzen.
Die Einstellmutter in Richtung
b drehen,
um den Einschaltpunkt zurückzuversetzen.
a. Abstand Fußbremshebel–Fußraste
1. Bremslichtschalter
2. Einstellmutter
G_5el_Periodic.fm Page 17 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
GAU01314
Scheibenbremsbeläge vorn und
hinten prüfenDie Bremsbeläge weisen Verschleißanzei-
ger (Nuten) auf, die ein Prüfen der Brems-
beläge ohne Ausbau erlauben. Wenn die
Nuten fast
verschwunden sind, die Brems-
beläge schnellstmöglich vom YAMAHA-
Händler austauschen lassen.
1. Verschleißanzeiger
1. Verschleißanzeiger
G_5el_Periodic.fm Page 18 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00731
Bremsflüssigkeitsstand prüfenBei Bremsflüssigkeitsmangel kann Luft in
das Bremssystem eindringen und dessen
Funktion beeinträchtigen. Deshalb vor je-
dem Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen.
Folgende Vorsichtsmaßregeln beachten:l
Zum Ablesen des Bremsflüssigkeits-
stands den Lenker so halten, daß der
Vorratsbehälter des Hauptbremszylin-
ders waagrecht steht.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträch-
tigen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Hauptbremszylin-
der gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler
überprüfen lassen.
1. Minimalstand
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4
G_5el_Periodic.fm Page 19 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU00742
Bremsflüssigkeit wechselnDie Bremsflüssigkeit nur von einem
YAMAHA-Händler wechseln lassen.
Folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder
anderen Schäden vom YAMAHA-Händler
austauschen lassen:l
Dichtringe (alle zwei Jahre)
l
Bremsschläuche (alle vier Jahre)
GAU02962
Bowdenzüge prüfen und schmieren
GW000112
WARNUNG
@ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. @Die Seilzüge und Seilzugnippel regelmä-
ßig schmieren. Die Seilzüge bei Schwer-
gängigkeit vom YAMAHA-Händler aus-
tauschen lassen.
GAU00773
Gaszug und -drehgriff schmierenDa zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. Die Gehäuseschrauben
des Gasdrehgriffs lösen und den Griff ab-
nehmen. Jetzt den Seilzugnippel hochhal-
ten und einige Tropfen Öl in die Hülle und
auf den Zug träufeln. Griff und Gehäuse
werden an den Schmierstellen mit einem
geeigneten Universalschmierfett ge-
schmiert.
Empfohlenes Schmiermittel
Motoröl
G_5el_Periodic.fm Page 20 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU02984
Fußbrems- und Schalthebel

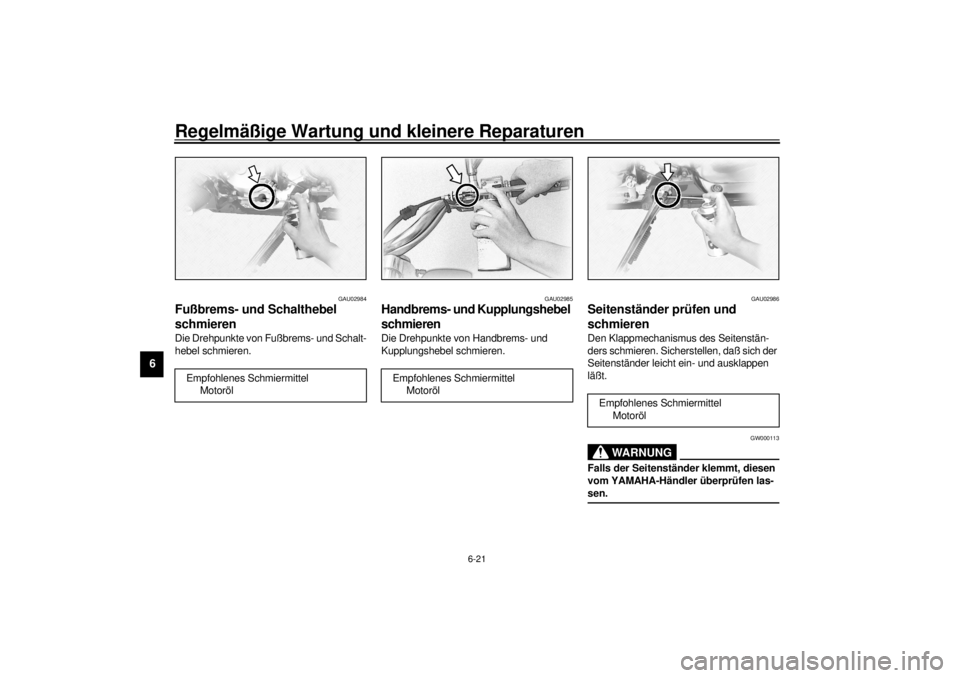

schmierenDie Drehpunkte von Fußbrems- und Schalt-
hebel schmieren.
GAU02985
Handbrems- und Kupplungshebel
schmierenDie Drehpunkte von Handbrems- und
Kupplungshebel schmieren.
GAU02986
Seitenständer prüfen und
schmierenDen Klappmechanismus des Seitenstän-
ders schmieren. Sicherstellen, daß sich der
Seitenständer leicht ein- und ausklappen
läßt.
GW000113
WARNUNG
@ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler überprüfen las-
sen. @
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl
G_5el_Periodic.fm Page 21 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU02939

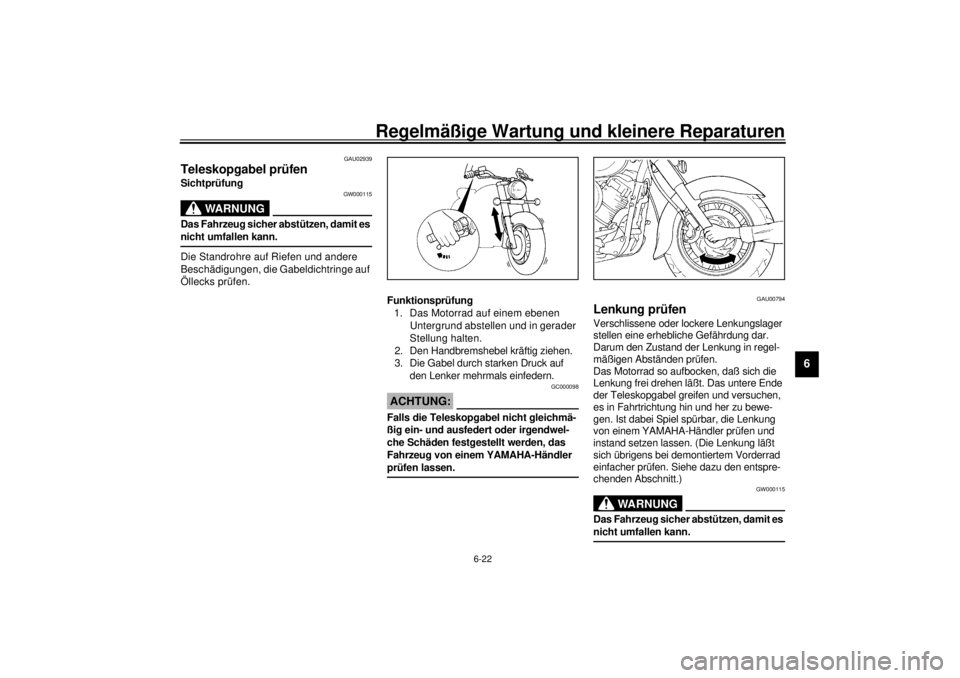

Teleskopgabel prüfenSichtprüfung
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Den Handbremshebel kräftig ziehen.
3. Die Gabel durch starken Druck auf
den Lenker mehrmals einfedern.
GC000098
ACHTUNG:@ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
prüfen lassen. @
GAU00794
Lenkung prüfenVerschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum den Zustand der Lenkung in regel-
mäßigen Abständen prüfen.
Das Motorrad so aufbocken, daß sich die
Lenkung frei drehen läßt. Das untere Ende
der Teleskopgabel greifen und versuchen,
es in Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die Lenkung
von einem YAMAHA-Händler prüfen und
instand setzen lassen. (Die Lenkung läßt
sich übrigens bei demontiertem Vorderrad
einfacher prüfen. Siehe dazu den entspre-
chenden Abschnitt.)
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @
G_5el_Periodic.fm Page 22 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU01144
Radlager prüfen und wartenFalls die Vorder- oder Hinterradlager zuviel
Spiel aufweisen oder die Räder nicht leicht-
gängig drehen, die Radlager von einem
YAMAHA-Händler überprüfen lassen.
GAU00800
BatterieDie Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.l
Bei Entladung die Batterie von einem
YAMAHA-Händler prüfen lassen.
l
Durch den Anbau elektrischer Neben-
verbraucher entlädt die Batterie sich
schneller und muß deshalb öfter auf-
geladen werden.
GC000101
ACHTUNG:@ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. @
GW000116
WARNUNG
@ Batterien enthalten giftige Schwefelsäu-
re, die schwere Verätzungen und blei-
bende Augenschäden hervorrufen kann.
Daher beim Umgang mit Batterien stets
einen geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Berüh-
rung bringen.
Erste Hilfel
Äußerlich
: Mit reichlich Wasser ab-
spülen.
l
Innerlich
: Große Mengen Wasser
trinken und sofort einen Arzt rufen.
l
Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Batterien erzeugen explosives Wasser-
stoffgas (Knallgas). Daher die Batterie
von Funken, offenen Flammen, brennen-
den Zigaretten und anderen Feuerquel-
len fernhalten. Beim Laden der Batterie
in geschlossenen Räumen für ausrei-
chende Belüftung sorgen. BATTERIEN
VON KINDERN FERNHALTEN.
@
G_5el_Periodic.fm Page 23 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
Batterie lagern
Vor einer mehr als einmonatigen Stillegung
die Batterie demontieren und an einem
kühlen, trockenen Ort lagern. Vor der Mon-
tage die Batterie vollständig aufladen.
GC000102
ACHTUNG:@ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Batte-
rie bleibende Schäden zu.
l
Zum Laden wartungsfreier Batteri-
en ist ein spezielles Ladegerät nötig
(Konstantspannung und -strom-
stärke oder nur Konstantspan-
nung). Konventionelle Ladegeräte
können die Lebensdauer wartungs-
freier Batterien vermindern. Sollten
Sie nicht mit Sicherheit über ein
korrektes Ladegerät verfügen, wen-
den Sie sich bitte an Ihren
YAMAHA-Händler.
l
Bei der Montage der Batterie unbe-
dingt auf richtige Polung achten.
@
1. Pluspol
2. Minuspol
G_5el_Periodic.fm Page 24 Monday, May 1, 2000 11:08 AM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU01711

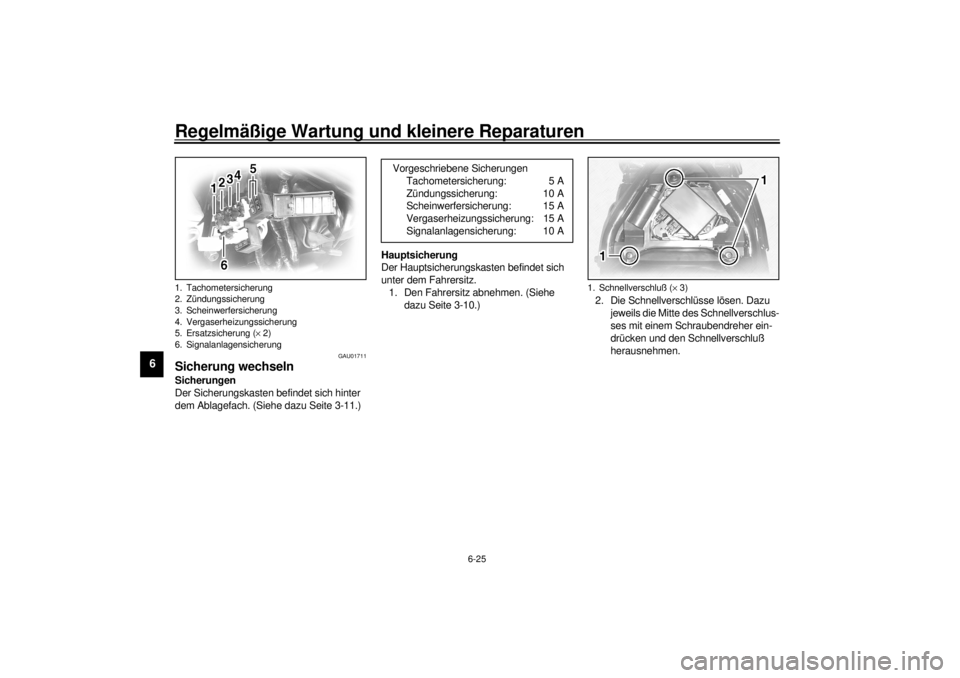

Sicherung wechselnSicherungen
Der Sicherungskasten befindet sich hinter
dem Ablagefach. (Siehe dazu Seite 3-11.)Hauptsicherung
Der Hauptsicherungskasten befindet sich
unter dem Fahrersitz.
1. Den Fahrersitz abnehmen. (Siehe
dazu Seite 3-10.)2. Die Schnellverschlüsse lösen. Dazu
jeweils die Mitte des Schnellverschlus-
ses mit einem Schraubendreher ein-
drücken und den Schnellverschluß
herausnehmen.1. Tachometersicherung
2. Zündungssicherung
3. Scheinwerfersicherung
4. Vergaserheizungssicherung
5. Ersatzsicherung (´ 2)
6. Signalanlagensicherung
Vorgeschriebene Sicherungen
Tachometersicherung: 5 A
Zündungssicherung: 10 A
Scheinwerfersicherung: 15 A
Vergaserheizungssicherung: 15 A
Signalanlagensicherung: 10 A
1. Schnellverschluß (´ 3)
G_5el_Periodic.fm Page 25 Monday, May 1, 2000 11:08 AM
