MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-26
6
3. Tire hacia la derecha del panel de la uni-
dad del encendedor para sacarlo.
Si se quema algún fusible, desconecte el inte-
rruptor principal y el interruptor del circuito re-
lacionado. Instale un fusible nuevo del amperaje
especificado. Conecte de nuevo los interrupto-
res y vea si funciona el dispositivo eléctrico Si el
fusible se quema inmediatamente otra vez, con-
sulte a un concesionario Yamaha.
SC000103
ATENCION:@ No emplee fusibles de amperaje más alto que
el recomendado. El cambio de un fusible por
otro de un amperaje inadecuado puede cau-
sar graves daños en el sistema eléctrico y pue-
de producir incluso un incendio. @4. Ponga el panel de la unidad del encende-
dor en la posición original e instale los fi-
jadores rápidos.
NOTA:@ Cuando instale un fijador rápido, empuje su par-
te posterior de pasador de modo que sobresalga
por la cabeza del fijador, e inserte entonces el fi-
jador y empuje el pasador que sobresale hasta
que quede empotrado en la cabeza del fijador. @5. Instale el asiento del conductor.
1. Panel de la unidad del encendedor
2. Fusible de repuesto
3. Fusible principal
Fusible principal especificado: 30 A
Después de la
extracciónAntes de la
installación
S_5el_Periodic.fm Page 26 Monday, May 1, 2000 11:05 AM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU00833
Reemplazo de la bombilla del faroEsta motocicleta está equipada con un faro de
bombilla de cuarzo.
Si la bombilla se funde, cambiarla mediante el
siguiente procedimiento:
1. Extraiga los tornillos de la unidad del faro.
2. Extraiga los conectores, la unidad del faro
y luego la cubierta de la bombilla.3. Girar el portabombillas hacia la izquierda
para extraer la bombilla defectuosa.
SW000119
ADVERTENCIA
@ Mantenga artículos inflamable y las manos
apartados de la bombilla cuando esté encen-
dida, porque estará caliente. No toque la
bombilla hasta que no se haya enfriado. @4. Colocar una bombilla nueva en el porta-
bombillas.
1. Tornillo (´ 2)
1. Portabombillas
1. No toque
S_5el_Periodic.fm Page 27 Monday, May 1, 2000 11:05 AM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-28
6
SC000105
ATENCION:@ No toque la parte de vidrio de la bombilla.
Evite las manchas de aceite, porque de lo con-
trario la transparencia del vidrio, vida útil de
la bombilla y el flujo luminoso quedarían ad-
versamente afectados. Si una bombilla se en-
sucia con aceite, límpiela bien con un paño
humedecido con alcohol o disolvente. @5. Instale la cubierta de la bombilla, los co-
nectores y la unidad del faro. Solicite a un
concesionario Yamaha que ajuste el haz
de la luz del faro si es necesario.
SAU00855
Reemplazo de la señal de giro y de la
bombilla de la luz trasera1. Extraiga los tornillos y la lente.
2. Presione la bombilla hacia adentro y gírela
hacia la izquierda.
3. Ponga una bombilla nueva en el receptá-
culo. Presione la bombilla hacia adentro y
gírela hacia la derecha hasta que quede
acoplada en el receptáculo.
4. Instale la lente y los tornillos.
SC000108
ATENCION:@ No sobreapriete los tornillos porque podría
romperse la lente. @1. Tornillo (´ 2)
1. Tornillo (´ 2)
S_5el_Periodic.fm Page 28 Monday, May 1, 2000 11:05 AM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU01008
Localización y reparación de averíasAunque las motos Yamaha pasan por un riguro-
so control de inspección, antes de salir de fábri-
ca, existe la posibilidad de que ocurran
problemas de funcionamiento.
Además, cualquier problema menor de los siste-
mas de combustible, compresión o encendido,
pueden desmejorar la calidad del arranque o de
potencia. Por ello, presentamos la gráfica de lo-
calización de fallas que ofrece procedimientos
rápidos y sencillos para realizar comprobacio-
nes.
Si su moto requiere alguna reparación, llévela a
su concesionario Yamaha, en donde técnicos
expertos, que cuentan con modernos equipos y
herramientas, aplican su experiencia y conci-
mientos especializados para ofrecer un servicio
inmejorable a su moto. Use siempre repuestos
auténticos Yamaha, ya que cualquier imitación
siempre es de inferior calidad y rendimiento;
por lo cual, duran menos y pueden dar lugar a
averías muy costosas.S_5el_Periodic.fm Page 29 Monday, May 1, 2000 11:05 AM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-30
6
SAU01297
Gráfico de localización y reparación de averías
SW000125
ADVERTENCIA
@ Nunca verificar el sistema de combustible mientras se fuma o en las inmediaciones de llamas. @
2. Compresión
3. Encendido
4. Batería 1. CombustibleCompruebe si hay combus-
tible en el depósito de com-
bustible.Combustible
suficiente.
Algo de combus-
tible.Pase a la comprobación de la compresión.
Suministre
combustible.
Emplee el arrancador eléc-
trico.Hay compresión.
Sin compresión.Pase a la comprobación del encendido.
Solicite la inspección a un concesionario
Yamaha.
Saque la bujías y comprue-
be el electrodos.Húmeda.
Seca.Limpie frotando con un paño seco y ajuste el
huelgo de la bujía o reemplace la bujías.
Solicite la inspección a un concesionario
Yamaha.Abra el acelerador hasta la mitad y arranque
el motor.
El motor no arranca; pase a la comprobación
de la batería.
Emplee el arrancador eléc-
trico.El motor vira con rapidez.
El motor vira con lentitud.Batería en buen estado.
Compruebe las conexiones
o recargue.
El motor no arranca, pase a la comprobación de la compresión.
El motor no arranca, solicite la inspección a
un concesionario Yamaha.
S_5el_Periodic.fm Page 30 Monday, May 1, 2000 11:05 AM

S_5el_Periodic.fm Page 31 Monday, May 1, 2000 11:05 AM

7
CUIDADOS Y ALMACENAJE DE LA MOTOCICLETA

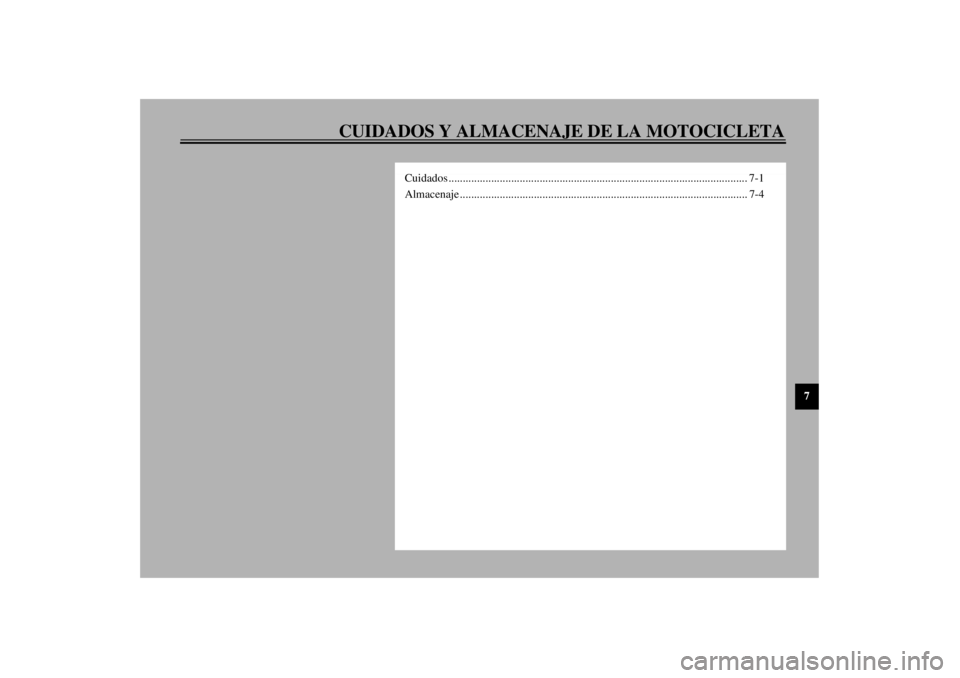

Cuidados ......................................................................................................... 7-1

Almacenaje ..................................................................................................... 7-4
S_5el_CleaningTOC.fm Page 1 Monday, May 1, 2000 11:06 AM

7-1
7
SAU01521
7-CUIDADOS Y ALMACENAJE DE LA MOTOCICLETACuidadosLa exposición de su tecnología hace que una
motocicleta sea atractiva, pero también vulnera-
ble. Aunque se emplean componentes de alta
calidad, no todos ellos tienen resistencia antico-
rrosiva. Mientras que un tubo de escape oxidado
puede no apreciarse en un automóvil, no hace
buen efecto en una motocicleta. Sin embargo,
los cuidados frecuentes y adecuados manten-
drán atractiva su motocicleta, alargarán su vida
útil de servicio y mantendrán su rendimiento.
Además, la garantía menciona que deben reali-
zarse los cuidados correctos del vehículo. Por
todas estas razones, se recomienda que observe
las siguientes precauciones de limpieza y de al-
macenaje.Antes de la limpieza
1. Cubra las salidas del silenciador con unas
bolsas de plástico.
2. Asegúrese de que todas las tapas y cubier-
tas, así como acopladores y conectores
eléctricos, incluyendo las tapas de bujía,
estén instaladas con seguridad.
3. Extraiga la suciedad persistente, como del
aceite quemado en el cárter, con un agente
desengrasador y un cepillo, pero no apli-
que nunca tales productos en los sellos,
empaquetaduras, ni ejes de las ruedas.
Aclare siempre la suciedad y el desengra-
sador con agua.Limpieza
Después de la utilización normal
Extraiga la suciedad con agua tibia, detergente
neutro y una esponja limpia, y aclare con mucha
agua limpia. Para las partes de acceso difícil,
emplee un cepillo para dientes o botellas. La su-
ciedad persistente y los insectos saldrán con más
facilidad si se cubre el área con un paño hume-
decido durante algunos minutos antes de efec-
tuar la limpieza.
S_5el_Cleaning.fm Page 1 Monday, May 1, 2000 11:07 AM

CUIDADOS Y ALMACENAJE DE LA MOTOCICLETA
7-2
7
SCA00010
ATENCION:@ l
Evite el empleo de limpiadores de rue-
das con ácidos fuertes, especialmente en
las ruedas dentadas. Si emplea estos
productos para las partes con suciedad
difícil de sacar, no los deje más tiempo
del indicado, y luego aclare bien y por
completo con agua, seque inmediata-
mente la parte y aplique rociador de
protección contra la corrosión.
l
La limpieza inadecuada puede causar
daños en los parabrisas, carenajes, pa-
neles, y otras partes de plástico. Emplee
sólo un paño limpio o una esponja con
detergente suave y agua para limpiar
las partes de plástico.
l
No emplee productos químicos fuertes
en las partes de plástico. Evite el empleo
de paños o esponjas que hayan estado
en contacto con productos de limpieza
abrasivos fuertes, solvente o disolvente,
combustible (gasolina), productos para
sacar la oxidación o inhibidores, líquido
de frenos, anticongelante, o electrólito.
l
No emplee lavadores a alta presión ni
limpiadores con surtidor de vapor por-
que causan infiltración de agua y dete-
rioro en las partes siguientes: sellos (de
los cojinetes de las ruedas, cojinetes del
brazo oscilante, horquillas y frenos),
componentes eléctricos (acopladores,
conectores, instrumentos, interruptores
y luces), mangueras del respiradero y
rejillas de ventilación.
l
Para motocicletas equipadas con para-
brisas: No emplee limpiadores fuertes
ni esponjas duras porque causan daños
o rayadas. Algunos compuestos limpia-
dores para plásticos pueden dejar raya-
das en el parabrisas. Pruebe el producto
en una parte pequeña escondida del pa-
rabrisas para asegurarse de que no deja
marcas. Si se raya el parabrisas, emplee
un compuesto pulidor para plásticos de
alta calidad después del lavado.
@Después de circular bajo la lluvia, cerca del maro por carreteras por las que se había esparcidosalPuesto que el salitre o la sal que se rocía en las
carreteras en invierno son muy corrosivos en
combinación con el agua, lleve a cabo los pasos
siguientes después de circular bajo la lluvia, cer-
ca del mar o por carreteras por las que se había
esparcido sal. (La sal rociada en invierno puede
quedar en la carretera hasta entrada la primave-
ra.)
S_5el_Cleaning.fm Page 2 Monday, May 1, 2000 11:07 AM

CUIDADOS Y ALMACENAJE DE LA MOTOCICLETA
7-3
7
1. Limpie la motocicleta con agua fría y ja-
bón después de haberse enfriado el motor.
SCA00012
ATENCION:@ No emplee agua tibia porque aumenta la ac-
ción corrosiva de la sal. @2. Asegúrese de aplicar un rociado protector
contra la corrosión en todas las superficies
metálicas (incluso las partes cromadas o
chapadas de níquel) para evitar la corro-
sión.Después de la limpieza
1. Seque la motocicleta con una gamuza o un
paño absorbente.
2. Emplee un pulidor para partes cromadas
para sacar brillo a las partes cromadas, de
aluminio y de acero inoxidable, incluyen-
do el sistema de escape. (Con pulidores
puede sacarse incluso el descolorido indu-
cido térmicamente de los sistemas de esca-
pe de acero inoxidable.)
3. Para evitar la corrosión, se recomienda
aplicar una atomización de protección
contra la corrosión en todas las superficies
metálicas (incluso las partes cromadas y
chapadas de níquel).
4. Emplee aceite atomizado, como pueda ser
un limpiador universal, para sacar la sucie-
dad que haya podido quedar.
5. Retoque los pequeños daños en la pintura
causados por las piedras, etc.
6. Aplique cera a todas las superficies pinta-
das.
7. Deje que la motocicleta se seque por com-
pleto antes de guardarla o de cubrirla.
SWA00001
ADVERTENCIA
@ Asegúrese de que no haya aceite ni cera en los
frenos y neumáticos. Si es necesario, limpie
los discos y forros de los frenos con limpiador
de discos de frenos regular o con acetona, y
lave los neumáticos con agua tibia y jabón
suave. Luego, pruebe con cuidado la motoci-
cleta para comprobar el rendimiento de fre-
nado y el comportamiento de viraje. @
SCA00013
ATENCION:@ l
Aplique aceite atomizado y cera y frote
las partes con cantidades excesivas.
l
No aplique nunca aceite ni cera en las
partes de goma ni de plástico, sino que
deberá tratar tales partes con un pro-
ducto adecuado.
l
No emplee compuestos pulidores abra-
sivos porque sacan la pintura.
@NOTA:@ Consulte a un concesionario Yamaha para que
le aconseje los productos que debe utilizar. @
S_5el_Cleaning.fm Page 3 Monday, May 1, 2000 11:07 AM
