ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU00833

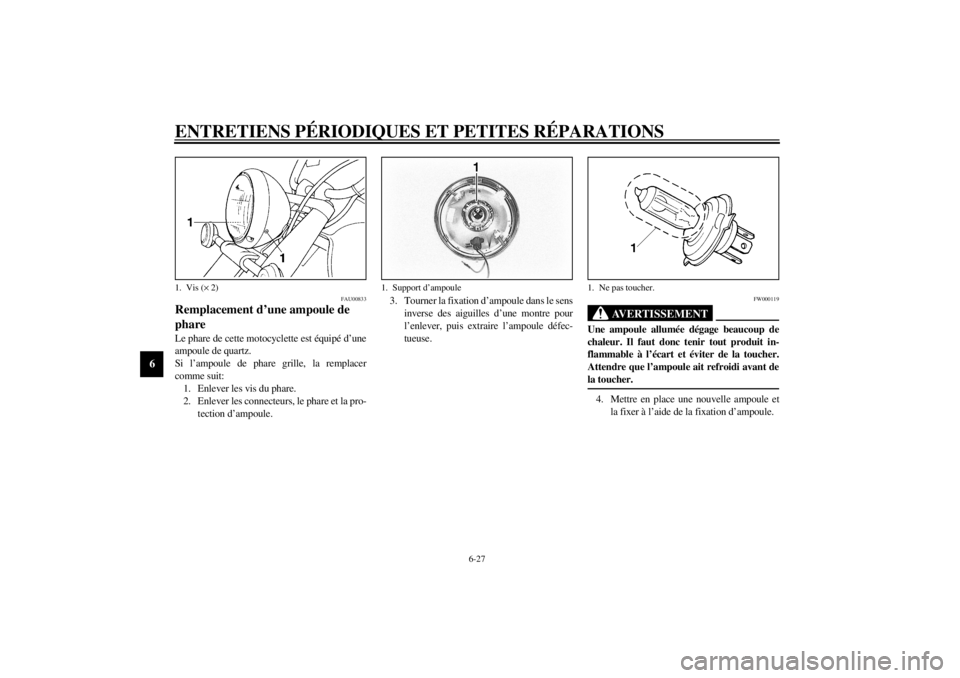

Remplacement d’une ampoule de
phareLe phare de cette motocyclette est équipé d’une
ampoule de quartz.
Si l’ampoule de phare grille, la remplacer
comme suit:
1. Enlever les vis du phare.
2. Enlever les connecteurs, le phare et la pro-
tection d’ampoule.3. Tourner la fixation d’ampoule dans le sens
inverse des aiguilles d’une montre pour
l’enlever, puis extraire l’ampoule défec-
tueuse.
FW000119
AVERTISSEMENT
@ Une ampoule allumée dégage beaucoup de
chaleur. Il faut donc tenir tout produit in-
flammable à l’écart et éviter de la toucher.
Attendre que l’ampoule ait refroidi avant de
la toucher. @4. Mettre en place une nouvelle ampoule et
la fixer à l’aide de la fixation d’ampoule.
1. Vis (
´ 2)
1. Support d’ampoule
1. Ne pas toucher.
F_5el_Periodic.fm Page 27 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FC000105

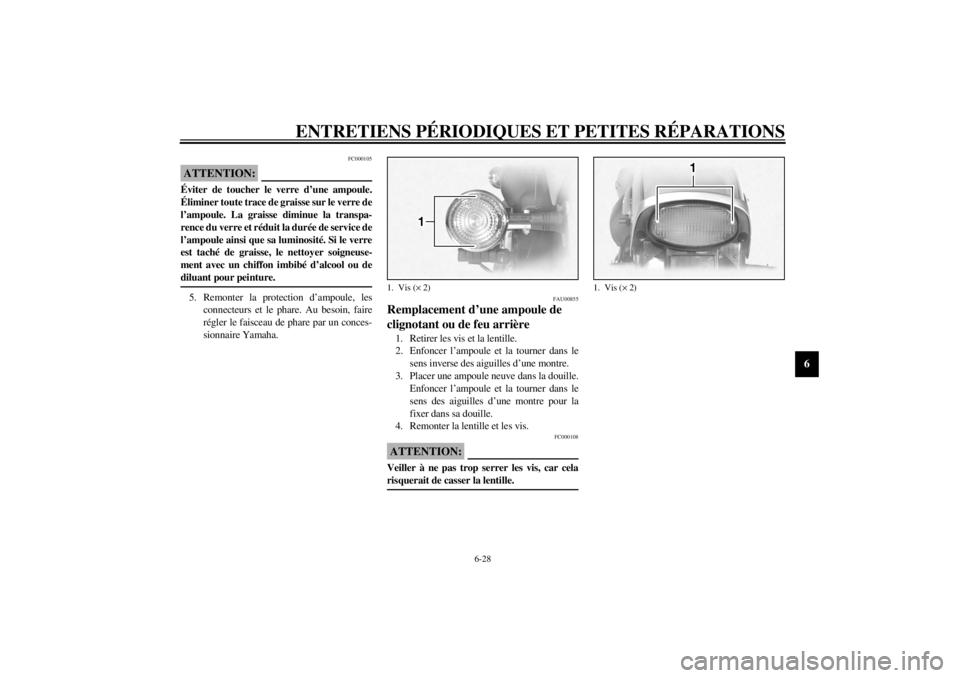

ATTENTION:@ Éviter de toucher le verre d’une ampoule.
Éliminer toute trace de graisse sur le verre de
l’ampoule. La graisse diminue la transpa-
rence du verre et réduit la durée de service de
l’ampoule ainsi que sa luminosité. Si le verre
est taché de graisse, le nettoyer soigneuse-
ment avec un chiffon imbibé d’alcool ou de
diluant pour peinture. @5. Remonter la protection d’ampoule, les
connecteurs et le phare. Au besoin, faire
régler le faisceau de phare par un conces-
sionnaire Yamaha.
FAU00855
Remplacement d’une ampoule de
clignotant ou de feu arrière1. Retirer les vis et la lentille.
2. Enfoncer l’ampoule et la tourner dans le
sens inverse des aiguilles d’une montre.
3. Placer une ampoule neuve dans la douille.
Enfoncer l’ampoule et la tourner dans le
sens des aiguilles d’une montre pour la
fixer dans sa douille.
4. Remonter la lentille et les vis.
FC000108
ATTENTION:@ Veiller à ne pas trop serrer les vis, car cela
risquerait de casser la lentille. @1. Vis (
´ 2)
1. Vis (
´ 2)
F_5el_Periodic.fm Page 28 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU01008
DépannageBien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir.
Toute défectuosité des systèmes d’alimentation,
de compression ou d’allumage peut entraîner
des problèmes de démarrage et une perte de
puissance. Le tableau de dépannage décrit la
marche à suivre pour effectuer des contrôles ra-
pides et faciles.
Si une réparation quelconque est requise, con-
fier la motocyclette à un concessionnaire
Yamaha. Les techniciens qualifiés Yamaha dis-
posent en effet des connaissances, du savoir-
faire et des outils nécessaires à l’entretien cor-
rect de la motocyclette. Pour tout remplacement,
utiliser exclusivement des pièces Yamaha d’ori-
gine. En effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront donc
plus rapidement et leur utilisation pourrait en-
traîner des réparations onéreuses.F_5el_Periodic.fm Page 29 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU01297
Tableau de dépannage
FW000125
AVERTISSEMENT
@ Ne jamais contrôler le système d’alimentation en carburant en fumant, ou à proximité d’une flamme. @
2. Compression
3. Allumage
4. Batterie 1. CarburantVérifier s’il y a du carbu-
rant dans le réservoir.Assez de carburant
Pas de carburantVérifier la compression.
Se ravitailler en carburant.
Utiliser le démarreur
électrique.Compression
Pas de compressionVérifier l’allumage.
Demander à un concessionnaire Yamaha de vérifier.
Enlever les bougies et
contrôler les électrodes.Humides
SèchesNettoyer avec un chiffon sec et régler
l’écartement ou remplacer les bougies.
Demander à un concessionnaire Yamaha de
vérifier.Ouvrir à moitié la poignée des gaz et
mettre le moteur en marche.
Le moteur ne se met pas en marche.
Vérifier la batterie.
Utiliser le démarreur élec-
trique.Le moteur tourne rapi-
dement.
Le moteur tourne lente-
ment.La batterie est en bon état.
Vérifier les connexions ou
recharger.
Le moteur ne se met pas en marche.
Vérifier la compression.
Le moteur ne se met pas en marche.
Demander à un concessionnaire
Yamaha de vérifier.
F_5el_Periodic.fm Page 30 Friday, July 2, 1999 10:45 AM

F_5el_Periodic.fm Page 31 Friday, July 2, 1999 10:45 AM

7

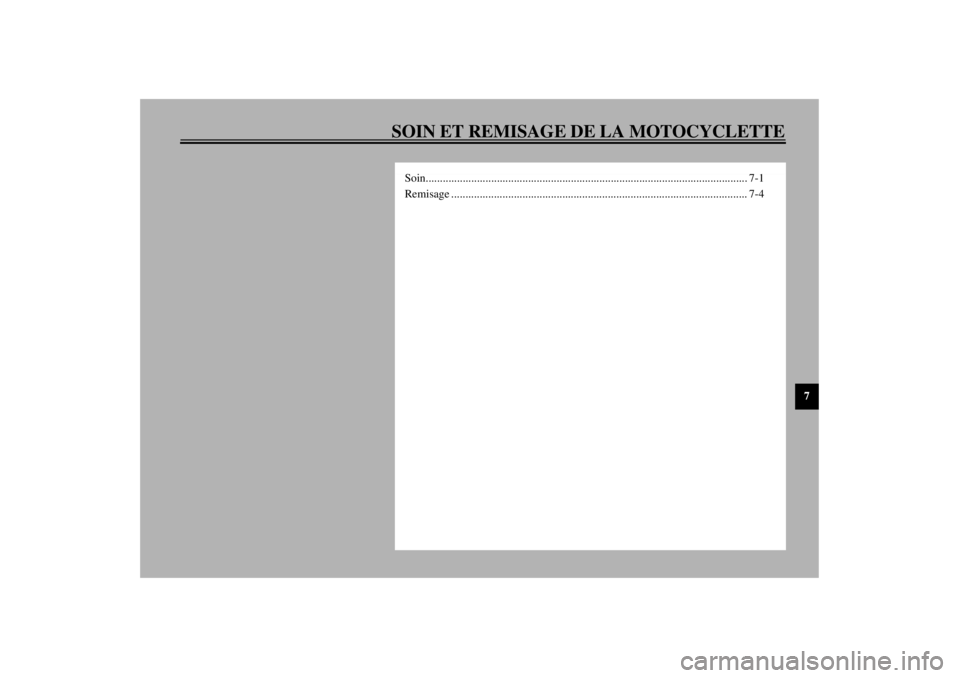

SOIN ET REMISAGE DE LA MOTOCYCLETTE
Soin................................................................................................................. 7-1
Remisage ........................................................................................................ 7-4
F_5el_CleaningTOC.fm Page 1 Friday, July 2, 1999 10:47 AM

7-1
7
FAU01521
7 -SOIN ET REMISAGE DE LA MOTOCYCLETTESoinUn des attraits incontestés de la motocyclette ré-
side dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vulnéra-
bilité. Bien que ses organes soient tous d’excel-
lente qualité, ils ne résistent néanmoins pas tous
à la rouille. Si un tuyau d’échappement rouillé
peut passer inaperçu sur une voiture, l’effet sur
une motocyclette est plutôt disgracieux. Un en-
tretien adéquat régulier lui permettra non seule-
ment de conserver toute son allure et ses perfor-
mances, mais également de prolonger sa durée
de service. Il faut également garder à l’esprit que
l’entretien correct du véhicule est une des condi-
tions de validité de la garantie. Il est dès lors re-
commandé de respecter les consignes de net-
toyage et de remisage suivantes:Avant le nettoyage
1. Recouvrir la sortie des pots d’échappe-
ment de sachets en plastique.
2. S’assurer que tous les couvercles et ca-
ches, les capuchons de bougie, ainsi que
les coupleurs et les connecteurs électri-
ques, sont fermement et correctement ins-
tallés.
3. Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter, à l’aide
d’un dégraissant et d’une brosse, mais ne
jamais appliquer de dégraissant sur les
joints et les axes de roue. Toujours rincer
la crasse et le dégraissant à l’eau.Nettoyage
Après utilisation dans des conditions normales
Nettoyer la crasse à l’aide d’eau chaude, d’un
détergent neutre et d’une éponge douce et pro-
pre, puis rincer abondamment à l’eau claire. Re-
courir à une brosse à dents ou à un rince-bou-
teilles pour atteindre les pièces d’accès difficile.
Pour faciliter l’élimination des taches plus tena-
ces et des insectes, déposer un chiffon humide
sur ceux-ci quelques minutes avant de procéder
au nettoyage.
F_5el_Cleaning.fm Page 1 Friday, July 2, 1999 10:48 AM

SOIN ET REMISAGE DE LA MOTOCYCLETTE
7-2
7
FCA00010
ATTENTION:@ l
Éviter de nettoyer les roues, surtout cel-
les à rayons, avec des produits net-
toyants trop acides. S’il est nécessaire
d’utiliser ce type de produit pour élimi-
ner des taches tenaces, veiller à ne pas
l’appliquer plus longtemps que pres-
crit. Rincer ensuite abondamment à
l’eau, sécher immédiatement, puis va-
poriser un produit anticorrosion.
l
Un nettoyage inapproprié risque d’en-
dommager les pièces en plastique, telles
que bulle ou pare-brise, carénages et ca-
ches. Nettoyer les pièces en plastique ex-
clusivement avec des chiffons ou épon-
ges et de l’eau et des détergents doux.
l
Ne jamais enduire les pièces en plasti-
que de produits chimiques mordants.
Ne pas utiliser des chiffons ou éponges
imbibés de produits nettoyants abrasifs,
de dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.
l
Ne pas utiliser des portiques de lavage à
eau à haute pression ou au jet de va-
peur. Cela provoquerait des infiltra-
tions d’eau qui endommageraient les
pièces suivantes: joints (de roulements
de roue, de roulement de bras oscillant,
de fourche et de freins), composants
électriques (coupleurs, connecteurs,
instruments, contacteurs et feux), flexi-
bles et reniflards.
l
Motocyclettes équipées d’un pare-brise
ou d’une bulle: ne pas utiliser de pro-
duits de nettoyage abrasifs ni des épon-
ges dures afin d’éviter de les griffer ou
de les ternir. Certains produits de net-
toyage pour plastique risquent de grif-
fer le pare-brise ou la bulle. Faire un es-
sai sur une zone en dehors du champ de
visibilité afin de s’assurer que le produit
ne les endommage pas. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques après
le nettoyage.
@Après utilisation sous la pluie, à proximité de lamer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin et du
sel répandu sur les routes en hiver. Il convient
dès lors d’effectuer les travaux suivants après
chaque randonnée sous la pluie, à proximité de
la mer ou sur des routes salées. (Il peut rester des
traces du sel répandu sur les routes bien après la
venue du printemps.)
F_5el_Cleaning.fm Page 2 Friday, July 2, 1999 10:48 AM

SOIN ET REMISAGE DE LA MOTOCYCLETTE
7-3
7
1. Nettoyer la motocyclette à l’eau froide sa-
vonneuse en veillant à ce que le moteur
soit froid.
FCA00012
ATTENTION:@ Ne pas utiliser d’eau chaude, car celle-ci aug-
menterait l’action corrosive du sel. @2. Protéger le véhicule de la corrosion en va-
porisant un produit anticorrosion sur tou-
tes les surfaces métalliques, y compris les
surfaces chromées ou nickelées.Après le nettoyage
1. Sécher la motocyclette à l’aide d’une peau
de chamois ou d’un tissu absorbant.
2. Frotter les pièces en chrome, en alumi-
nium ou en acier inoxydable, y compris le
système d’échappement, à l’aide d’un pro-
duit d’entretien pour chrome. Cela per-
mettra même d’éliminer les décolorations
du système d’échappement en acier inoxy-
dable dues à la chaleur.
3. Une bonne mesure de prévention contre la
corrosion consiste à vaporiser un produit
anticorrosion sur toutes les surfaces métal-
liques, y compris les surfaces chromées ou
nickelées.
4. Les taches qui subsistent peuvent être éli-
minées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups occa-
sionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les surfaces
peintes.
7. Veiller à ce que la motocyclette soit par-
faitement sèche avant de la remiser ou de
la couvrir.
FWA00001
AVERTISSEMENT
@ S’assurer de ne pas avoir appliqué d’huile ou
de cire sur les freins et les pneus. Si néces-
saire, nettoyer les disques et les garnitures de
frein à l’aide d’un produit spécial pour dis-
que de frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au détergent doux.
Effectuer ensuite un test de conduite afin de
vérifier le freinage et la prise de virages. @
FCA00013
ATTENTION:@ l
Pulvériser modérément huile et cire et
essuyer tout excès.
l
Ne jamais enduire les pièces en plasti-
que ou en caoutchouc d’huile ou de cire.
Recourir à un produit spécial.
l
Éviter l’emploi de produits de polissage
mordants, car ceux-ci attaquent la pein-
ture.
@N.B.:@ Pour toute question relative au choix et à l’em-
ploi des produits d’entretien, consulter un con-
cessionnaire Yamaha. @
F_5el_Cleaning.fm Page 3 Friday, July 2, 1999 10:48 AM

SOIN ET REMISAGE DE LA MOTOCYCLETTE
7-4
7
RemisageRemisage de courte durée
Veiller à remiser la motocyclette dans un en-
droit frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir la
motocyclette d’une housse poreuse.
FCA00014
ATTENTION:@ l
Entreposer la motocyclette dans un en-
droit mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée provoque-
ront des infiltrations et de la rouille.
l
Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides, des
étables (en raison de la présence d’am-
moniaque) et à proximité de produits
chimiques.
@
Remisage de longue durée
Avant de remiser la motocyclette pour plusieurs
mois:
1. Suivre toutes les instructions de la section
“Soin” de ce chapitre.
2. Vidanger la cuve à niveau constant des
carburateurs en dévissant les boulons de
vidange afin de prévenir toute accumula-
tion de dépôts. Verser l’essence ainsi vi-
dangée dans le réservoir de carburant.
3. Uniquement pour les motocyclettes équi-
pées d’un robinet de carburant disposant
d’une position “OFF”: placer le robinet de
carburant sur “OFF”.
4. Faire le plein de carburant et, si disponi-
ble, ajouter un stabilisateur de carburant
afin d’éviter que le réservoir ne rouille et
que le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous afin de pro-
téger les cylindres, les segments, etc. con-
tre la corrosion.
a. Retirer les capuchons de bougie et déposer
les bougies.
b. Verser une cuillerée à café d’huile de mo-
teur dans chaque orifice de bougie.c. Remonter les capuchons de bougie sur les
bougies et placer ces dernières sur la cu-
lasse de sorte que leurs électrodes soient
mises à la terre. (Cette technique permettra
de limiter la production d’étincelles à
l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises
à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi des cylindres.)
e. Retirer les capuchons de bougie des bou-
gies, installer ces dernières et monter en-
suite les capuchons.
FWA00003
AVERTISSEMENT
@ Avant de faire tourner le moteur, veiller à
mettre la bougie à la masse afin d’éviter la
production d’étincelles, car celles-ci pour-
raient être à l’origine de dommages et de
brûlures. @6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les le-
viers, pédales et de la béquille latérale et/
ou centrale.
F_5el_Cleaning.fm Page 4 Friday, July 2, 1999 10:48 AM
