UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU00423
Passage des vitessesLa boîte de vitesses permet d’utiliser au maxi-
mum la puissance du moteur à une vitesse don-
née lors des démarrages, accélérations, montées
des côtes, etc. Les positions de la pédale de sé-
lection sont indiquées sur l’illustration.
Pour passer au point mort, enfoncer la pédale de
sélection à plusieurs reprises jusqu’à ce qu’elle
arrive en fin de course, puis la relever légère-
ment.
FC000048
ATTENTION:@ l
Ne pas rouler trop longtemps en roue li-
bre lorsque le moteur est coupé et ne
pas remorquer la motocyclette sur de
longues distances. Même au point mort,
le graissage de la boîte de vitesses ne
s’effectue correctement que lorsque le
moteur tourne. Un graissage insuffisant
risque d’endommager la boîte de vites-
ses.
l
Toujours débrayer avant de changer de
vitesse. Le moteur, la boîte de vitesses et
la transmission ne sont pas conçus pour
résister au choc infligé par un passage
en force des rapports et peuvent être en-
dommagés si l’on change de rapport
sans débrayer.
@
FAU02941
Points de changement de vitesse
recommandés (uniquement pour la
Suisse)Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-25FN.B.:@ Avant de rétrograder de la 4e à la 2e, réduire la
vitesse de la motocyclette à 35 km/h. @
Point de changement de
vitesse en accélération
(km/h)
1re®2e
2e®3e
3e®4e
4e®5e23
36
50
60
F_5el_Operation.fm Page 5 Friday, July 2, 1999 10:44 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-6
5
FAU00424
Économie de carburantLa consommation de carburant de la motocy-
clette dépend largement du style de conduite.
Afin d’économiser le carburant:l
Faire chauffer le moteur avant chaque dé-
marrage.
l
Refermer le starter (enrichisseur) dès que
possible.
l
Passer sans tarder aux rapports élevés et
éviter de faire tourner le moteur trop vite
durant les accélérations.
l
Éviter les doubles débrayages et ne pas
donner de gaz quand on rétrograde. Ne ja-
mais emballer le moteur à vide.
l
Arrêter le moteur au lieu de le laisser tour-
ner longtemps au ralenti (embouteillages,
feux rouges, passages à niveau).
FAU01128
Rodage du moteurLa période la plus importante de la vie d’un mo-
teur sont ses 1.600 premiers kilomètres. C’est
pourquoi il est indispensable de lire attentive-
ment ce qui suit. Le moteur étant neuf, il faut
éviter de le soumettre à un effort excessif pen-
dant les premiers 1.600 km. Les organes mobi-
les du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à
pleins gaz de façon prolongée, et éviter tout ex-
cès susceptible de provoquer la surchauffe du
moteur.
FAU01171
0 à 1.000 km
Ne pas ouvrir les gaz à plus de 1/3.
1.000 à 1.600 km
Ne pas rouler de façon continue à 1/2 d’ouver-
ture des gaz.
FC000056
ATTENTION:@ Veiller à remplacer l’huile de moteur, le filtre
à huile et l’huile de transmission finale après
1.000 km d’utilisation. 1.600 km et au-delà
On peut rouler normalement.
FC000049
ATTENTION:@ Si un problème quelconque survenait au mo-
teur durant la période de rodage, consulter
immédiatement un concessionnaire Yamaha. @
F_5el_Operation.fm Page 6 Friday, July 2, 1999 10:44 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-7
5
FAU00457
StationnementPour stationner la motocyclette, arrêter le mo-
teur et retirer la clé de contact. Placer le robinet
de carburant sur “OFF” chaque fois que le mo-
teur est coupé.
FW000058
AVERTISSEMENT
@ Les éléments du système d’échappement sont
chauds. Garer la motocyclette dans un en-
droit où les piétons et les enfants ne risquent
pas de la toucher. Ne pas garer la motocy-
clette dans une descente ou sur un sol meuble,
car elle pourrait facilement se renverser. @F_5el_Operation.fm Page 7 Friday, July 2, 1999 10:44 AM

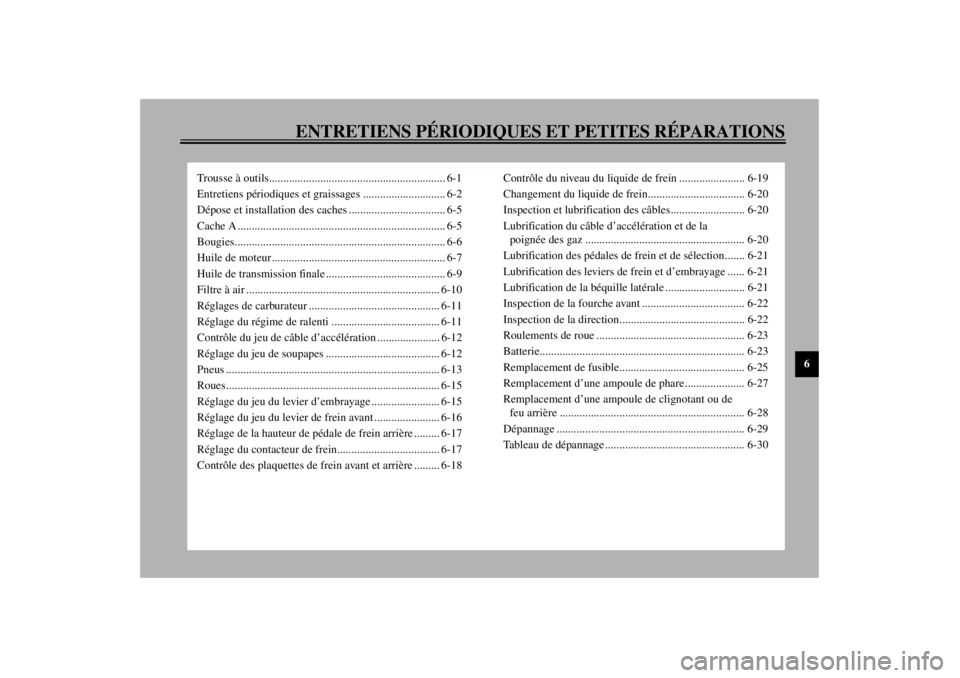

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Trousse à outils.............................................................. 6-1
Entretiens périodiques et graissages ............................. 6-2
Dépose et installation des caches .................................. 6-5
Cache A ......................................................................... 6-5
Bougies.......................................................................... 6-6
Huile de moteur............................................................. 6-7
Huile de transmission finale .......................................... 6-9
Filtre à air .................................................................... 6-10
Réglages de carburateur .............................................. 6-11
Réglage du régime de ralenti ...................................... 6-11
Contrôle du jeu de câble d’accélération ...................... 6-12
Réglage du jeu de soupapes ........................................ 6-12
Pneus ........................................................................... 6-13
Roues........................................................................... 6-15
Réglage du jeu du levier d’embrayage ........................ 6-15
Réglage du jeu du levier de frein avant ....................... 6-16
Réglage de la hauteur de pédale de frein arrière ......... 6-17
Réglage du contacteur de frein.................................... 6-17
Contrôle des plaquettes de frein avant et arrière ......... 6-18Contrôle du niveau du liquide de frein ....................... 6-19
Changement du liquide de frein.................................. 6-20
Inspection et lubrification des câbles.......................... 6-20
Lubrification du câble d’accélération et de la
poignée des gaz ........................................................ 6-20
Lubrification des pédales de frein et de sélection....... 6-21
Lubrification des leviers de frein et d’embrayage ...... 6-21
Lubrification de la béquille latérale ............................ 6-21
Inspection de la fourche avant .................................... 6-22
Inspection de la direction............................................ 6-22
Roulements de roue .................................................... 6-23
Batterie........................................................................ 6-23
Remplacement de fusible............................................ 6-25
Remplacement d’une ampoule de phare..................... 6-27
Remplacement d’une ampoule de clignotant ou de
feu arrière ................................................................. 6-28
Dépannage .................................................................. 6-29
Tableau de dépannage ................................................. 6-30
F_5el_PeriodicTOC.fm Page 1 Friday, July 2, 1999 10:45 AM

6-1
6
FAU00462
6 -ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
Les contrôles et entretiens, réglages et lubrifica-
tions périodiques conservent la motocyclette
dans le meilleur état et contribuent à la sécurité.
La sécurité est l’impératif numéro un du bon
motocycliste. Le tableau d’intervalles de lubrifi-
cation et d’entretien ne doit être considéré que
comme un guide pour l’entretien général et les
intervalles de lubrification. CHAQUE PRO-
PRIÉTAIRE DEVRA ADAPTER LES INTER-
VALLES PRÉCONISÉS ET ÉVENTUELLE-
MENT LES RACCOURCIR EN FONCTION
DU CLIMAT, DU TERRAIN, DE LA SITUA-
TION GÉOGRAPHIQUE, ET DE L’USAGE
QU’IL FAIT DE SON VÉHICULE. Les points
les plus importants pour les contrôles, réglages
et lubrifications sont expliqués aux pages sui-
vantes.
FW000060
AVERTISSEMENT
@ Si le propriétaire ne maîtrise pas les techni-
ques d’entretien des motocyclettes, ce travail
doit être confié à un concessionnaire
Yamaha. @
FAU01129
Trousse à outilsLa trousse à outils se trouve dans le comparti-
ment de rangement. (La façon d’ouvrir ce com-
partiment est expliquée à la page 3-11.) Les
outils fournis dans la trousse à outils du proprié-
taire serviront à effectuer l’entretien périodique.
Cependant d’autres outils, comme une clé dyna-
mométrique, sont aussi nécessaires pour effec-
tuer correctement l’entretien.
Les informations données dans ce manuel sont
destinées à fournir au propriétaire les renseigne-
ments nécessaires pour l’entretien préventif et
les petites réparations.
N.B.:@ Le propriétaire qui ne dispose pas des outils né-
cessaires pour effectuer un entretien doit confier
ce travail à un concessionnaire Yamaha. @
FW000062
AVERTISSEMENT
@ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement, une production excessive de gaz
d’échappement et risque de rendre la con-
duite de ce véhicule dangereuse. Consulter
un concessionnaire Yamaha avant de procé-
der à la moindre modification. @
1. Trousse à outils
F_5el_Periodic.fm Page 1 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU00473
ENTRETIENS PÉRIODIQUES ET GRAISSAGES
CP-01FN° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
1*
Canalisation de carburant• S’assurer que les flexibles de carburant ne sont ni craquelés ni autrement
endommagés.
• Remplacer si nécessaire.ÖÖ
2
*
Filtre à carburant• Contrôler l’état.
• Remplacer si nécessaire.Ö
3 Bougies• Contrôler l’état.
• Nettoyer, régler l’écartement des électrodes ou remplacer si nécessaire.ÖÖÖ
4
*
Soupapes• Contrôler le jeu des soupapes.
• Régler si nécessaire.ÖÖÖ
5 Filtre à air• Nettoyer ou remplacer si nécessaire.
ÖÖ
6 Embrayage• Contrôler le fonctionnement.
• Régler ou remplacer le câble.ÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
9
*
Roues• Contrôler la tension des rayons. Contrôler l’équilibre des roues et s’assurer qu’elles ne
sont ni déformées ni autrement endommagées.
• Retendre les rayons, rééquilibrer ou remplacer la roue si nécessaire.ÖÖ
F_5el_Periodic.fm Page 2 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
10
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖ
11
*
Roulements de roue• S’assurer que les roulements n’ont pas de jeu et ne sont pas endommagés.
• Remplacer si nécessaire. ÖÖ
12
*
Bras oscillant• S’assurer que le pivot du bras oscillant n’a pas de jeu.
• Corriger si nécessaire.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
13
*
Roulements de direction• S’assurer que les roulements n’ont pas de jeu et que la direction n’est pas dure.
• Rectifier si nécessaire.
• Enduire de graisse à base de savon au lithium tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
14
*
Attaches du cadre• S’assurer que tous les écrous, boulons et vis sont correctement serrés.
• Resserrer si nécessaire.ÖÖ
15 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier et réparer si nécessaire.ÖÖ
16
*
Contacteur de béquille latérale• Contrôler le fonctionnement.
• Remplacer si nécessaire.ÖÖÖ
17
*
Fourche avant• Contrôler le fonctionnement et l’étanchéité.
• Corriger si nécessaire.ÖÖ
18
*
Amortisseur arrière• Contrôler le fonctionnement et l’étanchéité.
• Remplacer si nécessaire. ÖÖ
19
*
Carburateurs• Contrôler le régime de ralenti, la synchronisation des carburateurs et le
fonctionnement du starter.
• Régler si nécessaire.ÖÖÖ
20 Huile de moteur• Contrôler le niveau d’huile et l’étanchéité.
• Corriger si nécessaire.
• Changer. (Faire chauffer le moteur avant la vidange.)ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_5el_Periodic.fm Page 3 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
* L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire
Yamaha.
FAU02970
N.B.:@ l
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
l
Système de freinage hydraulique
• Toujours remplacer le liquide de frein lors du démontage du maître cylindre ou de l’étrier. Contrôler régulièrement le niveau du liquide de frein
et remettre à niveau si nécessaire.
• Remplacer les bagues d’étanchéité des composants internes du maître cylindre et de l’étrier tous les deux ans.
• Remplacer les flexibles de frein tous les quatre ans ou quand ils sont craquelés ou endommagés.
@21Élément de filtre à huile de
moteur• Remplacer.
ÖÖ
22 Huile de transmission finale• Contrôler le niveau d’huile et l’étanchéité.
• Changer l’huile après les premiers 1.000 km, ensuite tous les 24.000 km ou tous les
24 mois (le plus court de ces deux intervalles).ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_5el_Periodic.fm Page 4 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01777
Dépose et installation des cachesIl faudra déposer le cache illustré pour effectuer
certains des entretiens décrits dans ce chapitre.
Se référer à cette section à chaque fois qu’il faut
retirer ou remettre ce cache en place.
FAU00491
Cache ADépose
Retirer le boulon et tirer les parties indiquées
vers l’extérieur.Mise en place
Remettre le cache en place et installer le boulon.
1. Cache A
1. Boulon
F_5el_Periodic.fm Page 5 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU01673
BougiesDépose
1. Retirer les couvercles de culasse arrière
droit et avant gauche en les tirant vers l’ar-
rière, comme illustré.
2. Déposer les capuchons de bougie.
3. Retirer les bougies à l’aide de la clé à bou-
gie fournie dans la trousse à outils en pro-
cédant comme illustré.Inspection
La bougie est une pièce importante du moteur et
son contrôle est simple. L’état d’une bougie
peut parfois révéler l’état du moteur.
Normalement, la porcelaine autour de l’élec-
trode centrale de chaque bougie d’un moteur
doit présenter la même couleur. La couleur
idéale est une couleur café au lait clair ou légè-
rement foncé, pour une motocyclette utilisée
dans des conditions normales. Si la couleur
d’une bougie est nettement différente, le moteur
pourrait présenter une anomalie.
Ne jamais essayer de diagnostiquer soi-même
de tels problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha. Une
bougie doit être démontée et inspectée périodi-
quement, car la chaleur et les dépôts finissent
par l’user. Si l’usure des électrodes est excessiveou si les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bougie
par une neuve de type spécifié.1. Couvercle de culasse
1. Clé à bougie
Bougie spécifiée:
BPR7ES (NGK) ou
W22EPR-U (DENSO)
F_5el_Periodic.fm Page 6 Friday, July 2, 1999 10:45 AM
