YAMAHA XVS1100A 2000 Betriebsanleitungen (in German)

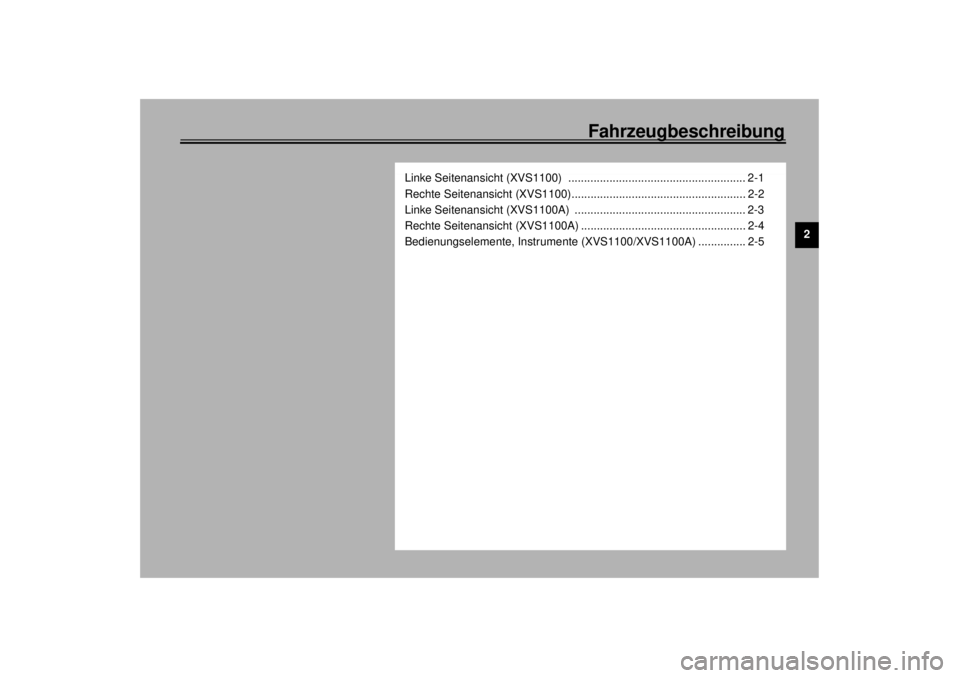

Fahrzeugbeschreibung
2
Linke Seitenansicht (XVS1100) ........................................................ 2-1
Rechte Seitenansicht (XVS1100)....................................................... 2-2
Linke Seitenansicht (XVS1100A) ...................................................... 2-3
Rechte Seitenansicht (XVS1100A) .................................................... 2-4
Bedienungselemente, Instrumente (XVS1100/XVS1100A) ............... 2-5
G_5KS.book Page 1 Thursday, August 17, 2000 11:16 AM

2-1
2
GAU00026
2-FahrzeugbeschreibungLinke Seitenansicht (XVS1100) 1. Fußschalthebel (Seite 3-6)
2. Kraftstoffhahn (Seite 3-9)
3. Federvorspannring (Seite 3-15)
4. Helmhalter (Seite 3-13)
5. Ablagefach (Seite 3-14)
6. Bordwerkzeug (Seite 6-1)
7. Sicherungen (Seite 6-27)
8. Schauglas (Motorölstand) (Seite 6-7)
G_5KS.book Page 1 Thursday, August 17, 2000 11:16 AM

Fahrzeugbeschreibung
2-2
2
Rechte Seitenansicht (XVS1100)9. Ölfilter (Seite 6-7)
10. Batterie (Seite 6-26)
11. Hauptsicherung (Seite 6-27)
12. Zünd-/Lenkschloß (Seite 3-1)
13. Luftfilter (Seite 6-11)
14. Fußbremshebel (Seite 3-7)
G_5KS.book Page 2 Thursday, August 17, 2000 11:16 AM

Fahrzeugbeschreibung
2-3
2
Linke Seitenansicht (XVS1100A) 1. Fußschalthebel (Seite 3-6)
2. Kraftstoffhahn (Seite 3-9)
3. Federvorspannring (Seite 3-15)
4. Helmhalter (Seite 3-13)
5. Ablagefach (Seite 3-14)
6. Bordwerkzeug (Seite 6-1)
7. Sicherungen (Seite 6-27)
8. Schauglas (Motorölstand) (Seite 6-7)
G_5KS.book Page 3 Thursday, August 17, 2000 11:16 AM

Fahrzeugbeschreibung
2-4
2
Rechte Seitenansicht (XVS1100A)9. Ölfilter (Seite 6-7)
10. Batterie (Seite 6-26)
11. Hauptsicherung (Seite 6-27)
12. Zünd-/Lenkschloß (Seite 3-1)
13. Luftfilter (Seite 6-11)
14. Fußbremshebel (Seite 3-7)
G_5KS.book Page 4 Thursday, August 17, 2000 11:16 AM

Fahrzeugbeschreibung
2-5
2

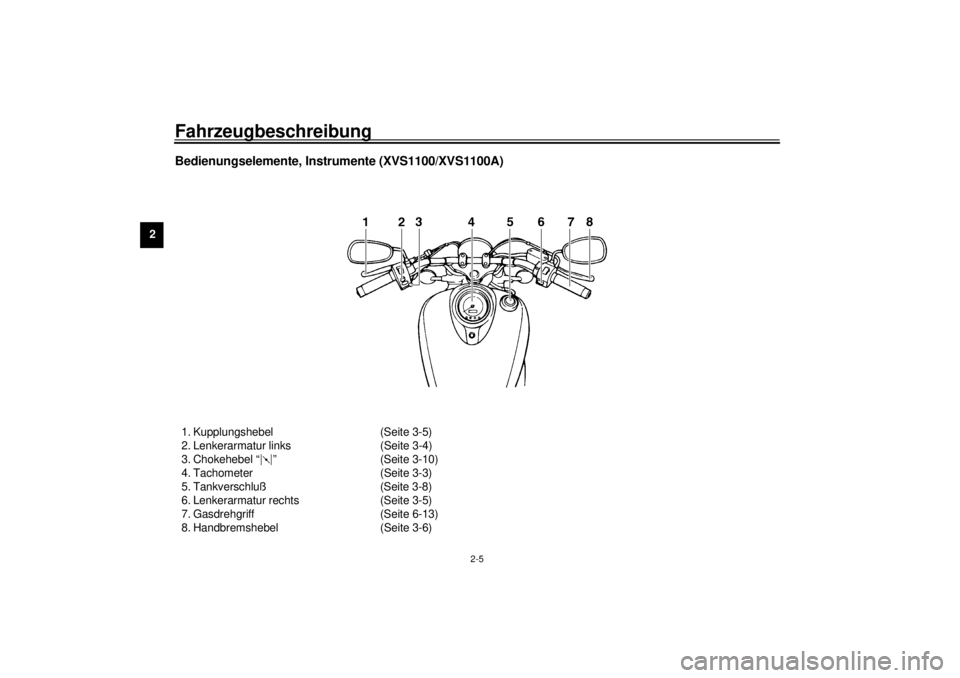

Bedienungselemente, Instrumente (XVS1100/XVS1100A)1. Kupplungshebel (Seite 3-5)
2. Lenkerarmatur links (Seite 3-4)
3. Chokehebel “ ” (Seite 3-10)
4. Tachometer (Seite 3-3)
5. Tankverschluß (Seite 3-8)
6. Lenkerarmatur rechts (Seite 3-5)
7. Gasdrehgriff (Seite 6-13)
8. Handbremshebel (Seite 3-6)
G_5KS.book Page 5 Thursday, August 17, 2000 11:16 AM

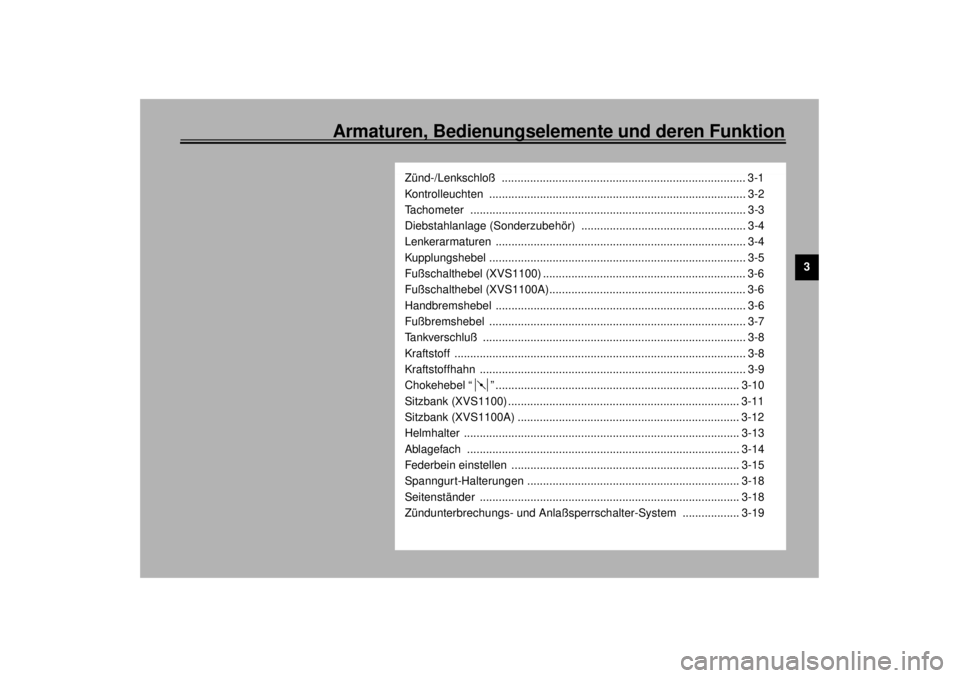

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ............................................................................. 3-1
Kontrolleuchten ................................................................................. 3-2
Tachometer ....................................................................................... 3-3
Diebstahlanlage (Sonderzubehör) .................................................... 3-4
Lenkerarmaturen ............................................................................... 3-4
Kupplungshebel ................................................................................. 3-5
Fußschalthebel (XVS1100) ................................................................ 3-6
Fußschalthebel (XVS1100A).............................................................. 3-6
Handbremshebel ............................................................................... 3-6
Fußbremshebel ................................................................................. 3-7
Tankverschluß ................................................................................... 3-8
Kraftstoff ............................................................................................ 3-8
Kraftstoffhahn .................................................................................... 3-9
Chokehebel “ ” ............................................................................. 3-10
Sitzbank (XVS1100) ......................................................................... 3-11
Sitzbank (XVS1100A) ...................................................................... 3-12
Helmhalter ....................................................................................... 3-13
Ablagefach ...................................................................................... 3-14
Federbein einstellen ........................................................................ 3-15
Spanngurt-Halterungen ................................................................... 3-18
Seitenständer .................................................................................. 3-18
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-19
G_5KS.book Page 1 Thursday, August 17, 2000 11:16 AM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029

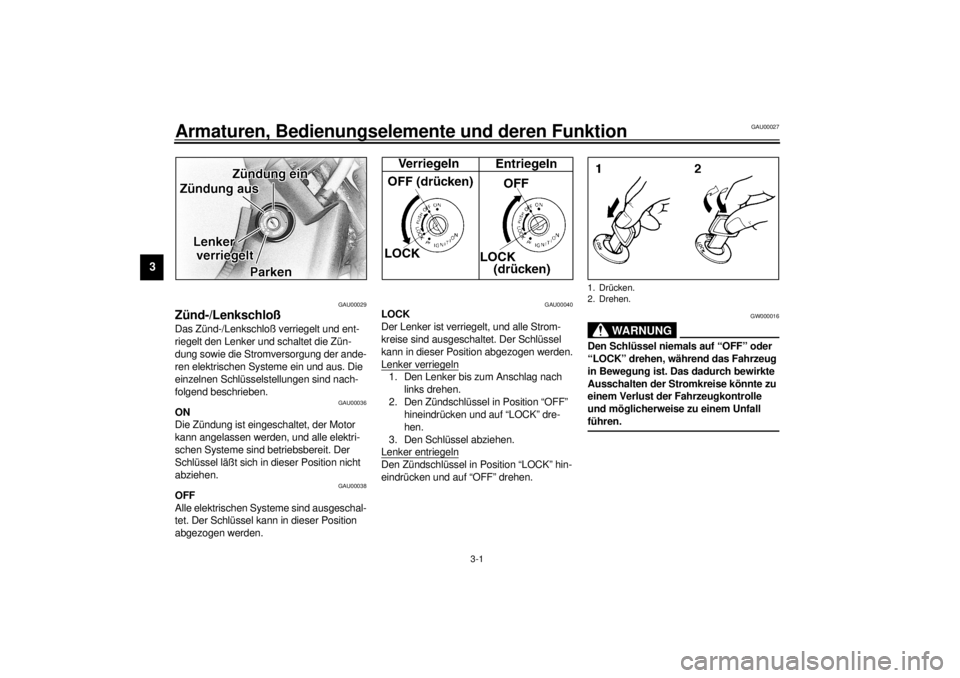

Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
@ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. @1. Drücken.
2. Drehen.
G_5KS.book Page 1 Thursday, August 17, 2000 11:16 AM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Parkbe-
leuchtung, bestehend aus Standlicht vorn
und Rücklicht, ist eingeschaltet. Die an-
deren elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
GCA00043
ACHTUNG:@ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. @
GAU00056

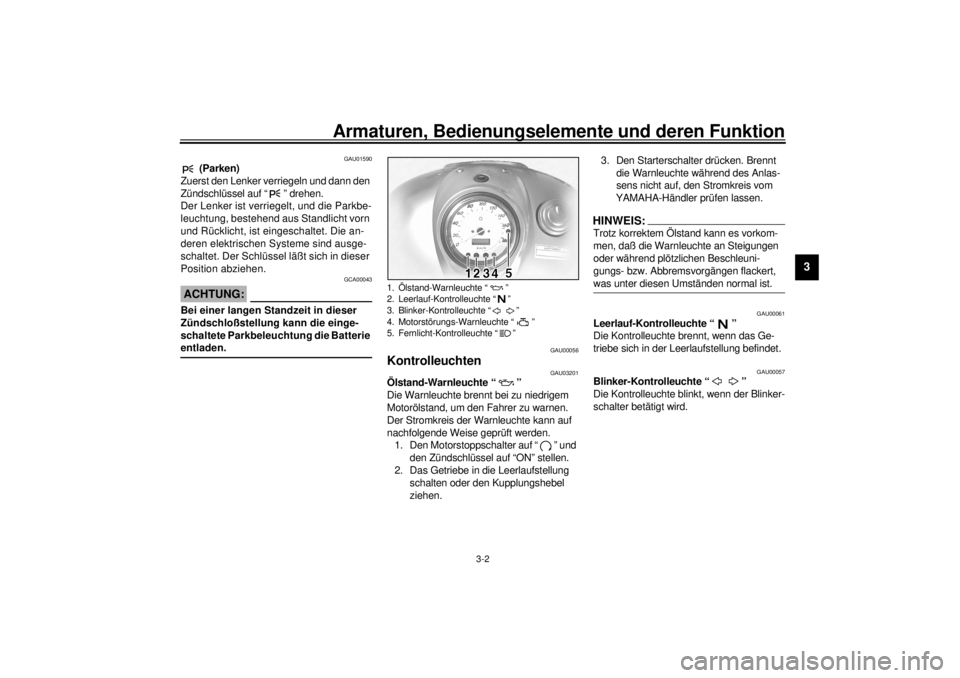

Kontrolleuchten
GAU03201
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
HINWEIS:@ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. @
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
1. Ölstand-Warnleuchte “ ”
2. Leerlauf-Kontrolleuchte “ ”
3. Blinker-Kontrolleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
5. Fernlicht-Kontrolleuchte “ ”
G_5KS.book Page 2 Thursday, August 17, 2000 11:16 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03192
Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” stel-
len.
2. Den Zündschlüssel auf “ON” stellen.
Brennt die Warnleuchte nicht auf, den
Stromkreis vom YAMAHA-Händler
prüfen lassen.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU03193
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf.
Mit einem Druck auf den Knopf “TRIP”
schaltet das Display zwischen den Be-
triebsarten “ODO” (odometer = Kilometer-
zähler) und “TRIP” (tripmeter = Tageskilo-
meterzähler) um.Um den Tageskilometerzähler auf Null zu-
rückzusetzen, aus der Tageskilometerzäh-
ler-Betriebsart (TRIP) den Knopf “TRIP”
wenigstens eine Sekunde lang gedrückt
halten. Mit dem Tageskilometerzähler kann
z. B. die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die Pla-
nung von Tankintervallen erlaubt.
HINWEIS:@ Zwar ist dieses Motorrad nicht mit einem
Drehzahlmesser, dafür aber mit einem
Drehzahlbegrenzer ausgestattet; dieser
verhindert, daß die Motordrehzahl
ca. 6.800 U/min bzw. die Fahrgeschwin-
digkeit ca. 175 km/h überschreitet. @
1. Rückstelltaste “TRIP”
2. (Tages-)Kilometerzähler
