YAMAHA XVS1100A 2000 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU00473
Wartungsintervalle und Schmierdienst
CP-01GNr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle Alle
Jahres-
inspektion
6.000 km 12.000 km
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
2*Kraftstoffilter• Zustand prüfen.
• Gegebenenfalls erneuern.Ö
3 Zündkerzen• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.Ö
4*Ventilspiel• Kontrollieren.
• Gegebenenfalls einstellen.Ö
5 Luftfilter• Reinigen, ggf. erneuern.Ö
6 Kupplung• Funktion prüfen.
• Seilzug einstellen, ggf. erneuern.ÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖ Ö
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖ Ö
9*Räder• Auf Unwucht, Schlag und Beschädigung prüfen; Speichen auf
Beschädigung prüfen und Speichenspannung kontrollieren.
• Auswuchten, ggf. erneuern; Speichen nachspannen, ggf.
erneuern.Ö
10*Bremsschläuche• Auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
G_5KS.book Page 2 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
11
*Reifen• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.Ö
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.Ö
13*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Molybdän-
disulfidfett schmieren.Ö
14*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖÖ
15*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
16 Seitenständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
17*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖ Ö
18*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.Ö
19*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.Ö
20*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖ Ö
21 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖ Ö Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle Alle
Jahres-
inspektion
6.000 km 12.000 km
G_5KS.book Page 3 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU03206
HINWEIS:@ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine 6.000- bzw. 12.000-km-Inspektion tritt.
l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@22
*Ölfiltereinsatz• Erneuern.ÖÖ
23 Achsantriebsöl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Nach den ersten 1.000 km, danach alle 24.000 km, spätestens
nach 24 Monaten wechseln.ÖÖÖ
24Bewegliche Teile und
Seilzüge• Gegebenenfalls schmieren.ÖÖ
25*Sekundärluftsystem• Ventile auf Beschädigung prüfen.
• Gegebenenfalls das gesamte System erneuern.Ö
26*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.
• Scheinwerfer ggf. einstellen.ÖÖ Ö Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle Alle
Jahres-
inspektion
6.000 km 12.000 km
G_5KS.book Page 4 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777

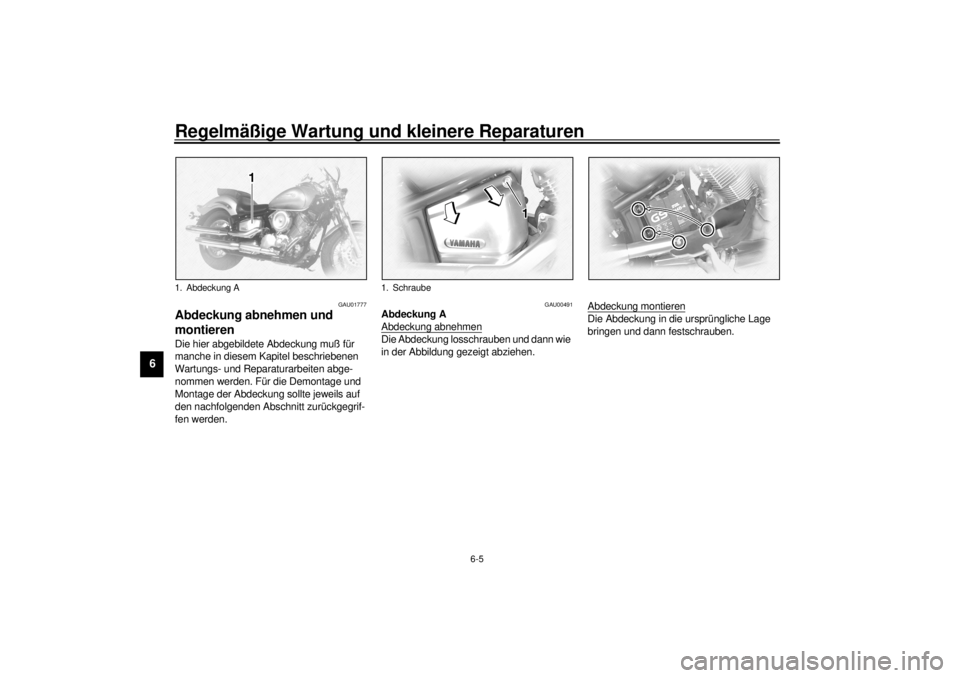

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU00491
Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann wie
in der Abbildung gezeigt abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Schraube
G_5KS.book Page 5 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU01673
Zündkerzen prüfen Eine ordnungsgemäße Funktion des Motors
wird wesentlich von Funktion und Zustand
der Zündkerzen mitbestimmt. Da Verbren-
nungswärme und Ablagerungen die Funkti-
onstüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) herausgenommen und geprüft wer-
den. Der Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die entsprechende Zündkerzen-Ab-
deckung (Zylinderkopf hinten rechts
oder vorn links) wie in der Abbildung
gezeigt abziehen.
2. Den Zündkerzenstecker abziehen.3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Iso-
latorfußes prüfen. Der die Mittelelek-
trode umgebende Porzellanisolator
ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:@ Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. @3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzen-Abdeckung
1. Zündkerzenschlüssel
Empfohlene Zündkerze
BPR7ES (NGK) oder
W22EPR-U (DENSO)
G_5KS.book Page 6 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:@ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. @4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzen-Abdeckung in die ur-
sprüngliche Lage bringen.
GAU01712
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem muß in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl gewechselt und der
Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,7–0,8 mm
Anzugsmoment
Zündkerze
20 Nm (2,0 m·kg)
1. Schauglas (Motorölstand)
2. Maximalstand
3. Minimalstand
G_5KS.book Page 7 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-8
6
HINWEIS:@ Sicherstellen, daß das Fahrzeug bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. @2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas links unten am Kurbelgehäuse
ablesen.HINWEIS:@ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. @4. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.Motoröl wechseln (ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.
3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.4. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
5. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß zudrehen.

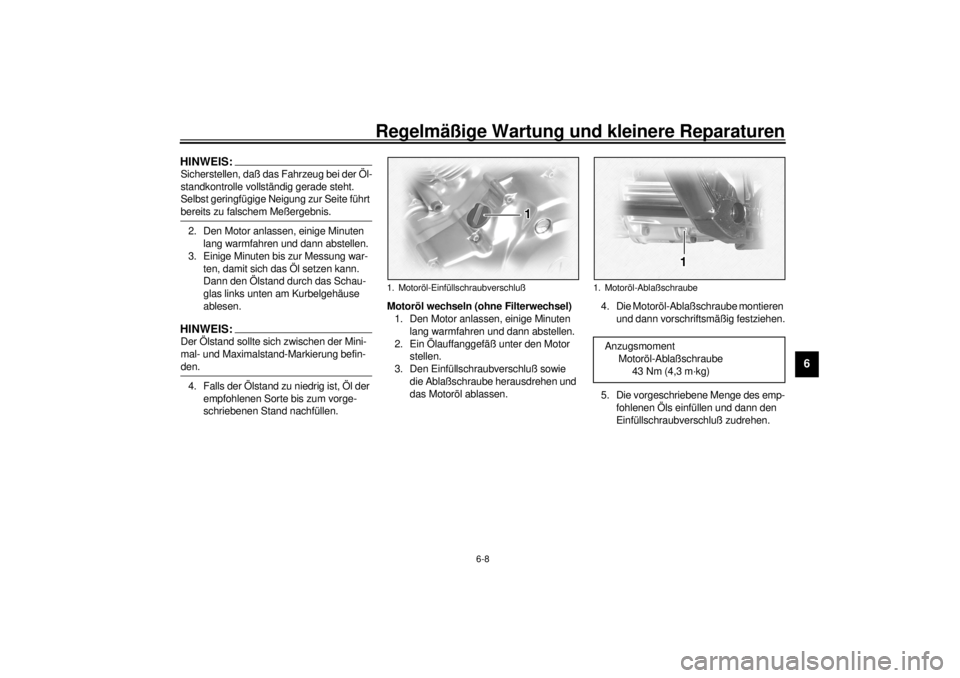

1. Motoröl-Einfüllschraubverschluß
1. Motoröl-AblaßschraubeAnzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
G_5KS.book Page 8 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
GC000072
ACHTUNG:@ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen füh-
ren. Öle mit einer Dieselspezifikati-
on “.../CD” oder höherwertig nicht
verwenden. Auch Öle der Klasse
“ENERGY CONSERVING II” oder
höherwertige Öle nicht verwenden.
l
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
@
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.HINWEIS:@ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. @
GC000067
ACHTUNG:@ Falls die Ölstand-Warnleuchte nach dem
Anlassen flackert oder weiterbrennt,
den Motor sofort abstellen und von ei-
nem YAMAHA-Händler überprüfen las-
sen. @7. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.HINWEIS:@ Den Ölfiltereinsatz nach Bedarf vom
YAMAHA-Händler austauschen lassen. @
GAU02943
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Undichtigkeit geprüft werden
und das Motorrad ggf. vom YAMAHA-
Händler überprüft werden. Außerdem muß
in den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) der Achsantriebsölstand
geprüft und das Öl gewechselt werden.
GW000066
WARNUNG
@ l
Darauf achten, daß keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.
l
Darauf achten, daß kein Öl auf Rä-
der und Reifen gerät.
@
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
3,0 L
Ölwechsel mit Filterwechsel
3,1 L
Gesamtmenge (Motor trocken)
3,6 L
G_5KS.book Page 9 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-10
6
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:@ l
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
l
Sicherstellen, daß das Fahrzeug bei
der Ölstandkontrolle vollständig gera-
de steht. Selbst geringfügige Neigung
zur Seite führt bereits zu falschem
Meßergebnis.
@2. Den Einfüllschraubverschluß heraus-
drehen und den Ölstand im Achsan-
triebsgehäuse prüfen.
HINWEIS:@ Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen. @3. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln
1. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sor-
te bis zum Rand der Einfüllöffnung
einfüllen.
HINWEIS:@ Die Bezeichnung GL4 gibt Aufschluß über
die Ölqualität. Es können auch Öle der
Klassen 5 oder GL6 verwendet werden. @5. Den Einfüllschraubverschluß montie-
ren und vorschriftsmäßig anziehen.
6. Das Achsantriebsgehäuse auf Un-
dichtigkeit prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
1. Achsantriebsöl
-Ablaßschraube
2. Achsantriebsöl-Einfüllschraubverschluß
3. Sollstand
Anzugsmoment
Achsantriebsöl-Ablaßschraube
23 Nm (2,3 m·kg)
Empfohlene Ölsorte
SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90 Mehrbe-
reichs-Hypoidöl
Füllmenge
0,2 L
Anzugsmoment
Achsantriebsöl-Einfüllschraubver-
schluß
23 Nm (2,3 m·kg)
G_5KS.book Page 10 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-11
6
GAU03195

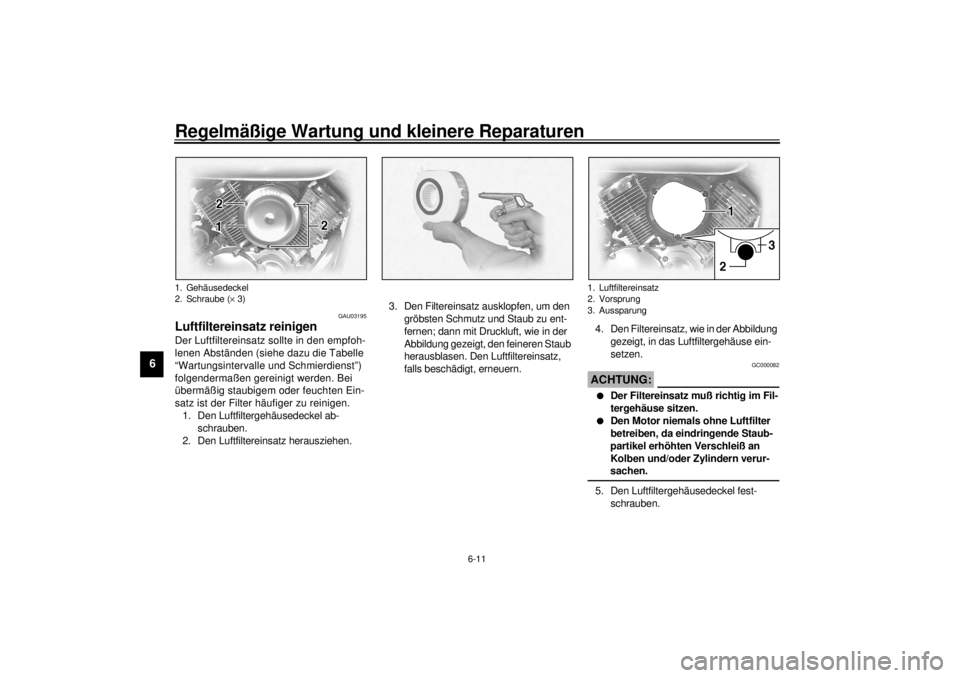

Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen gereinigt werden. Bei
übermäßig staubigem oder feuchten Ein-
satz ist der Filter häufiger zu reinigen.
1. Den Luftfiltergehäusedeckel ab-
schrauben.
2. Den Luftfiltereinsatz herausziehen.3. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.4. Den Filtereinsatz, wie in der Abbildung
gezeigt, in das Luftfiltergehäuse ein-
setzen.
GC000082
ACHTUNG:@ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
@5. Den Luftfiltergehäusedeckel fest-
schrauben.
1. Gehäusedeckel
2. Schraube (´ 3)
1. Luftfiltereinsatz
2. Vorsprung
3. Aussparung
G_5KS.book Page 11 Thursday, August 17, 2000 11:16 AM
