YAMAHA XVS1100A 2000 Instructieboekje (in Dutch)

SPECIFICATIES
8-2
8
Aantal
Zonder vervanging van
oliefilterelement3,0 L
Met vervanging van oliefil-
terelement 3,1 L
Totale hoeveelheid
(droge motor)3,6 L
Olie voor de eindoverbrenging
Type SAE 80 API GL-4 Hypoïde
versnellingsbak-olie
Aantal 0,2 L
LuchtfilterDroogtype element
Benzine
Type Gewone loodvrije benzine
Inhoud brandstoftank 17 L
Hoeveelheid reservebrandstof 4,5 L
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) bevat
anti-frictie toevoegingen die slippen van de koppeling en/of
de startmotorkoppeling kunnen veroorzaken, met een kortere
levensduur van de componenten en slechte motorprestaties
tot gevolg.
Carburateur
Bandenmerk MIKUNI
Model ´ aantal BSR37 ´ 2
Bougies
Bandenmerk/model NGK / BPR7ES of
DENSO / W22EPR-U
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Recht tandwiel
Primaire reduktie-verhouding 1,660
Secundair reduktie-systeem As-gaandrijving
Secundaire reduktie-
verhouding 2,875
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Pedaal voor de linkervoet
Overbreng-verhoudingen
1-ste 2,353
2-de 1,667
3-de 1,286
4-de 1,032
5-de 0,853
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-3
8
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 33°
Spoorbreedte
XVS1100 136 mm
XVS1100A 132 mm
Banden
XVS1100
Voor
Ty p e B u i s
Bandenmaat 110/90-18 61S
Bandenmerk/model Bridgestone / EXEDRA L309
Dunlop / K555F
Achter
Ty p e B u i s
Bandenmaat 170/80-15 M/C 77S
Bandenmerk/model Bridgestone / EXEDRA G546
Dunlop / K555
Maximale belasting* 200 kg (alleen voor D, A, SF)
201 kg (behalve voor D, A, SF)
Bandenspanning
(gemeten aan koude banden)
Belasting tot 90 kg*
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)90 kg–Maximale belasting*
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, baggage en accessoi-
res
XVS1100A
Voor
Ty p e B u i s
Bandenmaat 130/90-16 67S
Bandenmerk/model Dunlop / D404F
Achter
Ty p e B u i s
Bandenmaat 170/80-15 M/C 77S
Bandenmerk/model Dunlop / D404G
Maximale belasting* 200 kg
Bandenspanning
(gemeten aan koude banden)
Belasting tot 90 kg*
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–Maximale belasting*
Voor 225 kPa (2,25 kg/cm2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, baggage en accessoi-
res
D_5KS.book Page 3 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-4
8
Wielen
XVS1100
Voor
Type Spaakwiel
Bandenmaat 18 ´ 2,15
Achter
Type Spaakwiel
Bandenmaat 15 M/C ´ MT4,50
XVS1100A
Voor
Type Spaakwiel
Bandenmaat 16 ´ 3,00
Achter
Type Spaakwiel
Bandenmaat 15M/C ´ MT4,50
Remmen
Voor
Type Dubbele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Bediening met de rechtervoet
Vloeistof DOT 4 Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekopplede ophanging)
Schokdempers
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie gedempt,
veer-voorbelasting instelbar
Veerweg
Voor 140 mm
Achter 113 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard
vermogen 14 V, 350 W 5.000 tpm
Accu
Model GT14B-4
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
D_5KS.book Page 4 Monday, August 21, 2000 11:41 AM

SPECIFICATIES
8-5
8
Gloeilampen voltage, wattage ´
´´ ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Parkeerlicht 12 V, 4 W ´ 1
Achterlicht/remlicht 12 V, 5/21 W ´ 1
Richtingaanwijzerlamp 12 V, 21 W ´ 4
Meter-verlichting 14 V, 1,4 W ´ 2
Waarschuwingslampje voor
olieniveau12 V, 1,7 W ´ 1
Controlelampje voor vrijstand 12 V, 1,7 W ´ 1
Controlelampje richtingaanwij-
zers 12 V, 1,7 W ´ 1
Waarschuwingslampje motor-
storing12 V, 1,7 W ´ 1
Controlelampje grootlicht 12 V, 1,7 W ´ 1
Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 10 A
Zekering kilometerteller 5 A
Zekering ontstekingssysteem 10 A
Zekering koplamp 15 A
Zekering carburateurver-
warming 15 A
D_5KS.book Page 5 Monday, August 21, 2000 11:41 AM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Nummer voor sleutelidentificatie ....................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

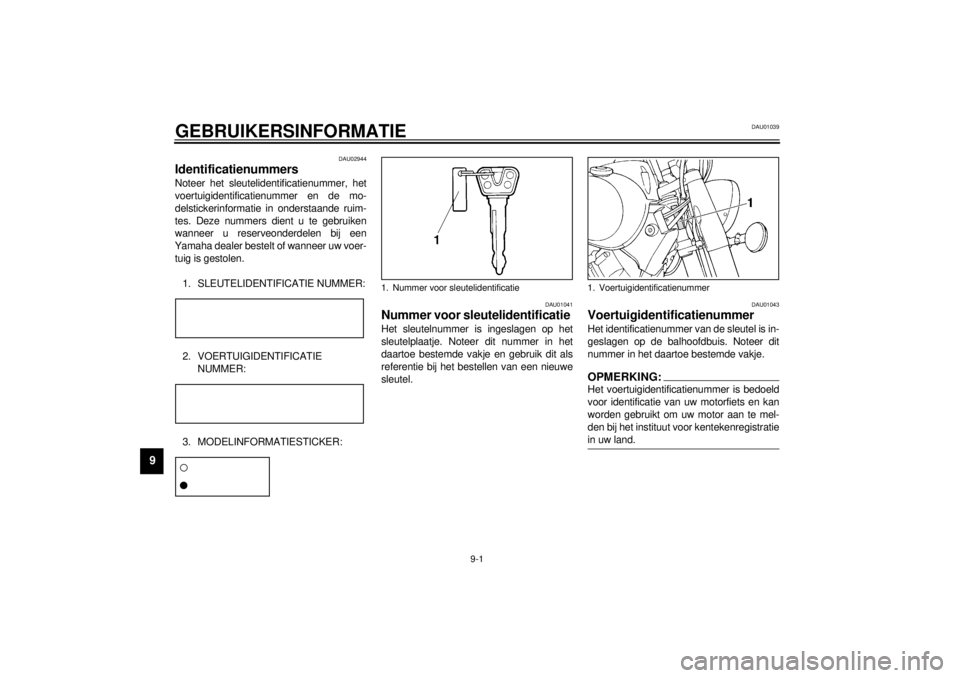

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers dient u te gebruiken
wanneer u reserveonderdelen bij een
Yamaha dealer bestelt of wanneer uw voer-
tuig is gestolen.
1. SLEUTELIDENTIFICATIE NUMMER:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Nummer voor sleutelidentificatie Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU01043
Voertuigidentificatienummer Het identificatienummer van de sleutel is in-
geslagen op de balhoofdbuis. Noteer dit
nummer in het daartoe bestemde vakje.OPMERKING:@ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor aan te mel-
den bij het instituut voor kentekenregistratie
in uw land. @
1. Nummer voor sleutelidentificatie
1. Voertuigidentificatienummer
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU01804*
Modelinformatiesticker De modelinformatiesticker is onder het rij-
derzadel bevestigd aan het frame. (Zie pa-
gina 3-11 [XVS1100] of 3-13 [XVS1100A]
voor instructies over verwijderen en aan-
brengen van het motorrijderzadel.) Noteer
de informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.1. Modelinformatiesticker
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

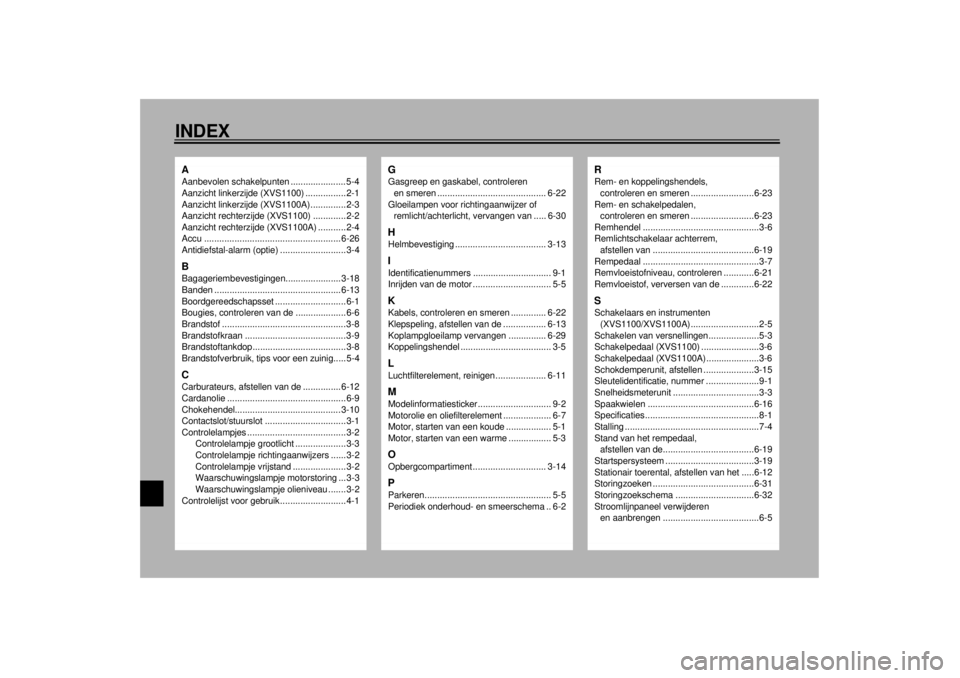

10-INDEXAAanbevolen schakelpunten ...................... 5-4
Aanzicht linkerzijde (XVS1100) ................2-1
Aanzicht linkerzijde (XVS1100A)..............2-3
Aanzicht rechterzijde (XVS1100) .............2-2
Aanzicht rechterzijde (XVS1100A) ...........2-4
Accu ...................................................... 6-26
Antidiefstal-alarm (optie) ..........................3-4BBagageriembevestigingen...................... 3-18
Banden .................................................. 6-13
Boordgereedschapsset ............................6-1
Bougies, controleren van de ....................6-6
Brandstof .................................................3-8
Brandstofkraan ........................................3-9
Brandstoftankdop.....................................3-8
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen van de ............... 6-12
Cardanolie ...............................................6-9
Chokehendel.......................................... 3-10
Contactslot/stuurslot ................................3-1
Controlelampjes .......................................3-2
Controlelampje grootlicht ....................3-3
Controlelampje richtingaanwijzers ......3-2
Controlelampje vrijstand .....................3-2
Waarschuwingslampje motorstoring ... 3-3
Waarschuwingslampje olieniveau .......3-2
Controlelijst voor gebruik..........................4-1
GGasgreep en gaskabel, controleren
en smeren ........................................... 6-22
Gloeilampen voor richtingaanwijzer of
remlicht/achterlicht, vervangen van ..... 6-30HHelmbevestiging .................................... 3-13IIdentificatienummers ............................... 9-1
Inrijden van de motor ............................... 5-5KKabels, controleren en smeren .............. 6-22
Klepspeling, afstellen van de ................. 6-13
Koplampgloeilamp vervangen ............... 6-29
Koppelingshendel .................................... 3-5LLuchtfilterelement, reinigen .................... 6-11MModelinformatiesticker ............................. 9-2
Motorolie en oliefilterelement ................... 6-7
Motor, starten van een koude .................. 5-1
Motor, starten van een warme ................. 5-3OOpbergcompartiment ............................. 3-14PParkeren.................................................. 5-5
Periodiek onderhoud- en smeerschema .. 6-2
RRem- en koppelingshendels,
controleren en smeren .........................6-23
Rem- en schakelpedalen,
controleren en smeren .........................6-23
Remhendel ..............................................3-6
Remlichtschakelaar achterrem,
afstellen van ........................................6-19
Rempedaal ..............................................3-7
Remvloeistofniveau, controleren ............6-21
Remvloeistof, verversen van de .............6-22SSchakelaars en instrumenten
(XVS1100/XVS1100A)...........................2-5
Schakelen van versnellingen....................5-3
Schakelpedaal (XVS1100) .......................3-6
Schakelpedaal (XVS1100A) .....................3-6
Schokdemperunit, afstellen ....................3-15
Sleutelidentificatie, nummer .....................9-1
Snelheidsmeterunit ..................................3-3
Spaakwielen ..........................................6-16
Specificaties.............................................8-1
Stalling .....................................................7-4
Stand van het rempedaal,
afstellen van de....................................6-19
Startspersysteem ...................................3-19
Stationair toerental, afstellen van het .....6-12
Storingzoeken ........................................6-31
Storingzoekschema ...............................6-32
Stroomlijnpaneel verwijderen
en aanbrengen ......................................6-5
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

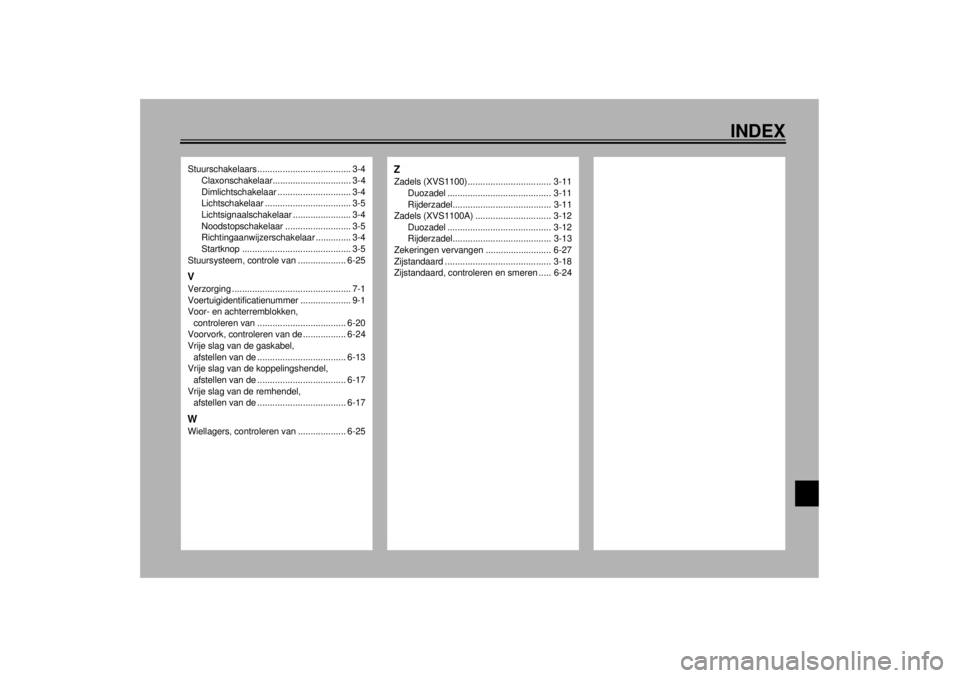

INDEX
Stuurschakelaars..................................... 3-4
Claxonschakelaar............................... 3-4
Dimlichtschakelaar ............................. 3-4
Lichtschakelaar .................................. 3-5
Lichtsignaalschakelaar ....................... 3-4
Noodstopschakelaar .......................... 3-5
Richtingaanwijzerschakelaar .............. 3-4
Startknop ........................................... 3-5
Stuursysteem, controle van................... 6-25VVerzorging ............................................... 7-1
Voertuigidentificatienummer .................... 9-1
Voor- en achterremblokken,
controleren van ................................... 6-20
Voorvork, controleren van de ................. 6-24
Vrije slag van de gaskabel,
afstellen van de ................................... 6-13
Vrije slag van de koppelingshendel,
afstellen van de ................................... 6-17
Vrije slag van de remhendel,
afstellen van de ................................... 6-17WWiellagers, controleren van ................... 6-25
ZZadels (XVS1100)................................. 3-11
Duozadel ......................................... 3-11
Rijderzadel....................................... 3-11
Zadels (XVS1100A) .............................. 3-12
Duozadel ......................................... 3-12
Rijderzadel....................................... 3-13
Zekeringen vervangen .......................... 6-27
Zijstandaard .......................................... 3-18
Zijstandaard, controleren en smeren ..... 6-24
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM
