COMMANDES ET INSTRUMENTS
3-4
3
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
FAU00118
Combinés de contacteurs
FAU00127
Contacteur des clignotants
Pour signaler un virage à droite, pousser ce con-
tacteur vers “ ”. Pour signaler un virage à
gauche, pousser ce contacteur vers “ ”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00119
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU00121
Inverseur feu de route/feu de croisement
Placer ce contacteur sur “ ” pour allumer le
feu de route et sur “ ” pour allumer le feu de
croisement.
FAU00129
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
1. Contacteur des clignotants
2. Contacteur d’appel de phare “ ”
3. Inverseur feu de route/feu de croisement
4. Contacteur d’avertisseur “ ”
F_5KS.book Page 4 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-5
3
FAU00138
Coupe-circuit du moteur
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de couper le
moteur.
FAU00134
Contacteur d’éclairage
Placer ce contacteur sur “ ” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “ ” afin
d’allumer également le phare.
FAU00143
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:@ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. @
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-19.)
1. Coupe-circuit du moteur
2. Contacteur d’éclairage
3. Contacteur du démarreur “ ”
1. Levier d’embrayage
F_5KS.book Page 5 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-6
3
FAU00157

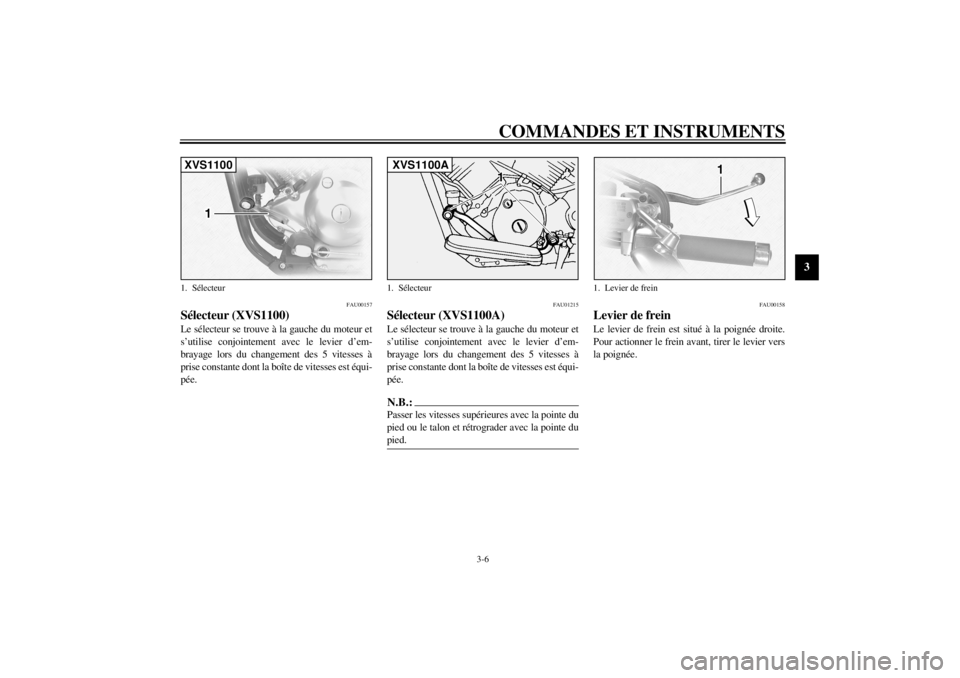

Sélecteur (XVS1100)Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
FAU01215
Sélecteur (XVS1100A)Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.N.B.:@ Passer les vitesses supérieures avec la pointe du
pied ou le talon et rétrograder avec la pointe du
pied. @
FAU00158
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
1. SélecteurXVS1100
1. SélecteurXVS1100A
1. Levier de frein
F_5KS.book Page 6 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.1. Pédale de freinXVS1100
1. Pédale de freinXVS1100A
F_5KS.book Page 7 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU02917

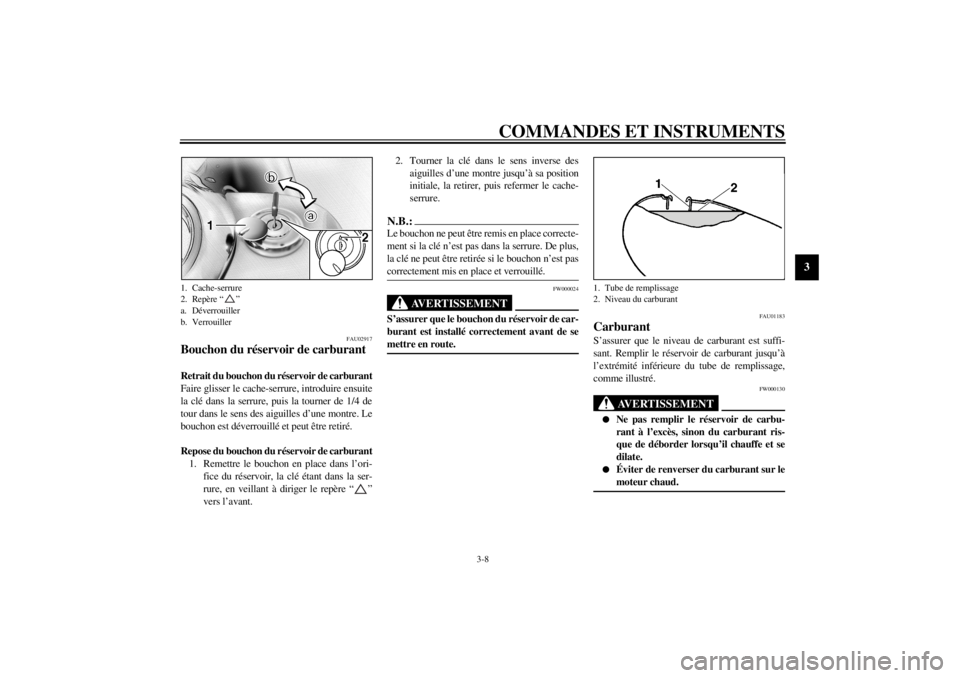

Bouchon du réservoir de carburant Retrait du bouchon du réservoir de carburant
Faire glisser le cache-serrure, introduire ensuite
la clé dans la serrure, puis la tourner de 1/4 de
tour dans le sens des aiguilles d’une montre. Le
bouchon est déverrouillé et peut être retiré.
Repose du bouchon du réservoir de carburant
1. Remettre le bouchon en place dans l’ori-
fice du réservoir, la clé étant dans la ser-
rure, en veillant à diriger le repère “ ”
vers l’avant. 2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:@ Le bouchon ne peut être remis en place correcte-
ment si la clé n’est pas dans la serrure. De plus,
la clé ne peut être retirée si le bouchon n’est pas
correctement mis en place et verrouillé. @
FW000024
AVERTISSEMENT
@ S’assurer que le bouchon du réservoir de car-
burant est installé correctement avant de se
mettre en route. @
FAU01183
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
@ l
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
l
Éviter de renverser du carburant sur le
moteur chaud.
@
1. Cache-serrure
2. Repère “ ”
a. Déverrouiller
b. Verrouiller
1. Tube de remplissage
2. Niveau du carburant
F_5KS.book Page 8 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU00185
ATTENTION:@ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. @
FAU00191
N.B.:@ En cas de cognement ou de cliquetis, changer de
marque d’essence ou utiliser une essence d’un
indice d’octane supérieur. @
FAU02969
Robinet de carburant Le robinet de carburant fournit le carburant du
réservoir aux carburateurs, tout en le filtrant.
Les diverses positions de la manette du robinet
de carburant sont illustrées et leur rôle est expli-
qué ci-dessous.
OFF (fermé)
Le carburant ne passe pas. La manette du robi-
net doit toujours être à cette position quand le
moteur est coupé.ON (ouvert)
Le carburant parvient aux carburateurs. Placer la
manette du robinet à cette position avant de met-
tre le moteur en marche et de rouler. Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant :
Quantité totale :
17 l
Quantité de la réserve :
4,5 l1. Manette placée sur “OFF”Robinet fermé
1. Manette placée sur “ON”Robinet ouvert
F_5KS.book Page 9 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-10
3
RES (réserve)
La réserve de carburant est disponible. Placer la
manette du robinet à cette position si le carbu-
rant vient à manquer pendant la conduite. Dans
ce cas, faire le plein dès que possible et bien
veiller à replacer la manette du robinet sur
“ON”.
FAU02973
Levier du starter “ ” La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
FCA00038
ATTENTION:@ Ne pas utiliser le starter plus de 3 minutes,
car l’excès de chaleur produite risquerait de
décolorer le tube d’échappement. De plus,
l’utilisation prolongée du starter provoquera
une postcombustion. Dans ce cas, il faut cou-
per le starter. @
1. Manette placée sur “RES”Réserve
1. Levier du starter “ ”
F_5KS.book Page 10 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU01710

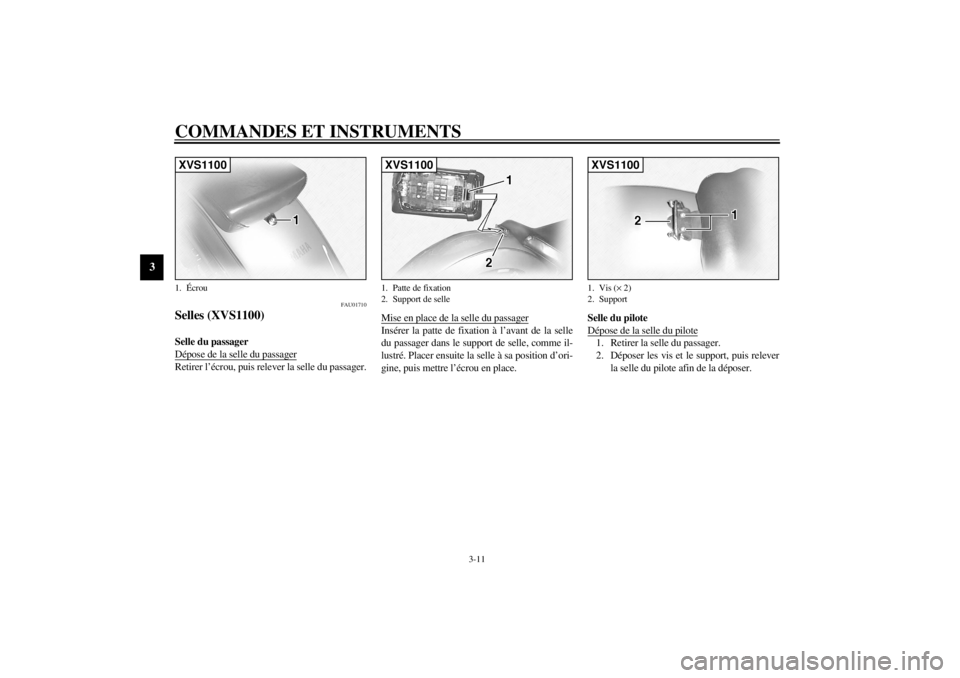

Selles (XVS1100)Selle du passager
Dépose de la selle du passagerRetirer l’écrou, puis relever la selle du passager.Mise en place de la selle du passager
Insérer la patte de fixation à l’avant de la selle
du passager dans le support de selle, comme il-
lustré. Placer ensuite la selle à sa position d’ori-
gine, puis mettre l’écrou en place.Selle du pilote
Dépose de la selle du pilote
1. Retirer la selle du passager.
2. Déposer les vis et le support, puis relever
la selle du pilote afin de la déposer.
1. ÉcrouXVS1100
1. Patte de fixation
2. Support de selleXVS1100
1. Vis (´ 2)
2. SupportXVS1100
F_5KS.book Page 11 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-12
3
Mise en place de la selle du pilote1. Insérer les pattes de fixation à l’avant de la
selle du pilote dans les supports de selle,
puis remettre la selle à sa place.
2. Remonter le support et les vis déposés pré-
cédemment.
3. Remettre la selle du passager en place.N.B.:@ Avant de démarrer, s’assurer que les selles sont
correctement en place. @
FAU03202

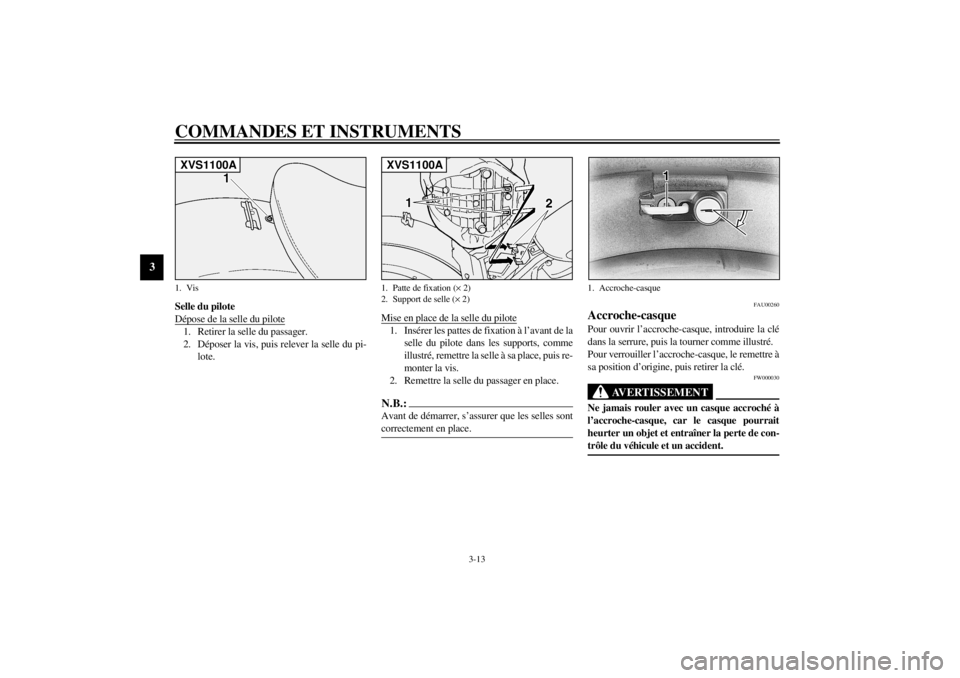

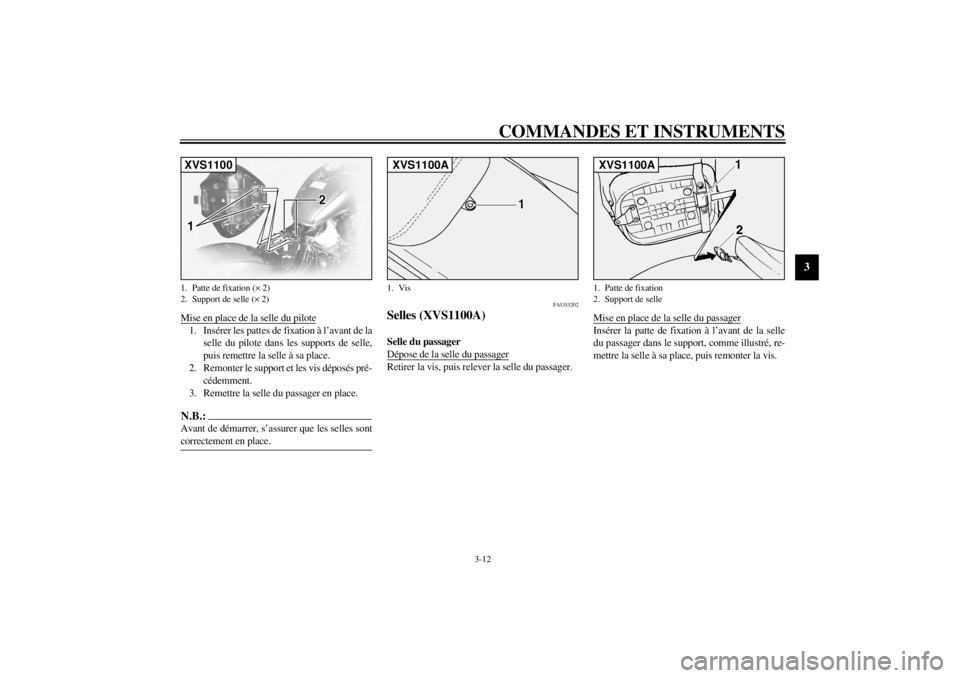

Selles (XVS1100A)Selle du passager
Dépose de la selle du passagerRetirer la vis, puis relever la selle du passager.Mise en place de la selle du passager
Insérer la patte de fixation à l’avant de la selle
du passager dans le support, comme illustré, re-
mettre la selle à sa place, puis remonter la vis.
1. Patte de fixation (´ 2)
2. Support de selle (´ 2)XVS1100
1. VisXVS1100A
1. Patte de fixation
2. Support de selle XVS1100A
F_5KS.book Page 12 Thursday, August 17, 2000 11:12 AM

COMMANDES ET INSTRUMENTS
3-13
3
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Déposer la vis, puis relever la selle du pi-
lote.Mise en place de la selle du pilote
1. Insérer les pattes de fixation à l’avant de la
selle du pilote dans les supports, comme
illustré, remettre la selle à sa place, puis re-
monter la vis.
2. Remettre la selle du passager en place.N.B.:@ Avant de démarrer, s’assurer que les selles sont
correctement en place. @
FAU00260
Accroche-casque Pour ouvrir l’accroche-casque, introduire la clé
dans la serrure, puis la tourner comme illustré.
Pour verrouiller l’accroche-casque, le remettre à
sa position d’origine, puis retirer la clé.
FW000030
AVERTISSEMENT
@ Ne jamais rouler avec un casque accroché à
l’accroche-casque, car le casque pourrait
heurter un objet et entraîner la perte de con-
trôle du véhicule et un accident. @
1. VisXVS1100A
1. Patte de fixation (´ 2)
2. Support de selle (´ 2)XVS1100A
1. Accroche-casque
F_5KS.book Page 13 Thursday, August 17, 2000 11:12 AM
