Manutenzione e regolazioni perio diche
6-22
6
HAU22733
Sostituzione del li qui do freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freni: Sostituire ogni quattro anni.
HAU23041
Tensione della cin ghia di tra-
smissioneEseguire il controllo della tensione della
cinghia di trasmissione agli intervalli speci-
ficati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU38413
Per controllare la tensione della cin ghia
d i trasmissione:
1. Posizionare il veicolo sul cavalletto la-
terale.
2. Annotare la posizione attuale della cinghia di trasmissione usando i riferi-
menti vicino al foro di ispezione cin-
ghia di trasmissione.NOTAI riferimenti vicino al foro di ispezione cin-
ghia di trasmissione sono a distanza di
5.0 mm (0.2 in) uno dall’altro.
3. Annotare la posizione della cinghia ditrasmissione con una forza di 45 N
(4.5 kgf, 10 lbf) applicata alla cinghia
con un misuratore tensione cinghia
come illustrato nella figura.NOTAI misuratori tensione cinghia sono disponi-
bili presso i concessionari Yamaha.1. Cinghia di trasmissione
2. Riferimenti2 1
U2SSH2H0.book Page 22 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-23
6
4. Calcolare la tensione della cinghia di
trasmissione detraendo il valore misu-
rato annotato nella fase 2 dal valore
misurato annotato nella fase 3.
5. Se la tensione della cinghia di trasmis- sione non è corretta, farla regolare da
un concessionario Yamaha.
HAU23098
Controllo e lubrificazione dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU49921
Controllo e lubrificazione
della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
1. Misuratore tensione cinghia
2. Tensione della cinghia di trasmissioneTe n s i o n e della cin ghia di trasmis-
sione: 5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Lubrificante consi gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U2SSH2H0.book Page 23 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-24
6

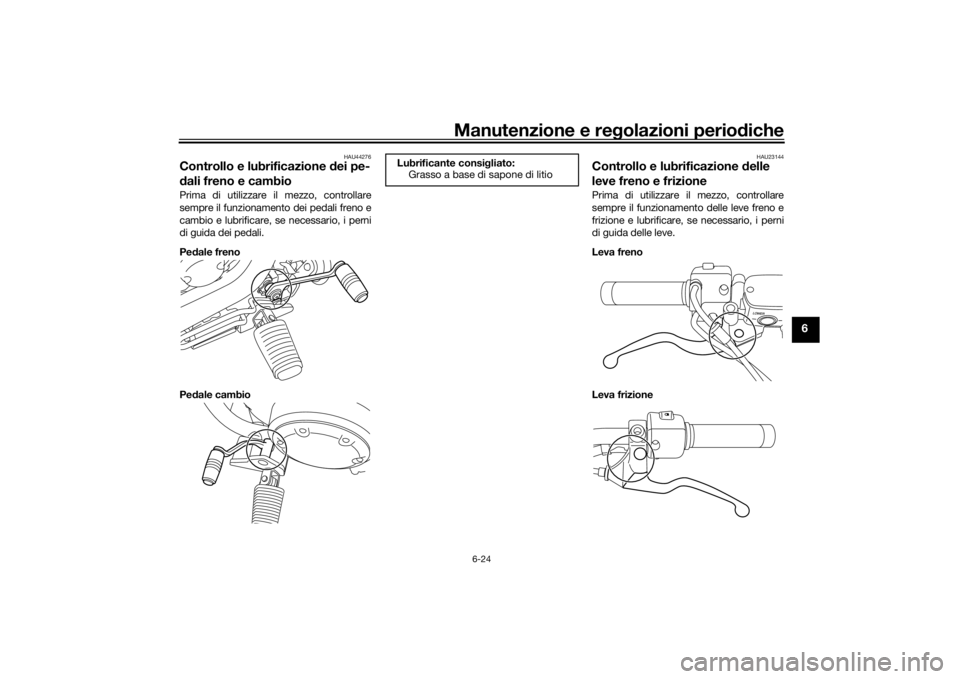

HAU44276
Controllo e lubrificazione d ei pe-
d ali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Pe dale freno
Pe dale cambio
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
Lubrificante consi gliato:
Grasso a base di sapone di litio
U2SSH2H0.book Page 24 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-25
6
HAU23203
Controllo e lubrificazione del ca-
valletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa a gevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale potrebbe toccare il terreno e d istrarre il
pilota, con conse guente eventuale per-
d ita del controllo del mezzo.
HAU23252
Lubrificazione della sospensione
posterioreI perni di guida della sospensione posterio-
re devono essere lubrificati da un conces-
sionario Yamaha agli intervalli specificati
nella tabella di lubrificazione e manutenzio-
ne periodica.
Lubrificanti consi
gliati:
Leva freno:
Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
U2SSH2H0.book Page 25 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-26
6
HAUM1653
Lubrificazione dei perni d el for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consi gliato:
Grasso a base di sapone di litio
U2SSH2H0.book Page 26 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-27
6
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-33.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in mo do che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50711
BatteriaLa batteria si trova sotto la sella. (Vedere
pagina 3-13.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g-1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)
1
23
U2SSH2H0.book Page 27 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-28
6
gere sempre gli occhi quand o si la-
vora vicino alle batterie. In caso d i
contatto, eseg uire i seguenti prov-
ved imenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg uata quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
ATTENZIONE
HCA10621
Non tentare mai di to gliere i sig illi delle
celle della batteria, in quanto ciò dan-
ne ggerebbe la batteria in mo do perma-
nente.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
to glie la batteria, accertarsi che la
chiave sia g irata su “OFF”, poi scol-
le gare il cavo ne gativo prima d i
scolle gare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario. 3. Caricare completa
mente la batteria
prima dell’installazione.
ATTENZIONE: Quan do si installa la
batteria, accertarsi che la chiave sia
g irata su “OFF”, poi colle gare il
cavo positivo prima d i collegare il
cavo ne gativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
U2SSH2H0.book Page 28 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-29
6
HAU50812
Sostituzione dei fusibiliIl fusibile principale, il fusibile dell’impianto
iniezione carburante, e la scatola fusibili
che contiene i fusibili dei circuiti individuali
si trovano sotto la sella. (Vedere pagina
3-13.)
NOTAPer accedere al fusibile dell’impianto di
iniezione, togliere il coperchio del relè av-
viamento tirandolo verso l’alto.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a q uello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
1. Fusibile di riserva sistema iniezione
carburante
2. Fusibile dell’impianto di iniezione carburante
3. Scatola fusibili
4. Fusibile principale
1
2
3
4
1. Fusibile sistema di segnalazione
2. Fusibile accensione
3. Fusibile luce di posizione
4. Fusibile motorino ventola radiatore
5. Fusibile di backup (per orologio digitale)
6. Fusibile faro
7. Fusibile di riserva
1. Fusibile di riserva sistema iniezione carburante
2. Coperchio relè avviamento
3. Fusibile dell’impianto di iniezione carburante
3 2
1
U2SSH2H0.book Page 29 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-30
6
3 . G i r a r e l a c h i a v e s u “ O N ” e d a c c e n d e r e
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU63180
Sostituzione della lampa da faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10661
Non toccare la parte d i vetro della lam-
pa dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe ne gativa-
mente sulla trasparenza d el vetro, sulla
luminosità e sulla durata della lampa di-
na. Eliminare completamente o gni trac-
cia di sporco e le impronte delle dita
sulla lampa dina utilizzan do un panno
inumid ito con alcool o diluente.1. Togliere il gruppo ottico anteriore to-
gliendo le viti. 2. Scollegare il connettore faro e poi to-
gliere il cappuccio coprilampada.
3. Sganciare il portalampada faro e poi togliere la lampada bruciata.
Fusibili secon
do specifica:
Fusibile principale:
50.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di
segnalazione: 10.0 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile motorino ventola radiatore: 20.0 A
Fusibile dell’impianto di iniezione
carburante: 10.0 A
Fusibile di backup: 10.0 A1. Non toccare la parte di vetro della
lampadina.
1. Vite
1. Coprilampada del faro
2. Accoppiatore del faro
11
2
U2SSH2H0.book Page 30 Friday, July 10, 2015 3:41 PM

Manutenzione e regolazioni perio diche
6-31
6
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il coprilampada e poi colle- gare il connettore.NOTADurante l’installazione del cappuccio copri-
lampada, accertarsi che il riferimento
“TOP” sia rivolto verso l’alto.
6. Installare il gruppo ottico anteriore in-stallando le viti.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU45226
Sostituzione della lampa da luce
d i posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve- dere pagina 6-30.)
2. Togliere il cavetto portalampada luce di posizione (insieme alla lampada)
estraendolo.
3. Togliere la lampada bruciata estraen- dola.
1. Portalampada del faro
2. Lampadina del faro
21
1. Riferimento “TOP”
TOP
1
1. Cavo portalampada della luce di posizione
1
U2SSH2H0.book Page 31 Friday, July 10, 2015 3:41 PM
