YAMAHA XVS650A 2001 Betriebsanleitungen (in German)

2-1
Fahrzeugbeschreibung
12
2
4
5
6
7
8
9

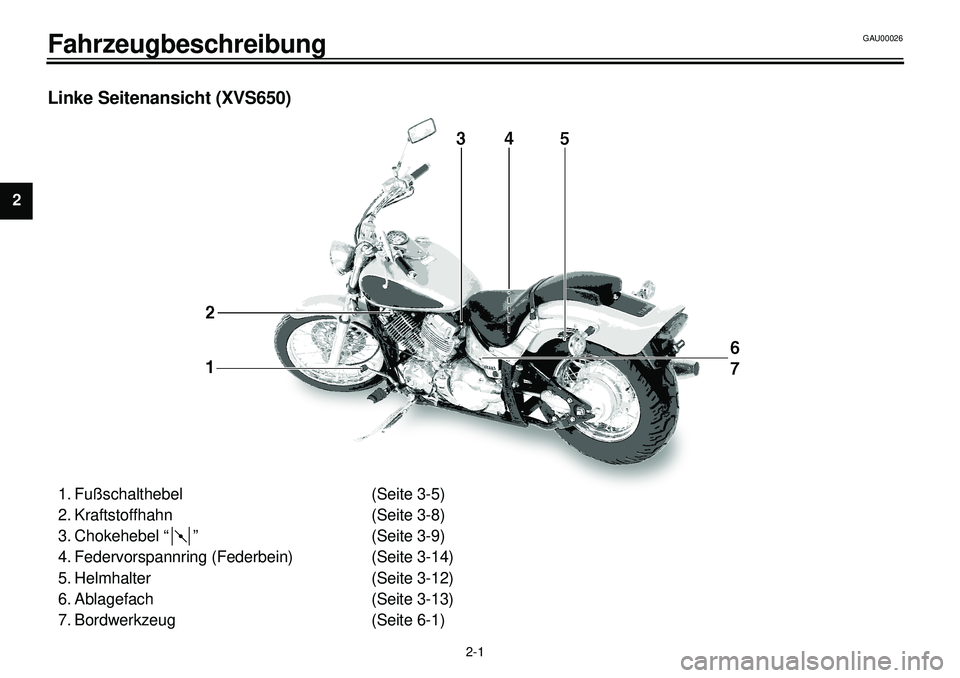

Linke Seitenansicht (XVS650)
1. Fußschalthebel (Seite 3-5)
2. Kraftstoffhahn (Seite 3-8)
3. Chokehebel “ ” (Seite 3-9)
4. Federvorspannring (Federbein) (Seite 3-14)
5. Helmhalter (Seite 3-12)
6. Ablagefach (Seite 3-13)
7. Bordwerkzeug (Seite 6-1)
GAU00026

2-2
Fahrzeugbeschreibung
1
2
2
4
5
6
7
8
9

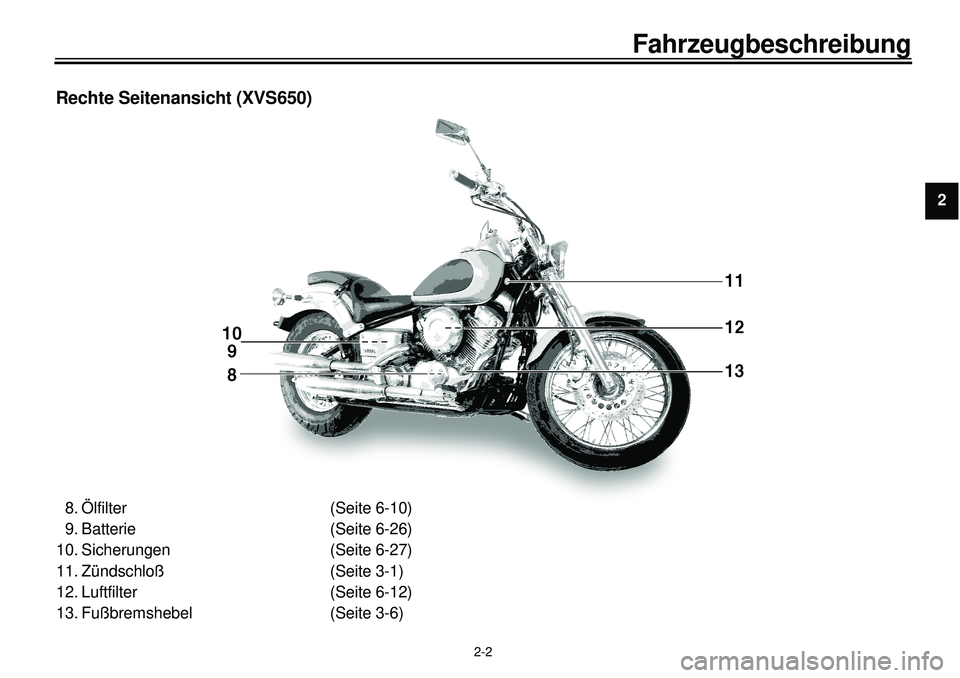

Rechte Seitenansicht (XVS650)
8. Ölfilter (Seite 6-10)
9. Batterie (Seite 6-26)
10. Sicherungen (Seite 6-27)
11. Zündschloß (Seite 3-1)
12. Luftfilter (Seite 6-12)
13. Fußbremshebel (Seite 3-6)

2-3
Fahrzeugbeschreibung
1
2
2
4
5
6
7
8
9

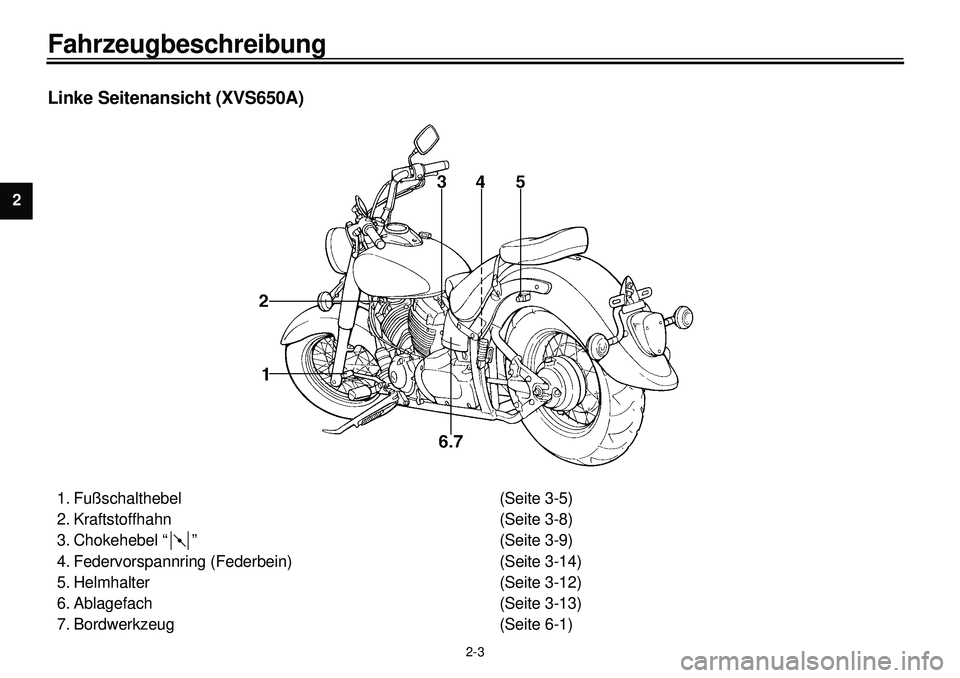

Linke Seitenansicht (XVS650A)
1. Fußschalthebel (Seite 3-5)
2. Kraftstoffhahn (Seite 3-8)
3. Chokehebel “ ” (Seite 3-9)
4. Federvorspannring (Federbein) (Seite 3-14)
5. Helmhalter (Seite 3-12)
6. Ablagefach (Seite 3-13)
7. Bordwerkzeug (Seite 6-1)

2-4
Fahrzeugbeschreibung
1
2
2
4
5
6
7
8
9

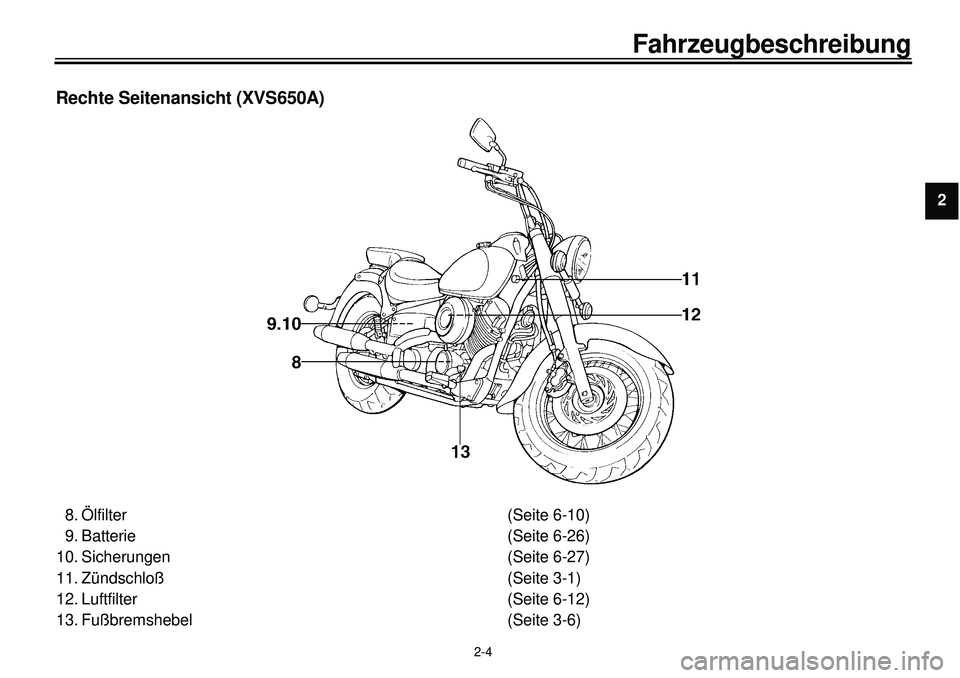

Rechte Seitenansicht (XVS650A)
8. Ölfilter (Seite 6-10)
9. Batterie (Seite 6-26)
10. Sicherungen (Seite 6-27)
11. Zündschloß (Seite 3-1)
12. Luftfilter (Seite 6-12)
13. Fußbremshebel (Seite 3-6)

2-5
Fahrzeugbeschreibung
1
2
2
4
5
6
7
8
9

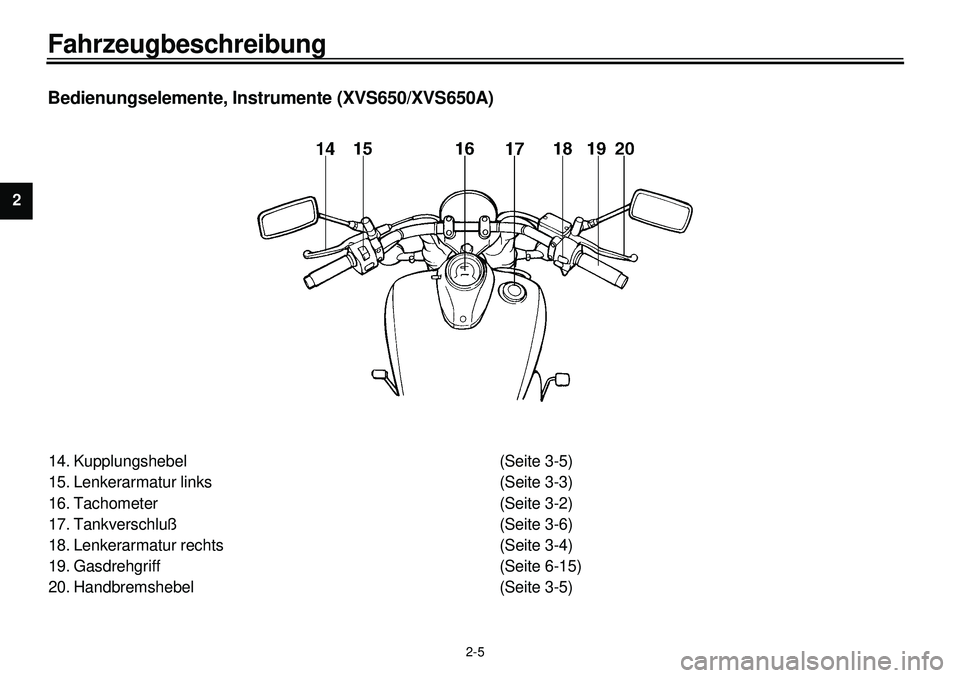

Bedienungselemente, Instrumente (XVS650/XVS650A)
14. Kupplungshebel (Seite 3-5)
15. Lenkerarmatur links (Seite 3-3)
16. Tachometer (Seite 3-2)
17. Tankverschluß (Seite 3-6)
18. Lenkerarmatur rechts (Seite 3-4)
19. Gasdrehgriff (Seite 6-15)
20. Handbremshebel (Seite 3-5)

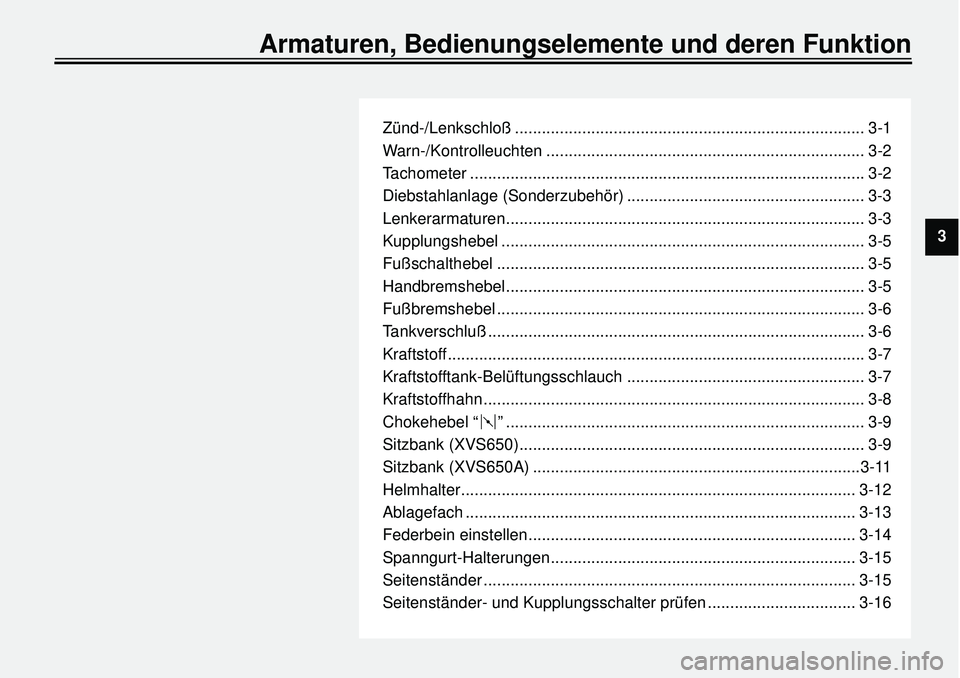

Zünd-/Lenkschloß .............................................................................. 3-1
Warn-/Kontrolleuchten ....................................................................... 3-2
Tachometer ........................................................................................ 3-2
Diebstahlanlage (Sonderzubehör) ..................................................... 3-3
Lenkerarmaturen................................................................................ 3-3
Kupplungshebel ................................................................................. 3-5
Fußschalthebel .................................................................................. 3-5
Handbremshebel................................................................................ 3-5
Fußbremshebel .................................................................................. 3-6
Tankverschluß .................................................................................... 3-6
Kraftstoff............................................................................................. 3-7
Kraftstofftank-Belüftungsschlauch ..................................................... 3-7
Kraftstoffhahn..................................................................................... 3-8
Chokehebel “ ” ................................................................................ 3-9
Sitzbank (XVS650)............................................................................. 3-9
Sitzbank (XVS650A) .........................................................................3-11
Helmhalter........................................................................................ 3-12
Ablagefach ....................................................................................... 3-13
Federbein einstellen......................................................................... 3-14
Spanngurt-Halterungen.................................................................... 3-15
Seitenständer ................................................................................... 3-15
Seitenständer- und Kupplungsschalter prüfen ................................. 3-16
Armaturen, Bedienungselemente und deren Funktion
3

3-1
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
GAU00029

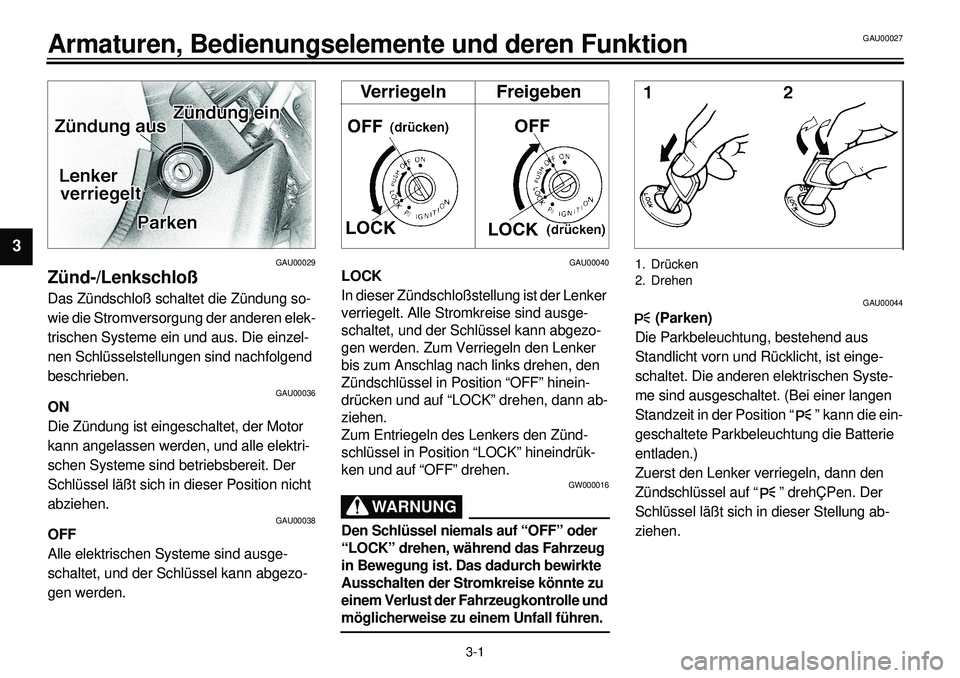

Zünd-/Lenkschloß
Das Zündschloß schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
GAU00040
LOCK
In dieser Zündschloßstellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden. Zum Verriegeln den Lenker
bis zum Anschlag nach links drehen, den
Zündschlüssel in Position “OFF” hinein-
drücken und auf “LOCK” drehen, dann ab-
ziehen.
Zum Entriegeln des Lenkers den Zünd-
schlüssel in Position “LOCK” hineindrük-
ken und auf “OFF” drehen.
GW000016
WARNUNG

Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle und
möglicherweise zu einem Unfall führen.
1. Drücken
2. Drehen
GAU00044
(Parken)
Die Parkbeleuchtung, bestehend aus
Standlicht vorn und Rücklicht, ist einge-
schaltet. Die anderen elektrischen Syste-
me sind ausgeschaltet. (Bei einer langen
Standzeit in der Position “ ” kann die ein-
geschaltete Parkbeleuchtung die Batterie
entladen.)
Zuerst den Lenker verriegeln, dann den
Zündschlüssel auf “ ” drehÇPen. Der
Schlüssel läßt sich in dieser Stellung ab-
ziehen.
GAU00027

3-2
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

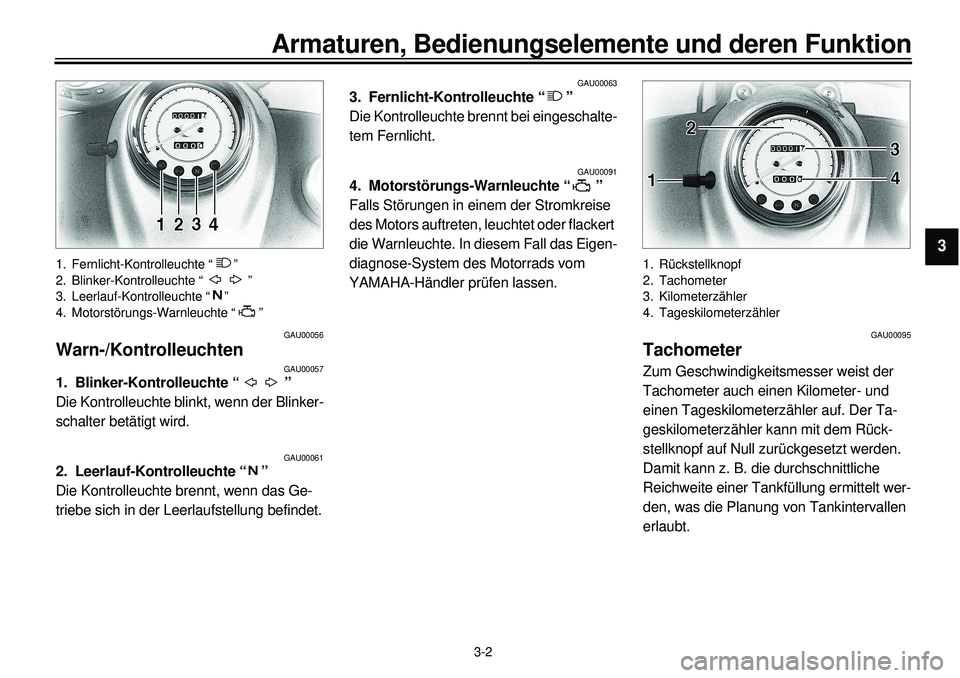

1. Fernlicht-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
GAU00056
Warn-/Kontrolleuchten
GAU00057
1. Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
2. Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
3. Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00091
4. Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, leuchtet oder flackert
die Warnleuchte. In diesem Fall das Eigen-
diagnose-System des Motorrads vom
YAMAHA-Händler prüfen lassen.
1. Rückstellknopf
2. Tachometer
3. Kilometerzähler
4. Tageskilometerzähler
GAU00095
Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Damit kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.

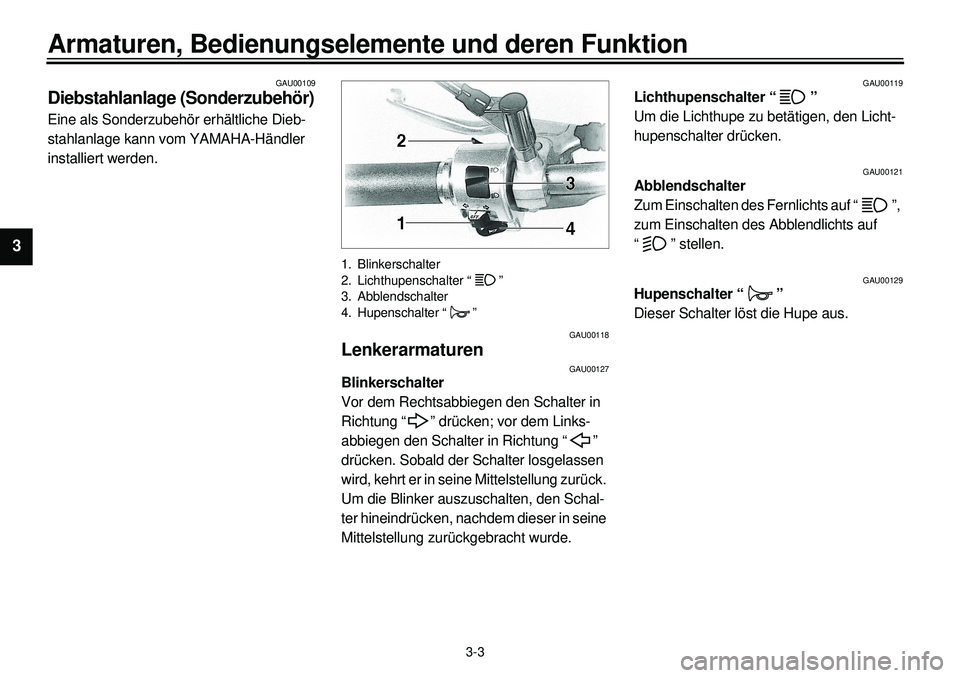

3-3
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

GAU00109
Diebstahlanlage (Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Blinkerschalter
2. Lichthupenschalter “ ”
3. Abblendschalter
4. Hupenschalter “ ”
GAU00118
Lenkerarmaturen
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Links-
abbiegen den Schalter in Richtung “ ”
drücken. Sobald der Schalter losgelassen
wird, kehrt er in seine Mittelstellung zurück.
Um die Blinker auszuschalten, den Schal-
ter hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.

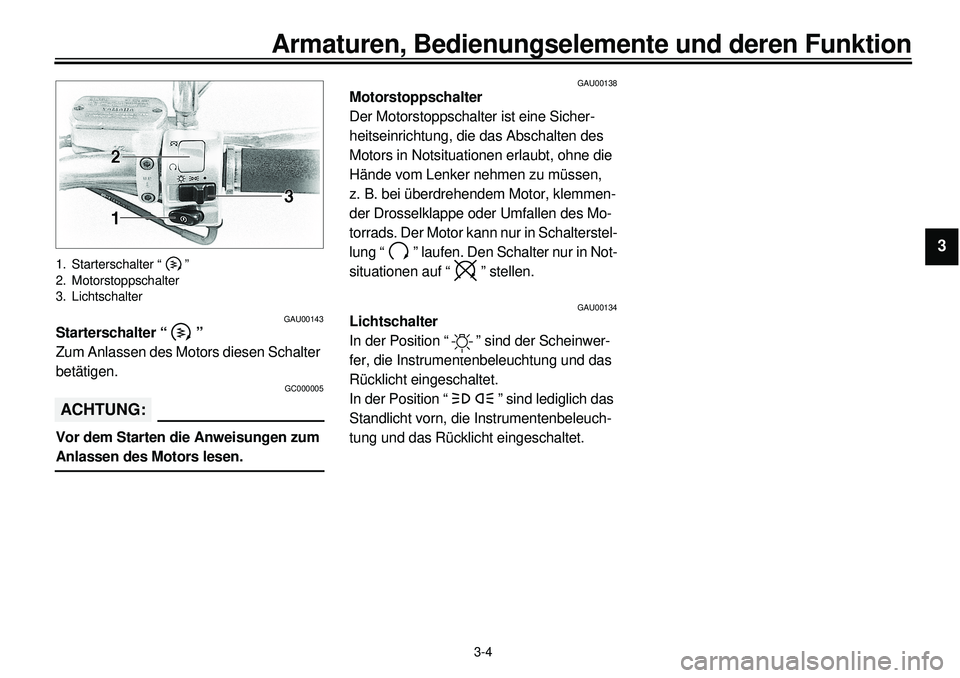

3-4
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9

1. Starterschalter “ ”
2. Motorstoppschalter
3. Lichtschalter
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:

Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klemmen-
der Drosselklappe oder Umfallen des Mo-
torrads. Der Motor kann nur in Schalterstel-
lung “ ” laufen. Den Schalter nur in Not-
situationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position “ ” sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.
