YAMAHA XVS650A 2001 Betriebsanleitungen (in German)

3-15
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9

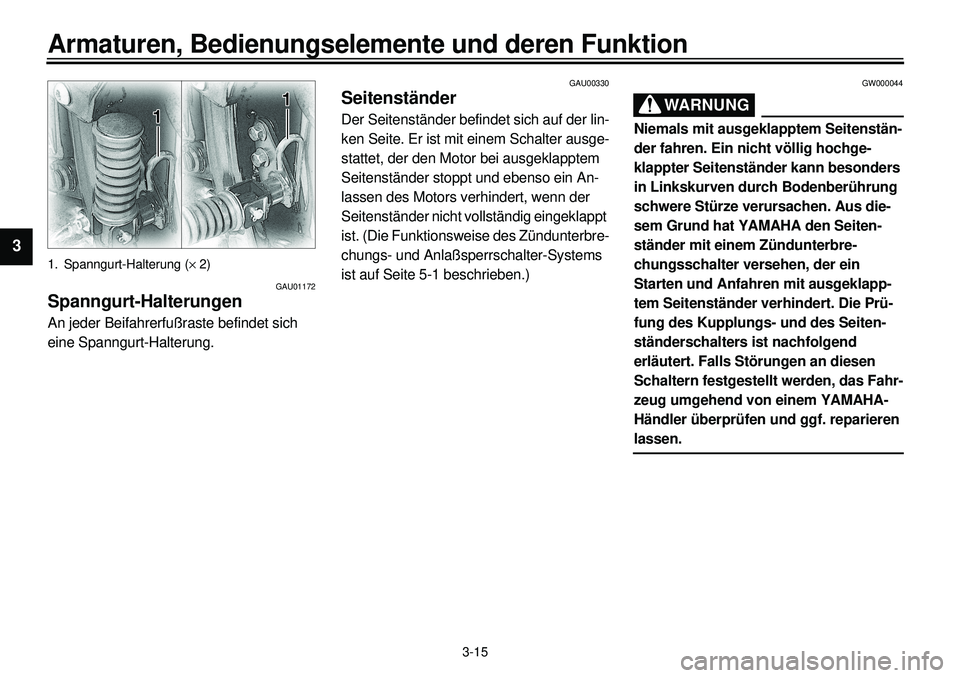

1. Spanngurt-Halterung (´ 2)
GAU01172
Spanngurt-HalterungenAn jeder Beifahrerfußraste befindet sich
eine Spanngurt-Halterung.
GAU00330
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite. Er ist mit einem Schalter ausge-
stattet, der den Motor bei ausgeklapptem
Seitenständer stoppt und ebenso ein An-
lassen des Motors verhindert, wenn der
Seitenständer nicht vollständig eingeklappt
ist. (Die Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
ist auf Seite 5-1 beschrieben.)
GW000044
WARNUNG
Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochge-
klappter Seitenständer kann besonders
in Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seiten-
ständer mit einem Zündunterbre-
chungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Die Prü-
fung des Kupplungs- und des Seiten-
ständerschalters ist nachfolgend
erläutert. Falls Störungen an diesen
Schaltern festgestellt werden, das Fahr-
zeug umgehend von einem YAMAHA-
Händler überprüfen und ggf. reparieren lassen.

3-16
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
GAU00331

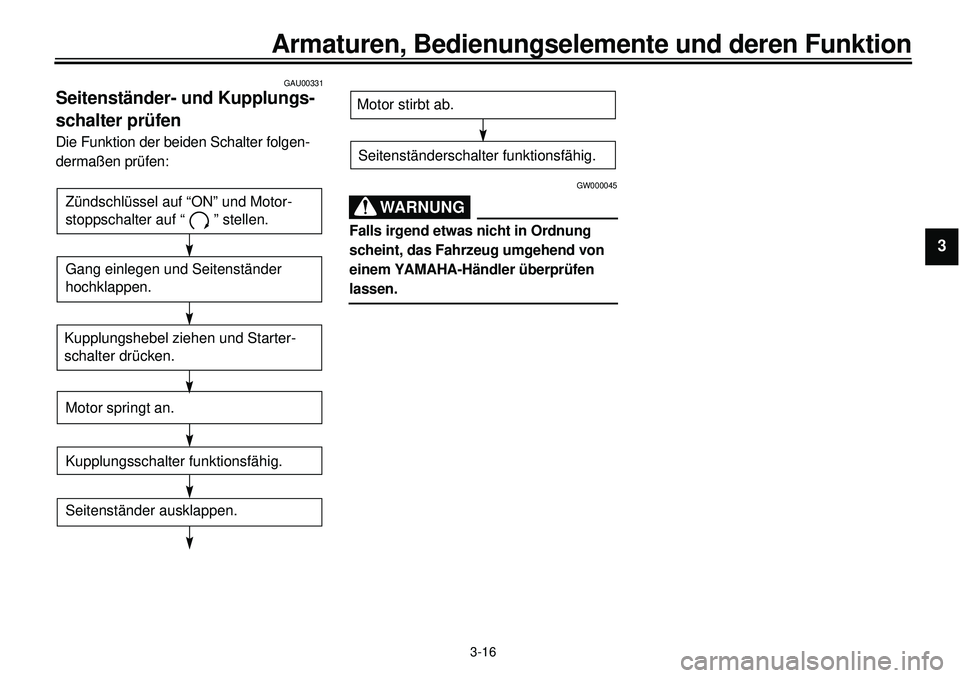

Seitenständer- und Kupplungs-
schalter prüfenDie Funktion der beiden Schalter folgen-
dermaßen prüfen:COPY CD-11GCD-11GZündschlüssel auf “ON” und Motor-
stoppschalter auf “ ” stellen.Gang einlegen und Seitenständer
hochklappen.Kupplungshebel ziehen und Starter-
schalter drücken.Motor springt an.Seitenständer ausklappen.Kupplungsschalter funktionsfähig.
CD-11G
GW000045
WARNUNG
Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen lassen.Motor stirbt ab.Seitenständerschalter funktionsfähig.

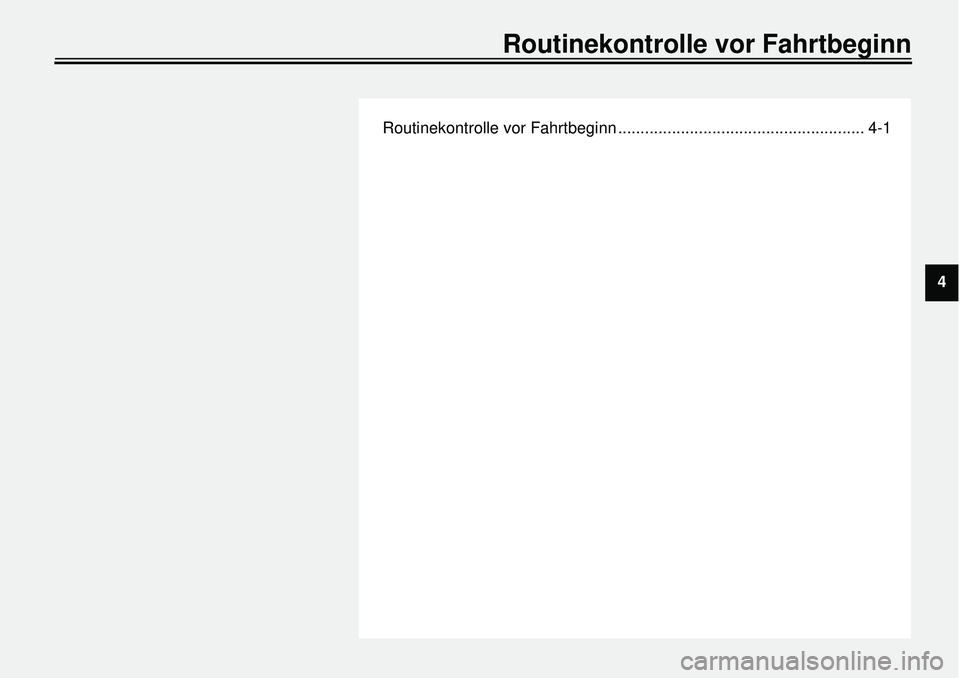

Routinekontrolle vor Fahrtbeginn ....................................................... 4-1
Routinekontrolle vor Fahrtbeginn
4

4-1

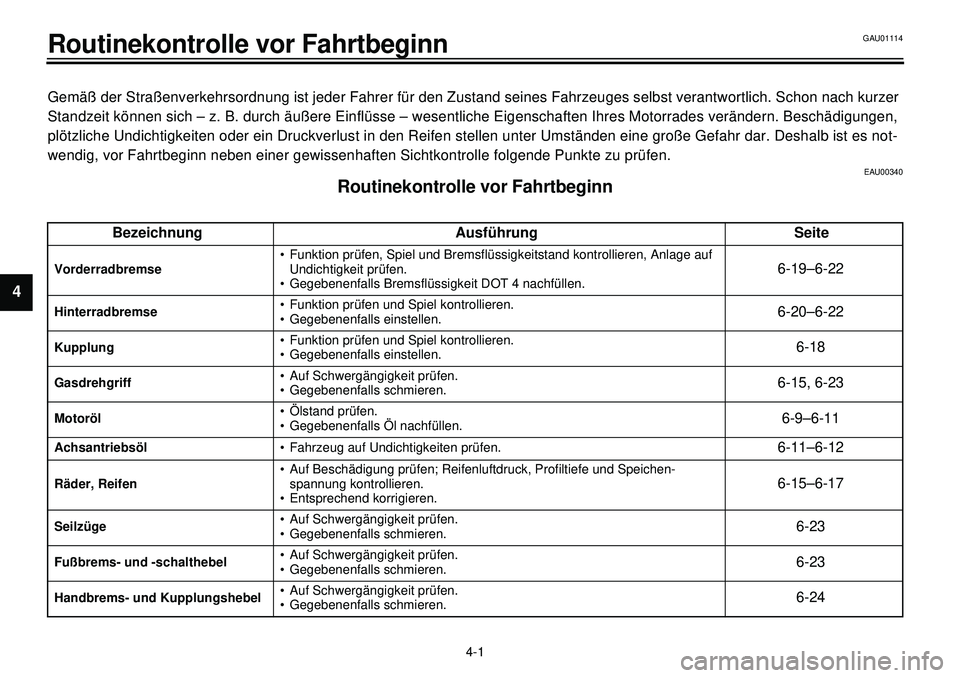

Routinekontrolle vor Fahrtbeginn
1
2
34
5
6
7
8
9
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
EAU00340
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seite
Vorderradbremse
• Funktion prüfen, Spiel und Bremsflüssigkeitstand kontrollieren, Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
6-19–6-22
Hinterradbremse
• Funktion prüfen und Spiel kontrollieren.
• Gegebenenfalls einstellen.
6-20–6-22
Kupplung
• Funktion prüfen und Spiel kontrollieren.
• Gegebenenfalls einstellen.
6-18
Gasdrehgriff
• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-15, 6-23
Motoröl
• Ölstand prüfen.
• Gegebenenfalls Öl nachfüllen.
6-9–6-11
Achsantriebsöl
• Fahrzeug auf Undichtigkeiten prüfen.
6-11–6-12
Räder, Reifen
• Auf Beschädigung prüfen; Reifenluftdruck, Profiltiefe und Speichen-
spannung kontrollieren.
• Entsprechend korrigieren.
6-15–6-17
Seilzüge
• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-23
Fußbrems- und -schalthebel
• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-23
Handbrems- und Kupplungshebel
• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-24
GAU01114

4-2
Routinekontrolle vor Fahrtbeginn
1
2
3
4
5
6
7
8
9

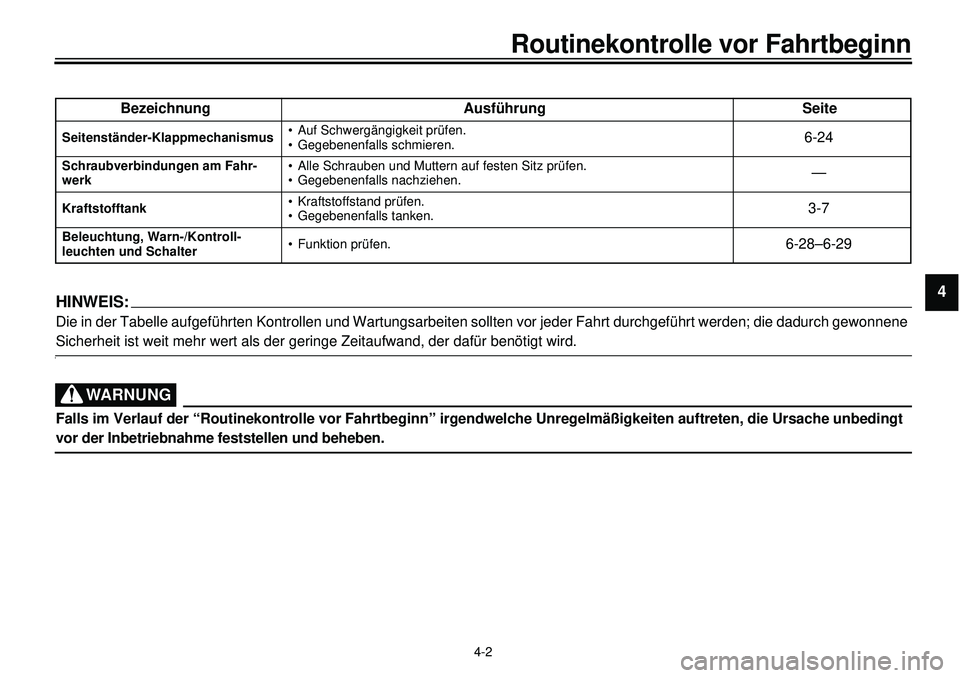

HINWEIS:

Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
WARNUNG

Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten auftreten, die Ursache unbedingt
vor der Inbetriebnahme feststellen und beheben.
Seitenständer-Klappmechanismus
• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.
6-24
Schraubverbindungen am Fahr-
werk
• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls nachziehen.
—
Kraftstofftank
• Kraftstoffstand prüfen.
• Gegebenenfalls tanken.
3-7
Beleuchtung, Warn-/Kontroll-
leuchten und Schalter
• Funktion prüfen.
6-28–6-29
Bezeichnung Ausführung Seite

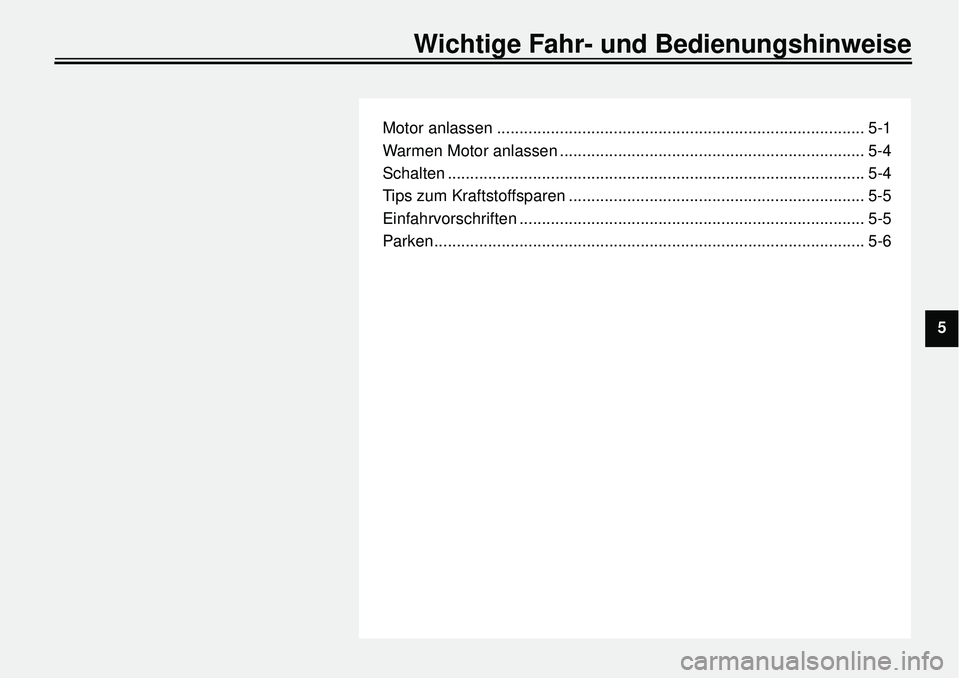

Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen .................................................................... 5-4
Schalten ............................................................................................. 5-4
Tips zum Kraftstoffsparen .................................................................. 5-5
Einfahrvorschriften ............................................................................. 5-5
Parken................................................................................................ 5-6
Wichtige Fahr- und Bedienungshinweise
5

5-1
Wichtige Fahr- und Bedienungshinweise
1
2
3
45
6
7
8
9
GAU00373

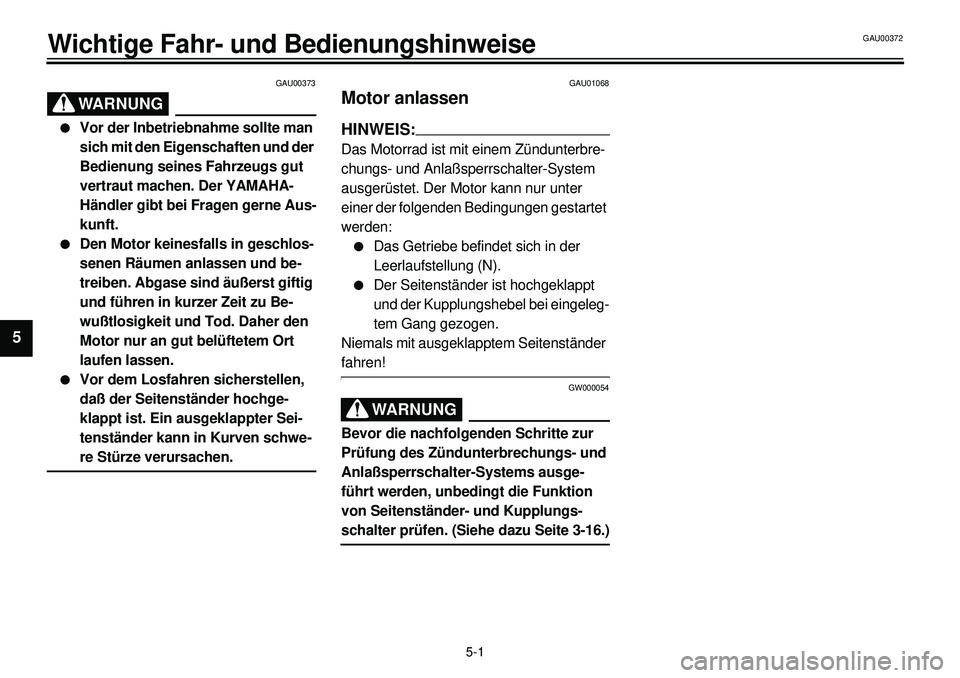

WARNUNG

l
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und der
Bedienung seines Fahrzeugs gut
vertraut machen. Der YAMAHA-
Händler gibt bei Fragen gerne Aus-
kunft.
l
Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort
laufen lassen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwe-
re Stürze verursachen.
GAU01068
Motor anlassen
HINWEIS:

Das Motorrad ist mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet. Der Motor kann nur unter
einer der folgenden Bedingungen gestartet
werden:
l
Das Getriebe befindet sich in der
Leerlaufstellung (N).
l
Der Seitenständer ist hochgeklappt
und der Kupplungshebel bei eingeleg-
tem Gang gezogen.
Niemals mit ausgeklapptem Seitenständer
fahren!
GW000054
WARNUNG

Bevor die nachfolgenden Schritte zur
Prüfung des Zündunterbrechungs- und
Anlaßsperrschalter-Systems ausge-
führt werden, unbedingt die Funktion
von Seitenständer- und Kupplungs-
schalter prüfen. (Siehe dazu Seite 3-16.)
GAU00372

5-2
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9

COPY CF-28GCF-28G

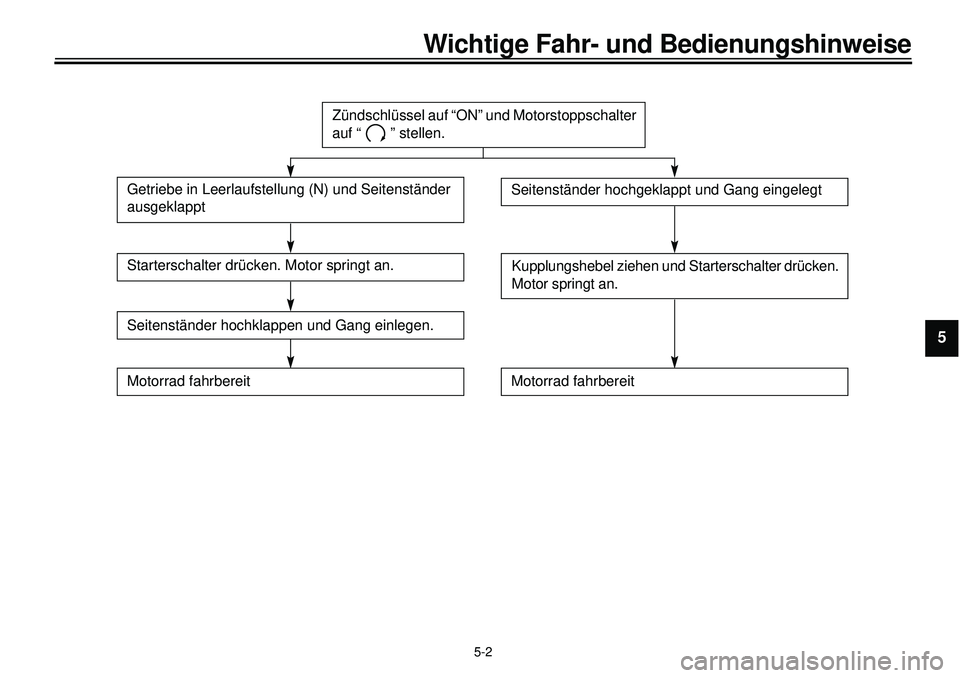

Zündschlüssel auf “ON” und Motorstoppschalter
auf “ ” stellen.
Starterschalter drücken. Motor springt an.Seitenständer hochklappen und Gang einlegen.
Seitenständer hochgeklappt und Gang eingelegt
Motorrad fahrbereit
Motorrad fahrbereit
Getriebe in Leerlaufstellung (N) und Seitenständer
ausgeklappt
Kupplungshebel ziehen und Starterschalter drücken.
Motor springt an.
