YAMAHA XVS650A 2001 Betriebsanleitungen (in German)

5-3
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9

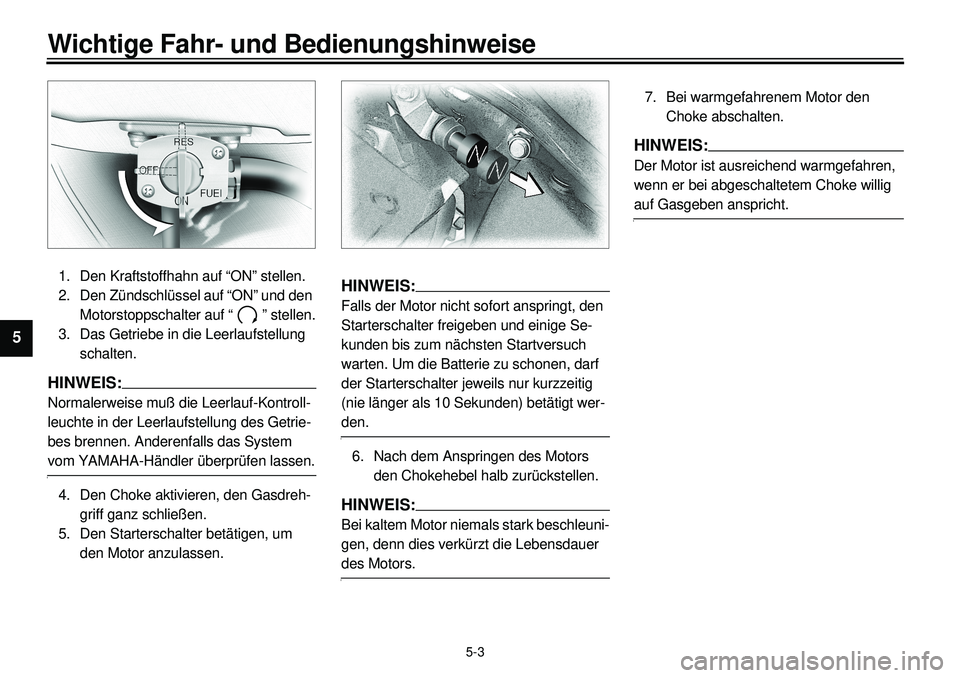

1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.
HINWEIS:

Normalerweise muß die Leerlauf-Kontroll-
leuchte in der Leerlaufstellung des Getrie-
bes brennen. Anderenfalls das System
vom YAMAHA-Händler überprüfen lassen.
4. Den Choke aktivieren, den Gasdreh-
griff ganz schließen.
5. Den Starterschalter betätigen, um
den Motor anzulassen.
HINWEIS:

Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Se-
kunden bis zum nächsten Startversuch
warten. Um die Batterie zu schonen, darf
der Starterschalter jeweils nur kurzzeitig
(nie länger als 10 Sekunden) betätigt wer-
den.
6. Nach dem Anspringen des Motors
den Chokehebel halb zurückstellen.
HINWEIS:

Bei kaltem Motor niemals stark beschleuni-
gen, denn dies verkürzt die Lebensdauer
des Motors.7. Bei warmgefahrenem Motor den
Choke abschalten.
HINWEIS:

Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht.

5-4
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9

GAU01258

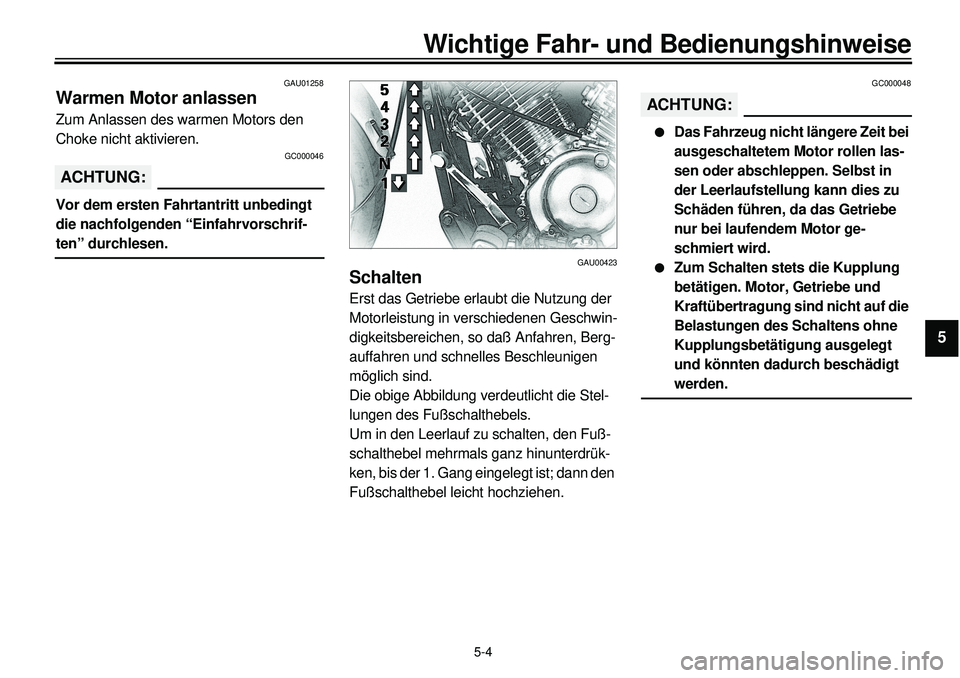

Warmen Motor anlassen
Zum Anlassen des warmen Motors den
Choke nicht aktivieren.
GC000046
ACHTUNG:

Vor dem ersten Fahrtantritt unbedingt
die nachfolgenden “Einfahrvorschrif-
ten” durchlesen.
GAU00423
Schalten
Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.
Um in den Leerlauf zu schalten, den Fuß-
schalthebel mehrmals ganz hinunterdrük-
ken, bis der 1. Gang eingelegt ist; dann den
Fußschalthebel leicht hochziehen.
GC000048
ACHTUNG:

l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in
der Leerlaufstellung kann dies zu
Schäden führen, da das Getriebe
nur bei laufendem Motor ge-
schmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.

5-5
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9

GAU00424

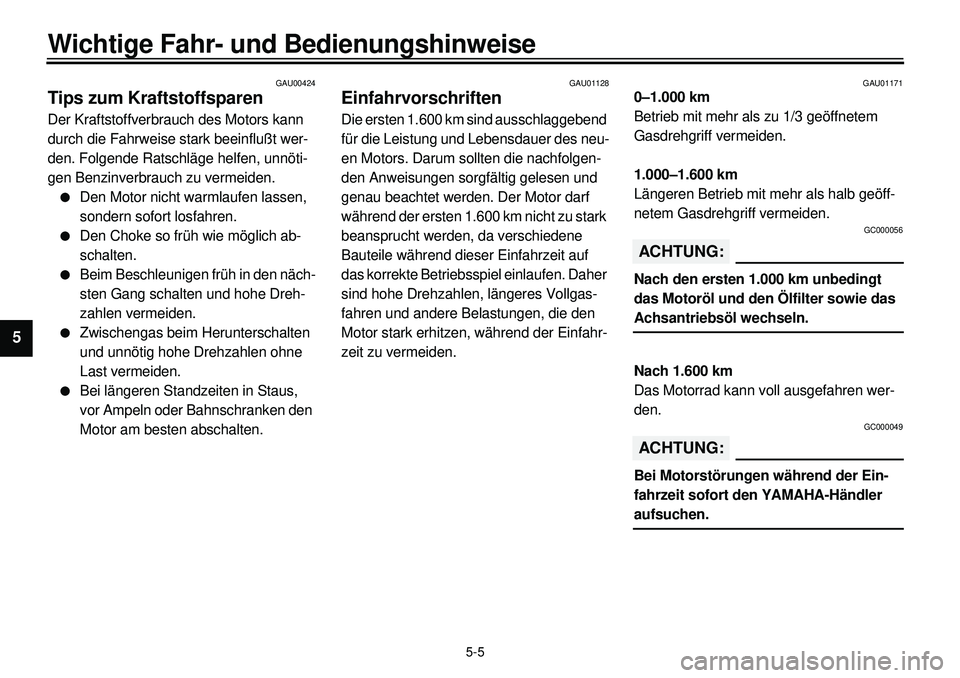

Tips zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.
l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
GAU01128
Einfahrvorschriften
Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden. Der Motor darf
während der ersten 1.600 km nicht zu stark
beansprucht werden, da verschiedene
Bauteile während dieser Einfahrzeit auf
das korrekte Betriebsspiel einlaufen. Daher
sind hohe Drehzahlen, längeres Vollgas-
fahren und andere Belastungen, die den
Motor stark erhitzen, während der Einfahr-
zeit zu vermeiden.
GAU01171
0–1.000 km
Betrieb mit mehr als zu 1/3 geöffnetem
Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als halb geöff-
netem Gasdrehgriff vermeiden.
GC000056
ACHTUNG:

Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln.
Nach 1.600 km
Das Motorrad kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:

Bei Motorstörungen während der Ein-
fahrzeit sofort den YAMAHA-Händler
aufsuchen.

5-6
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9

GAU00457

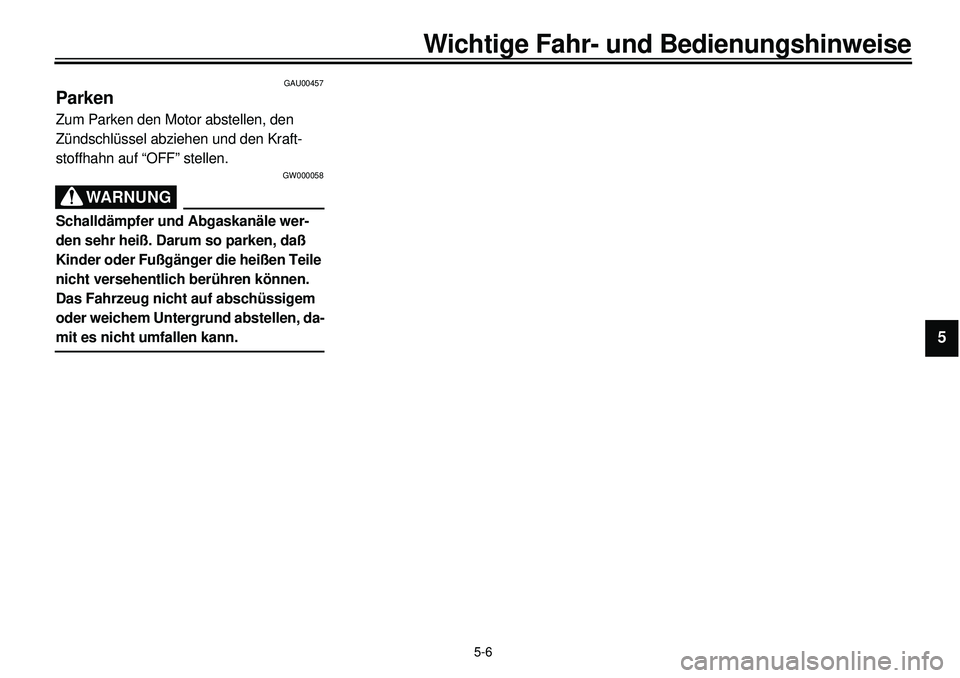

Parken
Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und den Kraft-
stoffhahn auf “OFF” stellen.
GW000058
WARNUNG

Schalldämpfer und Abgaskanäle wer-
den sehr heiß. Darum so parken, daß
Kinder oder Fußgänger die heißen Teile
nicht versehentlich berühren können.
Das Fahrzeug nicht auf abschüssigem
oder weichem Untergrund abstellen, da-
mit es nicht umfallen kann.

1
2
3
4
5
6
7
8
9

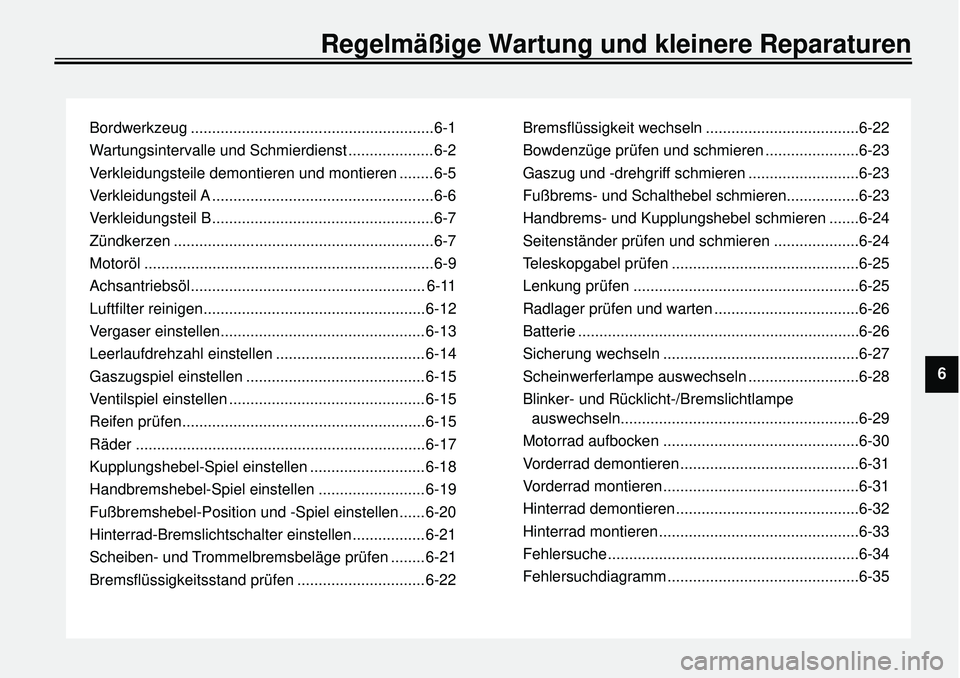

Bordwerkzeug .........................................................6-1
Wartungsintervalle und Schmierdienst .................... 6-2
Verkleidungsteile demontieren und montieren ........ 6-5
Verkleidungsteil A ....................................................6-6
Verkleidungsteil B....................................................6-7
Zündkerzen .............................................................6-7
Motoröl ....................................................................6-9
Achsantriebsöl....................................................... 6-11
Luftfilter reinigen....................................................6-12
Vergaser einstellen................................................6-13
Leerlaufdrehzahl einstellen ................................... 6-14
Gaszugspiel einstellen ..........................................6-15
Ventilspiel einstellen ..............................................6-15
Reifen prüfen.........................................................6-15
Räder ....................................................................6-17
Kupplungshebel-Spiel einstellen ........................... 6-18
Handbremshebel-Spiel einstellen ......................... 6-19
Fußbremshebel-Position und -Spiel einstellen...... 6-20
Hinterrad-Bremslichtschalter einstellen................. 6-21
Scheiben- und Trommelbremsbeläge prüfen ........ 6-21
Bremsflüssigkeitsstand prüfen .............................. 6-22
Bremsflüssigkeit wechseln ....................................6-22
Bowdenzüge prüfen und schmieren ......................6-23
Gaszug und -drehgriff schmieren ..........................6-23
Fußbrems- und Schalthebel schmieren.................6-23
Handbrems- und Kupplungshebel schmieren .......6-24
Seitenständer prüfen und schmieren ....................6-24
Teleskopgabel prüfen ............................................6-25
Lenkung prüfen .....................................................6-25
Radlager prüfen und warten ..................................6-26
Batterie ..................................................................6-26
Sicherung wechseln ..............................................6-27
Scheinwerferlampe auswechseln ..........................6-28
Blinker- und Rücklicht-/Bremslichtlampe
auswechseln........................................................6-29
Motorrad aufbocken ..............................................6-30
Vorderrad demontieren..........................................6-31
Vorderrad montieren..............................................6-31
Hinterrad demontieren...........................................6-32
Hinterrad montieren...............................................6-33
Fehlersuche...........................................................6-34
Fehlersuchdiagramm.............................................6-35

Regelmäßige Wartung und kleinere Reparaturen
6

6-1
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
56
7
8
9
GAU00462
GAU00464

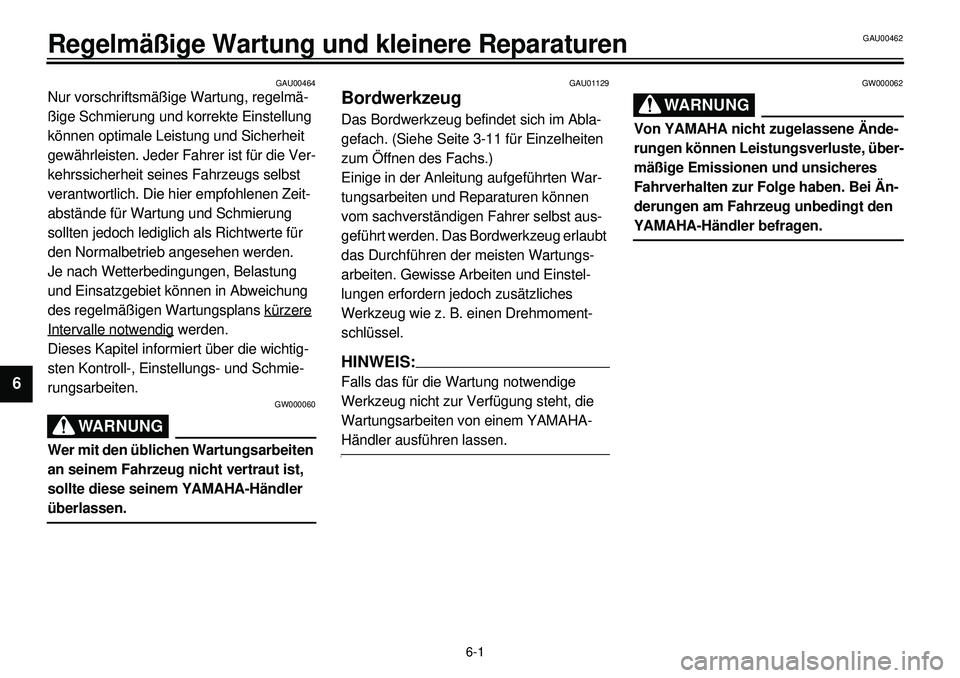

Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich. Die hier empfohlenen Zeit-
abstände für Wartung und Schmierung
sollten jedoch lediglich als Richtwerte für
den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Belastung
und Einsatzgebiet können in Abweichung
des regelmäßigen Wartungsplans kürzere

Intervalle notwendig
werden.
Dieses Kapitel informiert über die wichtig-
sten Kontroll-, Einstellungs- und Schmie-
rungsarbeiten.

GW000060
WARNUNG

Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese seinem YAMAHA-Händler
überlassen.
GAU01129
Bordwerkzeug
Das Bordwerkzeug befindet sich im Abla-
gefach. (Siehe Seite 3-11 für Einzelheiten
zum Öffnen des Fachs.)
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.
HINWEIS:

Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen.
GW000062
WARNUNG

Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste, über-
mäßige Emissionen und unsicheres
Fahrverhalten zur Folge haben. Bei Än-
derungen am Fahrzeug unbedingt den
YAMAHA-Händler befragen.

6-2
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
5
6
7
8
9

GAU00473

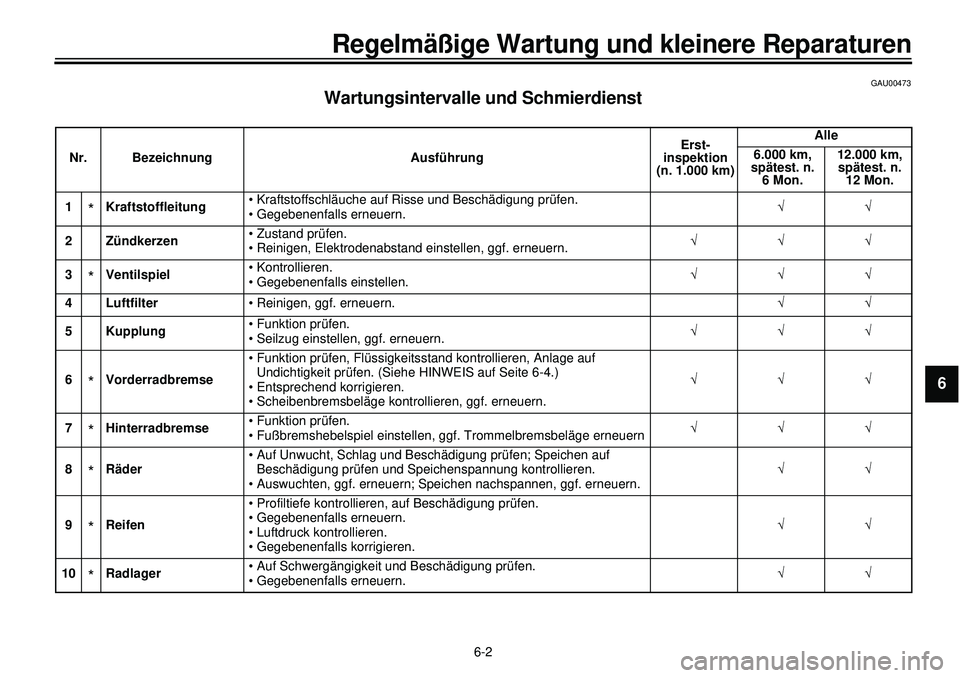

Wartungsintervalle und Schmierdienst
Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
1
*
Kraftstoffleitung
• Kraftstoffschläuche auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.
ÖÖ
2 Zündkerzen
• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.
ÖÖÖ
3

*
Ventilspiel
• Kontrollieren.
• Gegebenenfalls einstellen.
ÖÖÖ
4 Luftfilter
• Reinigen, ggf. erneuern.
ÖÖ
5 Kupplung
• Funktion prüfen.
• Seilzug einstellen, ggf. erneuern.
ÖÖÖ
6

*
Vorderradbremse
• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.
ÖÖÖ
7
*
Hinterradbremse
• Funktion prüfen.
• Fußbremshebelspiel einstellen, ggf. Trommelbremsbeläge erneuern
ÖÖÖ
8
*
Räder
• Auf Unwucht, Schlag und Beschädigung prüfen; Speichen auf
Beschädigung prüfen und Speichenspannung kontrollieren.
• Auswuchten, ggf. erneuern; Speichen nachspannen, ggf. erneuern.
ÖÖ
9
*
Reifen
• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.
ÖÖ
10
*
Radlager
• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.
ÖÖ

6-3
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
5
6
7
8
9

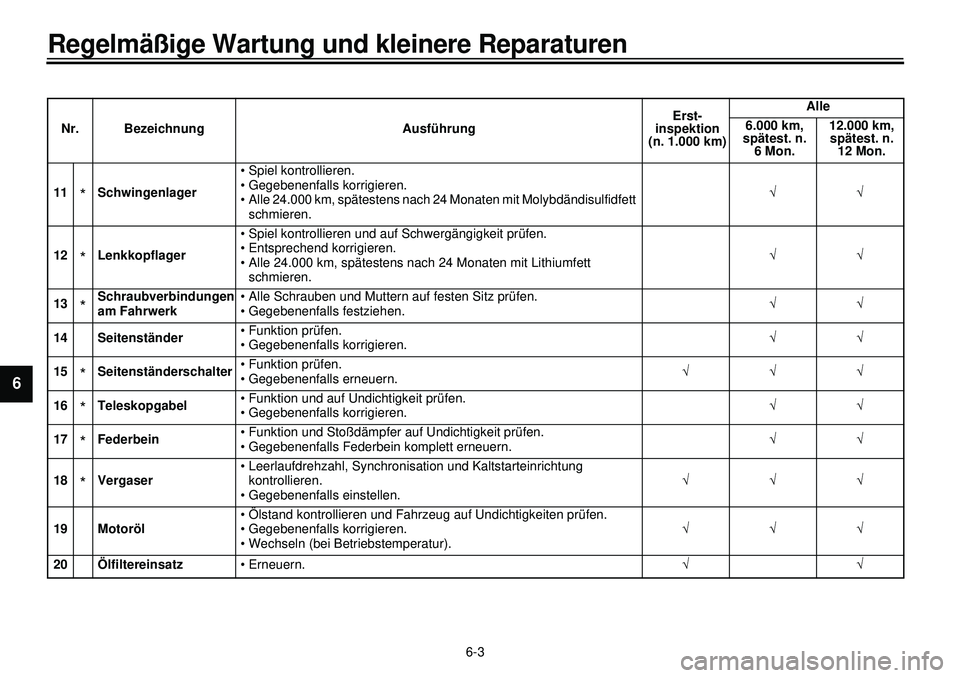

11
*
Schwingenlager
• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Molybdändisulfidfett
schmieren.
ÖÖ
12
*
Lenkkopflager
• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.
ÖÖ
13
*
Schraubverbindungen
am Fahrwerk
• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.
ÖÖ
14 Seitenständer
• Funktion prüfen.
• Gegebenenfalls korrigieren.
ÖÖ
15

*
Seitenständerschalter
• Funktion prüfen.
• Gegebenenfalls erneuern.
ÖÖÖ
16
*
Teleskopgabel
• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.
ÖÖ
17
*
Federbein
• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.
ÖÖ
18
*
Vergaser
• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.
ÖÖÖ
19 Motoröl
• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).
ÖÖÖ
20 Ölfiltereinsatz
• Erneuern.
ÖÖ
Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.

6-4
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
5
6
7
8
9

* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU02970
HINWEIS:

l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.

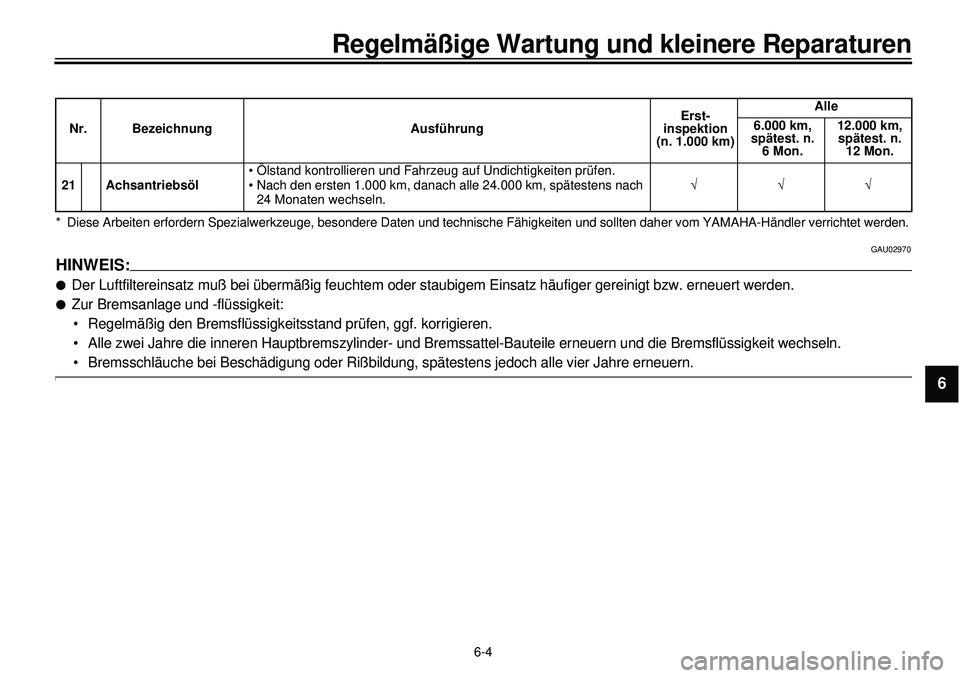

21 Achsantriebsöl
• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Nach den ersten 1.000 km, danach alle 24.000 km, spätestens nach
24 Monaten wechseln.
ÖÖÖ
Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
