CARATTERISTICHE TECNICHE
1
2
3
4
5
6
7
8
9

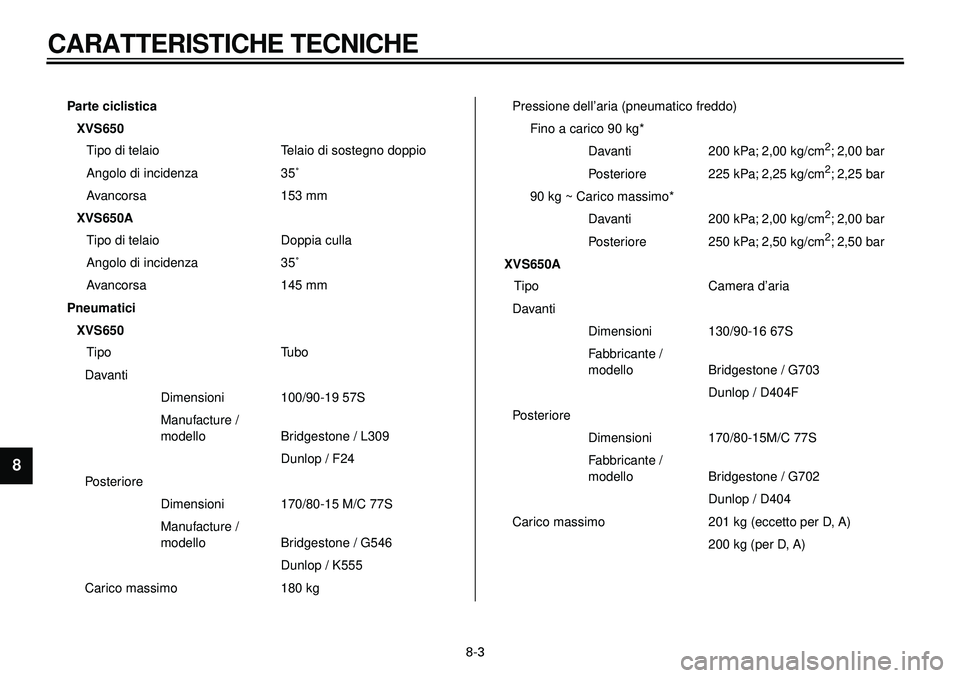

Parte ciclistica
XVS650
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 35˚
Avancorsa 153 mm
XVS650A
Tipo di telaio Doppia culla
Angolo di incidenza 35˚
Avancorsa 145 mm
Pneumatici
XVS650
Tipo Tubo
Davanti
Dimensioni 100/90-19 57S
Manufacture /
modello Bridgestone / L309
Dunlop / F24
Posteriore
Dimensioni 170/80-15 M/C 77S
Manufacture /
modello Bridgestone / G546
Dunlop / K555
Carico massimo 180 kg

Pressione dell’aria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 200 kPa; 2,00 kg/cm
2

; 2,00 bar
Posteriore 225 kPa; 2,25 kg/cm
2

; 2,25 bar
90 kg ~ Carico massimo*
Davanti 200 kPa; 2,00 kg/cm
2

; 2,00 bar
Posteriore 250 kPa; 2,50 kg/cm
2

; 2,50 bar
XVS650A
Tipo Camera d’aria
Davanti
Dimensioni 130/90-16 67S
Fabbricante /
modello Bridgestone / G703
Dunlop / D404F
Posteriore
Dimensioni 170/80-15M/C 77S
Fabbricante /
modello Bridgestone / G702
Dunlop / D404
Carico massimo 201 kg (eccetto per D, A)
200 kg (per D, A)

8-4
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
7
8
9

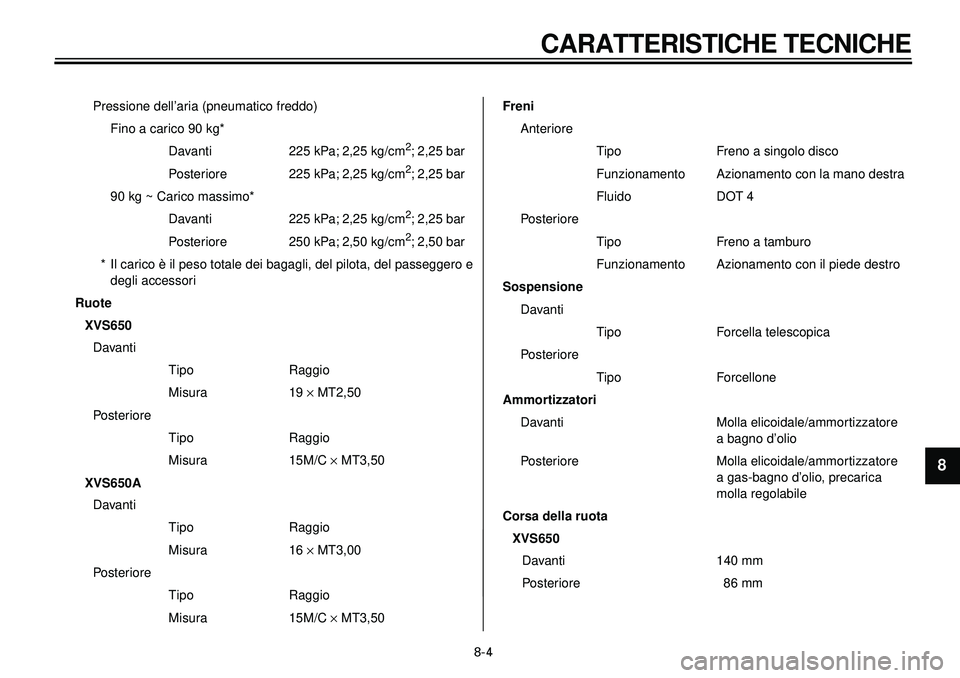

Pressione dell’aria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 225 kPa; 2,25 kg/cm
2

; 2,25 bar
Posteriore 225 kPa; 2,25 kg/cm
2

; 2,25 bar
90 kg ~ Carico massimo*
Davanti 225 kPa; 2,25 kg/cm
2

; 2,25 bar
Posteriore 250 kPa; 2,50 kg/cm
2

; 2,50 bar
* Il carico è il peso totale dei bagagli, del pilota, del passeggero e
degli accessori
Ruote
XVS650
Davanti
Tipo Raggio
Misura 19
´
MT2,50
Posteriore
Tipo Raggio
Misura 15M/C
´
MT3,50
XVS650A
Davanti
Tipo Raggio
Misura 16
´
MT3,00
Posteriore
Tipo Raggio
Misura 15M/C
´
MT3,50

Freni
Anteriore
Tipo Freno a singolo disco
Funzionamento Azionamento con la mano destra
Fluido DOT 4
Posteriore
Tipo Freno a tamburo
Funzionamento Azionamento con il piede destro
Sospensione
Davanti
Tipo Forcella telescopica
Posteriore
Tipo Forcellone
Ammortizzatori
Davanti Molla elicoidale/ammortizzatore
a bagno d’olio
Posteriore Molla elicoidale/ammortizzatore
a gas-bagno d’olio, precarica
molla regolabile
Corsa della ruota
XVS650
Davanti 140 mm
Posteriore 86 mm

8-5
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
7
8
9

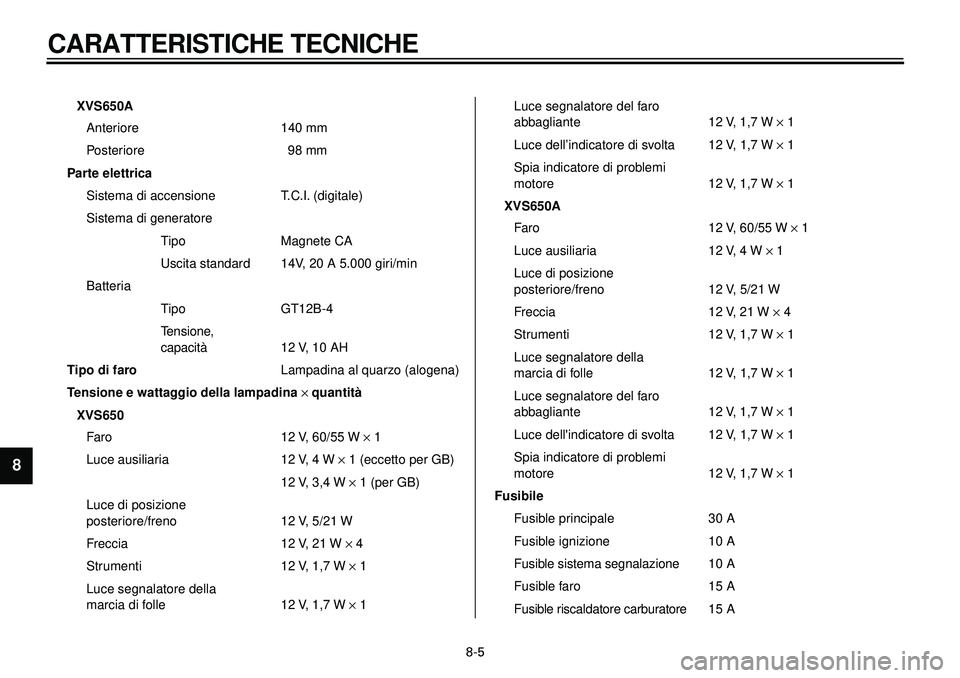

XVS650A
Anteriore 140 mm
Posteriore 98 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14V, 20 A 5.000 giri/min
Batteria
Tipo GT12B-4
Tensione,
capacità 12 V, 10 AH
Tipo di faro
Lampadina al quarzo (alogena)
Tensione e wattaggio della lampadina
´
quantità
XVS650
Faro 12 V, 60/55 W
´
1
Luce ausiliaria 12 V, 4 W
´
1 (eccetto per GB)
12 V, 3,4 W
´
1 (per GB)
Luce di posizione
posteriore/freno 12 V, 5/21 W
Freccia 12 V, 21 W
´
4
Strumenti 12 V, 1,7 W
´
1
Luce segnalatore della
marcia di folle 12 V, 1,7 W
´
1
Luce segnalatore del faro
abbagliante 12 V, 1,7 W
´
1
Luce dell’indicatore di svolta 12 V, 1,7 W
´
1
Spia indicatore di problemi
motore 12 V, 1,7 W
´
1
XVS650A
Faro 12 V, 60/55 W
´
1
Luce ausiliaria 12 V, 4 W
´
1
Luce di posizione
posteriore/freno 12 V, 5/21 W
Freccia 12 V, 21 W
´
4
Strumenti 12 V, 1,7 W
´
1
Luce segnalatore della
marcia di folle 12 V, 1,7 W
´
1
Luce segnalatore del faro
abbagliante 12 V, 1,7 W
´
1
Luce dell'indicatore di svolta 12 V, 1,7 W
´
1
Spia indicatore di problemi
motore 12 V, 1,7 W
´
1
Fusibile
Fusible principale 30 A
Fusible ignizione 10 A
Fusible sistema segnalazione 10 A
Fusible faro 15 A
Fusible riscaldatore carburatore 15 A

Registrazioni del numero di identificazione ........................................ 9-1
Numero d’identificazione della chiave ................................................ 9-1
Numero identificazione veicolo .......................................................... 9-1
Etichetta di modello............................................................................ 9-2
INFORMAZIONI PER I CONSUMATORI
9

9-1
INFORMAZIONI PER I CONSUMATORI
1
2
3
4
5
6
7
89
HAU02944

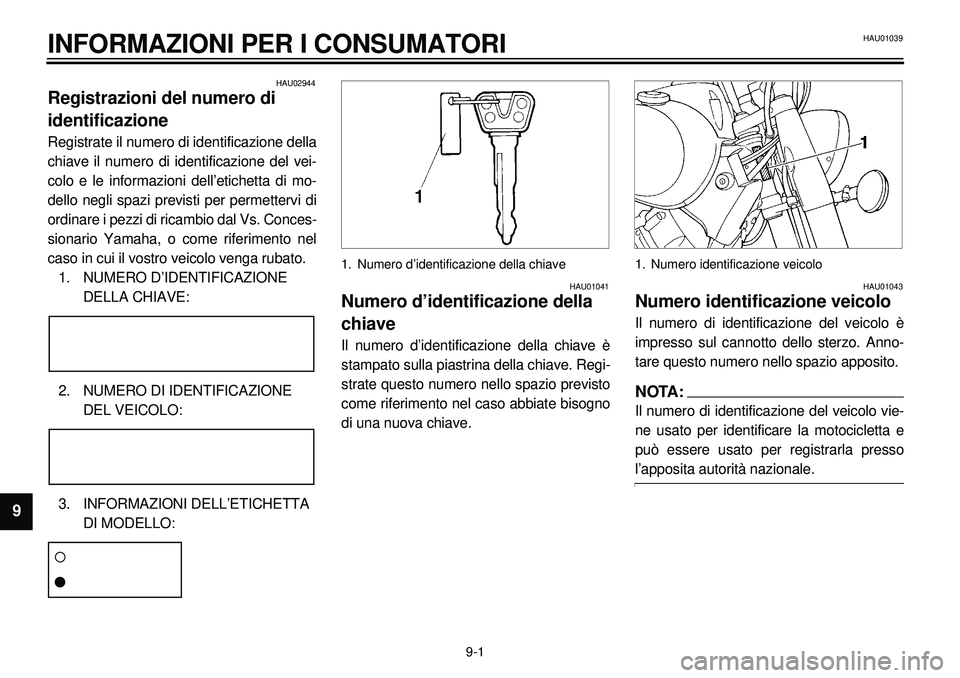

Registrazioni del numero di
identificazione
Registrate il numero di identificazione della
chiave il numero di identificazione del vei-
colo e le informazioni dell’etichetta di mo-
dello negli spazi previsti per permettervi di
ordinare i pezzi di ricambio dal Vs. Conces-
sionario Yamaha, o come riferimento nel
caso in cui il vostro veicolo venga rubato.
1. NUMERO D’IDENTIFICAZIONE
DELLA CHIAVE:
2. NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3. INFORMAZIONI DELL’ETICHETTA
DI MODELLO:
1. Numero d’identificazione della chiave
HAU01041
Numero d’identificazione della
chiave
Il numero d’identificazione della chiave è
stampato sulla piastrina della chiave. Regi-
strate questo numero nello spazio previsto
come riferimento nel caso abbiate bisogno
di una nuova chiave.
1. Numero identificazione veicolo
HAU01043
Numero identificazione veicolo
Il numero di identificazione del veicolo è
impresso sul cannotto dello sterzo. Anno-
tare questo numero nello spazio apposito.
NOTA:

Il numero di identificazione del veicolo vie-
ne usato per identificare la motocicletta e
può essere usato per registrarla presso
l’apposita autorità nazionale.
HAU01039

9-2
INFORMAZIONI PER I CONSUMATORI
1
2
3
4
5
6
7
8
9

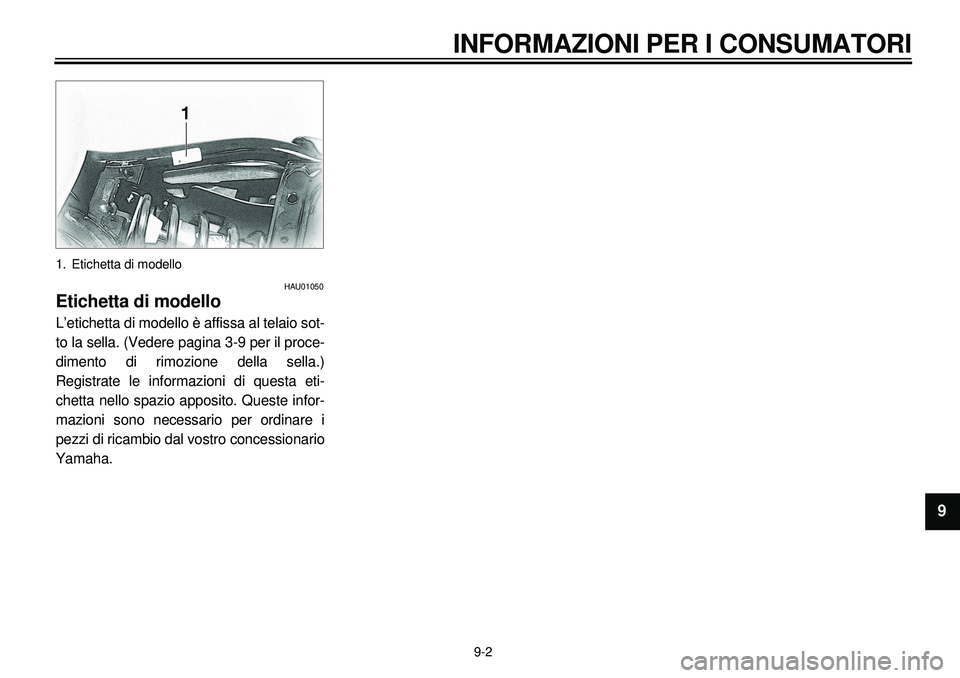

1. Etichetta di modello
