INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico ”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
 Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilit à dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell ’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te- ner conto che devono essere il pi
ù
leggeri possibile ed essere comun-
que ridotti al minimo.
 Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilit à del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l ’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilit à
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
 Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libert à di movimento
del pilota e può compromettere la
capacit à di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L ’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacit à dell’ im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell ’illuminazione o della potenza
del motore. Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all
’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilit à,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-13 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.


Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.


Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF ” e che non vi siano perdite di car-
burante.


Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell ’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.


Innestare una marcia (per i modelli con
cambio manuale).


Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
U26PH3H0.book Page 4 Thursday, June 2, 2011 5:21 PM

INFORMAZIONI DI SICUREZZA
1-5
1
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.


La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
U26PH3H0.book Page 5 Thursday, June 2, 2011 5:21 PM

DESCRIZIONE
2-1
2
HAU10410

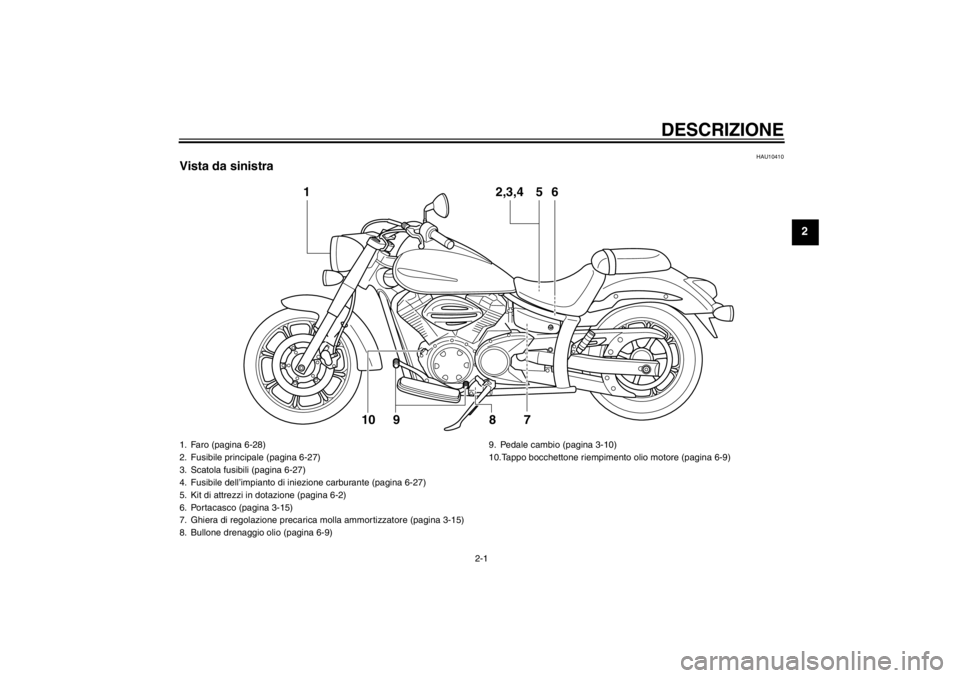

Vista da sinistra
1
2,3,4
5
7
910
6
8
1. Faro (pagina 6-28)
2. Fusibile principale (pagina 6-27)
3. Scatola fusibili (pagina 6-27)
4. Fusibile dell ’impianto di iniezione carburante (pagina 6-27)
5. Kit di attrezzi in dotazione (pagina 6-2)
6. Portacasco (pagina 3-15)
7. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-15)
8. Bullone drenaggio olio (pagina 6-9) 9. Pedale cambio (pagina 3-10)
10.Tappo bocchettone riempimento olio motore (pagina 6-9)
U26PH3H0.book Page 1 Thursday, June 2, 2011 5:21 PM

DESCRIZIONE
2-2
2
HAU10420

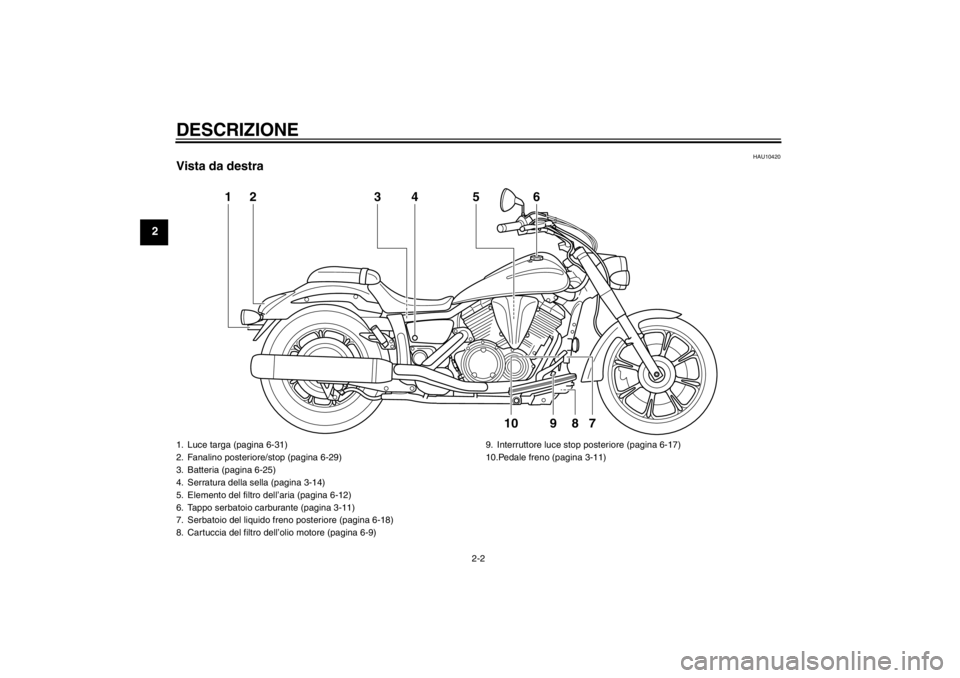

Vista da destra
34
56
2
1
7
8
10
9
1. Luce targa (pagina 6-31)
2. Fanalino posteriore/stop (pagina 6-29)
3. Batteria (pagina 6-25)
4. Serratura della sella (pagina 3-14)
5. Elemento del filtro dell’aria (pagina 6-12)
6. Tappo serbatoio carburante (pagina 3-11)
7. Serbatoio del liquido freno posteriore (pagina 6-18)
8. Cartuccia del filtro dell ’olio motore (pagina 6-9) 9. Interruttore luce stop posteriore (pagina 6-17)
10.Pedale freno (pagina 3-11)U26PH3H0.book Page 2 Thursday, June 2, 2011 5:21 PM

DESCRIZIONE
2-3
2
HAU10430

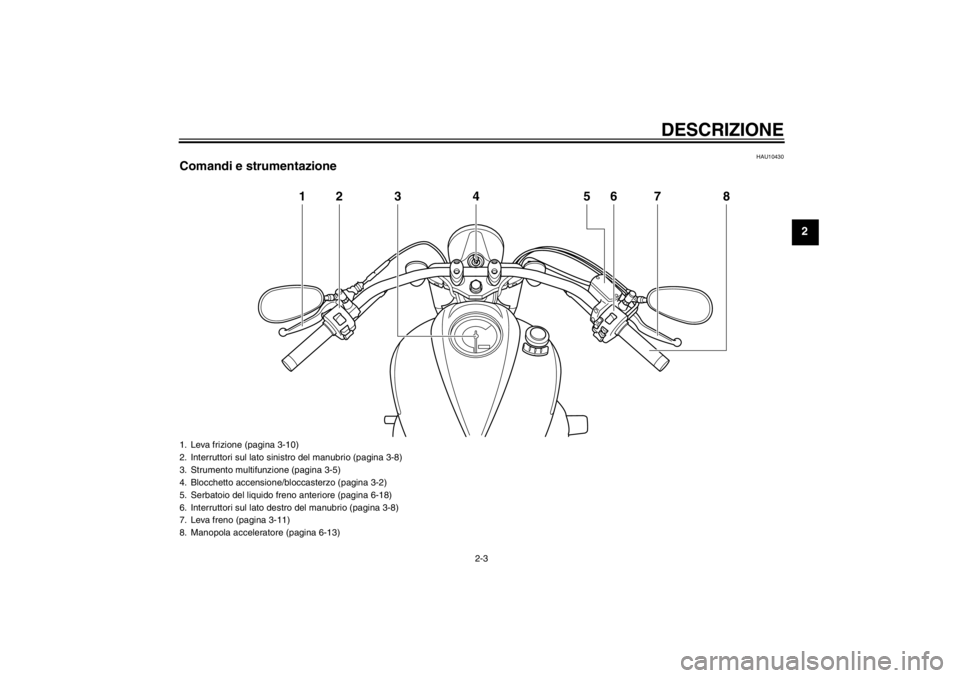

Comandi e strumentazione
12 3 468
5
7
1. Leva frizione (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Strumento multifunzione (pagina 3-5)
4. Blocchetto accensione/bloccasterzo (pagina 3-2)
5. Serbatoio del liquido freno anteriore (pagina 6-18)
6. Interruttori sul lato destro del manubrio (pagina 3-8)
7. Leva freno (pagina 3-11)
8. Manopola acceleratore (pagina 6-13)
U26PH3H0.book Page 3 Thursday, June 2, 2011 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10977
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell ’immobilizzatore


un’ ECU


una spia immobilizer (Vedere pagina
3-4.) La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poich
é la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si pu ò
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U26PH3H0.book Page 1 Thursday, June 2, 2011 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472

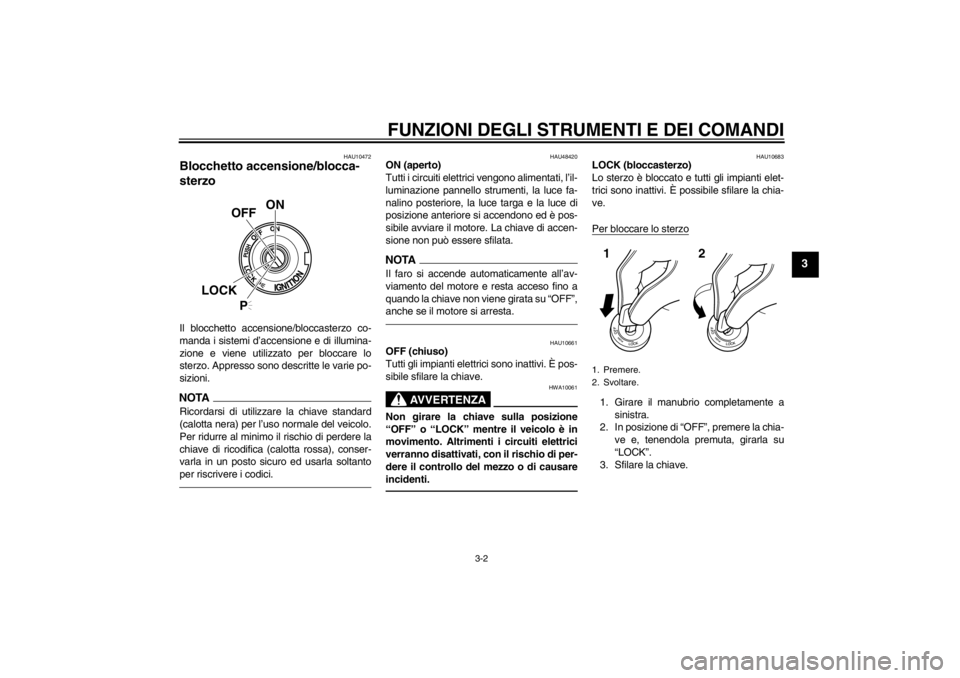

Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l ’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU48420
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’ il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e la luce di
posizione anteriore si accendono ed è pos-
sibile avviare il motore. La chiave di accen-
sione non pu ò essere sfilata.NOTAIl faro si accende automaticamente all ’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF ”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“ OFF ” o “ LOCK ” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a sinistra.
2. In posizione di “OFF ”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK ”.
3. Sfilare la chiave.
ON
OFF
LOCK
P
1. Premere.
2. Svoltare.12
U26PH3H0.book Page 2 Thursday, June 2, 2011 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF ”.
HAU48410
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e la luce di posizione
anteriore sono accese. È possibile accen-
dere le luci d ’emergenza e le luci indicatori
di direzione, ma tutti gli altri impianti elettrici
sono inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU49391
Spie d ’avvertimento e di segnala-
zione
HAU11020
Spia indicatore di direzione “”
Questa spia di segnalazione lampeggia
ogni qualvolta l’ interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.

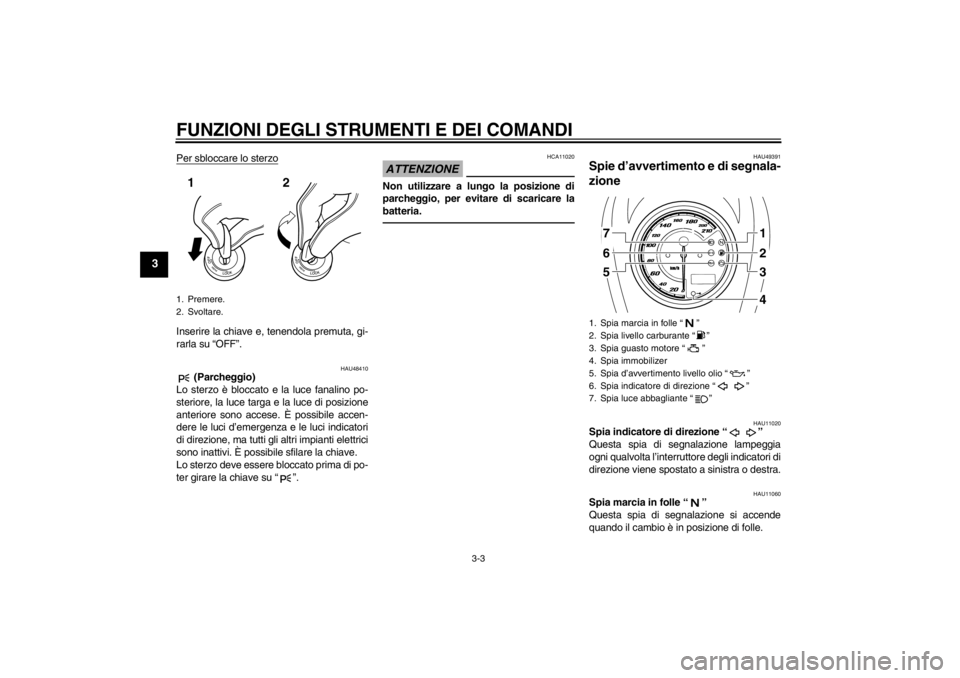

1. Premere.
2. Svoltare.12
1. Spia marcia in folle “”
2. Spia livello carburante “”
3. Spia guasto motore “”
4. Spia immobilizer
5. Spia d’ avvertimento livello olio “”
6. Spia indicatore di direzione “”
7. Spia luce abbagliante “”
67
12
4 3
5
U26PH3H0.book Page 3 Thursday, June 2, 2011 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio “”
Questa spia si accende se il livello olio mo-
tore è basso.
Si pu ò controllare il circuito elettrico della
spia girando la chiave su “ON ”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all ’inizio girando
la chiave su “ ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA

Anche quando il livello dell ’olio è suffi-
ciente, la spia pu ò accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeter à il
seguente ciclo fino a quando il guasto
non verr à eliminato: La spia livello olio
lampegger à dieci volte, poi si spegne- r
à per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11365
Spia livello carburante “”
Questa spia si accende quando il livello car-
burante scende all ’incirca al di sotto di 3.4 L
(0.90 US gal, 0.75 Imp.gal). Quando ci ò si
verifica, effettuare il rifornimento il pi ù pre-
sto possibile.
Si pu ò controllare il circuito elettrico della
spia girando la chiave su “ON ”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’ inizio girando
la chiave su “ ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAQuesto modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamento
livello carburante, si ripeter à il seguente ci-
clo fino a quando il guasto non verr à elimi-
nato: La spia livello carburante lampegger à
otto volte, e poi si spegner à per 3.0 secondi.
In questo caso, far controllare il veicolo da
un concessionario Yamaha.
HAU11534
Spia guasto motore “”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-7 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON ”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all ’inizio girando
la chiave su “ ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38624
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ ON ”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’ inizio girando la chiave su “ ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF ” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizier à a lampeggiare indicando
U26PH3H0.book Page 4 Thursday, June 2, 2011 5:21 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesser à di lampeggiare, ma il sistema im-
mobilizzatore continuer à a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-7 per spiegazioni
sul dispositivo di autodiagnosi.)
HAU47202
Strumento multifunzione
AVVERTENZA
HWA12422
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:

un tachimetro


un totalizzatore contachilometri


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l ’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un orologio digitale


un dispositivo di autodiagnosi


una modalit à di comando della lumino-
sit à
NOTA
Ricordarsi di girare la chiave su “ON ” prima
di utilizzare gli interruttori “SELECT ” e “RE-
SET ” tranne che per impostare la modalità
di comando della luminosit à.

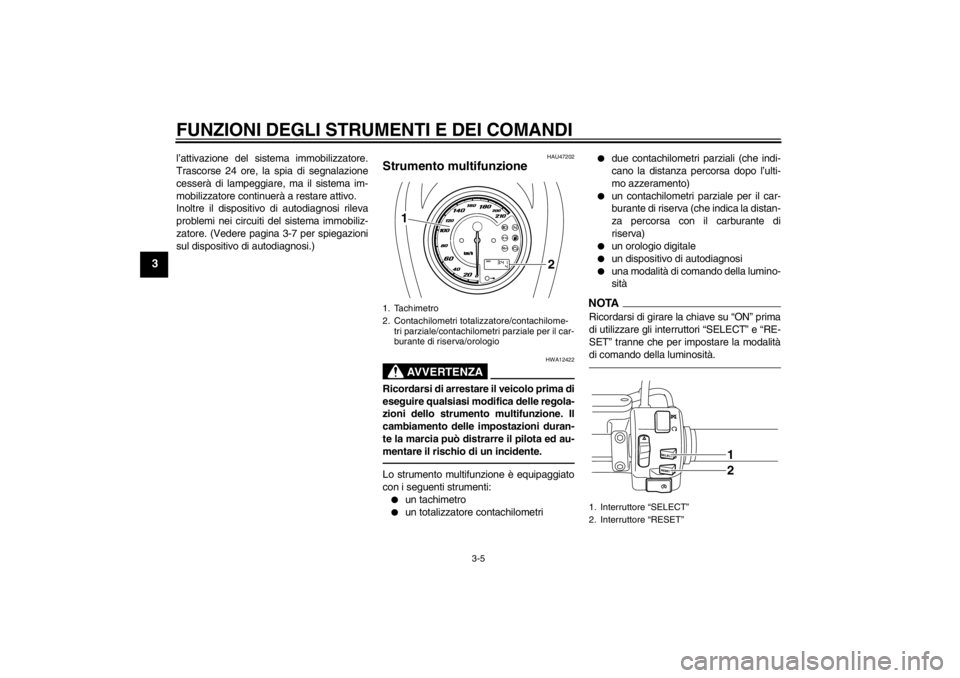

1. Tachimetro
2. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva/orologio
1
2
1. Interruttore “SELECT”
2. Interruttore “RESET”
1
2
U26PH3H0.book Page 5 Thursday, June 2, 2011 5:21 PM
