YAMAHA YBR125 2008 Manuale de Empleo (in Spanish)

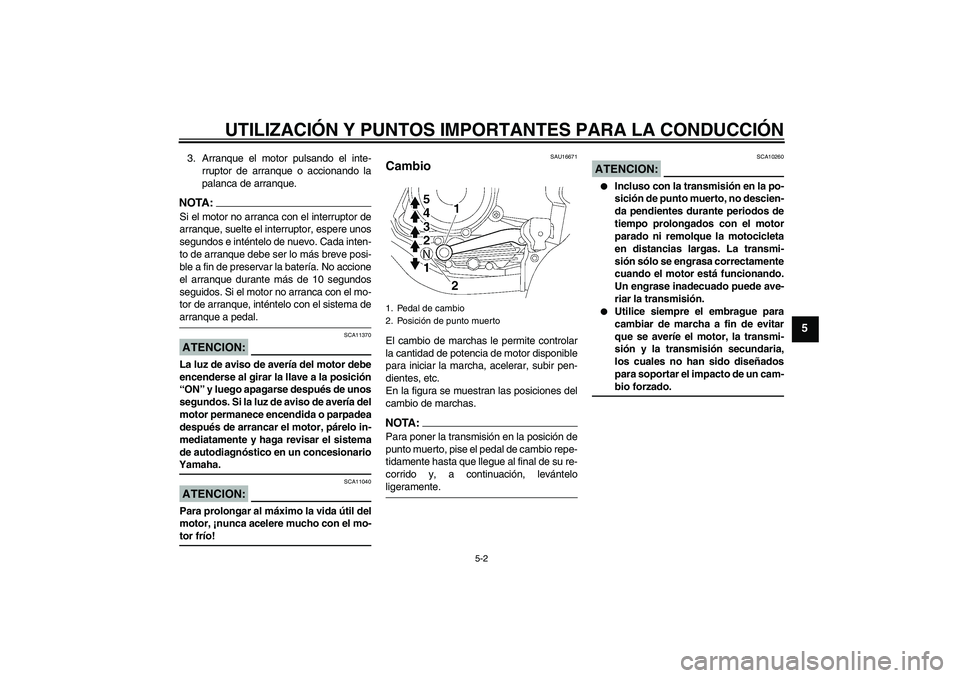

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
3. Arranque el motor pulsando el inte-
rruptor de arranque o accionando la
palanca de arranque.NOTA:Si el motor no arranca con el interruptor de
arranque, suelte el interruptor, espere unos
segundos e inténtelo de nuevo. Cada inten-
to de arranque debe ser lo más breve posi-
ble a fin de preservar la batería. No accione
el arranque durante más de 10 segundos
seguidos. Si el motor no arranca con el mo-
tor de arranque, inténtelo con el sistema dearranque a pedal.ATENCION:
SCA11370
La luz de aviso de avería del motor debe
encenderse al girar la llave a la posición
“ON” y luego apagarse después de unos
segundos. Si la luz de aviso de avería del
motor permanece encendida o parpadea
después de arrancar el motor, párelo in-
mediatamente y haga revisar el sistema
de autodiagnóstico en un concesionarioYamaha.ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTA:Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levánteloligeramente.
ATENCION:
SCA10260


Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.


Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
U27SS0S0.book Page 2 Thursday, February 21, 2008 10:21 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16810
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:

No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.


No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.


Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16830
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU37250
0–500 km (0–300 mi)
Evite el funcionamiento prolongado a más
de 6000 r/min.
Después de cada hora de funcionamiento,
pare el motor y déjelo enfriar entre cinco y
diez minutos.
Varíe el régimen del motor periódicamente.
No utilice el motor con una posición fija del
acelerador.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a más
de 7500 r/min.
Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas
en ningún momento.
ATENCION:
SCA10280
A los 1000 km (600 mi) de funcionamien-to debe cambiarse el aceite del motor.
A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.ATENCION:
SCA10310


Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.


Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revise.
U27SS0S0.book Page 3 Thursday, February 21, 2008 10:21 AM

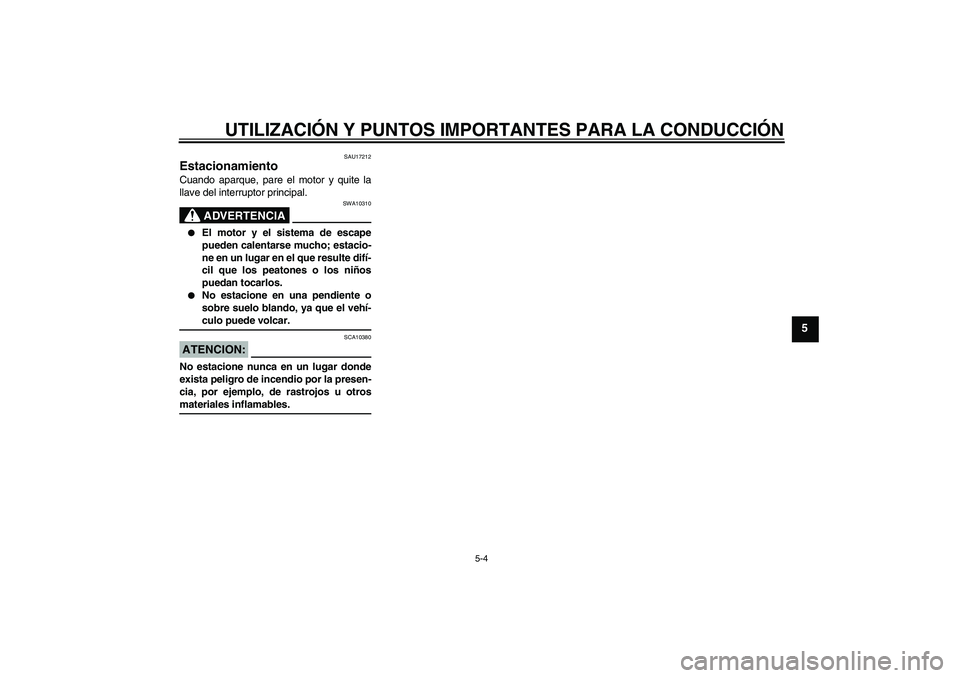

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17212
Estacionamiento Cuando aparque, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10310


El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos.


No estacione en una pendiente o
sobre suelo blando, ya que el vehí-culo puede volcar.
ATENCION:
SCA10380
No estacione nunca en un lugar donde
exista peligro de incendio por la presen-
cia, por ejemplo, de rastrojos u otrosmateriales inflamables.
U27SS0S0.book Page 4 Thursday, February 21, 2008 10:21 AM

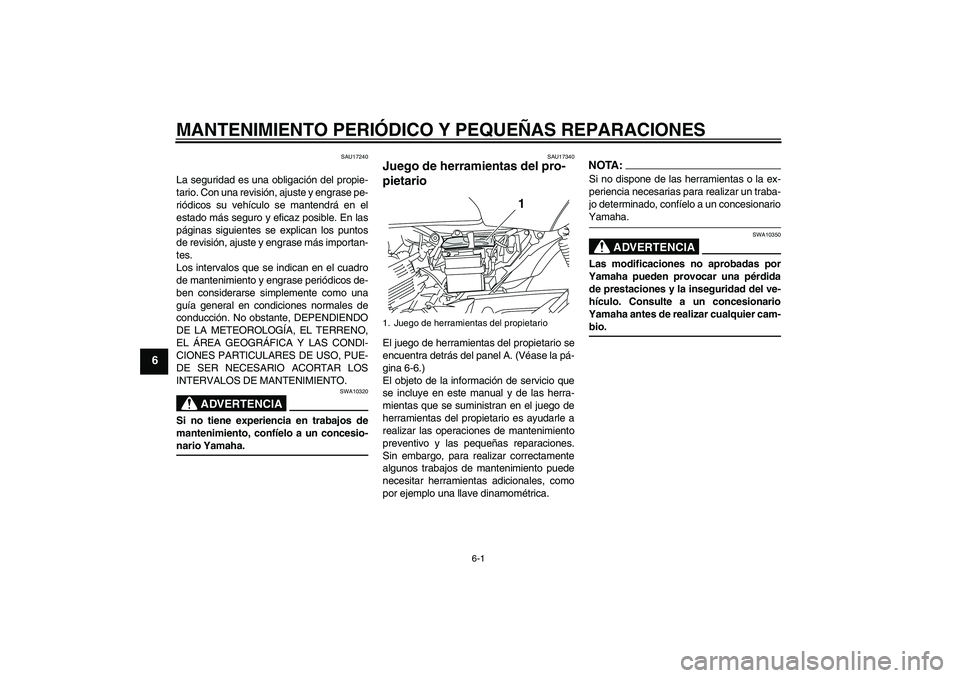

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-1
6
SAU17240
La seguridad es una obligación del propie-
tario. Con una revisión, ajuste y engrase pe-
riódicos su vehículo se mantendrá en el
estado más seguro y eficaz posible. En las
páginas siguientes se explican los puntos
de revisión, ajuste y engrase más importan-
tes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
conducción. No obstante, DEPENDIENDO
DE LA METEOROLOGÍA, EL TERRENO,
EL ÁREA GEOGRÁFICA Y LAS CONDI-
CIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS
INTERVALOS DE MANTENIMIENTO.
ADVERTENCIA
SWA10320
Si no tiene experiencia en trabajos de
mantenimiento, confíelo a un concesio-nario Yamaha.
SAU17340
Juego de herramientas del pro-
pietario El juego de herramientas del propietario se
encuentra detrás del panel A. (Véase la pá-
gina 6-6.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas del propietario es ayudarle a
realizar las operaciones de mantenimiento
preventivo y las pequeñas reparaciones.
Sin embargo, para realizar correctamente
algunos trabajos de mantenimiento puede
necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
ADVERTENCIA
SWA10350
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida
de prestaciones y la inseguridad del ve-
hículo. Consulte a un concesionario
Yamaha antes de realizar cualquier cam-bio.
1. Juego de herramientas del propietario
1
U27SS0S0.book Page 1 Thursday, February 21, 2008 10:21 AM

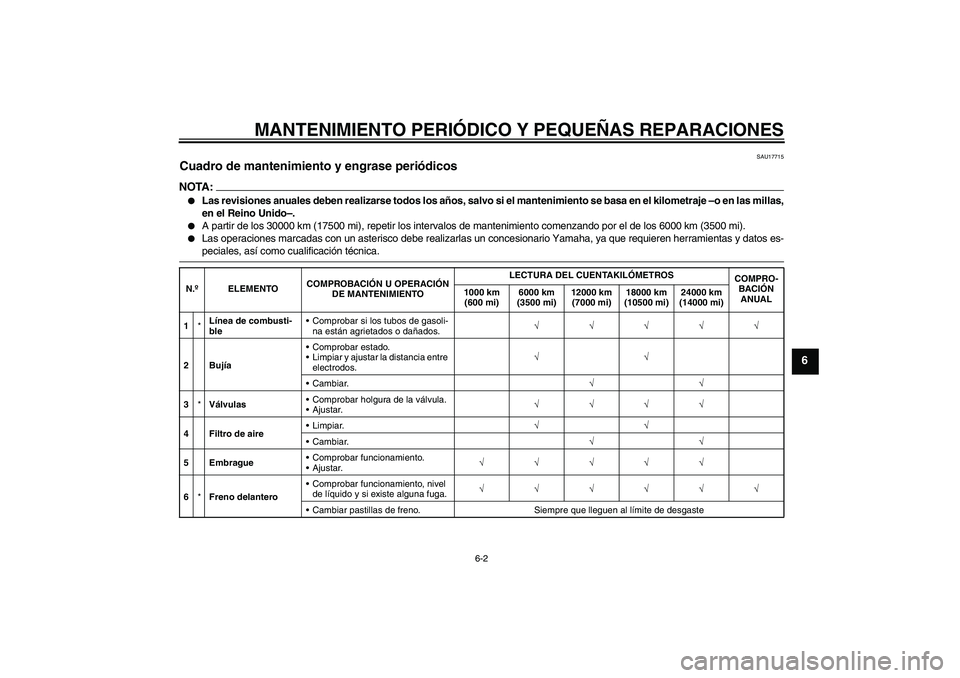

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU17715
Cuadro de mantenimiento y engrase periódicos NOTA:

Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje –o en las millas,
en el Reino Unido–.


A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2BujíaComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.√√√√
4 Filtro de aireLimpiar.√√
Cambiar.√√
5 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
6*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U27SS0S0.book Page 2 Thursday, February 21, 2008 10:21 AM

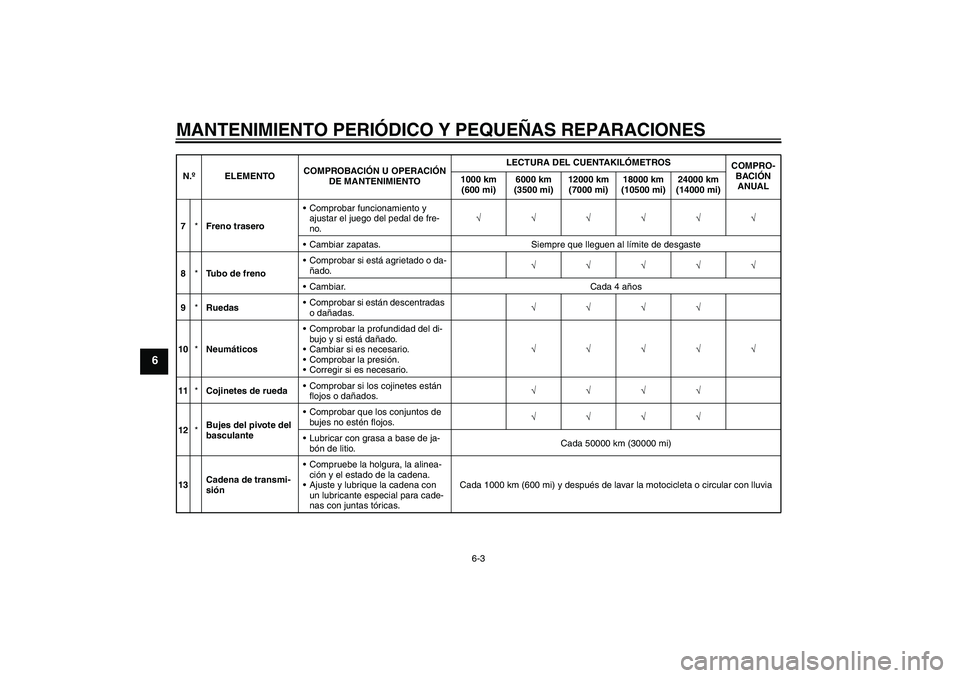

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
7*Freno traseroComprobar funcionamiento y
ajustar el juego del pedal de fre-
no.√√√√√√
Cambiar zapatas. Siempre que lleguen al límite de desgaste
8*Tubo de frenoComprobar si está agrietado o da-
ñado.√√√√√
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas
o dañadas.√√√√
10*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
11*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
12*Bujes del pivote del
basculanteComprobar que los conjuntos de
bujes no estén flojos.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
13Cadena de transmi-
siónCompruebe la holgura, la alinea-
ción y el estado de la cadena.
Ajuste y lubrique la cadena con
un lubricante especial para cade-
nas con juntas tóricas.Cada 1000 km (600 mi) y después de lavar la motocicleta o circular con lluvia N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U27SS0S0.book Page 3 Thursday, February 21, 2008 10:21 AM

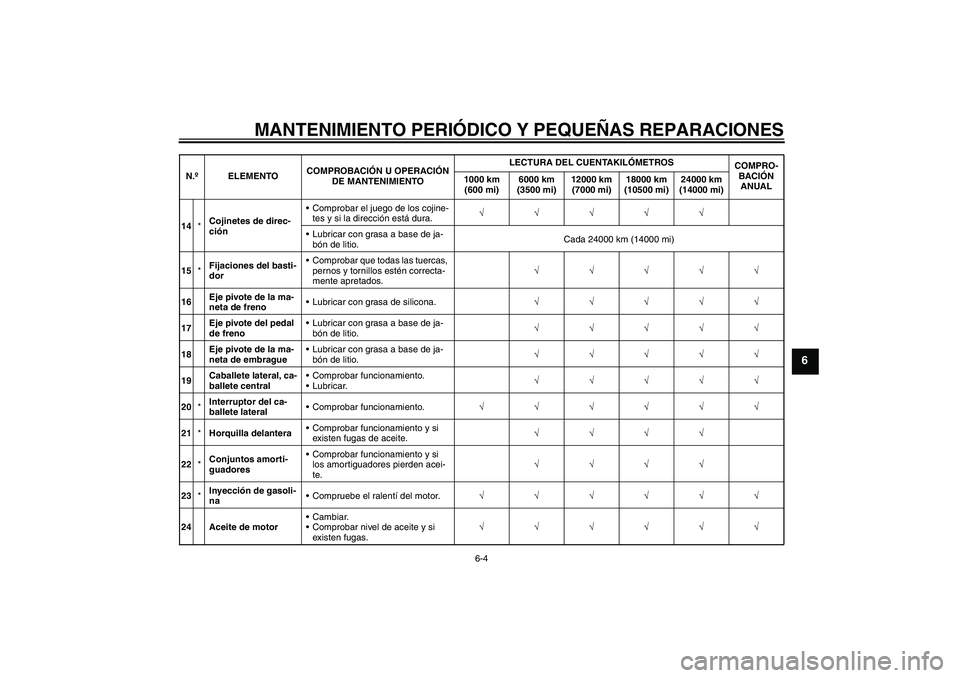

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
14*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 24000 km (14000 mi)
15*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
16Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
17Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
18Eje pivote de la ma-
neta de embragueLubricar con grasa a base de ja-
bón de litio.√√√√√
19Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar.√√√√√
20*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
21*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√
22*Conjuntos amorti-
guadoresComprobar funcionamiento y si
los amortiguadores pierden acei-
te.√√√√
23*Inyección de gasoli-
naCompruebe el ralentí del motor.√√√√√√
24 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U27SS0S0.book Page 4 Thursday, February 21, 2008 10:21 AM

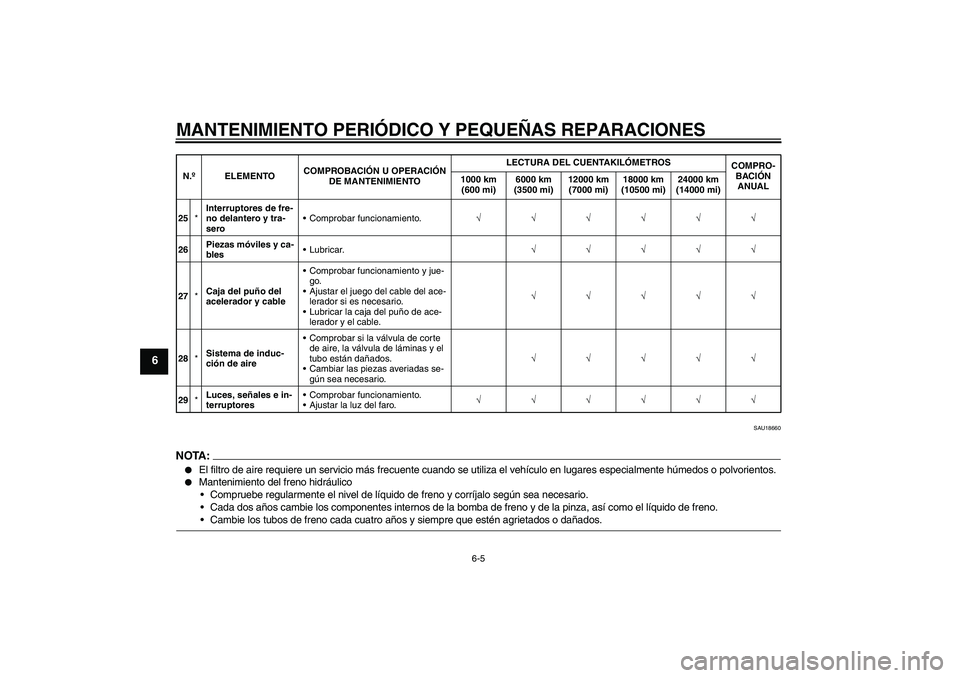

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU18660
NOTA:

El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
25*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
26Piezas móviles y ca-
blesLubricar.√√√√√
27*Caja del puño del
acelerador y cableComprobar funcionamiento y jue-
go.
Ajustar el juego del cable del ace-
lerador si es necesario.
Lubricar la caja del puño de ace-
lerador y el cable.√√√√√
28*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√
29*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U27SS0S0.book Page 5 Thursday, February 21, 2008 10:21 AM

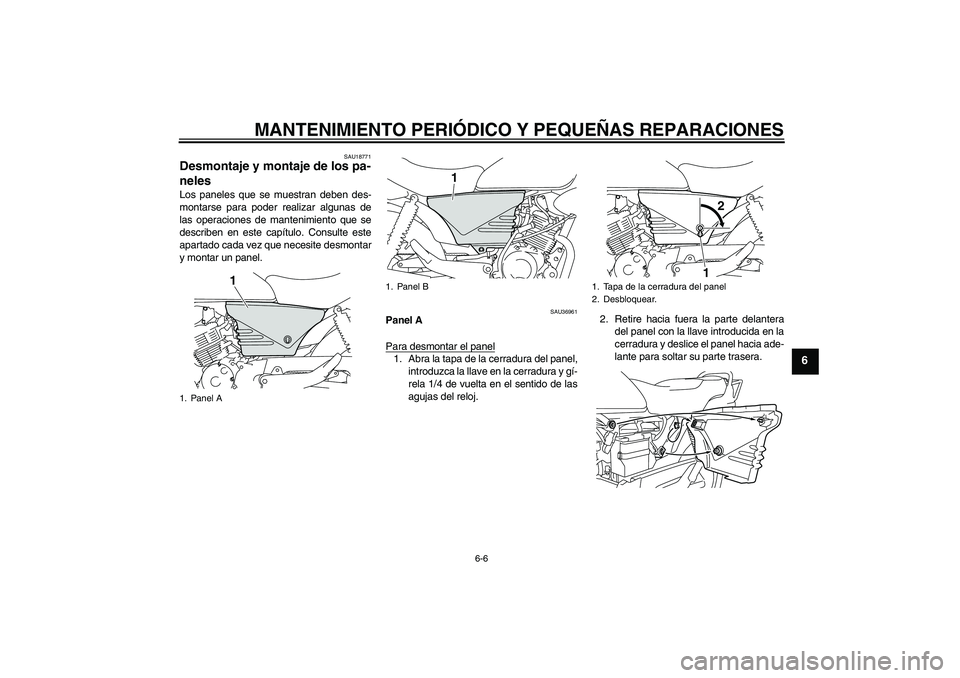

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU18771
Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU36961
Panel A
Para desmontar el panel1. Abra la tapa de la cerradura del panel,
introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj.2. Retire hacia fuera la parte delantera
del panel con la llave introducida en la
cerradura y deslice el panel hacia ade-
lante para soltar su parte trasera.
1. Panel A
1
1. Panel B
1
1. Tapa de la cerradura del panel
2. Desbloquear.
1
2
U27SS0S0.book Page 6 Thursday, February 21, 2008 10:21 AM

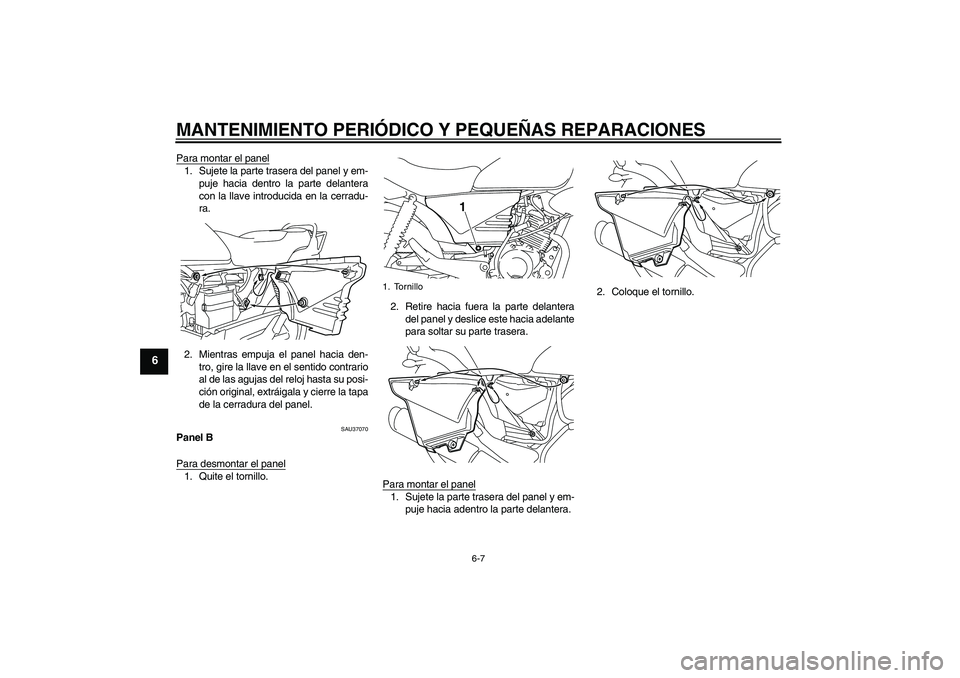

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar el panel1. Sujete la parte trasera del panel y em-
puje hacia dentro la parte delantera
con la llave introducida en la cerradu-
ra.
2. Mientras empuja el panel hacia den-
tro, gire la llave en el sentido contrario
al de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura del panel.
SAU37070
Panel B
Para desmontar el panel1. Quite el tornillo.2. Retire hacia fuera la parte delantera
del panel y deslice este hacia adelante
para soltar su parte trasera.
Para montar el panel
1. Sujete la parte trasera del panel y em-
puje hacia adentro la parte delantera.2. Coloque el tornillo.1. Tornillo
1
U27SS0S0.book Page 7 Thursday, February 21, 2008 10:21 AM
