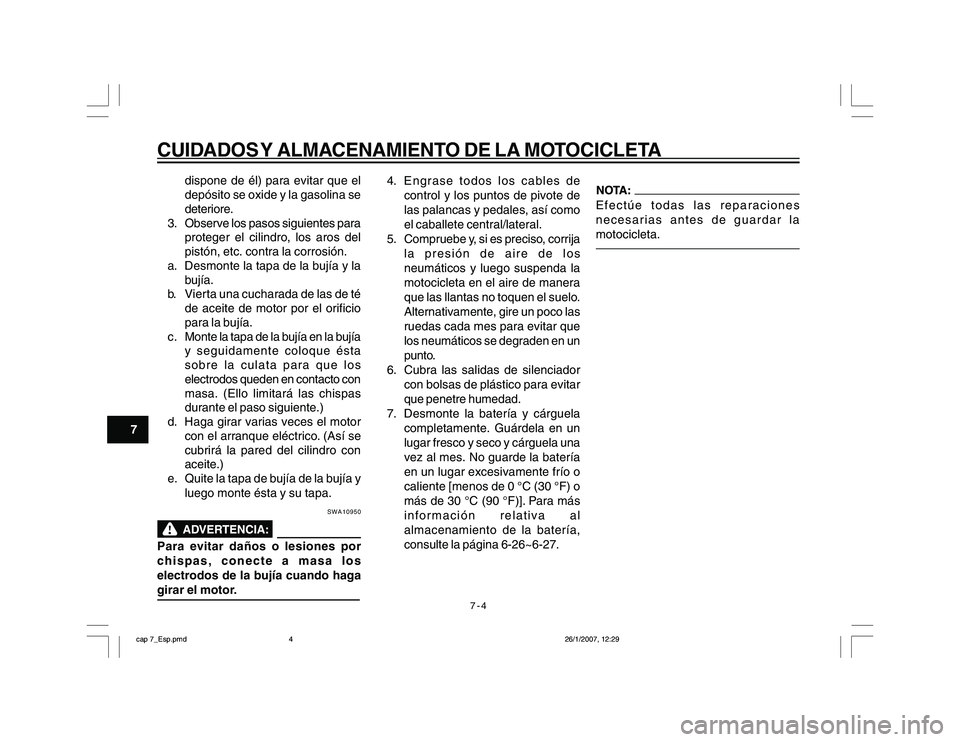

7-4
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7dispone de él) para evitar que el
depósito se oxide y la gasolina se
deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del
pistón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c . Monte la tapa de la bujía en la bujía
y seguidamente coloque ésta
sobre la culata para que los
electrodos queden en contacto con
masa. (Ello limitará las chispas
durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía y
luego monte ésta y su tapa.
SWA10950
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando haga
girar el motor.4. Engrase todos los cables de
control y los puntos de pivote de
las palancas y pedales, así como
el caballete central/lateral.
5. Compruebe y, si es preciso, corrija
la presión de aire de los
neumáticos y luego suspenda la
motocicleta en el aire de manera
que las llantas no toquen el suelo.
Alternativamente, gire un poco las
ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra las salidas de silenciador
con bolsas de plástico para evitar
que penetre humedad.
7. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela una
vez al mes. No guarde la batería
en un lugar excesivamente frío o
caliente [menos de 0 °C (30 °F) o
más de 30 °C (90 °F)]. Para más
información relativa al
almacenamiento de la batería,
consulte la página 6-26~6-27.
Efectúe todas las reparaciones
necesarias antes de guardar la
motocicleta.
cap 7_Esp.pmd26/1/2007, 12:29 4

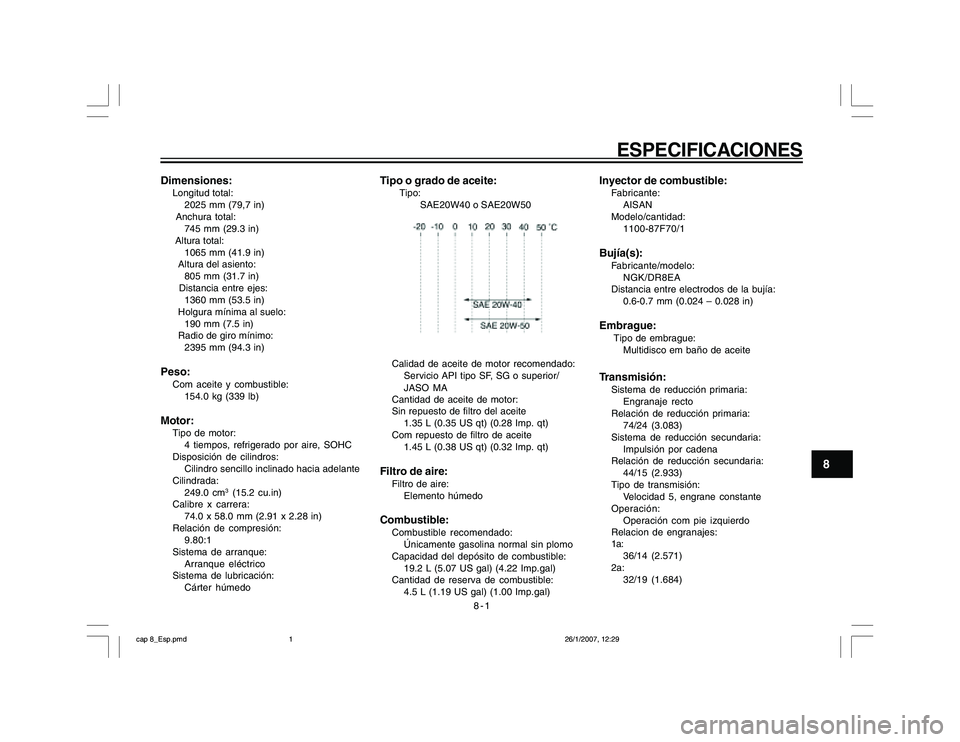

8-1
ESPECIFICACIONES
8
Dimensiones:Longitud total:
2025 mm (79,7 in)
Anchura total:
745 mm (29.3 in)
Altura total:
1065 mm (41.9 in)
Altura del asiento:
805 mm (31.7 in)
Distancia entre ejes:
1360 mm (53.5 in)
Holgura mínima al suelo:
190 mm (7.5 in)
Radio de giro mínimo:
2395 mm (94.3 in)Peso:Com aceite y combustible:
154.0 kg (339 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249.0 cm
3 (15.2 cu.in)
Calibre x carrera:
74.0 x 58.0 mm (2.91 x 2.28 in)
Relación de compresión:
9.80:1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Tipo o grado de aceite: Tipo:
SAE20W40 o SAE20W50Calidad de aceite de motor recomendado:
Servicio API tipo SF, SG o superior/
JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite
1.35 L (0.35 US qt) (0.28 Imp. qt)
Com repuesto de filtro de aceite
1.45 L (0.38 US qt) (0.32 Imp. qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
19.2 L (5.07 US gal) (4.22 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal) (1.00 Imp.gal)
Inyector de combustible:Fabricante:
AISAN
Modelo/cantidad:
1100-87F70/1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6-0.7 mm (0.024 – 0.028 in)Embrague: Tipo de embrague:
Multidisco em baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
74/24 (3.083)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
44/15 (2.933)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación com pie izquierdo
Relacion de engranajes:
1a:
36/14 (2.571)
2a:
32/19 (1.684)
cap 8_Esp.pmd26/1/2007, 12:29 1

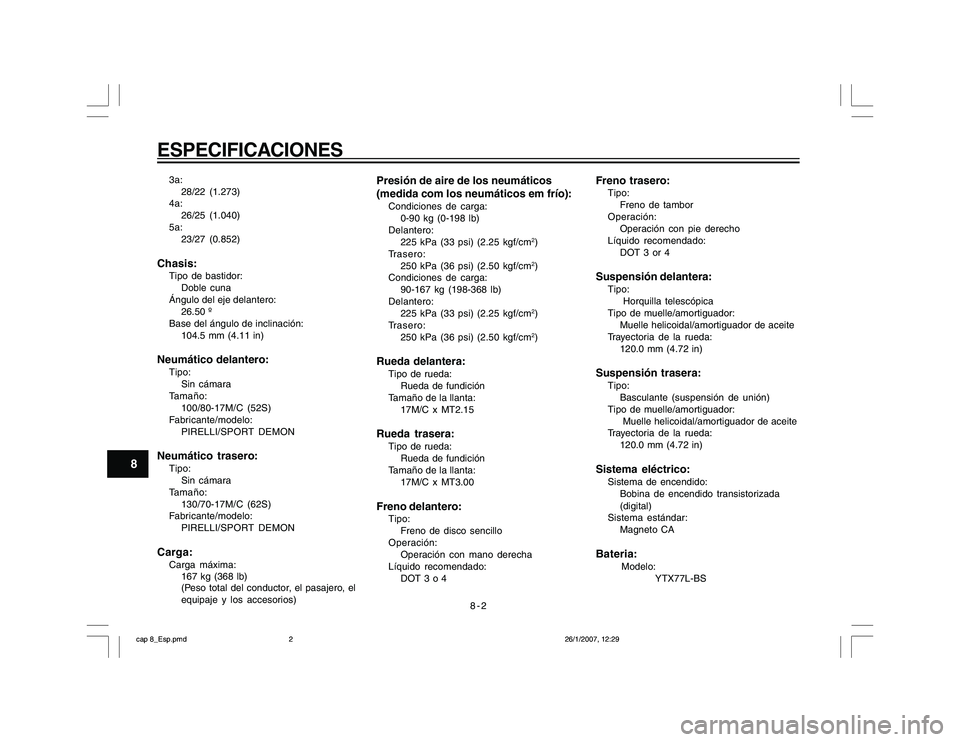

8-2
ESPECIFICACIONES
8
3a:
28/22 (1.273)
4a:
26/25 (1.040)
5a:
23/27 (0.852)Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
26.50 º
Base del ángulo de inclinación:
104.5 mm (4.11 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
100/80-17M/C (52S)
Fabricante/modelo:
PIRELLI/SPORT DEMONNeumático trasero:Tipo:
Sin cámara
Tamaño:
130/70-17M/C (62S)
Fabricante/modelo:
PIRELLI/SPORT DEMONCarga:Carga máxima:
167 kg (368 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire de los neumáticos
(medida com los neumáticos em frío):Condiciones de carga:
0-90 kg (0-198 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm2)
Condiciones de carga:
90-167 kg (198-368 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm2)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm2)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT2.15Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.00Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 3 o 4
Freno trasero:Tipo:
Freno de tambor
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 3 or 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal/amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal/amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABateria: Modelo:
YTX77L-BS
cap 8_Esp.pmd26/1/2007, 12:29 2

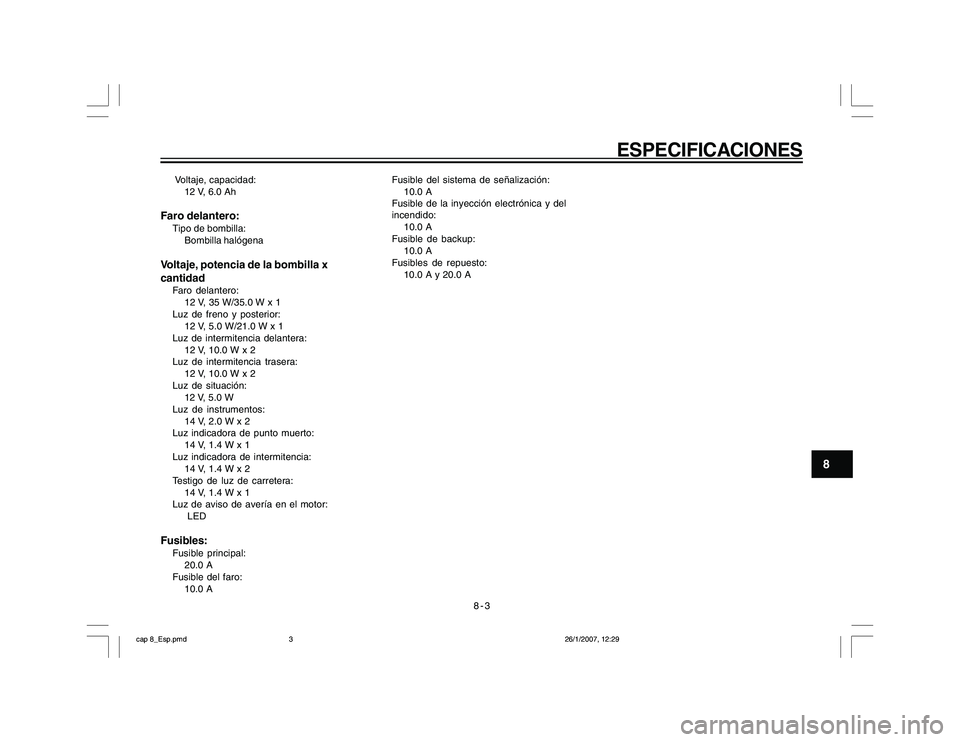

8-3
ESPECIFICACIONES
8
Voltaje, capacidad:
12 V, 6.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla x
cantidadFaro delantero:
12 V, 35 W/35.0 W x 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W x 1
Luz de intermitencia delantera:
12 V, 10.0 W x 2
Luz de intermitencia trasera:
12 V, 10.0 W x 2
Luz de situación:
12 V, 5.0 W
Luz de instrumentos:
14 V, 2.0 W x 2
Luz indicadora de punto muerto:
14 V, 1.4 W x 1
Luz indicadora de intermitencia:
14 V, 1.4 W x 2
Testigo de luz de carretera:
14 V, 1.4 W x 1
Luz de aviso de avería en el motor:
LEDFusibles:Fusible principal:
20.0 A
Fusible del faro:
10.0 AFusible del sistema de señalización:
10.0 A
Fusible de la inyección electrónica y del
incendido:
10.0 A
Fusible de backup:
10.0 A
Fusibles de repuesto:
10.0 A y 20.0 A
cap 8_Esp.pmd26/1/2007, 12:29 3

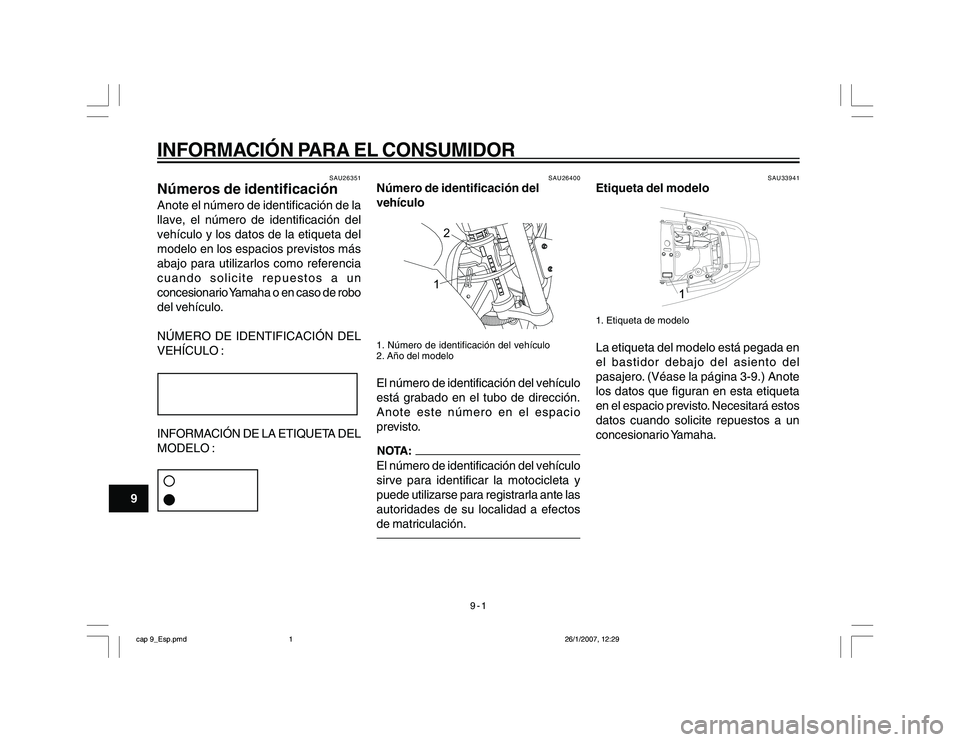

9-1
INFORMACIÓN PARA EL CONSUMIDOR
9
SAU26351
Números de identificaciónAnote el número de identificación de la
llave, el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un
concesionario Yamaha o en caso de robo
del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO :INFORMACIÓN DE LA ETIQUETA DEL
MODELO :
SAU26400
Número de identificación del
vehículo
12
1. Número de identificación del vehículo
2. Año del modeloEl número de identificación del vehículo
está grabado en el tubo de dirección.
Anote este número en el espacio
previsto.El número de identificación del vehículo
sirve para identificar la motocicleta y
puede utilizarse para registrarla ante las
autoridades de su localidad a efectos
de matriculación.
SAU33941
Etiqueta del modelo1. Etiqueta de modeloLa etiqueta del modelo está pegada en
el bastidor debajo del asiento del
pasajero. (Véase la página 3-9.) Anote
los datos que figuran en esta etiqueta
en el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un
concesionario Yamaha.
