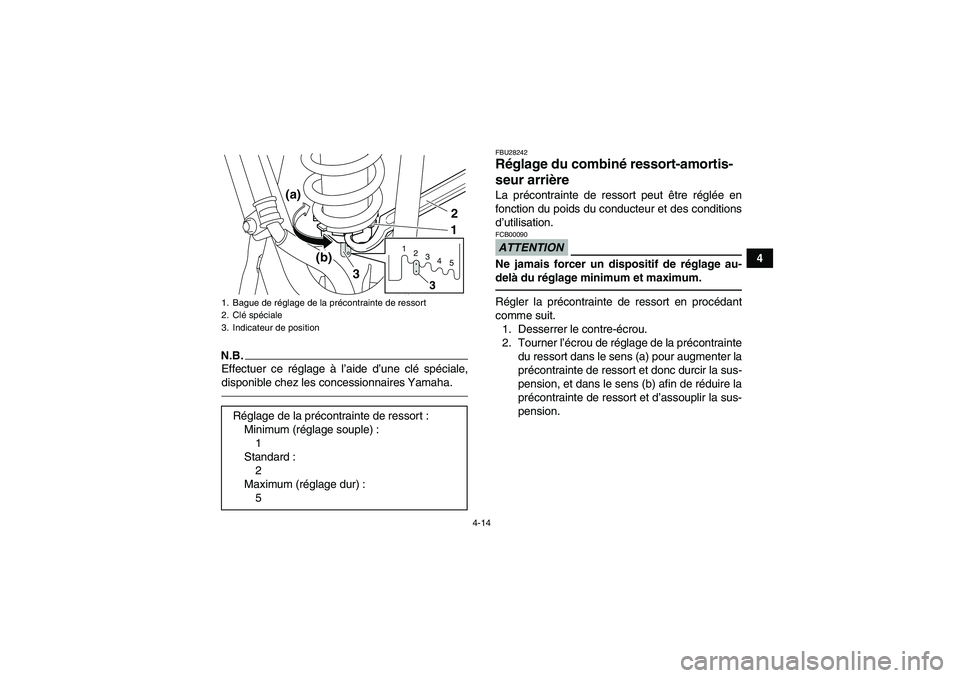

4-14
4
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
FBU28242Réglage du combiné ressort-amortis-
seur arrière La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.ATTENTIONFCB00090Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.Régler la précontrainte de ressort en procédant
comme suit.
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
1. Bague de réglage de la précontrainte de ressort
2. Clé spéciale
3. Indicateur de positionRéglage de la précontrainte de ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
5
(a)
(b)1
2
3
1
2
3
4
5
3
U1BT60F0.book Page 14 Tuesday, April 14, 2009 10:12 PM

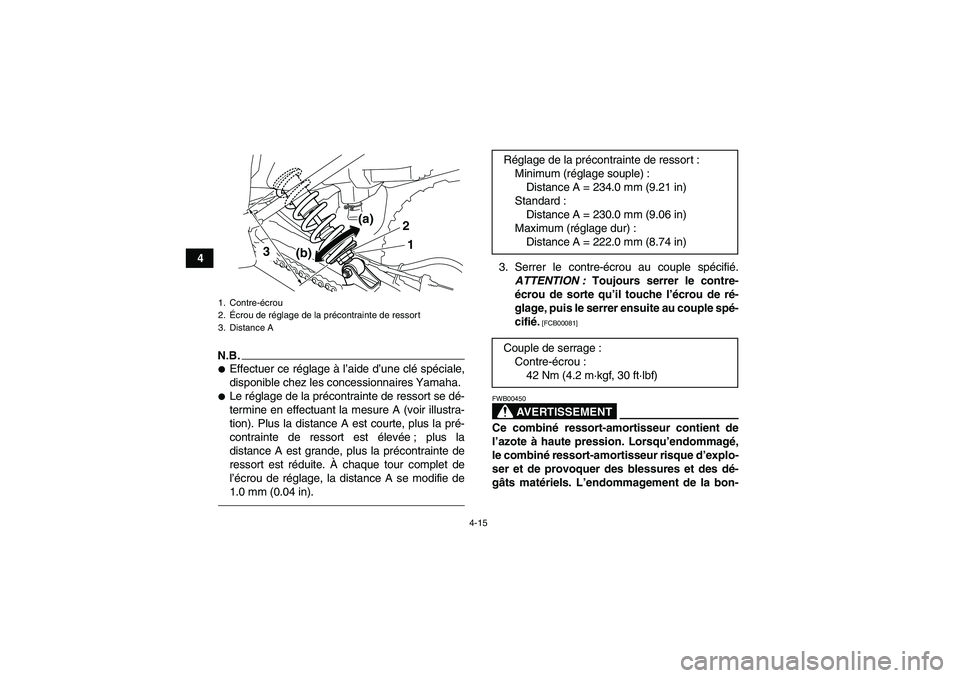

4-15
4
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.0 mm (0.04 in).
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
AVERTISSEMENT
FWB00450Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lorsqu’endommagé,
le combiné ressort-amortisseur risque d’explo-
ser et de provoquer des blessures et des dé-
gâts matériels. L’endommagement de la bon-
1. Contre-écrou
2.Écrou de réglage de la précontrainte de ressort
3. Distance A
2
1
(b) 3(a)
Réglage de la précontrainte de ressor t :
Minimum (réglage souple) :
Distance A = 234.0 mm (9.21 in)
Standard :
Distance A = 230.0 mm (9.06 in)
Maximum (réglage dur) :
Distance A = 222.0 mm (8.74 in)
Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)
U1BT60F0.book Page 15 Tuesday, April 14, 2009 10:12 PM

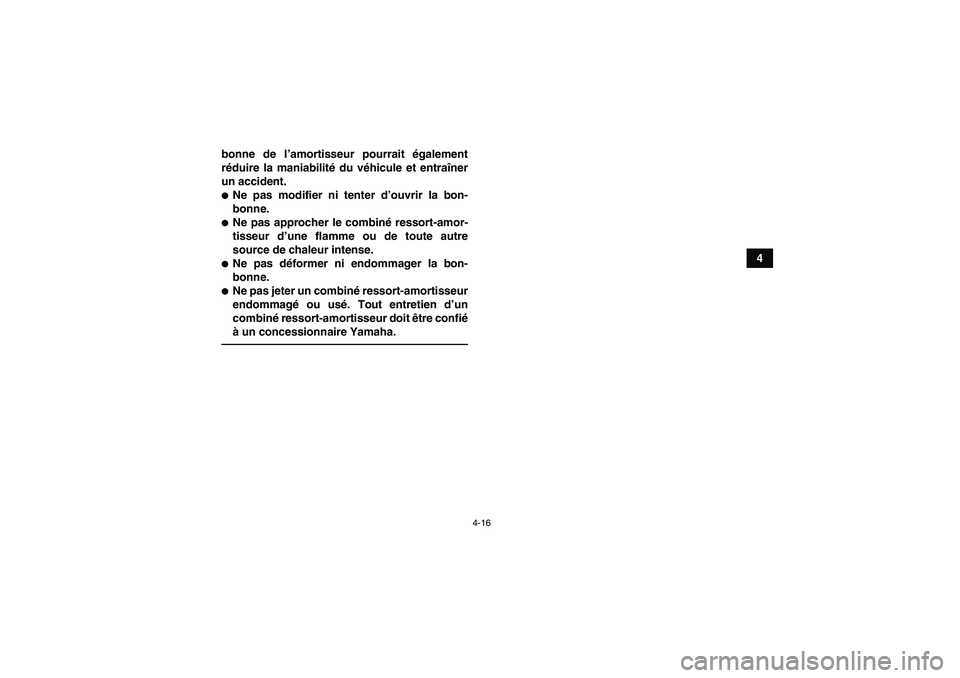

4-16
4 bonne de l’amortisseur pourrait également
réduire la maniabilité du véhicule et entraîner
un accident.

Ne pas modifier ni tenter d’ouvrir la bon-
bonne.
Ne pas approcher le combiné ressort-amor-
tisseur d’une flamme ou de toute autre
source de chaleur intense.
Ne pas déformer ni endommager la bon-
bonne.
Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.
U1BT60F0.book Page 16 Tuesday, April 14, 2009 10:12 PM

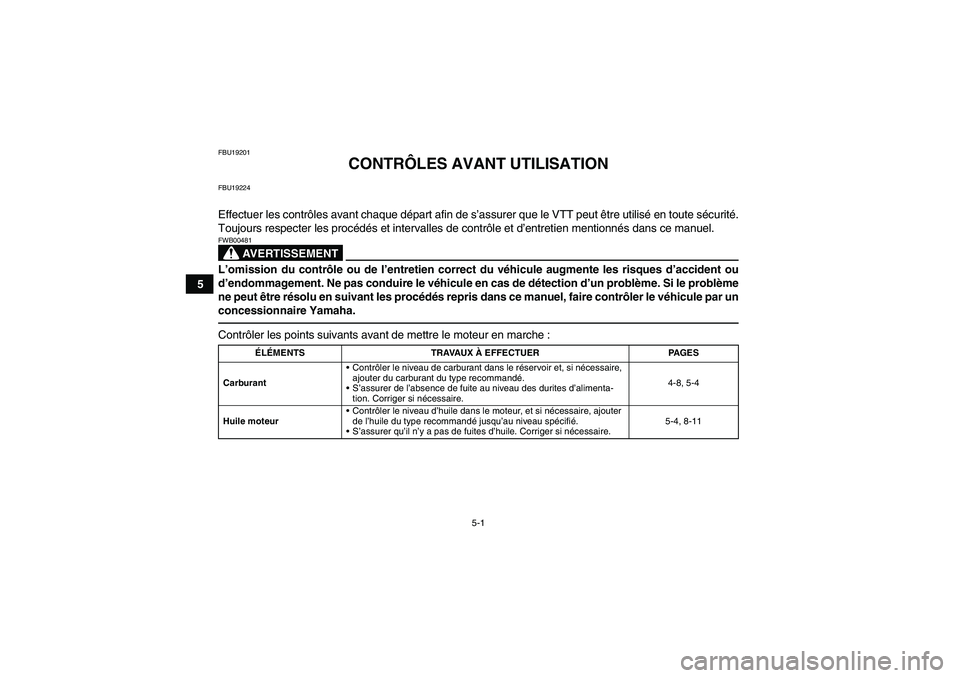

5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-8, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-11
U1BT60F0.book Page 1 Tuesday, April 14, 2009 10:12 PM

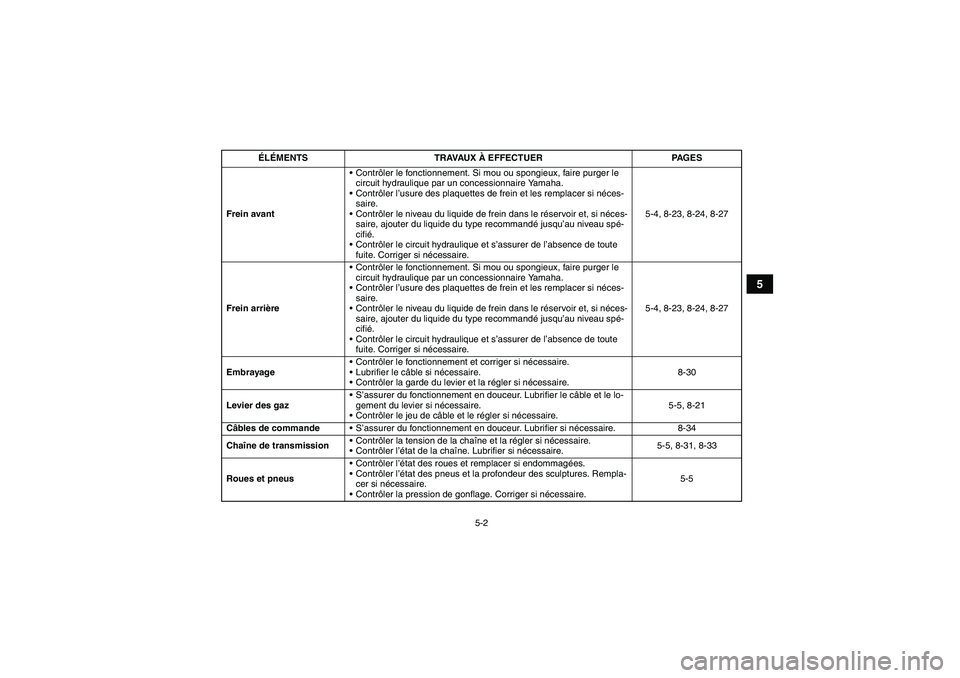

5-2
5
Frein avantContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-23, 8-24, 8-27
Frein arrièreContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-23, 8-24, 8-27
EmbrayageContrôler le fonctionnement et corriger si nécessaire.
Lubrifier le câble si nécessaire.
Contrôler la garde du levier et la régler si nécessaire.8-30
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler le jeu de câble et le régler si nécessaire.5-5, 8-21
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-34
Chaîne de transmissionContrôler la tension de la chaîne et la régler si nécessaire.
Contrôler l’état de la chaîne. Lubrifier si nécessaire.5-5, 8-31, 8-33
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-5 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1BT60F0.book Page 2 Tuesday, April 14, 2009 10:12 PM

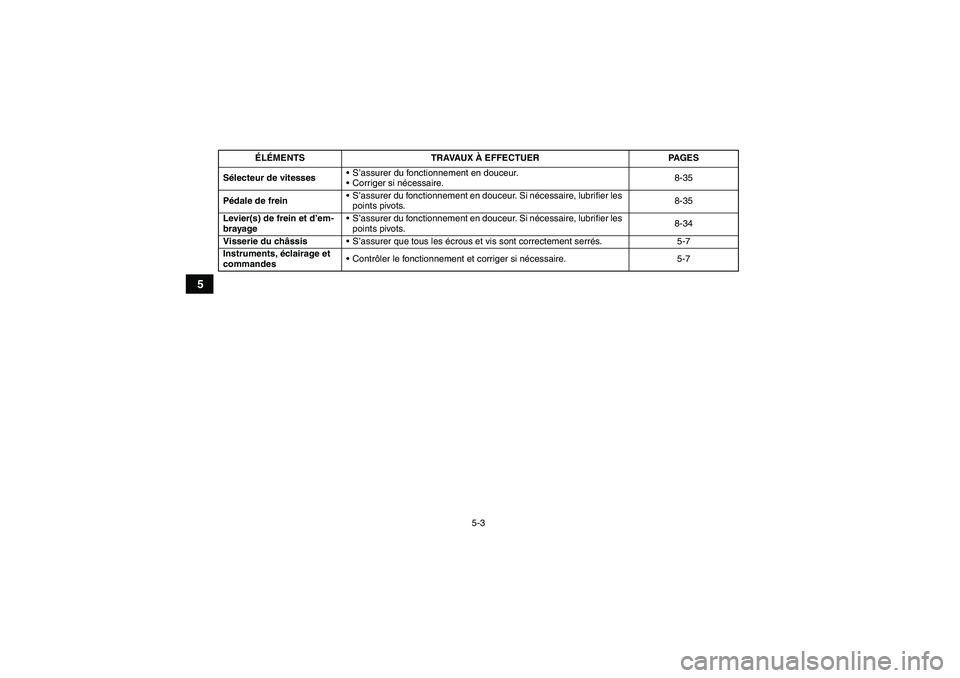

5-3
5
Sélecteur de vitessesS’assurer du fonctionnement en douceur.
Corriger si nécessaire.8-35
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-35
Levier(s) de frein et d’em-
brayageS’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-34
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-7
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-7 ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1BT60F0.book Page 3 Tuesday, April 14, 2009 10:12 PM

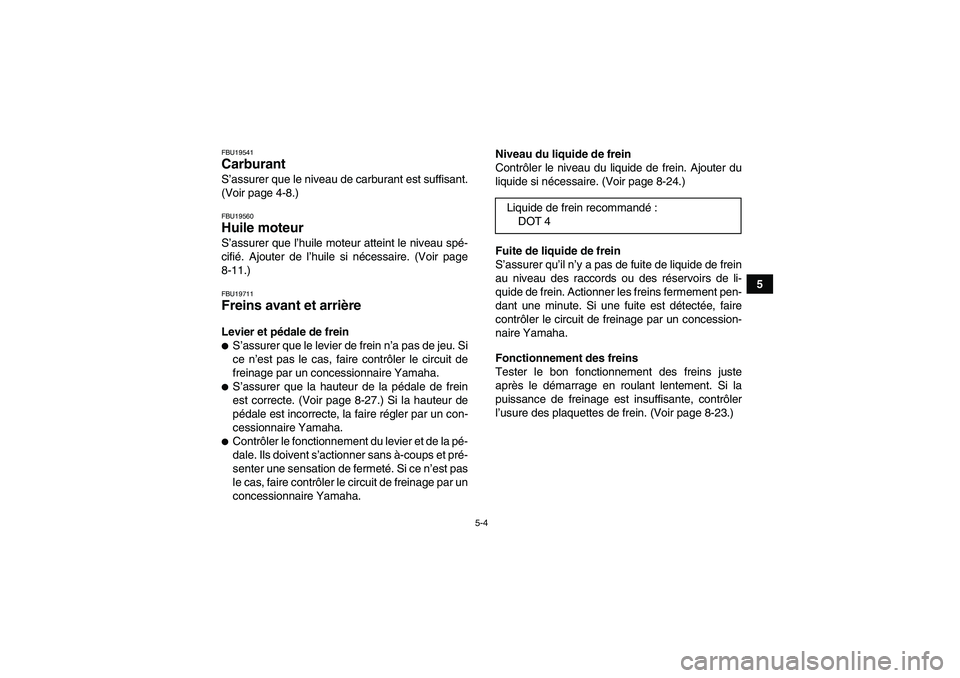

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-8.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-11.)FBU19711Freins avant et arrière Levier et pédale de frein
S’assurer que le levier de frein n’a pas de jeu. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.
S’assurer que la hauteur de la pédale de frein
est correcte. (Voir page 8-27.) Si la hauteur de
pédale est incorrecte, la faire régler par un con-
cessionnaire Yamaha.
Contrôler le fonctionnement du levier et de la pé-
dale. Ils doivent s’actionner sans à-coups et pré-
senter une sensation de fermeté. Si ce n’est pas
le cas, faire contrôler le circuit de freinage par un
concessionnaire Yamaha.Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-24.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-23.)Liquide de frein recommandé:
DOT 4
U1BT60F0.book Page 4 Tuesday, April 14, 2009 10:12 PM

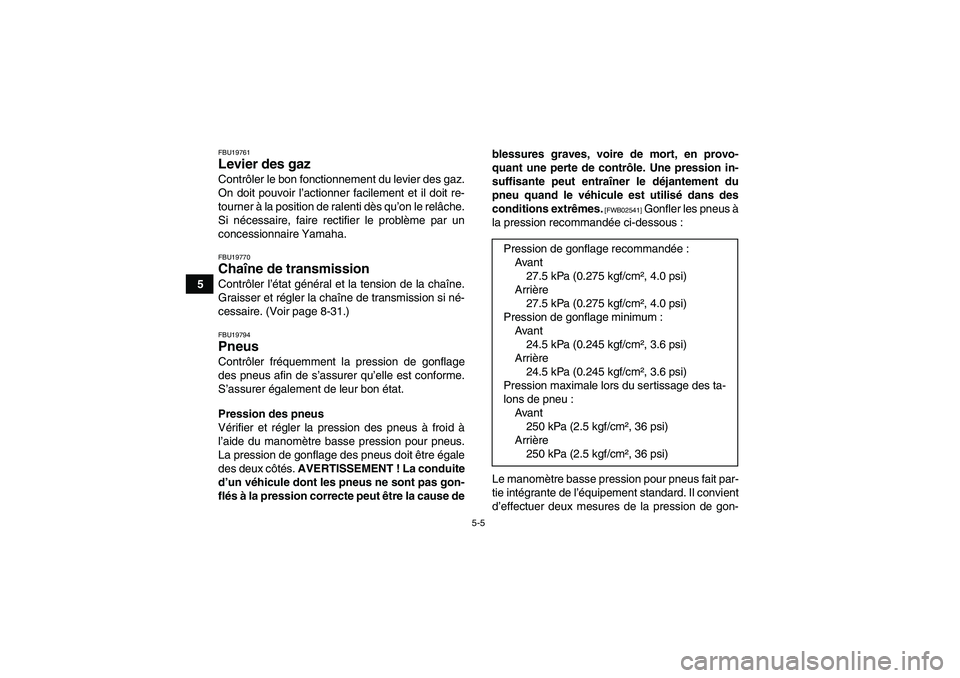

5-5
5
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19770Chaîne de transmission Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-31.)FBU19794Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause deblessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous :
Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-Pression de gonflage recommandée:
Ava nt
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Pression de gonflage minimum :
Ava nt
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Pression maximale lors du sertissage des ta-
lons de pneu :
Ava nt
250 kPa (2.5 kgf/cm², 36 psi)
Arrière
250 kPa (2.5 kgf/cm², 36 psi)
U1BT60F0.book Page 5 Tuesday, April 14, 2009 10:12 PM

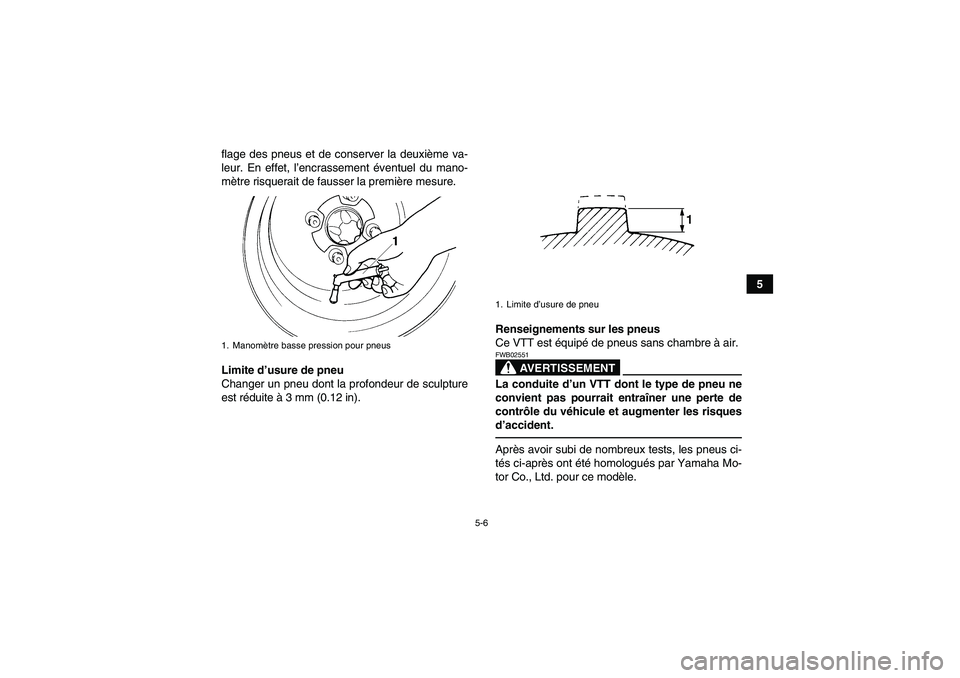

5-6
5 flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure.
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Co., Ltd. pour ce modèle.
1. Manomètre basse pression pour pneus
1. Limite d’usure de pneu
U1BT60F0.book Page 6 Tuesday, April 14, 2009 10:12 PM

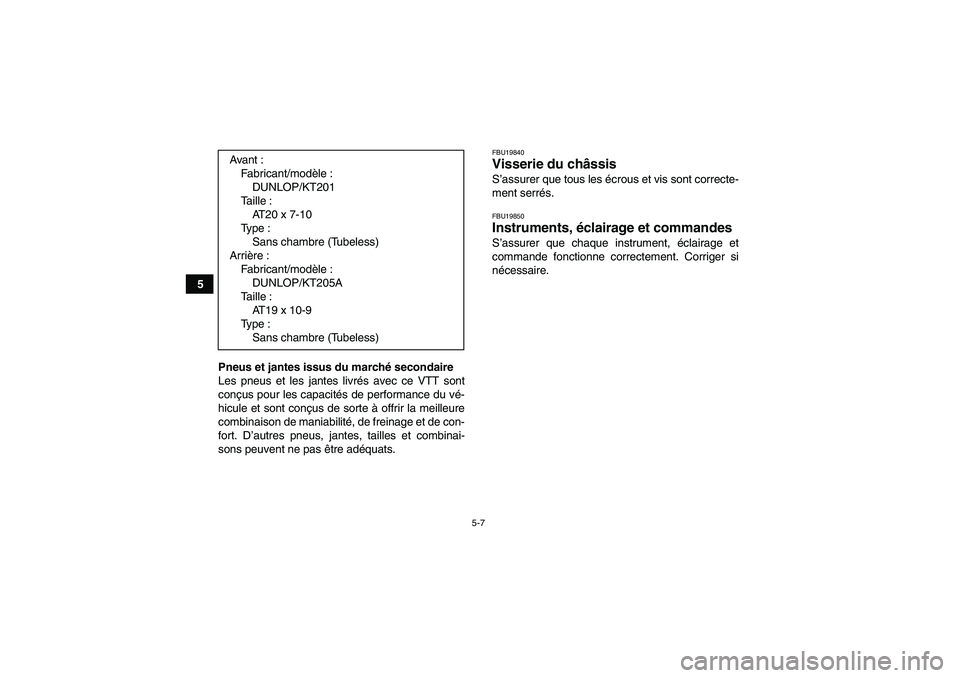

5-7
5
Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de con-
fort. D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats.
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire. Avant :
Fabricant/modèle :
DUNLOP/KT201
Taille :
AT20 x 7-10
Ty p e :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
DUNLOP/KT205A
Taille :
AT 1 9 x 1 0 - 9
Ty p e :
Sans chambre (Tubeless)
U1BT60F0.book Page 7 Tuesday, April 14, 2009 10:12 PM
