YAMAHA YFM350R 2008 Notices Demploi (in French)

8-9
8
FBU23211Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.2. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.1. Capuchon de bougie
1. Clé à bougie
U5YT64F0.book Page 9 Friday, April 6, 2007 7:41 PM

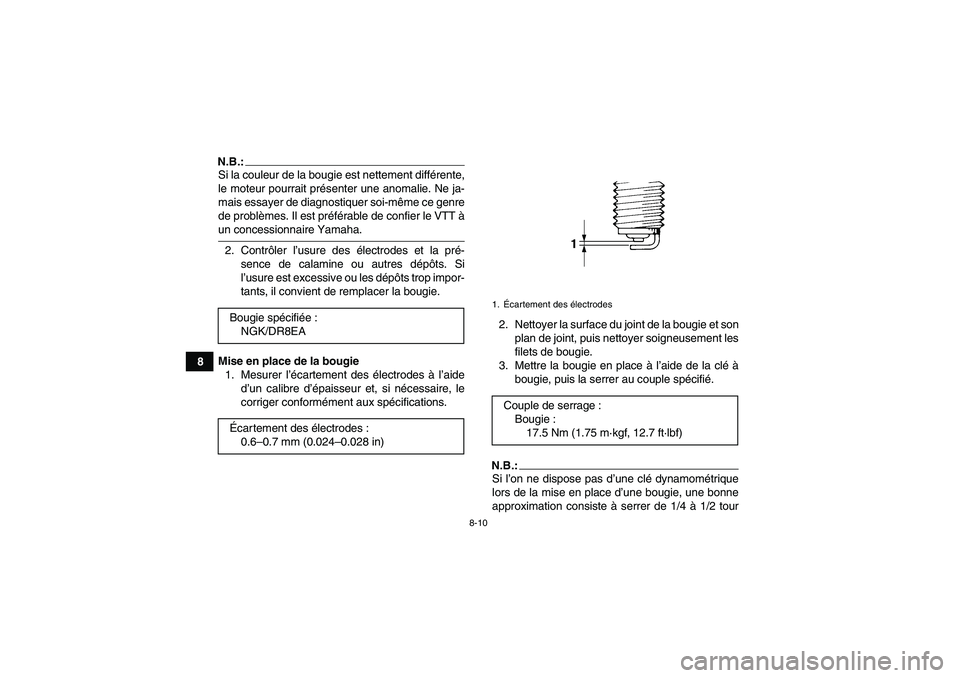

8-10
8
N.B.:Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT àun concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à l’aide
d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.2. Nettoyer la surface du joint de la bougie et son
plan de joint, puis nettoyer soigneusement les
filets de bougie.
3. Mettre la bougie en place à l’aide de la clé à
bougie, puis la serrer au couple spécifié.
N.B.:Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place d’une bougie, une bonne
approximation consiste à serrer de 1/4 à 1/2 tour Bougie spécifiée:
NGK/DR8EA
Écar tement des électrodes :
0.6–0.7 mm (0.024–0.028 in)1.Écartement des électrodesCouple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YT64F0.book Page 10 Friday, April 6, 2007 7:41 PM

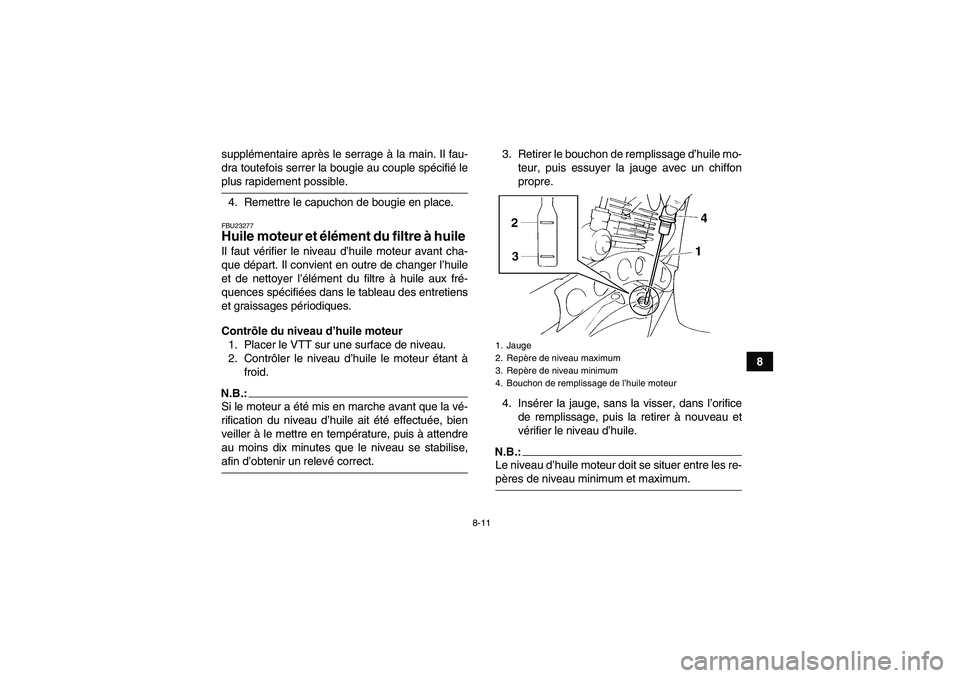

8-11
8 supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.FBU23277Huile moteur et élément du filtre à huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de nettoyer l’élément du filtre à huile aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’huile le moteur étant à
froid.N.B.:Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,afin d’obtenir un relevé correct.3. Retirer le bouchon de remplissage d’huile mo-
teur, puis essuyer la jauge avec un chiffon
propre.
4. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.
N.B.:Le niveau d’huile moteur doit se situer entre les re-pères de niveau minimum et maximum.1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteur
U5YT64F0.book Page 11 Friday, April 6, 2007 7:41 PM

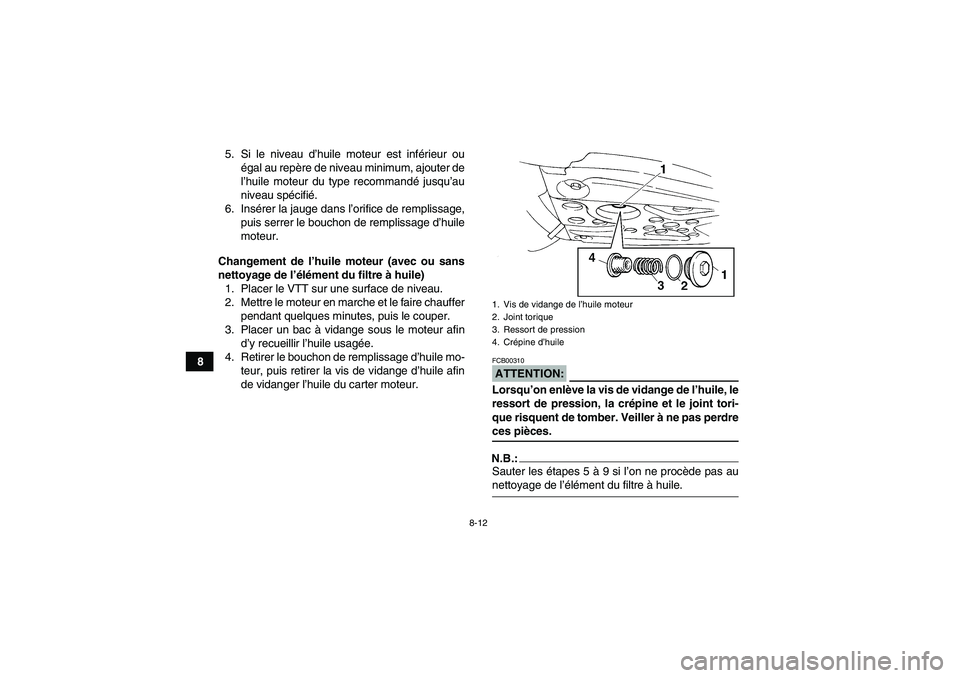

8-12
85. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé jusqu’au
niveau spécifié.
6. Insérer la jauge dans l’orifice de remplissage,
puis serrer le bouchon de remplissage d’huile
moteur.
Changement de l’huile moteur (avec ou sans
nettoyage de l’élément du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage d’huile mo-
teur, puis retirer la vis de vidange d’huile afin
de vidanger l’huile du carter moteur.
ATTENTION:FCB00310Lorsqu’on enlève la vis de vidange de l’huile, le
ressort de pression, la crépine et le joint tori-
que risquent de tomber. Veiller à ne pas perdreces pièces.N.B.:Sauter les étapes 5 à 9 si l’on ne procède pas aunettoyage de l’élément du filtre à huile.1. Vis de vidange de l’huile moteur
2. Joint torique
3. Ressort de pression
4. Crépine d’huile
U5YT64F0.book Page 12 Friday, April 6, 2007 7:41 PM

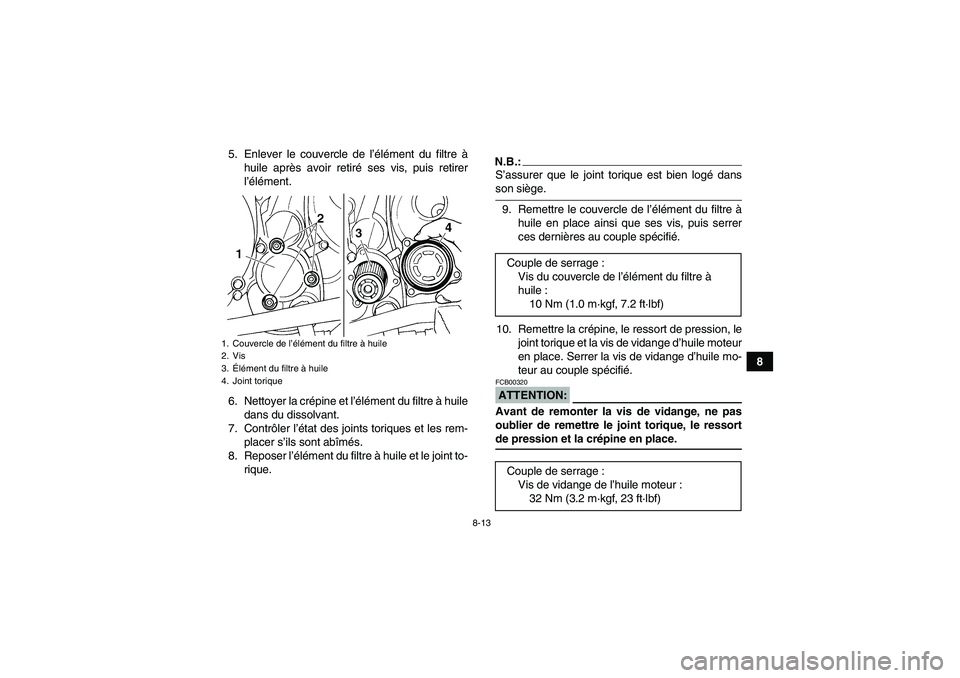

8-13
8 5. Enlever le couvercle de l’élément du filtre à
huile après avoir retiré ses vis, puis retirer
l’élément.
6. Nettoyer la crépine et l’élément du filtre à huile
dans du dissolvant.
7. Contrôler l’état des joints toriques et les rem-
placer s’ils sont abîmés.
8. Reposer l’élément du filtre à huile et le joint to-
rique.
N.B.:S’assurer que le joint torique est bien logé dansson siège.
9. Remettre le couvercle de l’élément du filtre à
huile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.
10. Remettre la crépine, le ressort de pression, le
joint torique et la vis de vidange d’huile moteur
en place. Serrer la vis de vidange d’huile mo-
teur au couple spécifié.ATTENTION:FCB00320Avant de remonter la vis de vidange, ne pas
oublier de remettre le joint torique, le ressortde pression et la crépine en place.
1. Couvercle de l’élément du filtre à huile
2. Vis
3.Élément du filtre à huile
4. Joint torique
Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
32 Nm (3.2 m·kgf, 23 ft·lbf)
U5YT64F0.book Page 13 Friday, April 6, 2007 7:41 PM

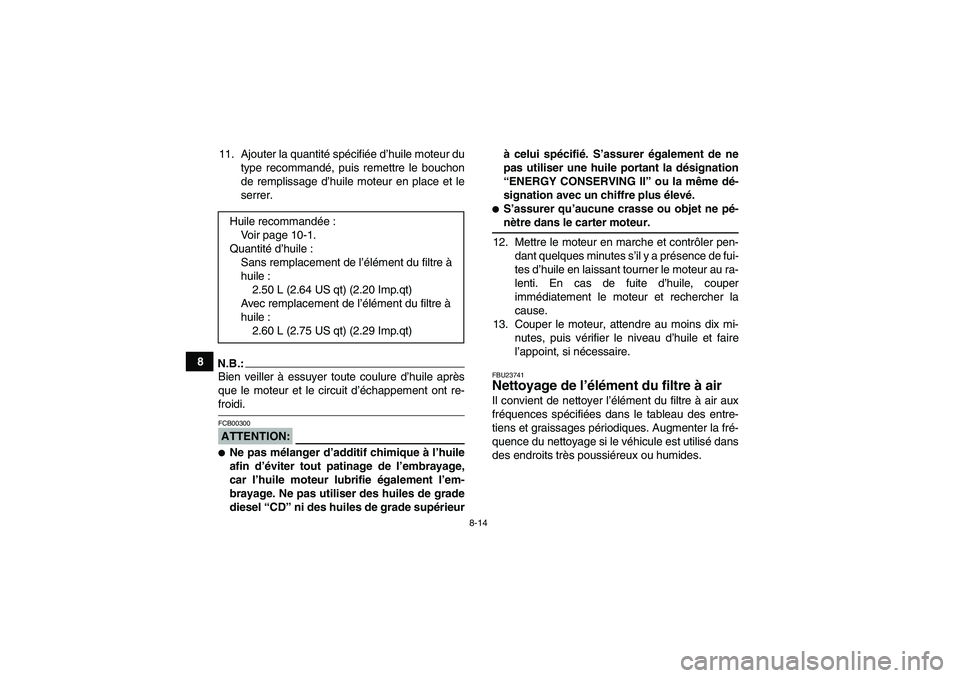

8-14
811. Ajouter la quantité spécifiée d’huile moteur du
type recommandé, puis remettre le bouchon
de remplissage d’huile moteur en place et le
serrer.
N.B.:Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-froidi.ATTENTION:FCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieurà celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.

S’assurer qu’aucune crasse ou objet ne pé-nètre dans le carter moteur.
12. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
13. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.FBU23741Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides. Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
2.50 L (2.64 US qt) (2.20 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
2.60 L (2.75 US qt) (2.29 Imp.qt)
U5YT64F0.book Page 14 Friday, April 6, 2007 7:41 PM

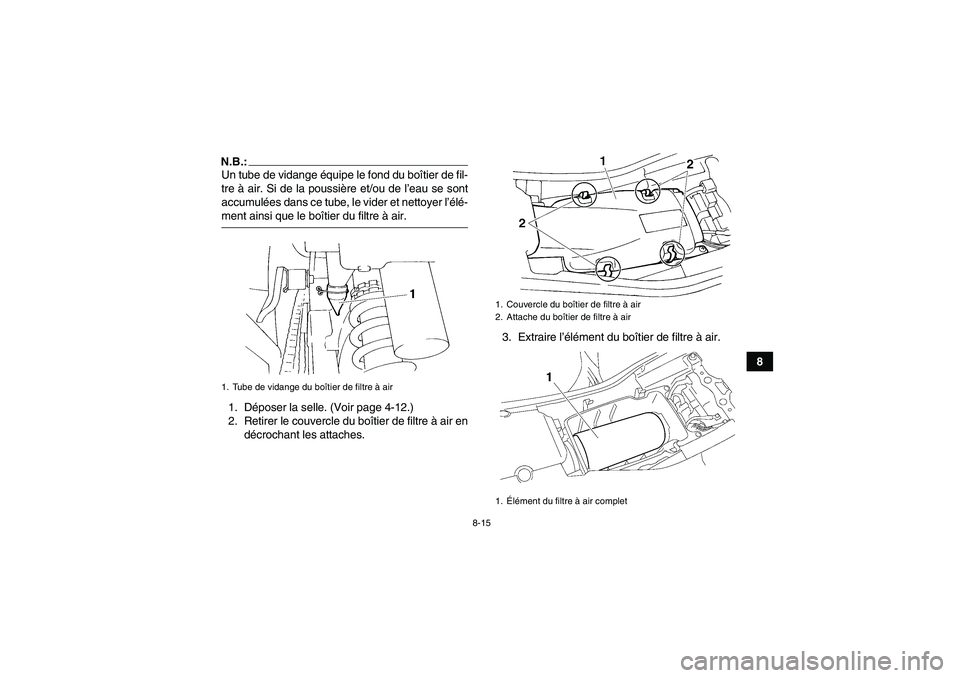

8-15
8
N.B.:Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-ment ainsi que le boîtier du filtre à air.
1. Déposer la selle. (Voir page 4-12.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.3. Extraire l’élément du boîtier de filtre à air.1. Tube de vidange du boîtier de filtre à air
1. Couvercle du boîtier de filtre à air
2. Attache du boîtier de filtre à air
1.Élément du filtre à air complet
U5YT64F0.book Page 15 Friday, April 6, 2007 7:41 PM

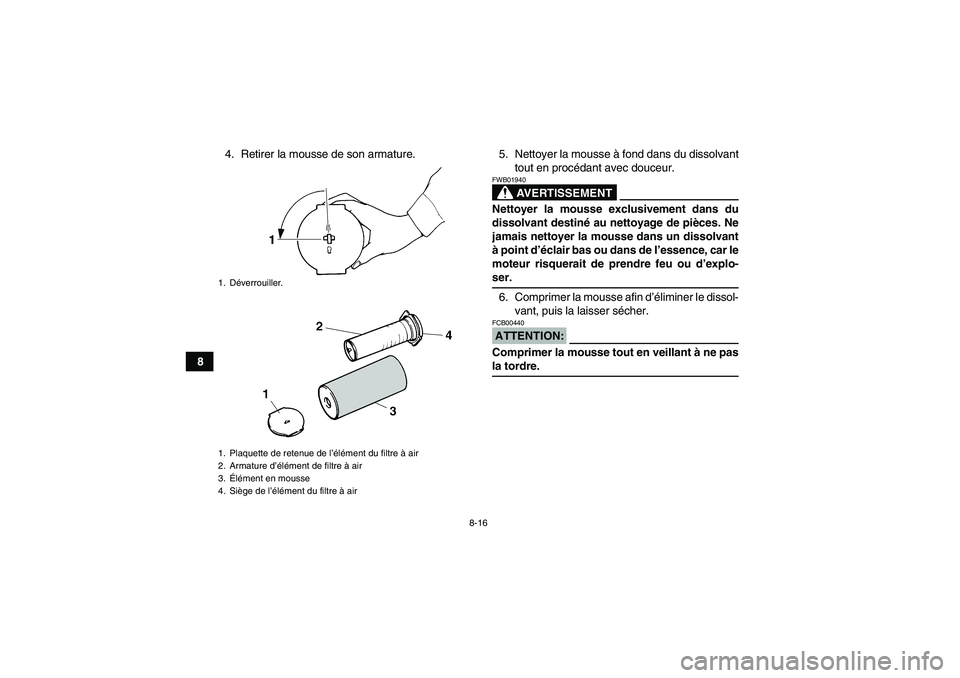

8-16
84. Retirer la mousse de son armature. 5. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-ser.
6. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.ATTENTION:FCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
1. Déverrouiller.
1. Plaquette de retenue de l’élément du filtre à air
2. Armature d’élément de filtre à air
3.Élément en mousse
4. Siège de l’élément du filtre à airU5YT64F0.book Page 16 Friday, April 6, 2007 7:41 PM

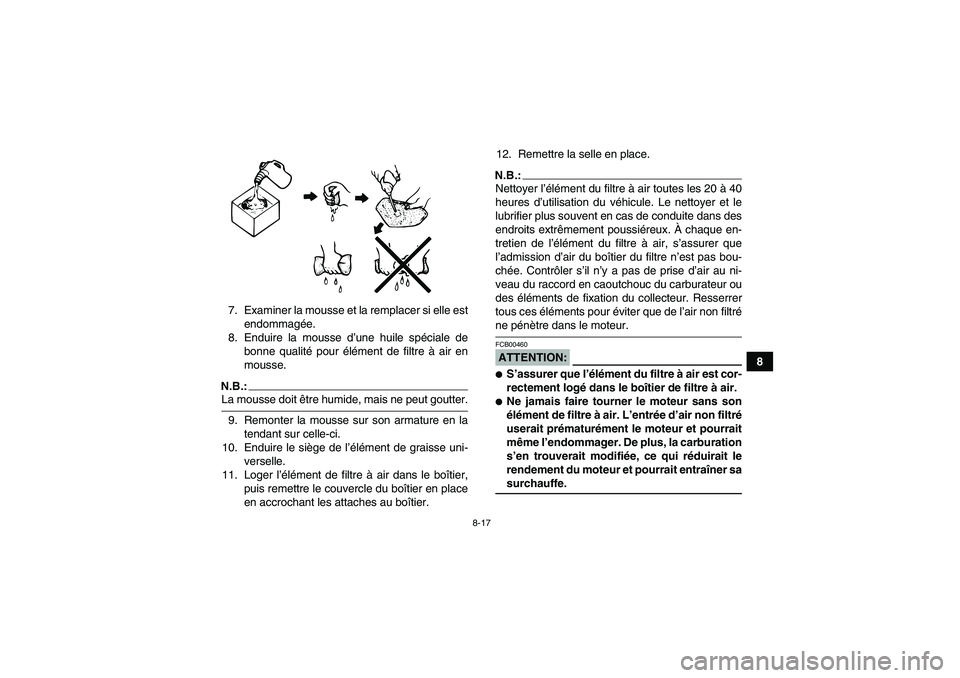

8-17
8 7. Examiner la mousse et la remplacer si elle est
endommagée.
8. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.
N.B.:La mousse doit être humide, mais ne peut goutter.
9. Remonter la mousse sur son armature en la
tendant sur celle-ci.
10. Enduire le siège de l’élément de graisse uni-
verselle.
11. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.12. Remettre la selle en place.
N.B.:Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtréne pénètre dans le moteur.ATTENTION:FCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sasurchauffe.
U5YT64F0.book Page 17 Friday, April 6, 2007 7:41 PM

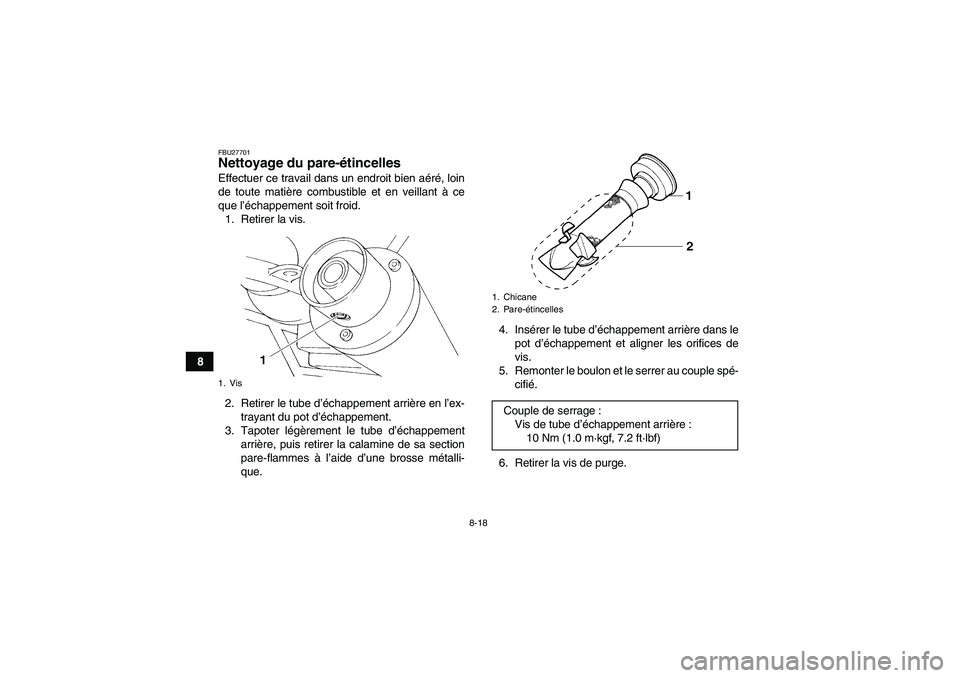

8-18
8
FBU27701Nettoyage du pare-étincelles Effectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid.
1. Retirer la vis.
2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Insérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remonter le boulon et le serrer au couple spé-
cifié.
6. Retirer la vis de purge.1. Vis
1. Chicane
2. Pare-étincellesCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U5YT64F0.book Page 18 Friday, April 6, 2007 7:41 PM
