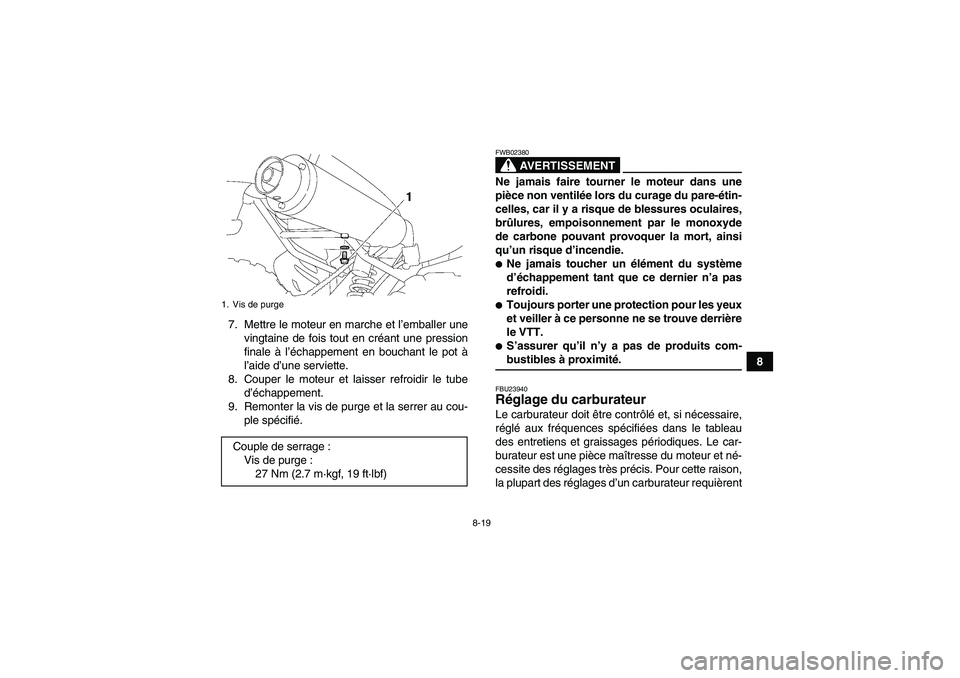

8-19
8 7. Mettre le moteur en marche et l’emballer une
vingtaine de fois tout en créant une pression
finale à l’échappement en bouchant le pot à
l’aide d’une serviette.
8. Couper le moteur et laisser refroidir le tube
d’échappement.
9. Remonter la vis de purge et la serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02380Ne jamais faire tourner le moteur dans une
pièce non ventilée lors du curage du pare-étin-
celles, car il y a risque de blessures oculaires,
brûlures, empoisonnement par le monoxyde
de carbone pouvant provoquer la mort, ainsi
qu’un risque d’incendie.
Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas
refroidi.
Toujours porter une protection pour les yeux
et veiller à ce personne ne se trouve derrière
le VTT.
S’assurer qu’il n’y a pas de produits com-bustibles à proximité.FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrent
1. Vis de purgeCouple de serrage :
Vis de purge :
27 Nm (2.7 m·kgf, 19 ft·lbf)
U5YT64F0.book Page 19 Friday, April 6, 2007 7:41 PM

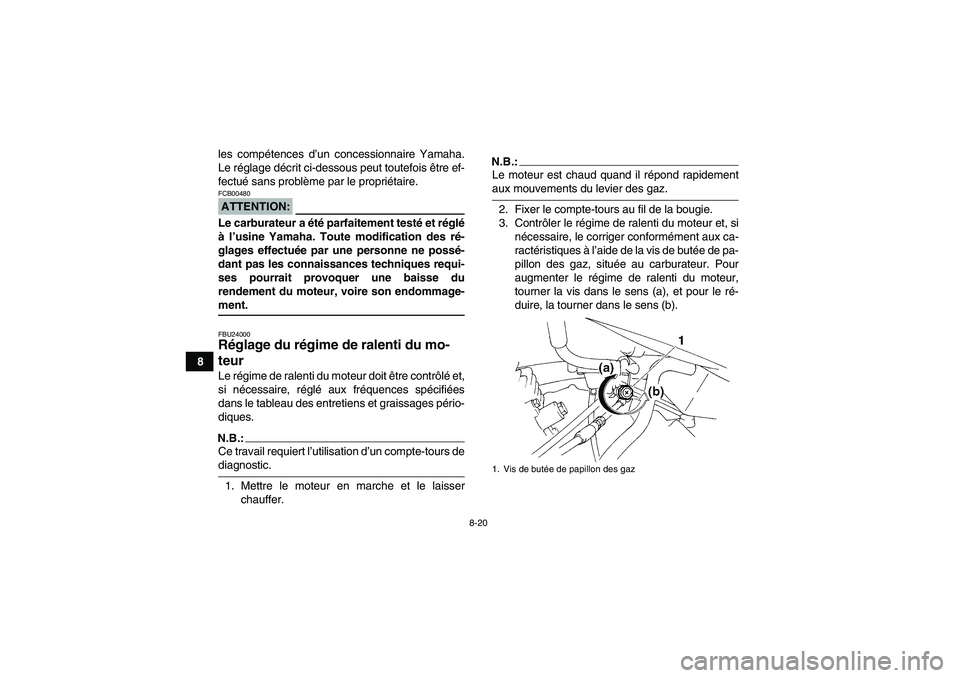

8-20
8les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.
ATTENTION:FCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-ment.FBU24000Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.:Ce travail requiert l’utilisation d’un compte-tours dediagnostic.
1. Mettre le moteur en marche et le laisser
chauffer.
N.B.:Le moteur est chaud quand il répond rapidementaux mouvements du levier des gaz.
2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).1. Vis de butée de papillon des gaz
U5YT64F0.book Page 20 Friday, April 6, 2007 7:41 PM

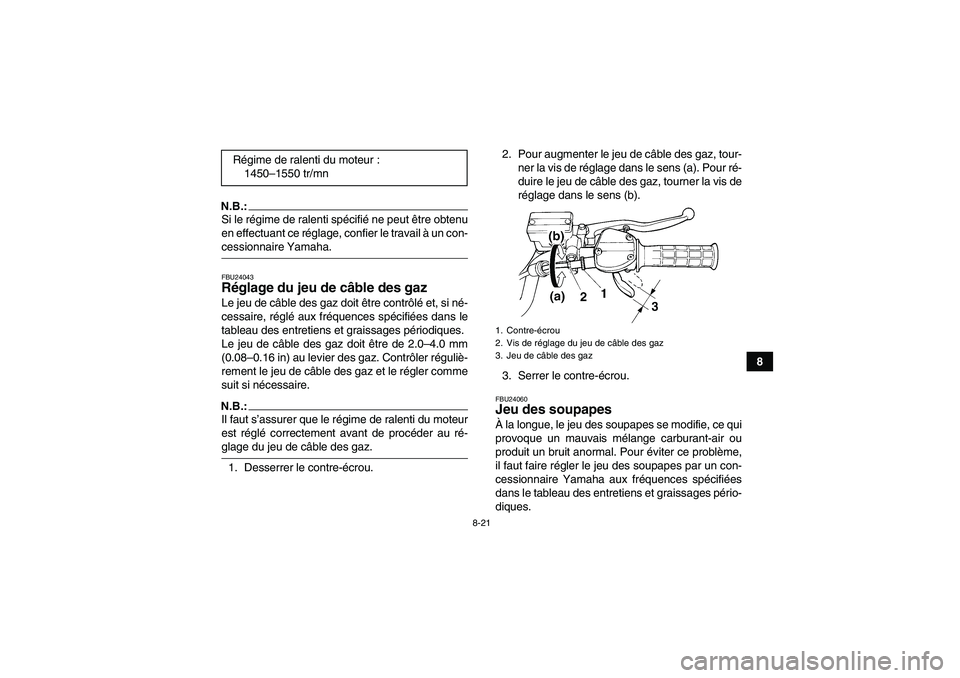

8-21
8
N.B.:Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-cessionnaire Yamaha.FBU24043Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Le jeu de câble des gaz doit être de 2.0–4.0 mm
(0.08–0.16 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.N.B.:Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Desserrer le contre-écrou.2. Pour augmenter le jeu de câble des gaz, tour-
ner la vis de réglage dans le sens (a). Pour ré-
duire le jeu de câble des gaz, tourner la vis de
réglage dans le sens (b).
3. Serrer le contre-écrou.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques. Régime de ralenti du moteur :
1450–1550 tr/mn1. Contre-écrou
2. Vis de réglage du jeu de câble des gaz
3. Jeu de câble des gaz
U5YT64F0.book Page 21 Friday, April 6, 2007 7:41 PM

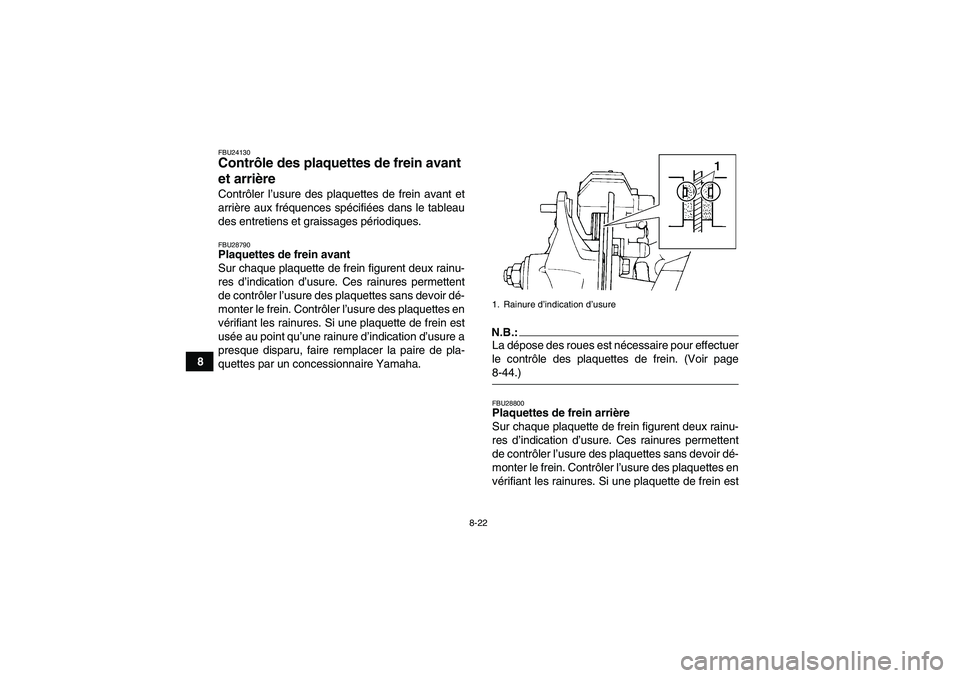

8-22
8
FBU24130Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.FBU28790Plaquettes de frein avant
Sur chaque plaquette de frein figurent deux rainu-
res d’indication d’usure. Ces rainures permettent
de contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication d’usure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
N.B.:La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-44.)FBU28800Plaquettes de frein arrière
Sur chaque plaquette de frein figurent deux rainu-
res d’indication d’usure. Ces rainures permettent
de contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est1. Rainure d’indication d’usure
U5YT64F0.book Page 22 Friday, April 6, 2007 7:41 PM

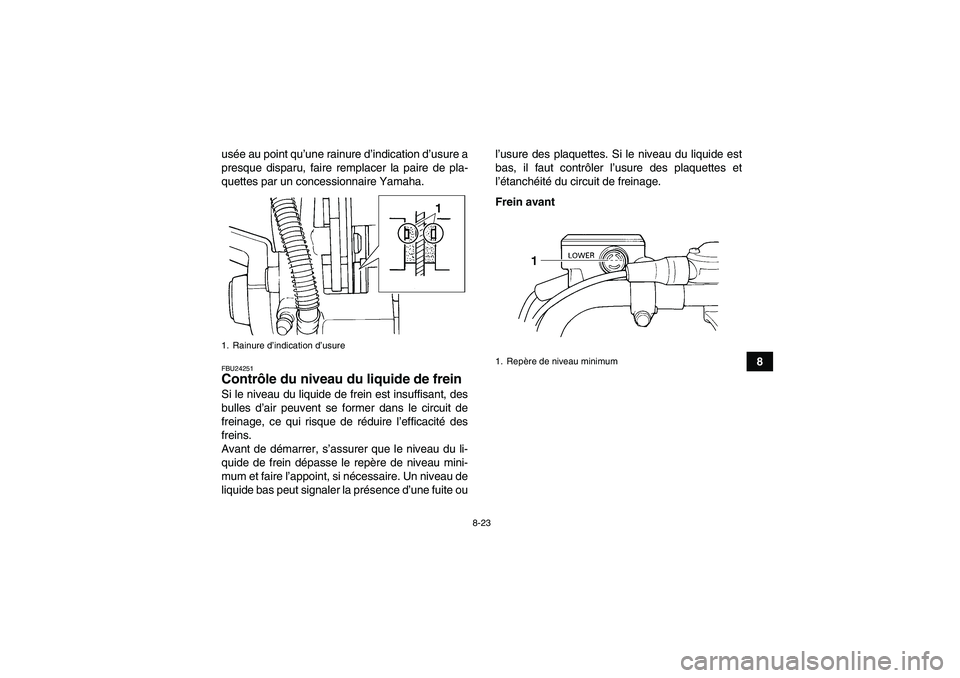

8-23
8 usée au point qu’une rainure d’indication d’usure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
FBU24251Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite oul’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Frein avant1. Rainure d’indication d’usure
1. Repère de niveau minimum
U5YT64F0.book Page 23 Friday, April 6, 2007 7:41 PM

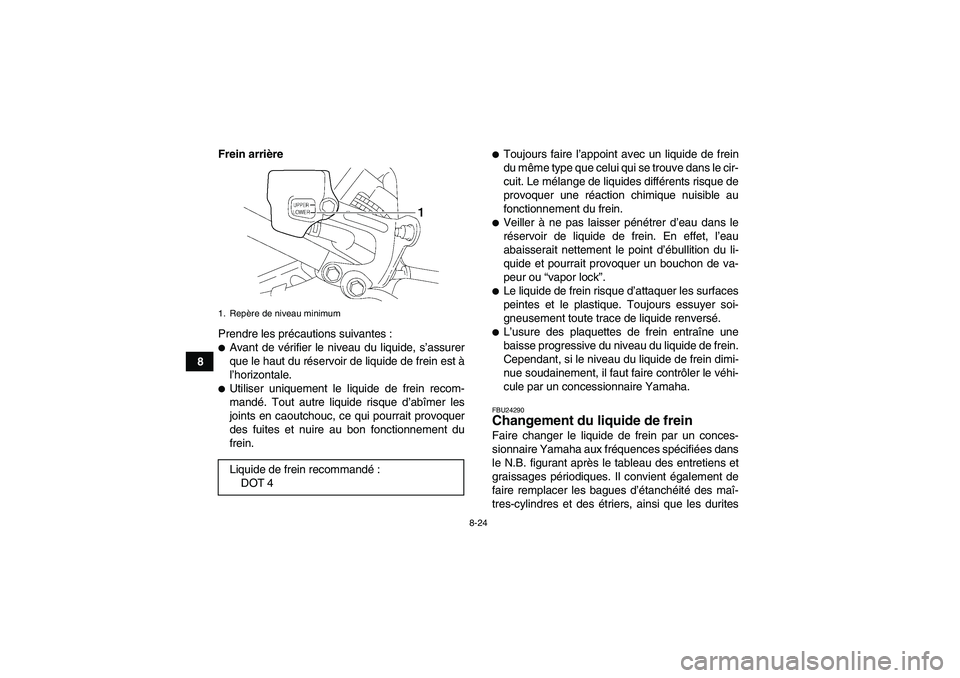

8-24
8Frein arrière
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou “vapor lock”.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24290Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les durites
1. Repère de niveau minimumLiquide de frein recommandé:
DOT 4
U5YT64F0.book Page 24 Friday, April 6, 2007 7:41 PM

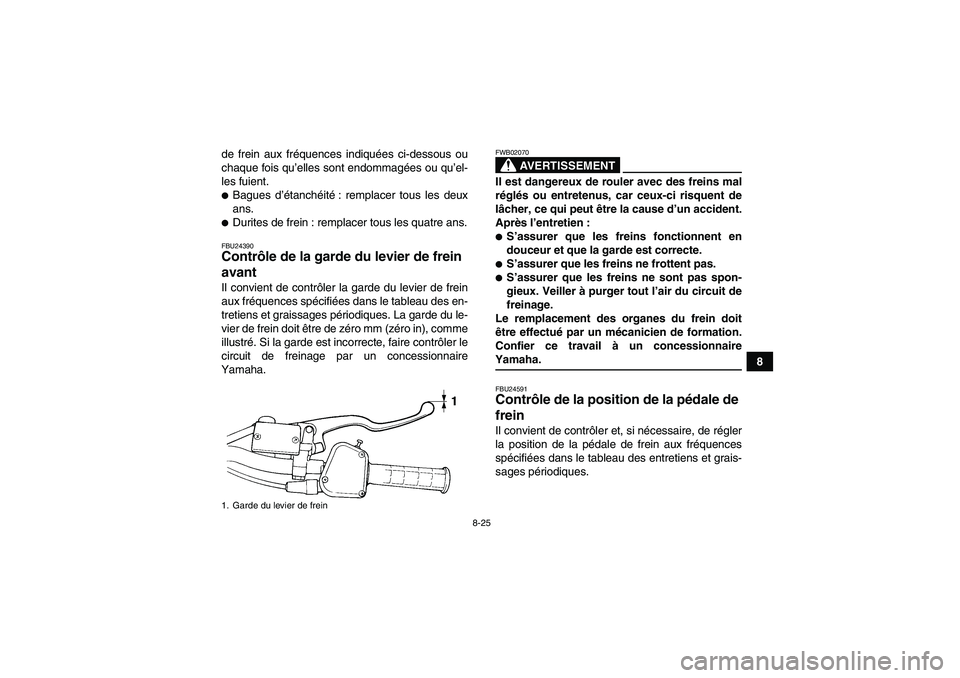

8-25
8 de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU24390Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde du le-
vier de frein doit être de zéro mm (zéro in), comme
illustré. Si la garde est incorrecte, faire contrôler le
circuit de freinage par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02070Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaireYamaha.FBU24591Contrôle de la position de la pédale de
frein Il convient de contrôler et, si nécessaire, de régler
la position de la pédale de frein aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
1. Garde du levier de freinU5YT64F0.book Page 25 Friday, April 6, 2007 7:41 PM

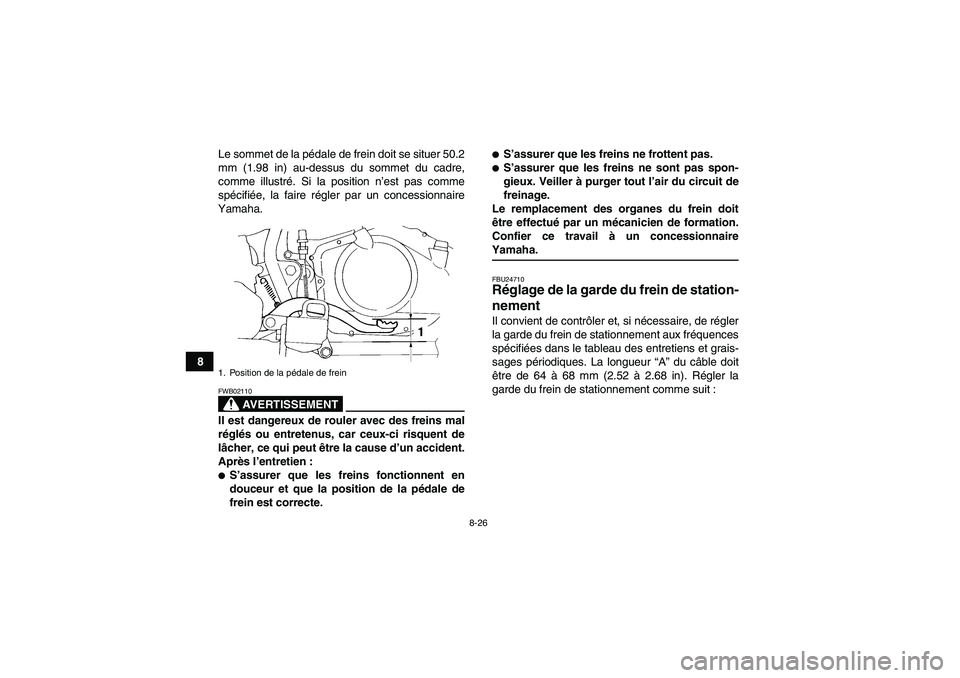

8-26
8Le sommet de la pédale de frein doit se situer 50.2
mm (1.98 in) au-dessus du sommet du cadre,
comme illustré. Si la position n’est pas comme
spécifiée, la faire régler par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02110Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la position de la pédale de
frein est correcte.

S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU24710Réglage de la garde du frein de station-
nement Il convient de contrôler et, si nécessaire, de régler
la garde du frein de stationnement aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques. La longueur “A” du câble doit
être de 64 à 68 mm (2.52 à 2.68 in). Régler la
garde du frein de stationnement comme suit :
1. Position de la pédale de freinU5YT64F0.book Page 26 Friday, April 6, 2007 7:41 PM

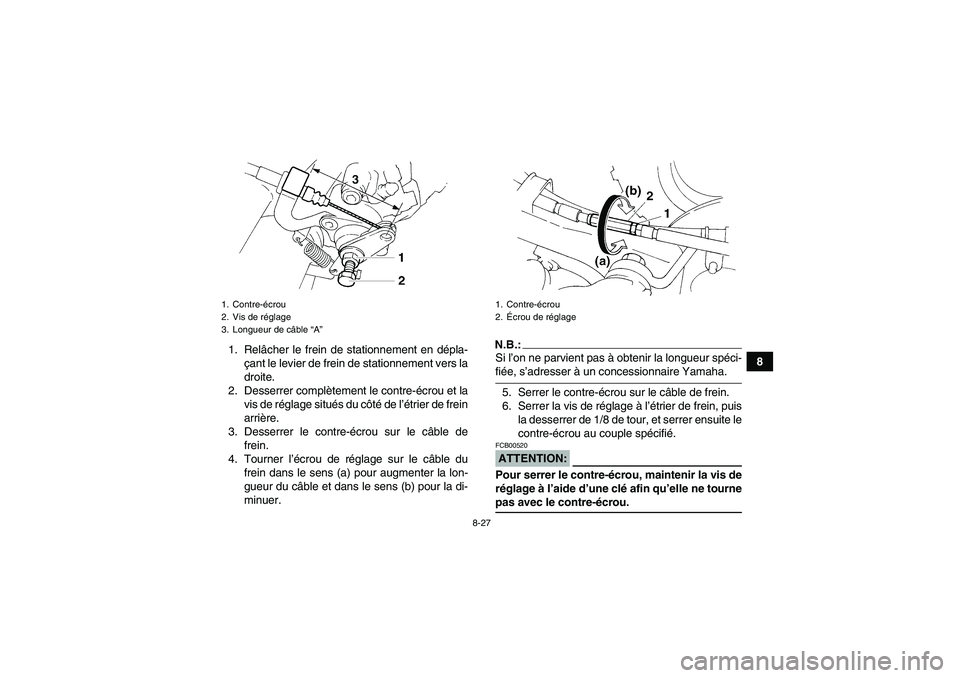

8-27
8 1. Relâcher le frein de stationnement en dépla-
çant le levier de frein de stationnement vers la
droite.
2. Desserrer complètement le contre-écrou et la
vis de réglage situés du côté de l’étrier de frein
arrière.
3. Desserrer le contre-écrou sur le câble de
frein.
4. Tourner l’écrou de réglage sur le câble du
frein dans le sens (a) pour augmenter la lon-
gueur du câble et dans le sens (b) pour la di-
minuer.
N.B.:Si l’on ne parvient pas à obtenir la longueur spéci-fiée, s’adresser à un concessionnaire Yamaha.
5. Serrer le contre-écrou sur le câble de frein.
6. Serrer la vis de réglage à l’étrier de frein, puis
la desserrer de 1/8 de tour, et serrer ensuite le
contre-écrou au couple spécifié.ATTENTION:FCB00520Pour serrer le contre-écrou, maintenir la vis de
réglage à l’aide d’une clé afin qu’elle ne tournepas avec le contre-écrou.
1. Contre-écrou
2. Vis de réglage
3. Longueur de câble “A”
1. Contre-écrou
2.Écrou de réglage
U5YT64F0.book Page 27 Friday, April 6, 2007 7:41 PM

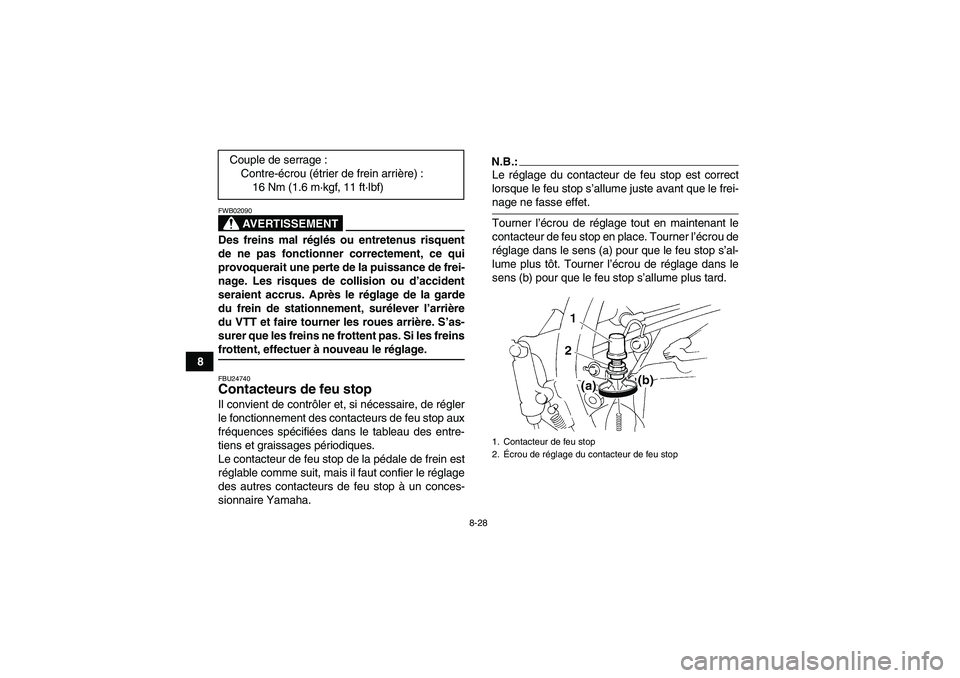

8-28
8
AVERTISSEMENT
FWB02090Des freins mal réglés ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d’accident
seraient accrus. Après le réglage de la garde
du frein de stationnement, surélever l’arrière
du VTT et faire tourner les roues arrière. S’as-
surer que les freins ne frottent pas. Si les freinsfrottent, effectuer à nouveau le réglage.FBU24740Contacteurs de feu stop Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.
N.B.:Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-nage ne fasse effet.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens (a) pour que le feu stop s’al-
lume plus tôt. Tourner l’écrou de réglage dans le
sens (b) pour que le feu stop s’allume plus tard. Couple de serrage :
Contre-écrou (étrier de frein arrière) :
16 Nm (1.6 m·kgf, 11 ft·lbf)1. Contacteur de feu stop
2.Écrou de réglage du contacteur de feu stop
U5YT64F0.book Page 28 Friday, April 6, 2007 7:41 PM
