8-35

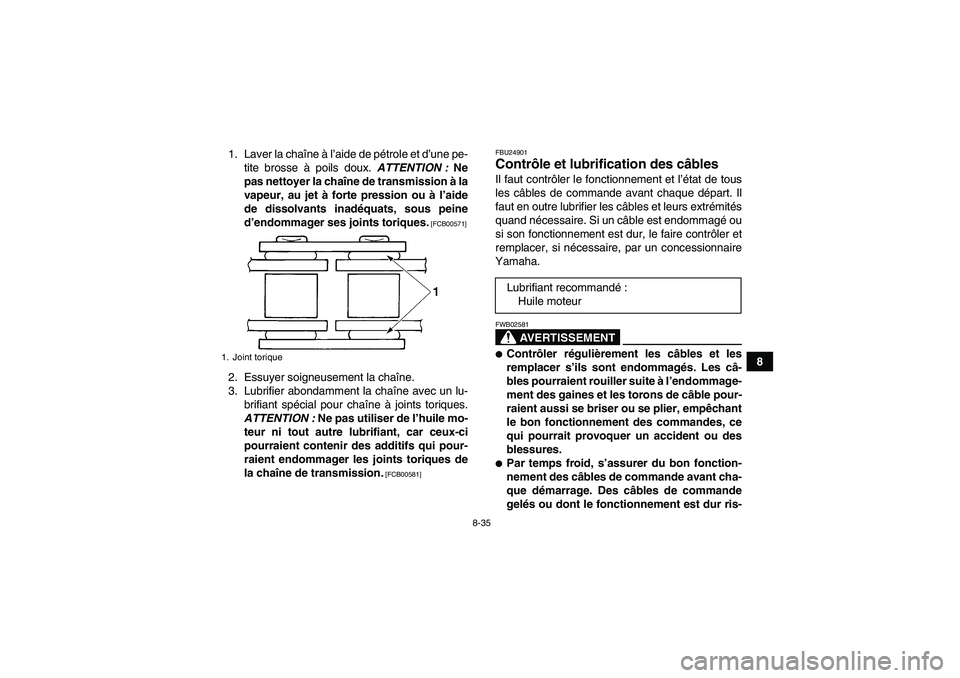

8 1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux. ATTENTION : Ne
pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide
de dissolvants inadéquats, sous peine
d’endommager ses joints toriques.
[FCB00571]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION : Ne pas utiliser de l’huile mo-
teur ni tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui pour-
raient endommager les joints toriques de
la chaîne de transmission.
[FCB00581]FBU24901
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02581
Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les câ-
bles pourraient rouiller suite à l’endommage-
ment des gaines et les torons de câble pour-
raient aussi se briser ou se plier, empêchant
le bon fonctionnement des commandes, ce
qui pourrait provoquer un accident ou des
blessures.
Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant cha-
que démarrage. Des câbles de commande
gelés ou dont le fonctionnement est dur ris-
1. Joint torique
Lubrifiant recommandé:
Huile moteur
U1BS61F0.book Page 35 Monday, April 12, 2010 12:08 PM

8-36
8quent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident
ou une collision.

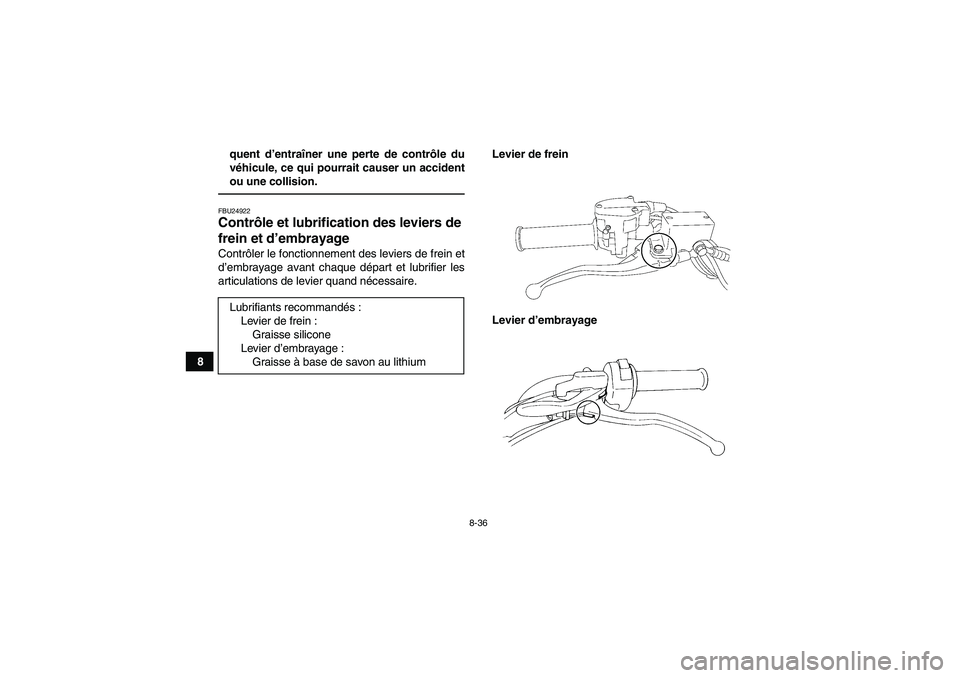

FBU24922Contrôle et lubrification des leviers de
frein et d’embrayage Contrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.Levier de frein
Levier d’embrayage Lubrifiants recommandés:
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au lithiumU1BS61F0.book Page 36 Monday, April 12, 2010 12:08 PM

8-37
8

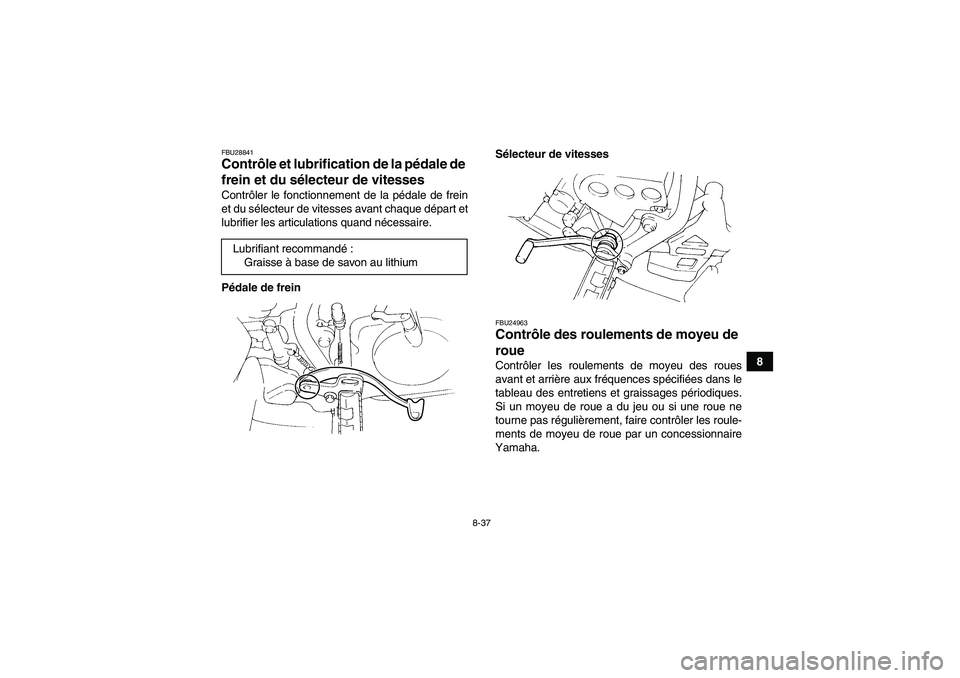

FBU28841Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire.
Pédale de freinSélecteur de vitesses
FBU24963Contrôle des roulements de moyeu de
roue Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha. Lubrifiant recommandé:
Graisse à base de savon au lithium
U1BS61F0.book Page 37 Monday, April 12, 2010 12:08 PM

8-38
8

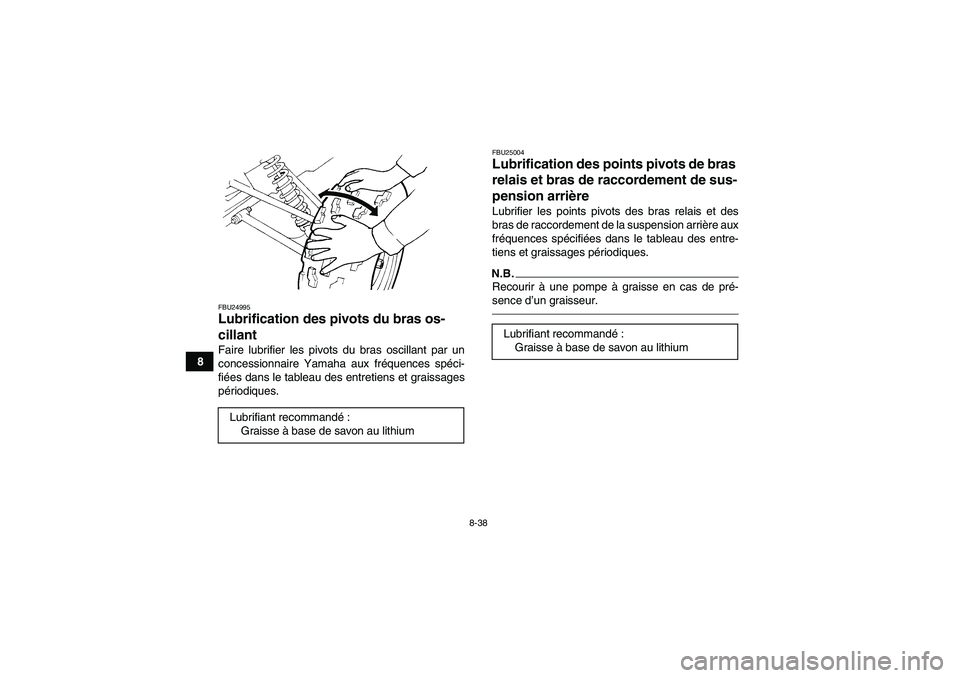

FBU24995Lubrification des pivots du bras os-
cillant Faire lubrifier les pivots du bras oscillant par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
FBU25004Lubrification des points pivots de bras
relais et bras de raccordement de sus-
pension arrière Lubrifier les points pivots des bras relais et des
bras de raccordement de la suspension arrière aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1BS61F0.book Page 38 Monday, April 12, 2010 12:08 PM

8-39
8

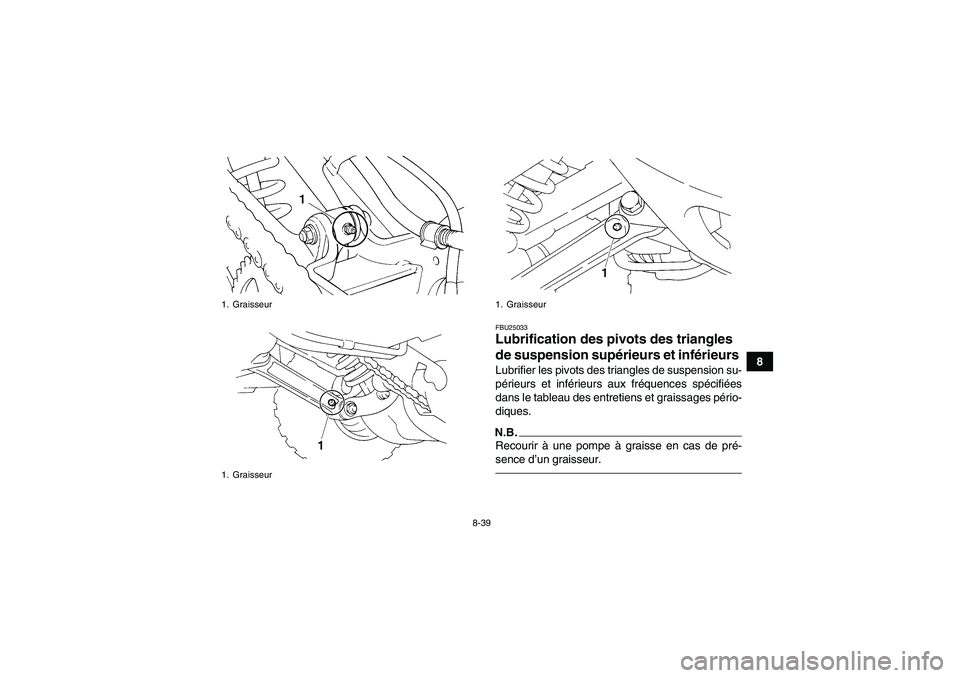

FBU25033Lubrification des pivots des triangles
de suspension supérieurs et inférieurs Lubrifier les pivots des triangles de suspension su-
périeurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
1. Graisseur
1. Graisseur
1. Graisseur
U1BS61F0.book Page 39 Monday, April 12, 2010 12:08 PM

8-40

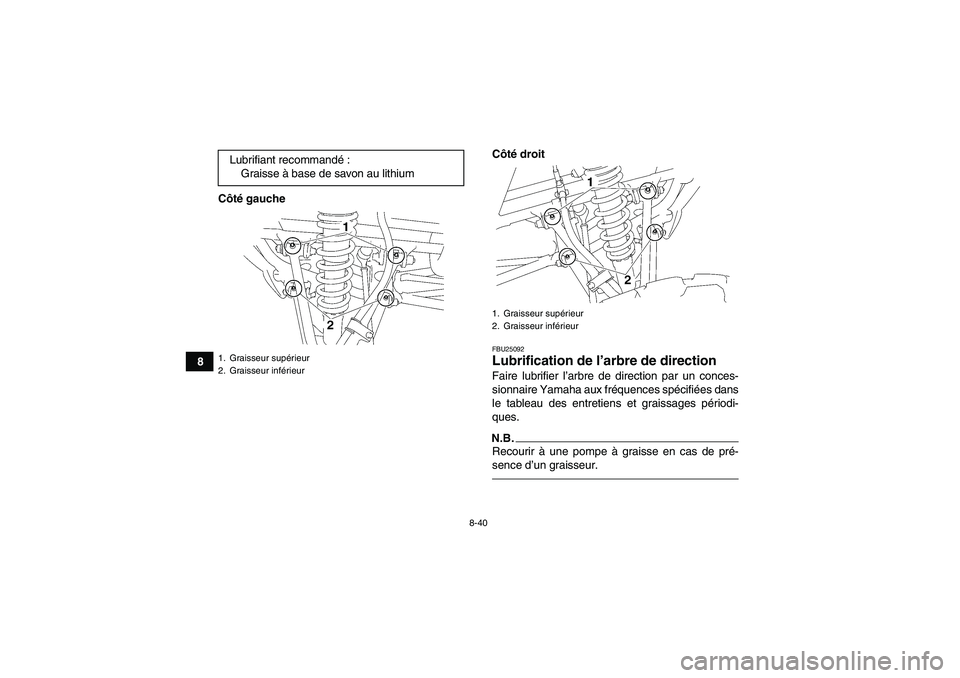

8Côté gaucheCôté droit
FBU25092Lubrification de l’arbre de direction Faire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
Lubrifiant recommandé:
Graisse à base de savon au lithium1. Graisseur supérieur
2. Graisseur inférieur
1. Graisseur supérieur
2. Graisseur inférieur
U1BS61F0.book Page 40 Monday, April 12, 2010 12:08 PM

8-41
8

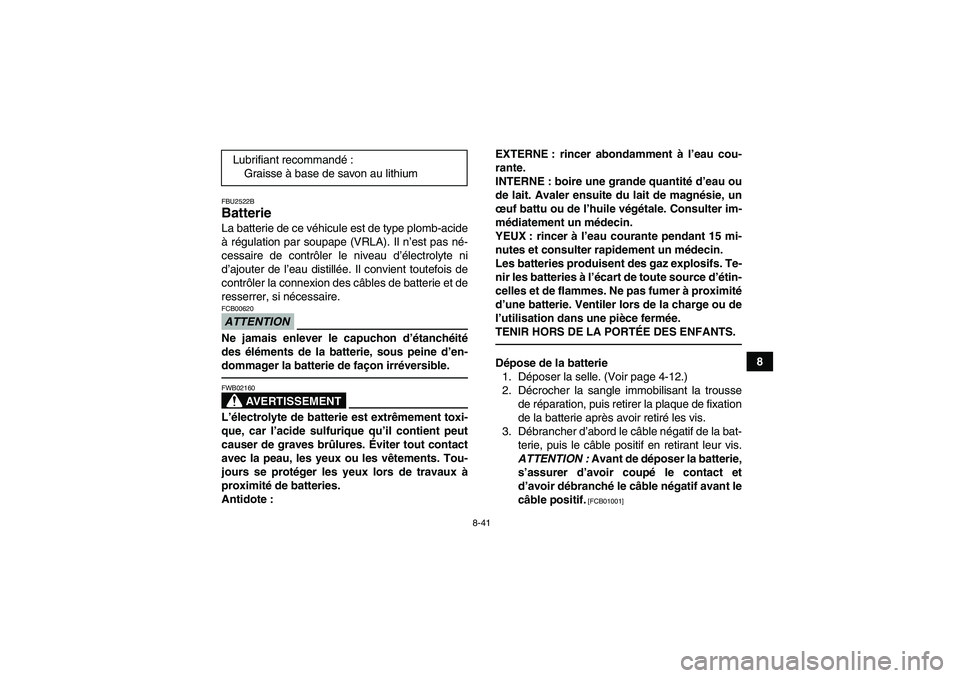

FBU2522BBatterie La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.ATTENTIONFCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer la selle. (Voir page 4-12.)
2. Décrocher la sangle immobilisant la trousse
de réparation, puis retirer la plaque de fixation
de la batterie après avoir retiré les vis.
3. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1BS61F0.book Page 41 Monday, April 12, 2010 12:08 PM

8-42
8

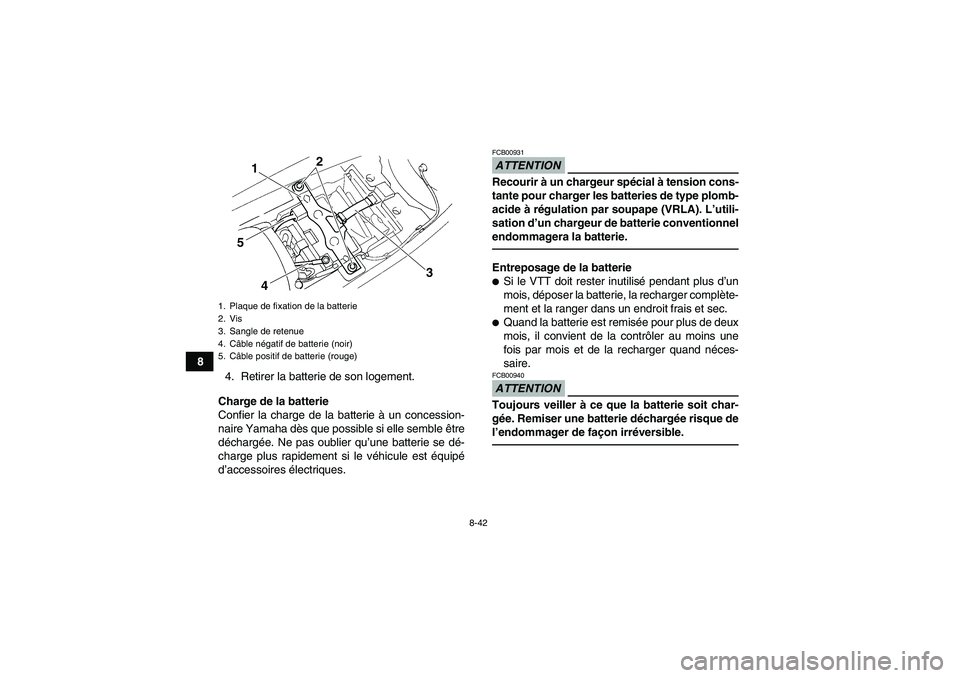

4. Retirer la batterie de son logement.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
ATTENTIONFCB00931Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible.
1. Plaque de fixation de la batterie
2. Vis
3. Sangle de retenue
4. Câble négatif de batterie (noir)
5. Câble positif de batterie (rouge)
4
3
5
1
2
U1BS61F0.book Page 42 Monday, April 12, 2010 12:08 PM

8-43

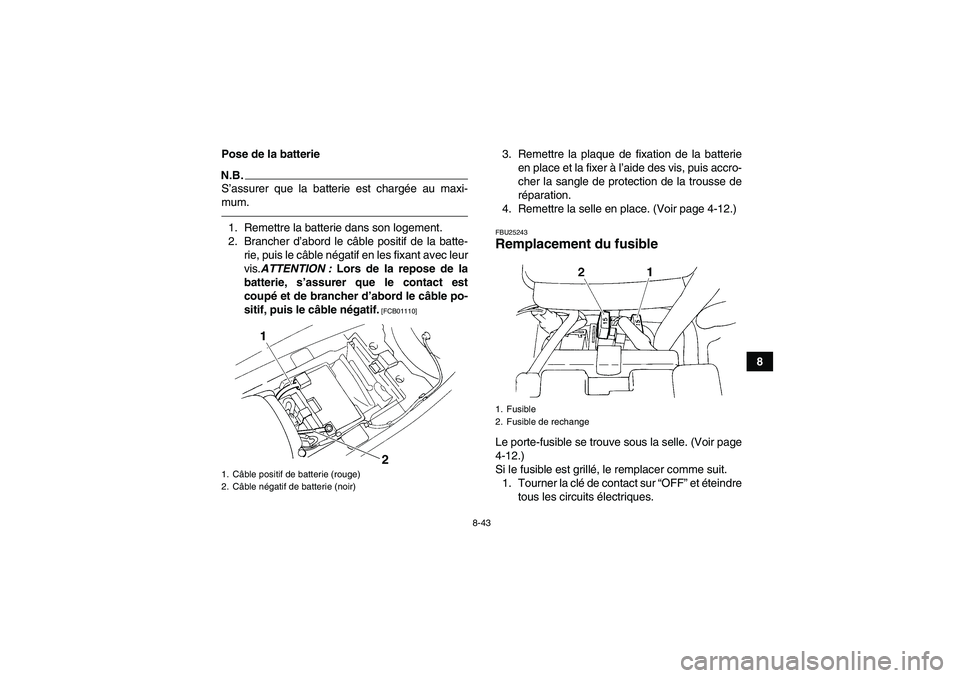

8 Pose de la batterie
N.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis.ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01110]
3. Remettre la plaque de fixation de la batterie
en place et la fixer à l’aide des vis, puis accro-
cher la sangle de protection de la trousse de
réparation.
4. Remettre la selle en place. (Voir page 4-12.)FBU25243Remplacement du fusible Le porte-fusible se trouve sous la selle. (Voir page
4-12.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
2
1. Fusible
2. Fusible de rechange
U1BS61F0.book Page 43 Monday, April 12, 2010 12:08 PM

8-44
8

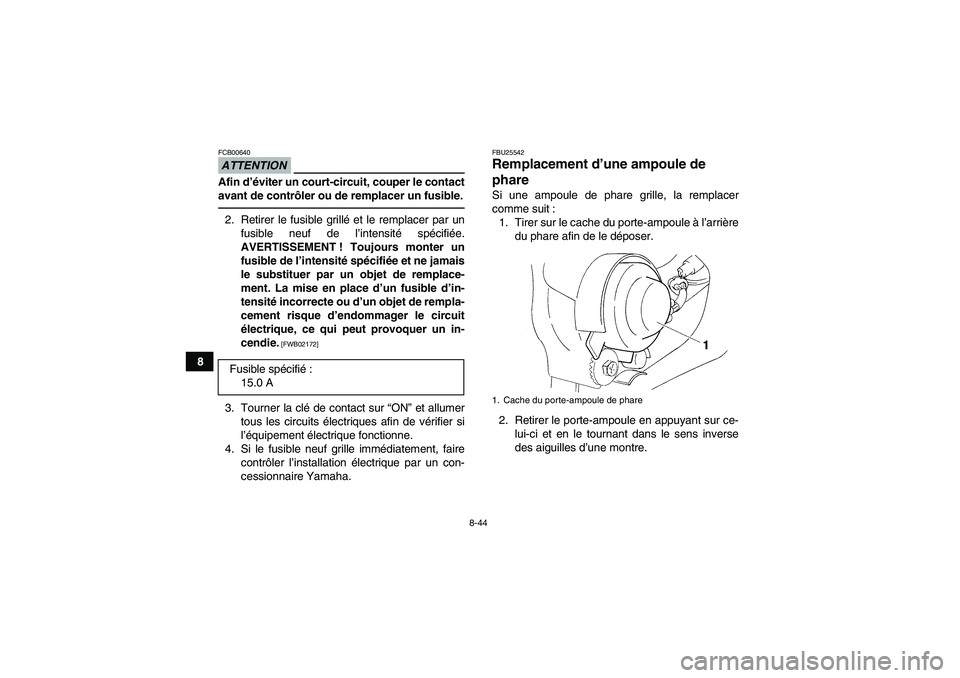

ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un
fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU25542Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Tirer sur le cache du porte-ampoule à l’arrière
du phare afin de le déposer.
2. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre. Fusible spécifié:
15.0 A1. Cache du porte-ampoule de phare
U1BS61F0.book Page 44 Monday, April 12, 2010 12:08 PM
