YAMAHA YFM350R 2011 Notices Demploi (in French)

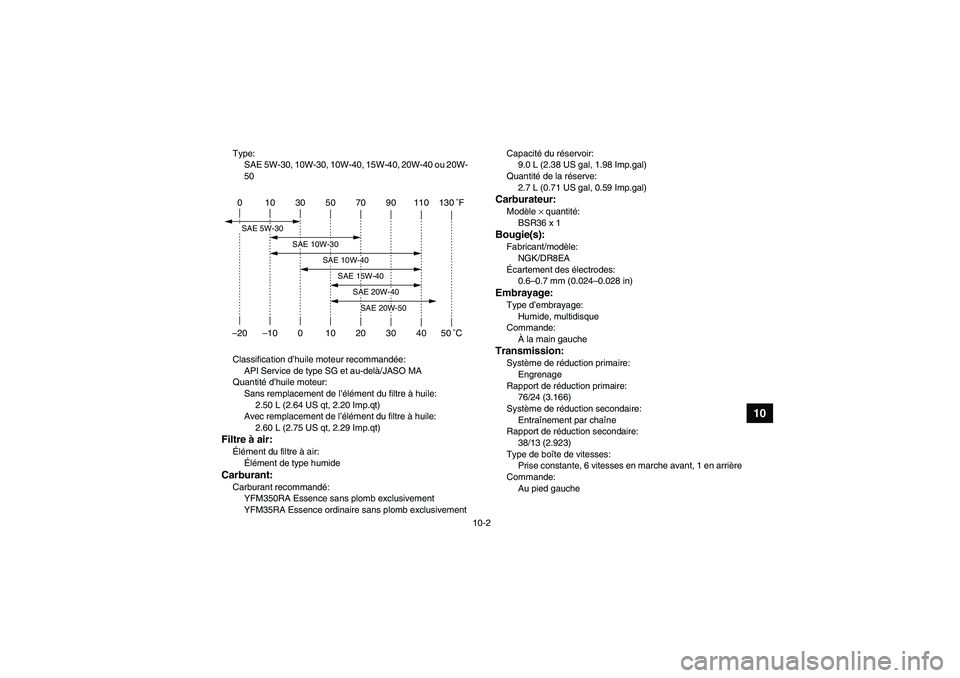

10-2
10
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à huile:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec remplacement de l’élément du filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
YFM350RA Essence sans plomb exclusivement
YFM35RA Essence ordinaire sans plomb exclusivementCapacité du réservoir:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Quantité de la réserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Carburateur:Modèle × quantité:
BSR36 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque
Commande:
À la main gaucheTransmission:Système de réduction primaire:
Engrenage
Rapport de réduction primaire:
76/24 (3.166)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
38/13 (2.923)
Type de boîte de vitesses:
Prise constante, 6 vitesses en marche avant, 1 en arrière
Commande:
Au pied gauche
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1BS61F0.book Page 2 Monday, April 12, 2010 12:08 PM

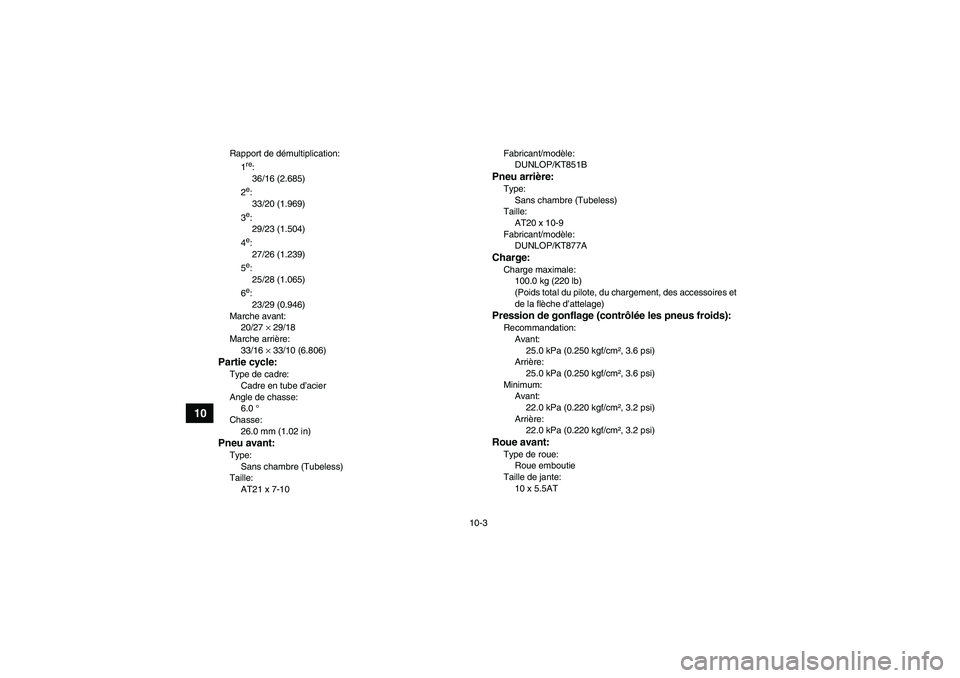

10-3
10
Rapport de démultiplication:
1
re:
36/16 (2.685)
2e:
33/20 (1.969)
3e:
29/23 (1.504)
4e:
27/26 (1.239)
5e:
25/28 (1.065)
6e:
23/29 (0.946)
Marche avant:
20/27 × 29/18
Marche arrière:
33/16 × 33/10 (6.806)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
6.0 °
Chasse:
26.0 mm (1.02 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT21 x 7-10Fabricant/modèle:
DUNLOP/KT851B
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10-9
Fabricant/modèle:
DUNLOP/KT877ACharge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
10 x 5.5AT
U1BS61F0.book Page 3 Monday, April 12, 2010 12:08 PM

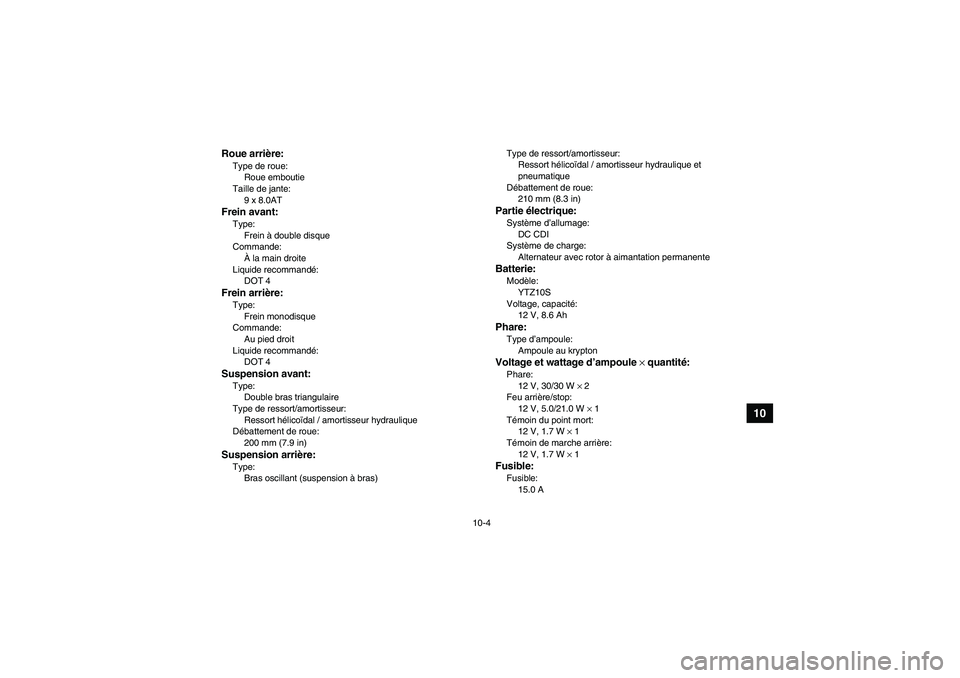

10-4
10
Roue arrière:Type de roue:
Roue emboutie
Taille de jante:
9 x 8.0ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
200 mm (7.9 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue:
210 mm (8.3 in)
Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTZ10S
Voltage, capacité:
12 V, 8.6 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30/30 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS61F0.book Page 4 Monday, April 12, 2010 12:08 PM

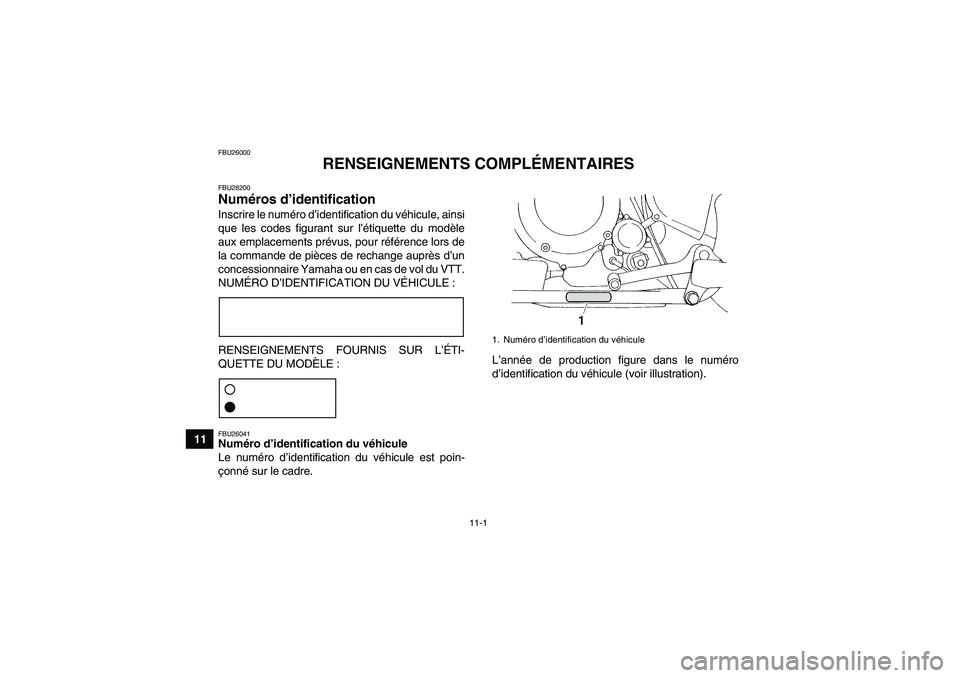

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
U1BS61F0.book Page 1 Monday, April 12, 2010 12:08 PM

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
U1BS61F0.book Page 2 Monday, April 12, 2010 12:08 PM

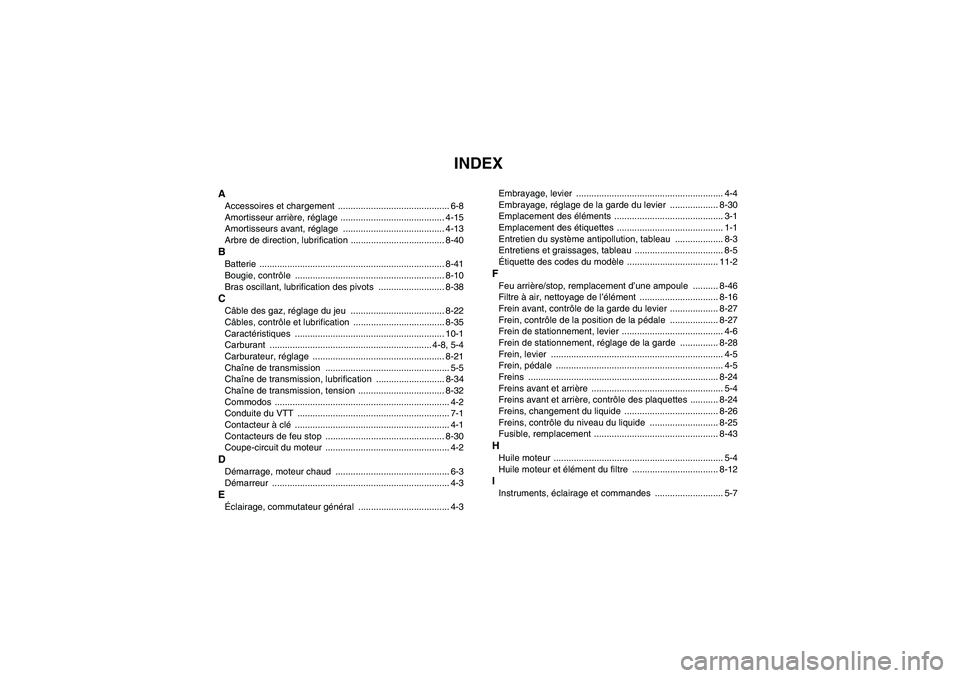

INDEX
AAccessoires et chargement ............................................ 6-8
Amortisseur arrière, réglage ......................................... 4-15
Amortisseurs avant, réglage ........................................ 4-13
Arbre de direction, lubrification ..................................... 8-40BBatterie ......................................................................... 8-41
Bougie, contrôle ........................................................... 8-10
Bras oscillant, lubrification des pivots .......................... 8-38CCâble des gaz, réglage du jeu ..................................... 8-22
Câbles, contrôle et lubrification .................................... 8-35
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-4
Carburateur, réglage .................................................... 8-21
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-34
Chaîne de transmission, tension .................................. 8-32
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-30
Coupe-circuit du moteur ................................................. 4-2DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3EÉclairage, commutateur général .................................... 4-3Embrayage, levier .......................................................... 4-4
Embrayage, réglage de la garde du levier ................... 8-30
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
FFeu arrière/stop, remplacement d’une ampoule .......... 8-46
Filtre à air, nettoyage de l’élément ............................... 8-16
Frein avant, contrôle de la garde du levier ................... 8-27
Frein, contrôle de la position de la pédale ................... 8-27
Frein de stationnement, levier ........................................ 4-6
Frein de stationnement, réglage de la garde ............... 8-28
Frein, levier .................................................................... 4-5
Frein, pédale .................................................................. 4-5
Freins ........................................................................... 8-24
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes ........... 8-24
Freins, changement du liquide ..................................... 8-26
Freins, contrôle du niveau du liquide ........................... 8-25
Fusible, remplacement ................................................. 8-43HHuile moteur ................................................................... 5-4
Huile moteur et élément du filtre .................................. 8-12IInstruments, éclairage et commandes ........................... 5-7
U1BS61F0.book Page 1 Monday, April 12, 2010 12:08 PM

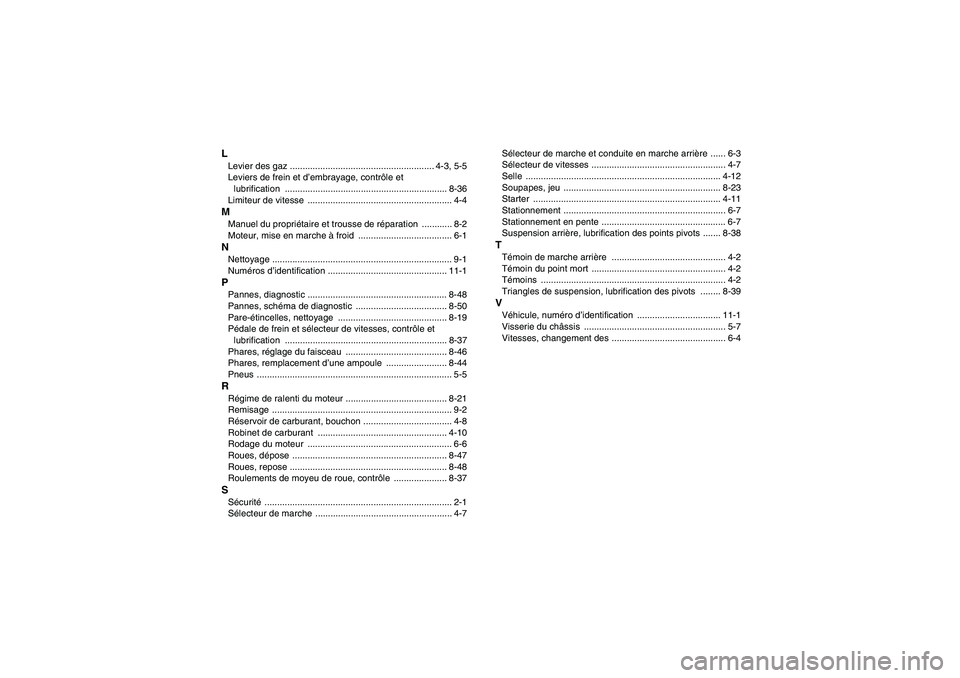

LLevier des gaz ......................................................... 4-3, 5-5
Leviers de frein et d’embrayage, contrôle et
lubrification ................................................................ 8-36
Limiteur de vitesse ......................................................... 4-4MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-48
Pannes, schéma de diagnostic .................................... 8-50
Pare-étincelles, nettoyage ........................................... 8-19
Pédale de frein et sélecteur de vitesses, contrôle et
lubrification ................................................................ 8-37
Phares, réglage du faisceau ........................................ 8-46
Phares, remplacement d’une ampoule ........................ 8-44
Pneus ............................................................................. 5-5RRégime de ralenti du moteur ........................................ 8-21
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant ................................................... 4-10
Rodage du moteur ......................................................... 6-6
Roues, dépose ............................................................. 8-47
Roues, repose .............................................................. 8-48
Roulements de moyeu de roue, contrôle ..................... 8-37SSécurité .......................................................................... 2-1
Sélecteur de marche ...................................................... 4-7Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de vitesses ..................................................... 4-7
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-23
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-7
Stationnement en pente ................................................. 6-7
Suspension arrière, lubrification des points pivots ....... 8-38
TTémoin de marche arrière ............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Triangles de suspension, lubrification des pivots ........ 8-39VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-4
U1BS61F0.book Page 2 Monday, April 12, 2010 12:08 PM

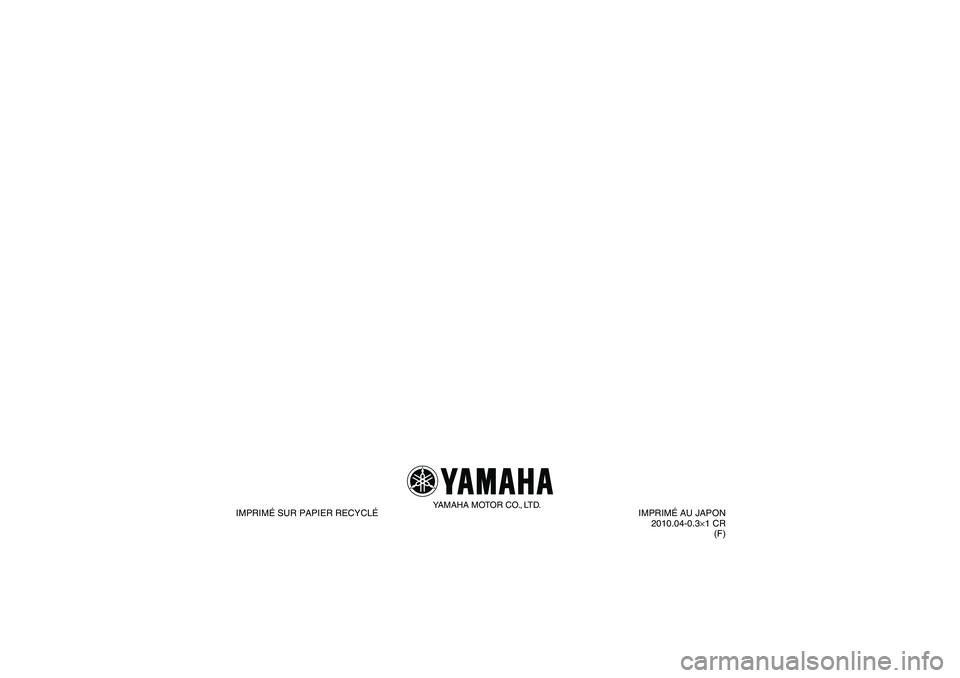

YAMAHA MOTOR CO., LTD.
IMPRIMÉ SUR PAPIER RECYCLÉIMPRIMÉ AU JAPON
2010.04-0.3×1 CR
(F)
U1BS61F0.book Page 1 Monday, April 12, 2010 12:08 PM
