YAMAHA YFM50R 2006 Manuale de Empleo (in Spanish)

7-34
Monter un fanion d’avertissement sur le véhicu-
le en cas d’utilisation du véhicule dans des
endroits où l’on risque de ne pas être vu par
d’autres pilotes de VTT. NE PAS attacher une
remorque au support du mât de fanion.
XG
Monter un fanion d’avertissement sur le véhi-
cule en cas d’utilisation du véhicule dans des
endroits où l’on risque de ne pas être vu par
d’autres pilotes de VTT.
Prendre garde aux autres véhicules.
Respecter les interdictions défendant l’accès de
certaines propriétés. Ne pas rouler sur des ter-
rains privés avant d’en avoir obtenu la permis-
sion.
Cuando conduzca por zonas en las que pudiera
no ser visto con facilidad, tales como terrenos
desérticos, lleve una bandera de precaución en
la máquina. NO utilice el soporte del mástil de
esta bandera como enganche de remolque.
XR
Lleve siempre colocada una bandera de pre-
caución en la máquina, para hacerle más
visible, cuando conduzca por zonas en las
que podría no ser visto por otros vehículos
de uso fuera de carretera. Esté alerta a la
posible presencia de otros vehículos.
No conduzca por zonas con la señal de “prohibi-
do el paso”. No conduzca sin permiso por pro-
piedades privadas.
5YF-9-62 7 2/22/05 9:02 AM Page 177

7-35
Select a large, flat area off-road to become
familiar with your ATV. Make sure that this area
is free of obstacles and other riders. You should
practice control of the throttle, brakes, shifting
procedures, and turning techniques in this area
before trying more difficult terrain. Always avoid
riding on paved surfaces: the ATV is designed
for off-road use only, and handling maneuvers
are more difficult to perform on pavement.
Set the parking brake and follow the instruction
on page 6-3 to start the engine. Once it has
warmed up you are ready to begin riding your
ATV. Remember that the engine and exhaust
pipe will be hot when riding and afterwards; do
not allow skin or clothing to come in contact with
these components.
5YF-9-62 7 2/22/05 9:02 AM Page 178

7-36
Pour apprendre à conduire le VTT, choisir un
grand terrain plat à l’écart des routes. S’assurer
qu’il ne présente pas d’obstacles et qu’il n’y a
pas d’autres véhicules à proximité. Il faut
s’entraîner à contrôler la commande des gaz, les
freins, le changement de vitesses et la technique
de prise de virages avant de se lancer sur un ter-
rain plus difficile. Éviter de conduire sur des
chaussées ou autres surfaces recouvertes: le
VTT est conçu pour une utilisation tout-terrain
uniquement et les manœuvres sont plus difficiles
à exécuter sur des surfaces revêtues.
Serrer le frein de stationnement et lire les ins-
tructions de la page 6-4 avant de mettre le
moteur en marche. Ne démarrer qu’après avoir
suffisamment chauffé le moteur. Ne pas oublier
que le moteur et le tuyau d’échappement sont
chauds pendant et après la conduite. Il convient
donc de ne pas toucher ces pièces.Escoja una zona grande y llana para familiari-
zarse con su ATV. Asegúrese de que la zona en
cuestión esté libre de obstáculos y de la presen-
cia de otros conductores. Practique el control
del acelerador, los frenos, el cambio y las técni-
cas de giro en esta zona antes de tratar de
hacerlo en terrenos más difíciles. Evite siempre
circular por superficies pavimentadas: el ATV
está diseñado únicamente para uso fuera de
carretera, por lo que las maniobras son más difí-
ciles de ejecutar sobre el pavimento.
Aplique el freno de estacionamiento y siga las
instrucciones de la página 6-4 para poner en
marcha el motor. Una vez calentado éste, podrá
empezar a conducir su ATV. Recuerde qué,
durante la conducción y algún tiempo después,
el motor y el sistema de escape estarán muy
calientes; evite cualquier contacto de la piel o la
ropa con estos componentes.
5YF-9-62 7 2/22/05 9:02 AM Page 179

7-37
With the engine idling, shift the transmission into
the drive position and then release the parking
brake. Apply the throttle slowly and smoothly.
The centrifugal clutch will engage and you will
start to accelerate. If the throttle is applied too
abruptly, the front wheels may lift off the ground
resulting in a loss of directional control. Avoid
higher speeds until you are thoroughly familiar
with the operation of your ATV.
When slowing down or stopping, release the
throttle and apply the brakes smoothly and
evenly. Improper use of the brakes can cause
the tires to lose traction, reducing control and
increasing the possibility of an accident.
5YF-9-62 7 2/22/05 9:02 AM Page 180

7-38
Le moteur tournant au ralenti, engager la vitesse
de marche, puis relâcher le frein de stationne-
ment. Donner progressivement des gaz.
L’embrayage centrifuge s’engage et le véhicule
démarre. Si l’accélération est trop brutale, les
roues avant risquent de se soulever et de provo-
quer la perte de contrôle du véhicule. Éviter les
vitesses excessives avant de s’être entièrement
familiarisé avec le fonctionnement du VTT.
Pour ralentir ou arrêter le véhicule, relâcher les
gaz et freiner prudemment en veillant à équili-
brer l’action des freins avant et arrière. Une uti-
lisation incorrecte des freins risque de réduire
l’adhérence des pneus, ce qui peut entraîner une
perte de contrôle du véhicule et un accident.Con el motor en ralentí, cambie la transmisión a
la posición de marcha y, a continuación, suelte
el freno de estacionamiento. Acelere despacio y
con suavidad. Cuando se acople el embrague
centrífugo, empiece a acelerar. Si se acelera
muy bruscamente, las ruedas delanteras pue-
den levantarse del suelo y hacerle perder el
control de la dirección. Evite las velocidades
más altas hasta que esté totalmente familiariza-
do con el manejo de su ATV.
Para decelerar o parar, suelte el acelerador y
aplique los frenos suave y uniformemente. El
uso incorrecto de los frenos puede hacer que
los neumáticos pierdan tracción, con la consi-
guiente pérdida de control y riesgo de acciden-
te.
5YF-9-62 7 2/22/05 9:02 AM Page 181

7-39

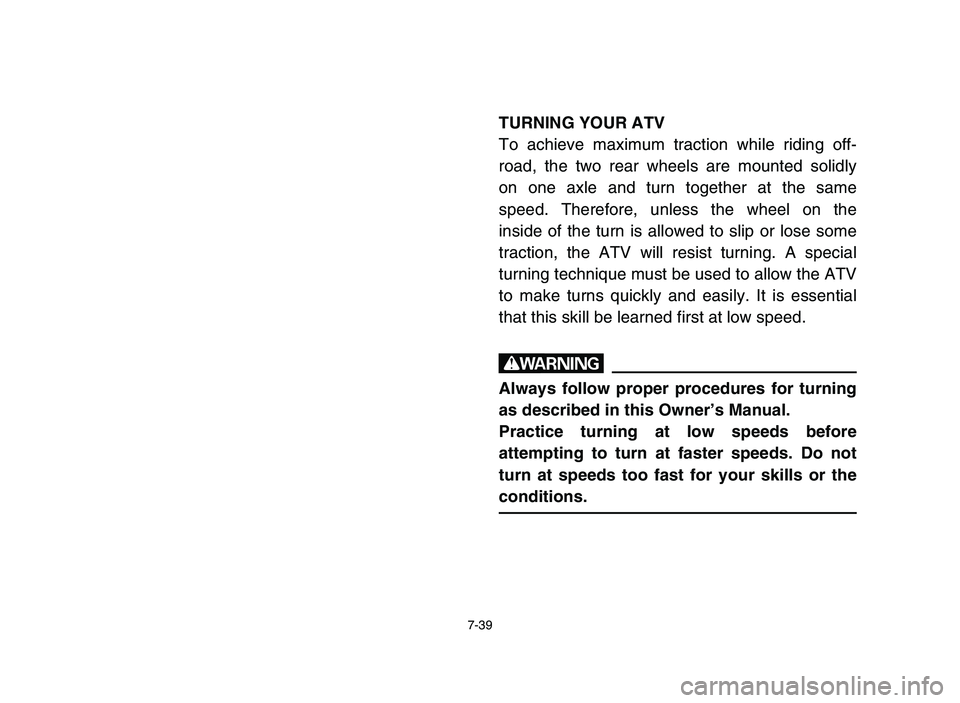

TURNING YOUR ATV
To achieve maximum traction while riding off-
road, the two rear wheels are mounted solidly
on one axle and turn together at the same
speed. Therefore, unless the wheel on the
inside of the turn is allowed to slip or lose some
traction, the ATV will resist turning. A special
turning technique must be used to allow the ATV
to make turns quickly and easily. It is essential
that this skill be learned first at low speed.
w
Always follow proper procedures for turning
as described in this Owner’s Manual.
Practice turning at low speeds before
attempting to turn at faster speeds. Do not
turn at speeds too fast for your skills or the
conditions.
5YF-9-62 7 2/22/05 9:02 AM Page 182

7-40
PRISE DE VIRAGES
Afin d’obtenir la traction nécessaire à la condui-
te tout-terrain, les deux roues arrière sont fixées
à un essieu et elles tournent ensemble à la même
vitesse. Par conséquent, à moins que la roue côté
intérieur du virage ne puisse glisser ou perdre de
sa traction, le VTT ne tournera pas. Il faut
acquérir une technique particulière de prise de
virage pour permettre au VTT de tourner rapide-
ment et facilement. Il est essentiel de s’entraîner
tout d’abord à effectuer cette manœuvre à petite
vitesse.
XG
Toujours appliquer les techniques de prise de
virages données dans ce manuel.
S’exercer à prendre les virages à vitesse
réduite avant de passer à des vitesses plus éle-
vées. Ne jamais prendre un virage à une vites-
se dépassant les limites imposées par les
conditions du terrain et sa propre expérience.
COMO GIRAR CON SU ATV
Para conseguir la máxima fuerza de tracción en
el uso fuera de carretera, las dos ruedas trase-
ras van montadas rígidamente en un mismo eje
y giran conjuntamente a la misma velocidad.
Por lo tanto, a menos que se permita que la
rueda de la parte interior del giro patine o pierda
algo de tracción, el ATV se resistirá a girar. Se
requiere una técnica especial para conseguir
que el ATV realice los giros rápida y fácilmente.
Es fundamental aprender primero esta técnica a
baja velocidad.
XR
En los giros, siga siempre los procedimien-
tos correctos que se describen en este
Manual del propietario.
Practique los giros a baja velocidad antes de
efectuarlos a velocidades superiores. No
efectúe nunca giros a velocidades excesivas
para su técnica o las condiciones reinantes.
5YF-9-62 7 2/22/05 9:02 AM Page 183

1. Lean towards inside of turn.
2. Support your weight on the outer footrest.
1. Se pencher vers l’intérieur du virage.
2. S’appuyer sur le repose-pied externe.
1. Inclínese hacia el interior del giro.
2. Descanse su peso en el descansapie externo.
7-41
As you approach a curve, slow down and begin
to turn the handlebars in the desired direction.
As you do so, put your weight on the footboard
to the outside of the turn (opposite your desired
direction) and lean your upper body into the
turn. Use the throttle to maintain an even speed
through the turn. This maneuver will let the
wheel on the inside of the turn slip slightly,
allowing the ATV to make the turn properly.
This procedure should be practiced at slow
speed many times in a large off-road area with
no obstacles. If an incorrect technique is used,
your ATV may continue to go straight. If the ATV
doesn’t turn, come to a stop and then practice
the procedure again. If the riding surface is slip-
pery or loose, it may help to position more of
your weight over the front wheels by moving for-
ward on the seat.
Once you have learned this technique you
should be able to perform it at higher speeds or
in tighter curves.1
2
5YF-9-62 7 2/22/05 9:02 AM Page 184

7-42
À l’approche d’un virage, ralentir et tourner
légèrement le guidon dans la direction désirée.
En même temps, faire passer le poids du corps
sur le repose-pied se trouvant au côté extérieur
du virage (opposé à la direction prise) et pencher
le torse de l’autre côté. Veiller à maintenir une
vitesse constante dans le virage en donnant les
gaz appropriés. Cela permet à la roue côté inter-
ne du virage de se déplacer légèrement, de sorte
que le VTT puisse effectuer le virage.
Cette technique doit être pratiquée de nom-
breuses fois à vitesse réduite sur un terrain ne
présentant aucun obstacle. Si la technique n’est
pas bien appliquée, le VTT ne tournera pas. Si le
VTT ne tourne pas, s’arrêter et recommencer la
manœuvre. Si le sol est glissant ou meuble, il est
conseillé de déplacer son poids sur les roues
avant en se plaçant à l’avant de la selle.
Une fois cette technique bien maîtrisée, il est
alors possible de passer à des vitesses plus éle-
vées ou de prendre des virages plus serrés.Al aproximarse a una curva, reduzca la veloci-
dad y comience a girar el manillar en la dirección
deseada. Mientras lo hace así, cargue su peso
sobre la estribera del lado exterior del giro (el
lado opuesto a la dirección deseada) e incline la
parte superior del cuerpo hacia la curva. Utilice
el acelerador para mantener una velocidad uni-
forme durante todo el giro. Esta maniobra permi-
tirá que la rueda interior patine ligeramente y que
el ATV tome la curva de la forma correcta.
Este procedimiento deberá practicarse muchas
veces, a velocidad reducida, en una zona amplia
y sin obstáculos, situada fuera de carretera. Si
se utiliza una técnica incorrecta, el ATV podría
continuar marchando en línea recta. Si la máqui-
na no gira, pare y practique de nuevo el procedi-
miento. Si la superficie del terreno estuviera
suelta o resbaladiza, puede dar resultado cargar
más el peso del cuerpo sobre las ruedas delan-
teras desplazándose hacia delante en el sillín.
Una vez aprendida esta técnica, deberá ser
capaz de ejecutarla a velocidades más altas o
en curvas más cerradas.
5YF-9-62 7 2/22/05 9:02 AM Page 185

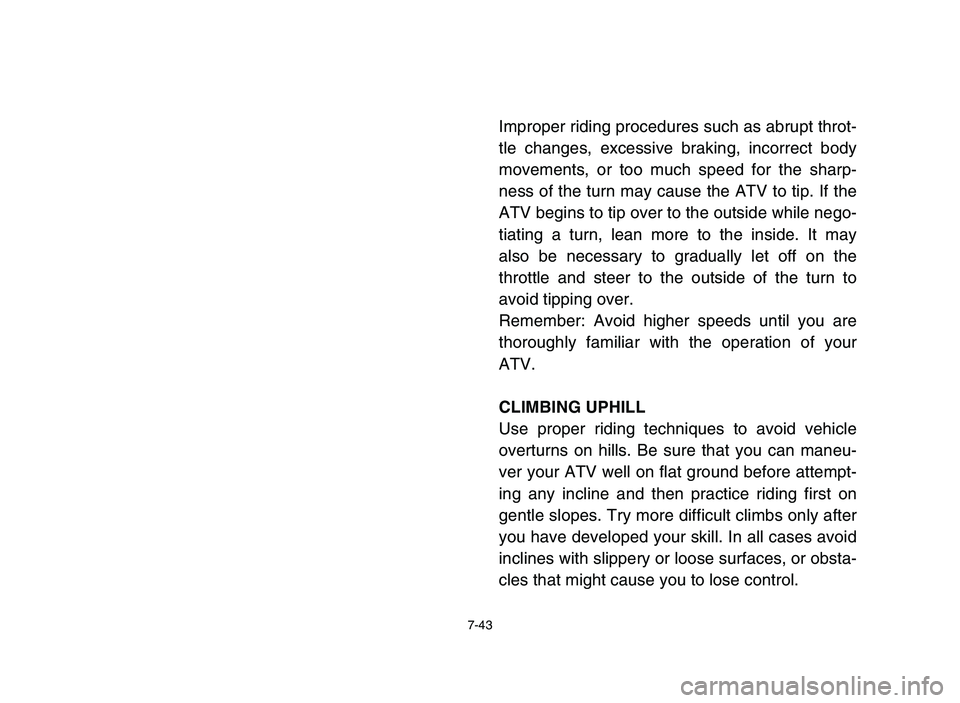

7-43
Improper riding procedures such as abrupt throt-
tle changes, excessive braking, incorrect body
movements, or too much speed for the sharp-
ness of the turn may cause the ATV to tip. If the
ATV begins to tip over to the outside while nego-
tiating a turn, lean more to the inside. It may
also be necessary to gradually let off on the
throttle and steer to the outside of the turn to
avoid tipping over.
Remember: Avoid higher speeds until you are
thoroughly familiar with the operation of your
ATV.
CLIMBING UPHILL
Use proper riding techniques to avoid vehicle
overturns on hills. Be sure that you can maneu-
ver your ATV well on flat ground before attempt-
ing any incline and then practice riding first on
gentle slopes. Try more difficult climbs only after
you have developed your skill. In all cases avoid
inclines with slippery or loose surfaces, or obsta-
cles that might cause you to lose control.
5YF-9-62 7 2/22/05 9:02 AM Page 186
