YAMAHA YFM700R 2018 Manuale de Empleo (in Spanish)

8-7
8
4*Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
5 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
6 *Líquido de frenos • Cambiar. Cada 2 años
7 *Freno de estaciona-
miento • Compruebe el funcionamiento y realice ajustes si
es necesario. √√√√√
8 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
9 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
10 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
U2LS63S0.book Page 7 Tuesday, March 28, 2017 5:04 PM

8-8
8
11*Pivotes del bascu-
lante • Compruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesa-
rio.
• Lubrique con grasa a base de jabón de litio. √√√
12 *Pivotes del brazo
superior e inferior
• Lubrique con grasa a base de jabón de litio.
√√√
13 Cadena de transmi-
sión • Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
• Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
• Limpiar y lubricar. √√√√√
14 *Rodillo de la cadena
de transmisión • Compruebe el grado de desgaste y sustitúyalos
si es necesario. √√√
15 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
16 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
17 *Puntos de pivote
del brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Lubrique con grasa a base de jabón de litio. √√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U2LS63S0.book Page 8 Tuesday, March 28, 2017 5:04 PM

8-9
8
18*Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
19 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
20 *Montura del motor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
21 Aceite de motor •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
22 Filtro de aceite del
motor
•Cambiar.
√√√
23 Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
24 *Piezas móviles y ca-
bles
•Lubricar.
√√√√
25 *Cable de liberación
del bloqueo de la
marcha atrás • Compruebe el funcionami
ento y realice ajustes o
sustituya las piezas si es necesario. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U2LS63S0.book Page 9 Tuesday, March 28, 2017 5:04 PM

8-10
8
SBU23072NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie
el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 26 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
27 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
28 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U2LS63S0.book Page 10 Tuesday, March 28, 2017 5:04 PM

8-11
8

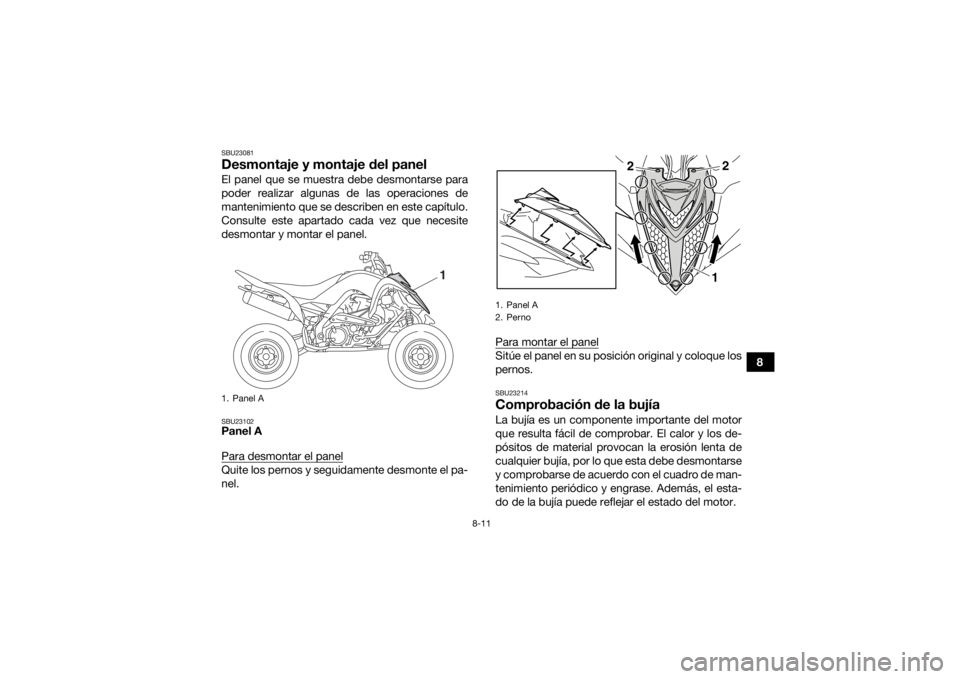

SBU23081Desmontaje y montaje del panelEl panel que se muestra debe desmontarse para
poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar el panel.SBU23102Panel A
Para desmontar el panelQuite los pernos y seguidamente desmonte el pa-
nel.Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.SBU23214Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
1. Panel A
1
1. Panel A
2. Perno
2
2
1
U2LS63S0.book Page 11 Tuesday, March 28, 2017 5:04 PM

8-12
8Para desmontar la bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra con la llave de bujías incluida en el juego de herra-
mientas del propietario. Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, es aconsejable que revisen
el ATV en un concesionario Yamaha.

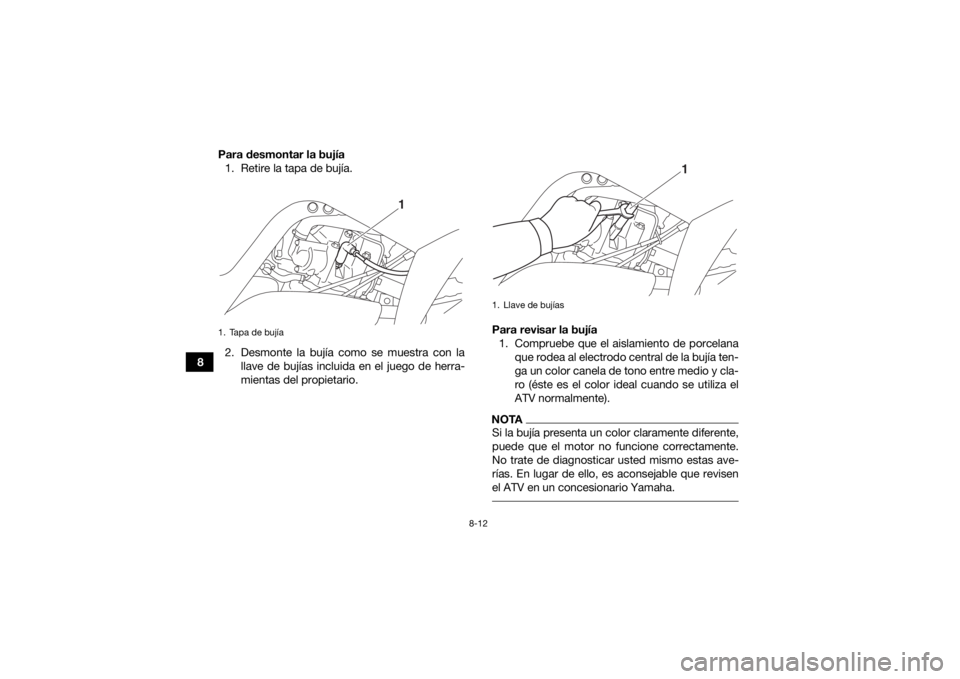

1. Tapa de bujía
1
1. Llave de bujías
1
U2LS63S0.book Page 12 Tuesday, March 28, 2017 5:04 PM

8-13
8
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario. Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
Bujía especificada:
NGK/CR8E

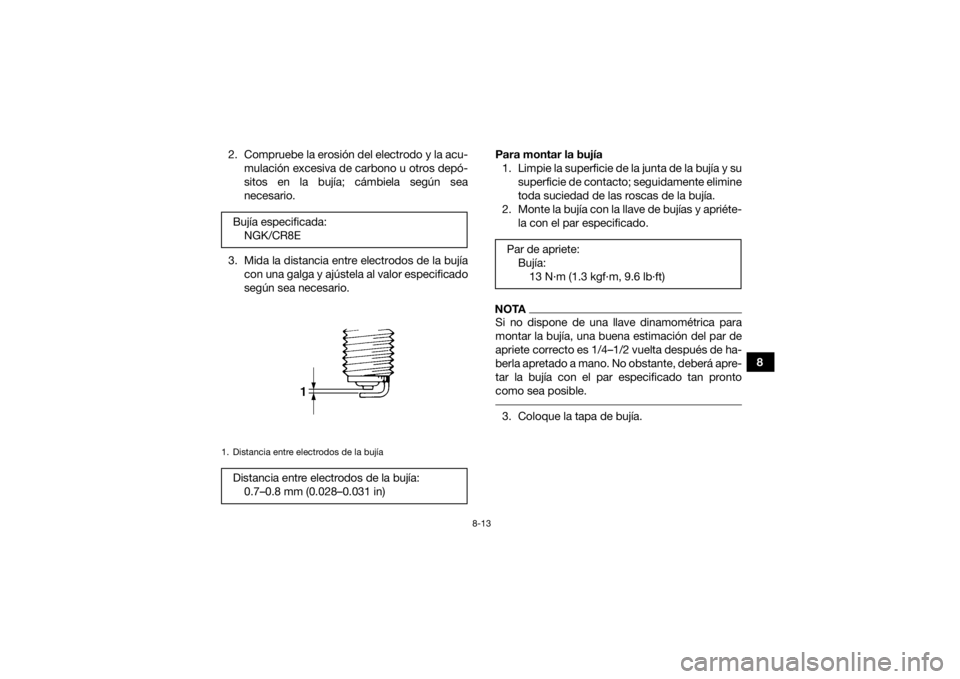

1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.7–0.8 mm (0.028–0.031 in)
Par de apriete:Bujía:13 N·m (1.3 kgf·m, 9.6 lb·ft)
U2LS63S0.book Page 13 Tuesday, March 28, 2017 5:04 PM

8-14
8
SBU2678AAceite del motor y filtro de aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
Para comprobar el nivel de aceite del motor1. Sitúe el ATV sobre una superficie nivelada.
2. Arranque el motor, caliéntelo hasta que el aceite de motor alcance una temperatura
normal de 60 °C (140 °F), déjelo al ralentí du-
rante diez segundos o más y, a continuación,
párelo.NOTAA fin de obtener la temperatura del aceite del mo-
tor adecuada para una lectura precisa del nivel de
aceite, primero el motor debe enfriarse por com-
pleto y luego calentarse de nuevo durante varios
minutos hasta la temperatura normal de trabajo. 3. Extraiga el tapón de llenado del depósito deaceite del motor y limpie la varilla con un tra-
po limpio. 4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre las marcas

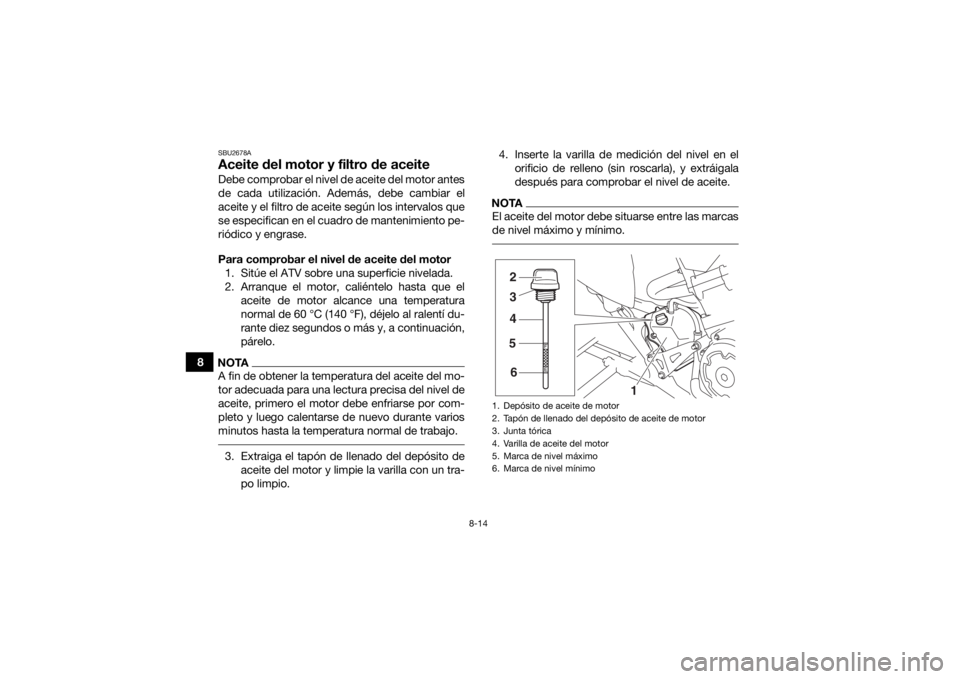

de nivel máximo y mínimo. 1. Depósito de aceite de motor
2. Tapón de llenado del depósito de aceite de motor
3. Junta tórica
4. Varilla de aceite del motor
5. Marca de nivel máximo
6. Marca de nivel mínimo
23
4
5
6 1
U2LS63S0.book Page 14 Tuesday, March 28, 2017 5:04 PM

8-15
8
5. Si el aceite de motor se encuentra en la mar-
ca de nivel mínimo o por debajo de ella, aña-
da una cantidad suficiente de aceite del tipo
recomendado por el orificio de llenado del
depósito de aceite de motor hasta que alcan-
ce el nivel correcto. ATENCIÓN: Asegúrese
de que el nivel de aceite es el correcto; de
no hacerlo, el motor podría sufrir daños.
[SCB00852]
NOTAAl añadir aceite tenga cuidado de no llenar el de-
pósito de aceite en exceso; el nivel sube más de-
prisa a partir del nivel medio de la varilla de
medición. 6. Compruebe si la junta tórica está dañada y cámbiela según sea necesario.
7. Introduzca la varilla de medición en el orificio de llenado del depósito de aceite de motor y,
a continuación, apriete el tapón de llenado
del depósito de aceite de motor. ATENCIÓN:
Verifique que el tapón de llenado del depó-
sito de aceite del motor esté bien apreta-
do; de lo contrario puede salirse aceite
cuando el motor esté en marcha.
[SCB00363]
Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite) 1. Sitúe el ATV sobre una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos minutos y luego párelo.
3. Coloque una bandeja debajo del motor para recoger el aceite usado.
4. Extraiga el perno de llenado de aceite del cár- ter y su junta tórica y, a continuación, extraiga
el perno de drenaje del aceite del cárter y su

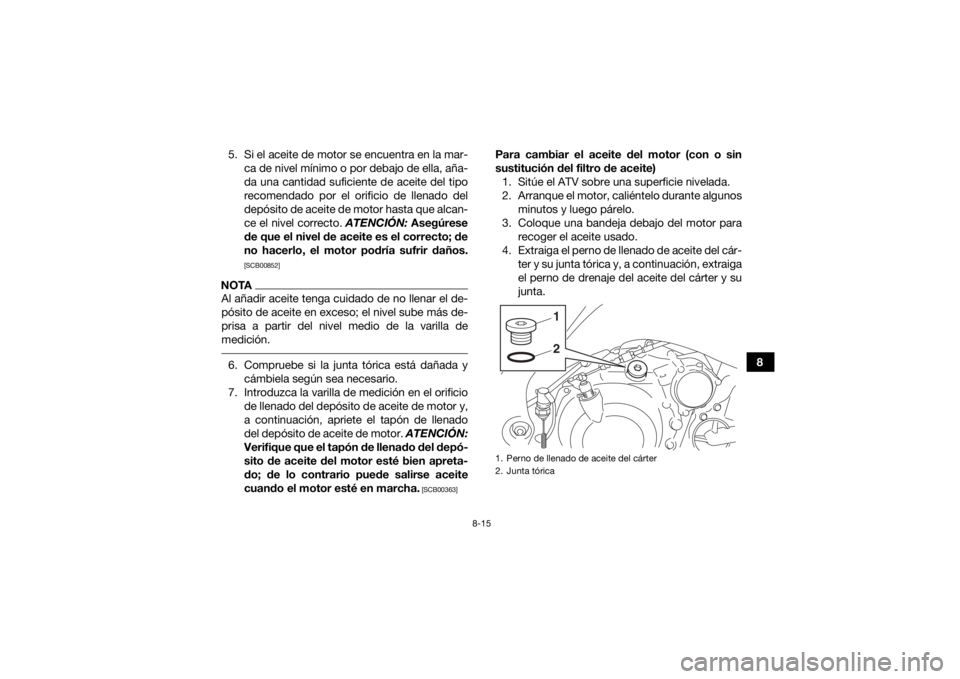

junta.1. Perno de llenado de aceite del cárter
2. Junta tórica
21
U2LS63S0.book Page 15 Tuesday, March 28, 2017 5:04 PM

8-16
85. Extraiga el tapón de llenado del depósito de
aceite del motor y luego el perno de drenaje y
la junta.
NOTAOmita los pasos 6–9 si no va a cambiar el filtro de
aceite. 6. Desmonte la cubierta del filtro de aceite qui-tando los pernos.
1. Perno de drenaje del aceite de motor del cárter
2. Junta
12
1. Perno de drenaje del depósito de aceite de motor
2. Junta
12
U2LS63S0.book Page 16 Tuesday, March 28, 2017 5:04 PM
