YAMAHA YFM700R 2018 Manuale de Empleo (in Spanish)

8-17
8
7. Extraiga el filtro de aceite y las juntas tóricas. 8. Coloque un filtro de aceite nuevo y juntas tó-
ricas nuevas.
NOTAVerifique que las juntas tóricas queden correcta-
mente asentadas. 9. Monte la cubierta del filtro de aceite colocan-do los pernos y apretándolos con el par espe-
cificado.

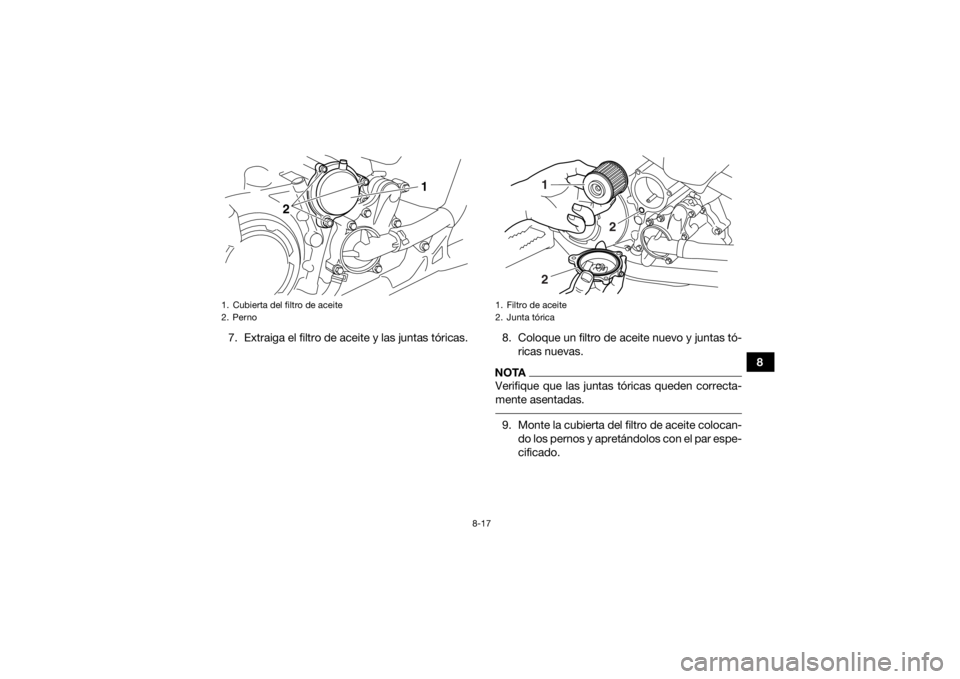

1. Cubierta del filtro de aceite
2. Perno
2 1
1. Filtro de aceite
2. Junta tórica
1
2
2
U2LS63S0.book Page 17 Tuesday, March 28, 2017 5:04 PM

8-18
810. Coloque el perno de drenaje de aceite del
cárter, el perno de drenaje del depósito de
aceite del motor y las respectivas juntas nue-
vas y, a continuación, apriete los pernos con
el par especificado.
11. Coloque el perno de llenado del aceite del cárter y la junta tórica nueva y, a continua-
ción, apriete el perno de llenado con el par
especificado. 12. Introduzca solamente 1.3 L (1.37 US qt, 1.14
Imp.qt) de la cantidad especificada del aceite
de motor recomendado por el orificio de lle-
nado del depósito de aceite de motor y, a
continuación, coloque y apriete el tapón de
llenado del depósito de aceite.
13. Arranque el motor, acelere varias veces y lue- go párelo.
14. Quite el tapón de llenado del depósito de aceite de motor y llene gradualmente el de-
pósito de aceite con la cantidad restante,
mientras comprueba regularmente el nivel de
aceite con la varilla de medición.
15. Compruebe si la junta tórica está dañada y cámbiela según sea necesario.
16. Coloque y apriete el tapón de llenado del de- pósito de aceite de motor.
Par de apriete:
Perno de la cubierta del filtro de aceite:10 N·m (1.0 kgf·m, 7.4 lb·ft)
Pares de apriete: Perno de drenaje del aceite de motor del
cárter:23 N·m (2.3 kgf·m, 17 lb·ft)
Perno de drenaje del depósito de aceite de
motor: 19 N·m (1.9 kgf·m, 14 lb·ft)
Par de apriete: Perno de llenado de aceite del cárter:12 N·m (1.2 kgf·m, 8.9 lb·ft)
Aceite recomendado:Véase la página 10-1.
Cantidad de aceite: Sin sustitución del filtro de aceite:1.75 L (1.85 US qt, 1.54 Imp.qt)
Con sustitución del filtro de aceite: 1.85 L (1.96 US qt, 1.63 Imp.qt)
U2LS63S0.book Page 18 Tuesday, March 28, 2017 5:04 PM

8-19
8
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza. ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter. 17. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
18. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
SBU23471Líquido refrigeranteDebe comprobar el nivel de líquido refrigerante
antes de cada utilización. Además, debe cambiar
el líquido refrigerante según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.SBU27945Para comprobar el nivel de líquido refrigerante1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
U2LS63S0.book Page 19 Tuesday, March 28, 2017 5:04 PM

8-20
83. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo y seguidamente coloque el ta-
pón. ATENCIÓN: Si no dispone de líquido
refrigerante, utilice en su lugar agua desti-
lada o agua blanda del grifo. No utilice
agua dura o agua salada, ya que resultan
perjudiciales para el motor. Si ha utilizado
agua en lugar de líquido refrigerante, sus-
titúyala por líquido refrigerante lo antes
posible; de lo contrario el sistema de refri- geración no estará protegido contra las
heladas y la corrosión. Si ha añadido agua
al líquido refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticongelante en
el líquido refrigerante; de lo contrario dis-
minuirá la eficacia del líquido refrigerante.
[SCB01012]

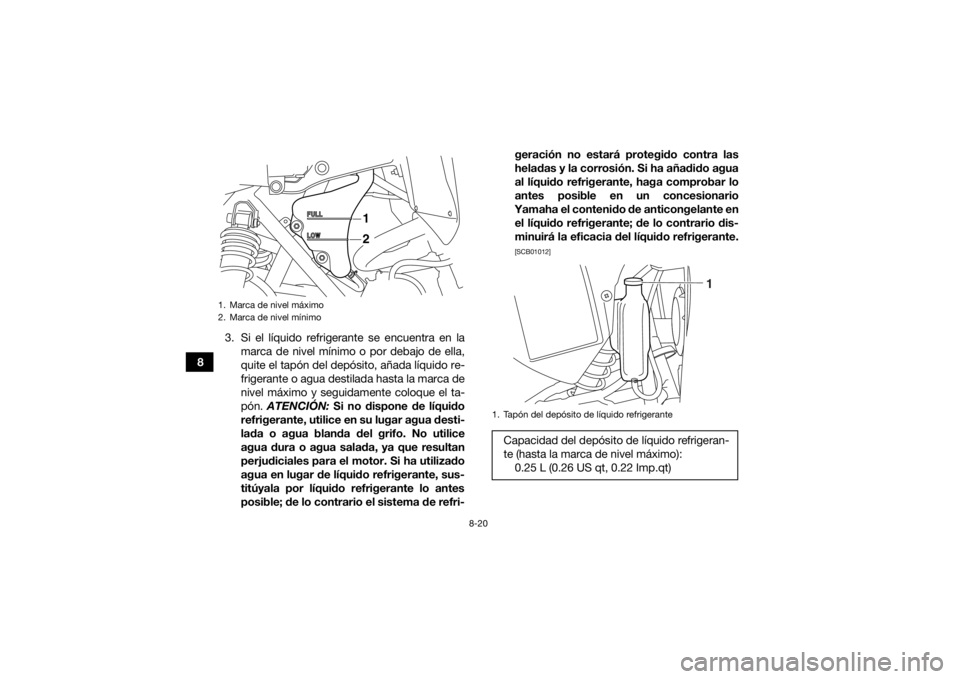

1. Marca de nivel máximo
2. Marca de nivel mínimo
12
1. Tapón del depósito de líquido refrigeranteCapacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
U2LS63S0.book Page 20 Tuesday, March 28, 2017 5:04 PM

8-21
8
NOTAEl ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 8-60. SBU23545Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel A. (Véase la página 8-11).
3. Sitúe un recipiente debajo del motor y extrai-
ga el perno de drenaje del líquido refrigerante
con la junta. 4. Quite el tapón del radiador.

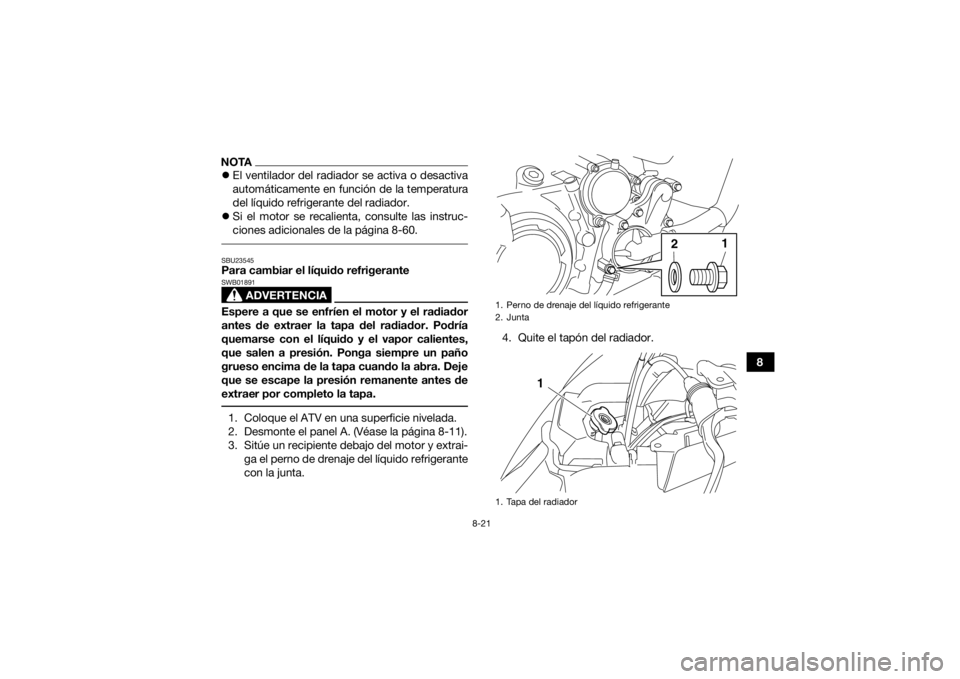

1. Perno de drenaje del líquido refrigerante
2. Junta
1. Tapa del radiador
1
2
1
U2LS63S0.book Page 21 Tuesday, March 28, 2017 5:04 PM

8-22
85. Quite el tapón del depósito de líquido refrige-
rante.
6. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to.
7. Después de vaciarlo, enjuague bien el siste- ma de refrigeración con agua del grifo limpia.
8. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado. 9. Conecte el tubo flexible del depósito de refri-
gerante.
10. Vierta líquido refrigerante del tipo recomen- dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00992]
11. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno.
1. Tapón del depósito de líquido refrigerante
2. Tubo flexible del depósito de líquido refrigerante
1
2
Par de apriete: Perno de drenaje del líquido refrigerante:11 N·m (1.1 kgf·m, 8.1 lb·ft)
U2LS63S0.book Page 22 Tuesday, March 28, 2017 5:04 PM

8-23
8
12. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
13. Extraiga el tapón del radiador para compro- bar el nivel de líquido refrigerante en el radia-
dor. Si el nivel es bajo, añada líquido
refrigerante hasta que llegue a la parte supe-
rior del radiador; seguidamente coloque el ta-
pón del radiador.
14. Arranque el motor y compruebe si se pierde líquido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha. 15. Monte el panel.SBU26809Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
Proporción de la mezcla anticongelante/agua:1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante: Radiador (incluidos todos los pasos):1.68 L (1.78 US qt, 1.48 Imp.qt)
Depósito de líquido refrigerante (hasta la
marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2LS63S0.book Page 23 Tuesday, March 28, 2017 5:04 PM

8-24
81. Sitúe el ATV sobre una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones. 4. Afloje completamente el tornillo de palomilla.
5. Extraiga el filtro de aire junto con el tornillo de
palomilla y la arandela.

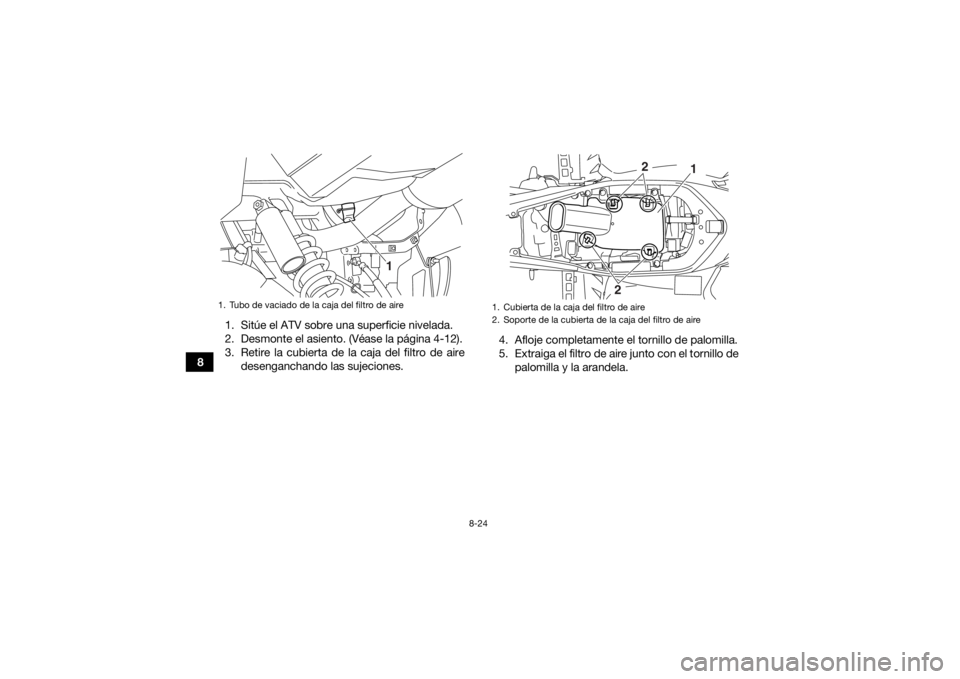

1. Tubo de vaciado de la caja del filtro de aire
1
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
2 1
2
U2LS63S0.book Page 24 Tuesday, March 28, 2017 5:04 PM

8-25
8
6. Extraiga el tornillo de palomilla y la arandela
del filtro del aire.
7. Extraiga el material esponjoso de la rejilla del filtro del aire. 8. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Utilice siempre disolvente para la limpieza
de piezas. No utilice nunca disolventes
con una temperatura de inflamabilidad
baja o gasolina, pues el motor podría in-
cendiarse o explotar.
[SWB01943]

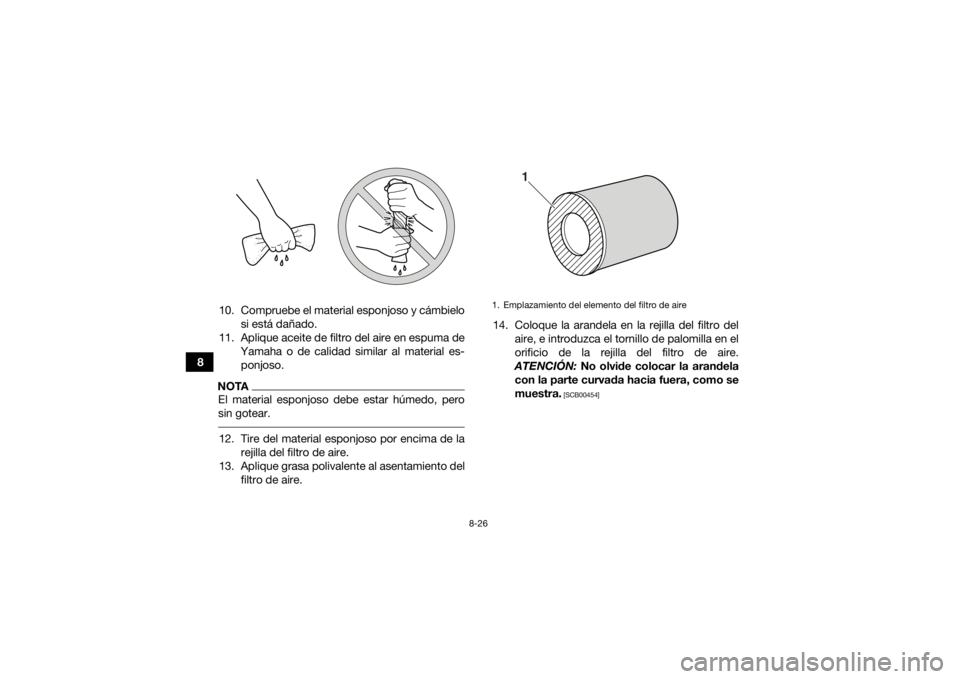

9. Escurra el exceso de disolvente del materialesponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]

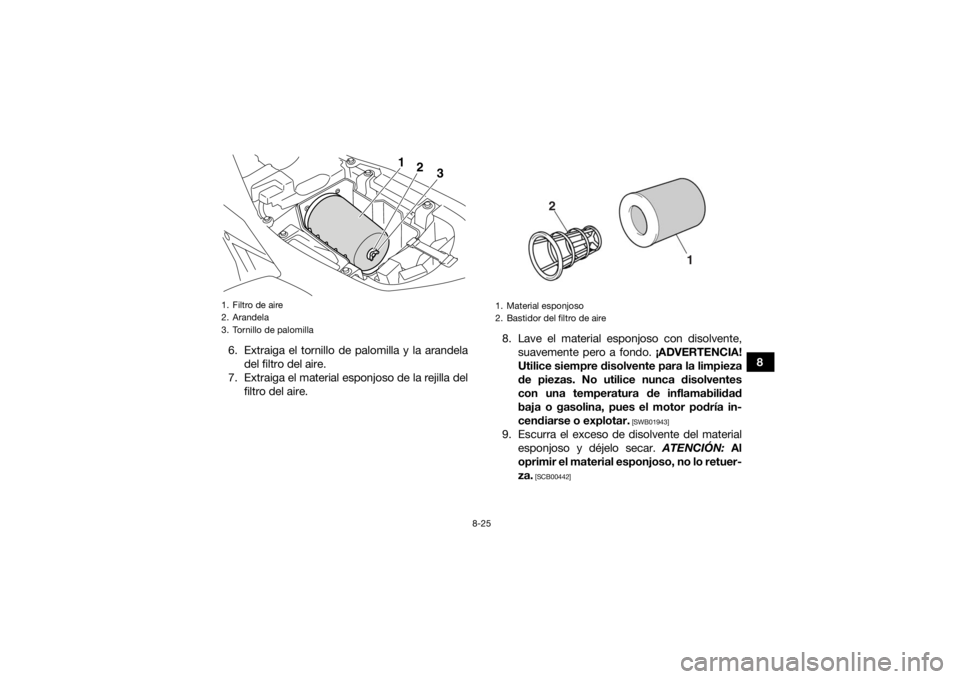

1. Filtro de aire
2. Arandela
3. Tornillo de palomilla
3
2
1
1. Material esponjoso
2. Bastidor del filtro de aire
2
1
U2LS63S0.book Page 25 Tuesday, March 28, 2017 5:04 PM

8-26
810. Compruebe el material esponjoso y cámbielo
si está dañado.
11. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-
ponjoso.
NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 12. Tire del material esponjoso por encima de larejilla del filtro de aire.
13. Aplique grasa polivalente al asentamiento del filtro de aire. 14. Coloque la arandela en la rejilla del filtro del
aire, e introduzca el tornillo de palomilla en el
orificio de la rejilla del filtro de aire.
ATENCIÓN: No olvide colocar la arandela
con la parte curvada hacia fuera, como se
muestra.
[SCB00454]
1. Emplazamiento del elemento del filtro de aire
1
