Page 21 of 184

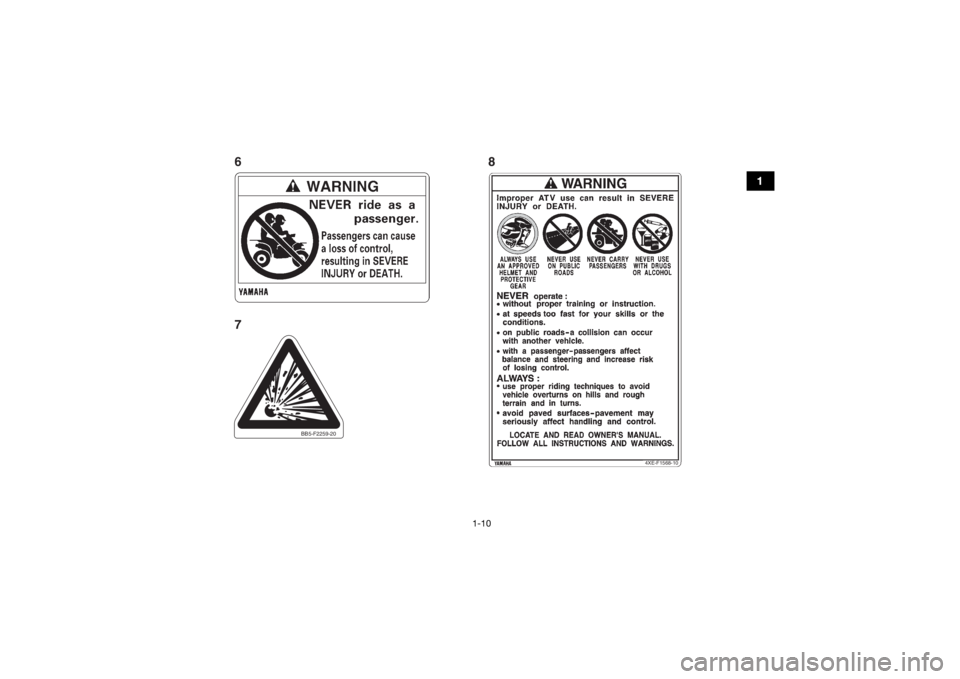

1-10
1
4XE-F1568-10
BB5-F2259-20
78
6
UBB561S0.book Page 10 Thursday, March 22, 2018 10:15 AM
Page 22 of 184
1-11
1

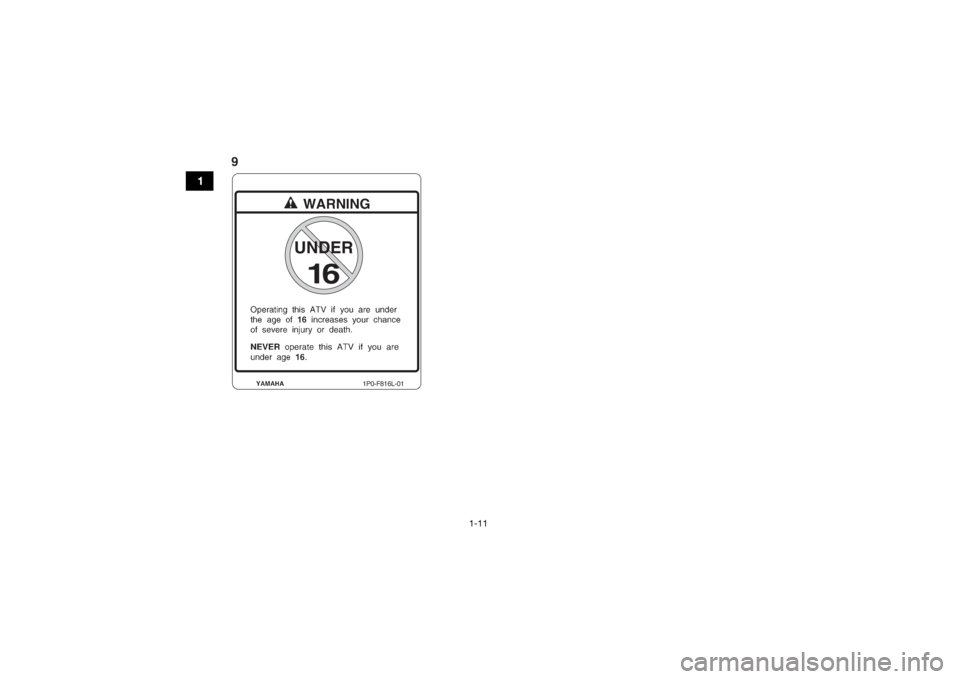

16
UNDER
1P0-F816L-01
9
UBB561S0.book Page 11 Thursday, March 22, 2018 10:15 AM
Page 23 of 184
2-1
2
SBU17432
INFORMACIÓN RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27255UN ATV NO ES UN JUGUETE Y PUEDE CON-LLEVAR PELIGROS PARA EL USUARIO.La forma de conducción de un ATV difiere de la de
otros vehículos, incluidos coches y motocicletas.
Si no toma las precauciones adecuadas, puede
chocar y volcar de un momento a otro, aunque
esté ejecutando maniobras simples como girar o
conducir por terrenos de colinas o sobre obstácu-
los.
PUEDE SUFRIR LESIONES GRAVES O MORTA-
LES si no sigue las instrucciones siguientes:
Lea este manual y todas las etiquetas con dete-
nimiento y siga los procedimientos operativos
descritos.
No utilice nunca un ATV sin la formación o las
instrucciones necesarias. Realice un curso de
formación. Los principiantes deben recibir for-
mación por parte de un instructor titulado. Pón-
gase en contacto con un concesionario autorizado de ATV para obtener información
sobre los cursos de formación más cercanos a
su zona.
Siga siempre las recomendaciones de edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de más de 90 cc.
Nunca permita que niños menores de 16 años
utilicen un ATV sin la supervisión de un adulto,
ni permita un uso constante de un ATV por ni-
ños que no tengan las habilidades necesarias
para conducir el vehículo de forma segura.
Nunca transporte pasajeros en un ATV.
Este vehículo está destinado al uso fuera de
vías pavimentadas únicamente. No lo utilice en
superficies pavimentadas tales como: aceras,
caminos particulares, áreas de estacionamien-
to, carreteras pavimentadas, vías públicas y au-
tovías.
Vigile con atención la presencia de otros vehí-
culos cuando circule por calles o carreteras pú-
blicas sin pavimentar. Antes de circular por
calles o carreteras públicas sin pavimentar, es-
tudie las leyes y reglamentos de su país.UBB561S0.book Page 1 Thursday, March 22, 2018 10:15 AM
Page 24 of 184
2-2
2
Nunca utilice un ATV si no lleva un casco de
motocicleta homologado que se le ajuste co-
rrectamente. También debe llevar protección
ocular (gafas o pantalla facial), guantes, botas,
camisa de manga larga o chaqueta y pantalo-
nes largos.
No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
Nunca conduzca a una velocidad demasiado
alta para sus habilidades o para las condiciones
del terreno. Conduzca siempre a una velocidad
adecuada al terreno, a la visibilidad, a las condi-
ciones de funcionamiento y a su experiencia.
No intente derrapar, saltar o realizar maniobras
similares.
Revise el ATV cada vez que lo use para asegu-
rarse de que se encuentra en condiciones segu-
ras de funcionamiento. Siga siempre los
procedimientos y los programas de revisión y
de mantenimiento descritos en este manual.
Cuando conduzca el ATV, agarre el manillar con
las dos manos y ponga los dos pies en el repo-
sapiés.
Vaya despacio y sea extracuidadoso cuando
conduzca en terrenos no conocidos. Esté siem-
pre atento a posibles cambios en las caracterís-
ticas del terreno cuando conduzca el ATV.
No conduzca en terrenos excesivamente difíci-
les, resbaladizos o sueltos hasta que no haya
adquirido las habilidades necesarias para con-
trolar el ATV en tales condiciones. Sea especial-
mente prudente en estos tipos de terreno.
Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de girar a velocidad
más altas y nunca gire a una velocidad excesi-
va.
Nunca utilice el ATV en colinas con demasiada
inclinación para el ATV o para sus habilidades.
Practique en colinas de menor altura antes de
atreverse con colinas de mayor altura.
Siga siempre el procedimiento descrito en este
manual para subir a una colina. Compruebe el
terreno con detenimiento antes de iniciar la su-
bida. Nunca suba a colinas con una superficie
excesivamente resbaladiza o suelta. Incline su
peso hacia adelante. Nunca abra el acelerador
de manera brusca. Nunca conduzca a alta velo-
cidad sobre la cima de una colina.
UBB561S0.book Page 2 Thursday, March 22, 2018 10:15 AM
Page 25 of 184
2-3
2
Siga siempre el procedimiento descrito en este
manual para descender por una colina y frenar
en pendientes. Compruebe el terreno con dete-
nimiento antes de iniciar el descenso. Incline su
peso hacia atrás. Nunca descienda por una co-
lina a alta velocidad. Cuando descienda por una
colina, evite que el vehículo se incline conside-
rablemente hacia un lado. Baje la pendiente en
línea recta siempre que sea posible.
Siga siempre el procedimiento descrito en este
manual para cruzar la ladera de una colina. Evi-
te colinas con una superficie excesivamente
resbaladiza o suelta. Incline su peso hacia el
lado más elevado del ATV. Nunca intente dar
media vuelta en una colina hasta que no haya
dominado la técnica de giro sobre superficies
niveladas descrita en esta manual. Si es posi-
ble, evite cruzar la ladera de colinas muy incli-
nadas.
Siga siempre el procedimiento adecuado si el
motor se cala o el vehículo vuelca hacia atrás
mientras asciende por una colina. Para evitar
que el motor se cale al ascender por una colina,
utilice una gama de velocidades adecuada y
mantenga una velocidad constante. Si el motor
se cala o el vehículo vuelca hacia atrás, siga el procedimiento especial de frenado descrito en
este manual. Descienda del vehículo por el lado
más alto o por cualquiera de los dos lados si el
vehículo está recto mirando hacia arriba. Dé
media vuelta al vehículo y súbase de nuevo si-
guiendo el procedimiento descrito en este ma-
nual.
Compruebe siempre que no hay obstáculos an-
tes de conducir por una nueva zona.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre el procedimiento descrito en este manual
para conducir sobre obstáculos.
Tenga siempre cuidado cuando el vehículo pa-
tine o derrape. Aprenda a controlar de forma se-
gura los patinazos y derrapes practicando a
baja velocidad en una superficie nivelada y sin
baches. En superficies excesivamente resbala-
dizas, como, por ejemplo, hielo, conduzca des-
pacio y con extrema prudencia para reducir el
riesgo de patinazos y derrapes que le hagan
perder el control del vehículo.
Nunca conduzca un ATV por corrientes de agua
que fluyan con rapidez o que tengan una pro-
fundidad superior a la recomendada en este
manual. Recuerde que la capacidad de frenado
UBB561S0.book Page 3 Thursday, March 22, 2018 10:15 AM
Page 26 of 184
2-4
2puede verse reducida si se mojan los frenos.
Compruebe los frenos una vez que haya salido
del agua. Si es necesario, acciónelos varias ve-
ces para que la fricción seque el forro.
Asegúrese siempre de que no hay obstáculos o
personas detrás de usted cuando conduzca
marcha atrás. Una vez que haya comprobado
que es seguro ir marcha atrás, conduzca des-
pacio.
Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
Mantenga siempre la presión de neumáticos
descrita en este manual.
Nunca exceda la capacidad de carga especifi-
cada de un ATV. La carga debe repartirse de
forma adecuada y estar bien fijada. Cuando
transporte carga o remolque un vehículo, re-
duzca la velocidad y siga las instrucciones de
este manual. Deje una distancia de seguridad
mayor cuando frene.
No conduzca el ATV por la noche a menos que
esté equipado con un faro que funcione ade-
cuadamente. La conducción por vías no pavi-
mentadas es intrínsecamente peligrosa y,
además, este tipo de vías no están iluminadas.
Nunca realice el mantenimiento de un ATV sin
los conocimientos adecuados. Póngase en
contacto con un concesionario autorizado de
ATV para que le informe acerca del manteni-
miento básico del ATV. Únicamente el personal
certificado puede llevar a cabo determinados ti-
pos de mantenimiento.
En caso de accidente 1. Si sufre lesiones graves, es posible que sea más seguro permanecer junto al vehículo
para evitar golpes de otros conductores. En
función del tipo de lesiones que sufra y de su
posición en la vía, deberá decidir según su
criterio personal si es conveniente salir de la
vía. Si sufre un golpe en la cabeza, el cuello o
la espalda, o no siente las extremidades, es
recomendable que no se mueva. Conserve el
casco puesto y permanezca quieto. Espere
junto a su vehículo a que llegue ayuda.
2. Si sufre lesiones de menor gravedad y puede caminar, salga de la vía. Hágase un reconoci-
miento y aplíquese los primeros auxilios ne-
cesarios.
3. Si las lesiones son leves, saque el vehículo de la vía, cuando sea seguro hacerlo, para evitar
que otros conductores choquen contra él.
UBB561S0.book Page 4 Thursday, March 22, 2018 10:15 AM
Page 27 of 184
2-5
2
Hágase un reconocimiento y aplíquese los
primeros auxilios necesarios. Si su estado fí-
sico le permite conducir el vehículo, revíselo.
Si el vehículo está en condiciones óptimas de
funcionamiento y puede conducirlo de forma
segura, arránquelo y condúzcalo con cuida-
do al campamento o a cualquier otro lugar
conocido en el que pueda recibir atención
médica. En caso necesario, póngase en con-
tacto con sus compañeros o con las autori-
dades locales e infórmeles de su ubicación y
de lo ocurrido.
En caso de avería 1. Si el vehículo no arranca o no está en condi- ciones óptimas de funcionamiento, apague el
interruptor principal y el interruptor de paro
del motor. Si la avería ocurre al ponerse el sol
o por la noche, deje el interruptor principal
encendido para que la luz alerte a los demás
conductores de que hay un vehículo deteni-
do.
2. Ubíquese en un lugar seguro. Cuando no se acerquen otros vehículos y sea seguro hacer-
lo, empuje su vehículo a un lado de la vía o in-
cluso al exterior de la vía para evitar que otros
conductores choquen con él. Si no puede mover el vehículo usted solo, camine hasta
un punto donde haya buena visibilidad, cuan-
do sea seguro hacerlo, y haga señales a los
conductores que se acerquen para que le
ayuden a mover su vehículo a un lugar seguro
fuera de la vía.
3. Revise su vehículo y compruebe que no exis- ten peligros inmediatos. Los peligros más
evidentes son fugas de gasolina y cables sin
conexión a tierra o rotos. Compruebe visual-
mente que no hay cables rotos ni fugas de
gasolina. El olor a gasolina confirma la exis-
tencia de una fuga.
4. Una vez que haya confirmado que no existen peligros inmediatos, puede quitarse el casco
y revisar más de cerca el vehículo. Comprue-
be si hay señales de desgaste en el exterior,
piezas rotas, fugas de algún líquido, grietas
en el bastidor, daños en la suspensión o en
las ruedas, etc. La gasolina, el aceite y el lí-
quido refrigerante suelen desprender un olor
fuerte.
5. Si el vehículo no arranca o no es seguro con- ducirlo, apague todos los sistemas del vehí-
culo (interruptor de paro del motor,
interruptor principal y grifo de gasolina) y, a
UBB561S0.book Page 5 Thursday, March 22, 2018 10:15 AM
Page 28 of 184
2-6
2continuación, vaya a buscar ayuda o pida
ayuda por señas a los conductores que se
acerquen.
Repuestos, accesorios y modificaciones no
originales
Aunque algunos productos no originales pueden
tener un diseño y una calidad similares a los acce-
sorios originales Yamaha, debe tener presente
que algunos de estos accesorios no originales o
modificaciones no resultan adecuados debido a la
posibilidad de que representen un peligro para us-
ted u otras personas. La instalación de productos
no originales o la realización de modificaciones en
el vehículo que alteren cualquiera de sus caracte-
rísticas de diseño o funcionamiento pueden supo-
ner un peligro de lesiones graves o mortales, tanto
para usted como para otras personas. Usted es
responsable de toda lesión relacionada con alte-
raciones del vehículo. Observe las directrices si-
guientes, así como las que se facilitan en el
apartado Carga (página 6-7) para montar acceso-
rios.
Nunca monte accesorios que puedan afectar a
las prestaciones del ATV. Revise cuidadosa-
mente el accesorio antes de utilizarlo, a fin de
cerciorarse de que de ningún modo reduzca la distancia al suelo ni limite el recorrido de la sus-
pensión, el recorrido de la dirección o el funcio-
namiento de los mandos.
Los accesorios montados en el ATV pueden ge-
nerar inestabilidad debido a una distribución in-
adecuada del peso.
Los accesorios de gran masa o volumen pue-
den afectar gravemente a la estabilidad del
ATV.
Algunos accesorios pueden obligar al conduc-
tor a desplazarse de su posición normal de con-
ducción. Esta posición inadecuada limita la
libertad de movimiento del conductor y puede
limitar su capacidad de control; por tanto, no se
recomiendan tales accesorios.
Tenga cuidado al añadir accesorios eléctricos.
Si los accesorios eléctricos superan la capaci-
dad del sistema eléctrico del ATV, puede pro-
ducirse una avería eléctrica, que a su vez puede
dar lugar a un apagado de las luces o a la pér-
dida de potencia del motor, con el consiguiente
peligro que esto supone. Asimismo, la batería
tiende a descargarse más rápidamente si se
añaden accesorios eléctricos.
UBB561S0.book Page 6 Thursday, March 22, 2018 10:15 AM
Page 29 of 184
2-7
2
ADVERTENCIA
SWB00073Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE ASISTENCIA MÉDICA.
No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.
UBB561S0.book Page 7 Thursday, March 22, 2018 10:15 AM
Page 30 of 184
3-1
3
SBU17681
DESCRIPCIÓN
SBU17691Vista izquierda
SBU17701Vista derecha
1. Tapa del radiador
2. Filtro de aire
3. Batería
4. Fusibles
5. Luz de freno/piloto trasero
6. Tapón de llenado del aceite del motor
7. Cartucho del filtro de aceite
8. Depósito de líquido refrigerante
9. Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal
1
2
3
4
5
9
7
8
6
1. Parachispas
2. Compartimento porta objetos y juego de herramientas
3. Tapón del depósito de gasolina
4. Bujía
5. Toma de corriente continua
6. Amortiguador delantero
7. Interruptor de la luz del freno trasero
8. Pedal de freno
9. Tapón de drenaje de la caja de la correa trapezoidal
10.Amortiguador trasero110
6
2
3
4
5
7
9
8
UBB561S0.book Page 1 Thursday, March 22, 2018 10:15 AM
