YAMAHA YFM700R 2019 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2019, Model line: YFM700R, Model: YAMAHA YFM700R 2019Pages: 184, tamaño PDF: 5.89 MB
Page 41 of 184
4-10
4

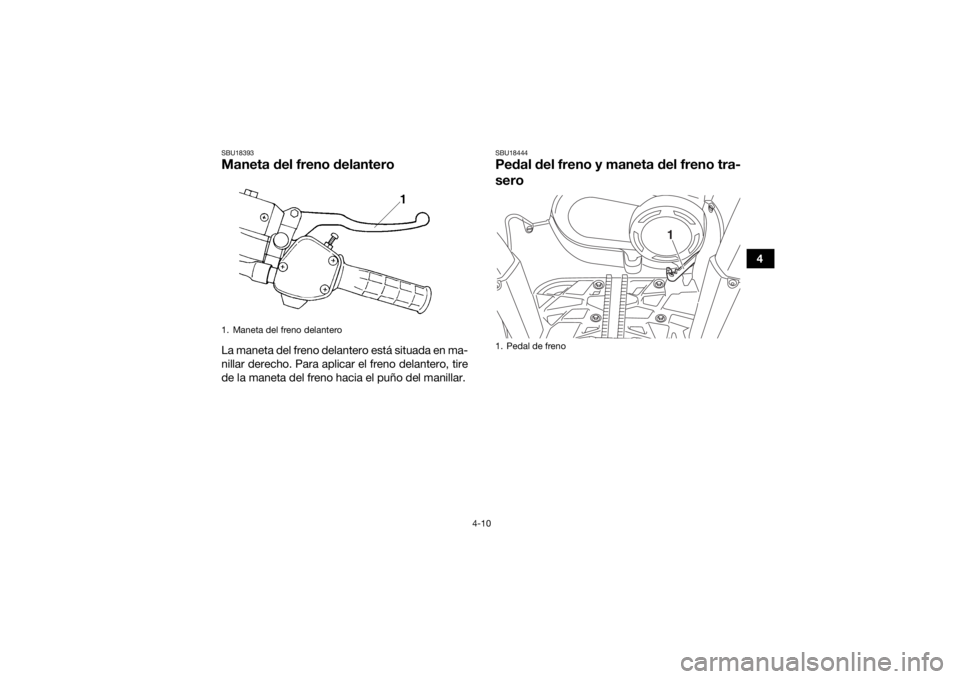

SBU18393Maneta del freno delanteroLa maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
SBU18444Pedal del freno y maneta del freno tra-
sero
1. Maneta del freno delantero
1. Pedal de freno
1
UBB561S0.book Page 10 Thursday, March 22, 2018 10:15 AM
Page 42 of 184
4-11
4El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-
llar.
SBU18614Palanca de selección de marchaLa palanca de selección de marcha se utiliza para
seleccionar marcha corta, marcha larga, punto
muerto, marcha atrás y estacionamiento. Consul-
te en la página 6-2 el funcionamiento de la palan-
ca de selección de marcha.

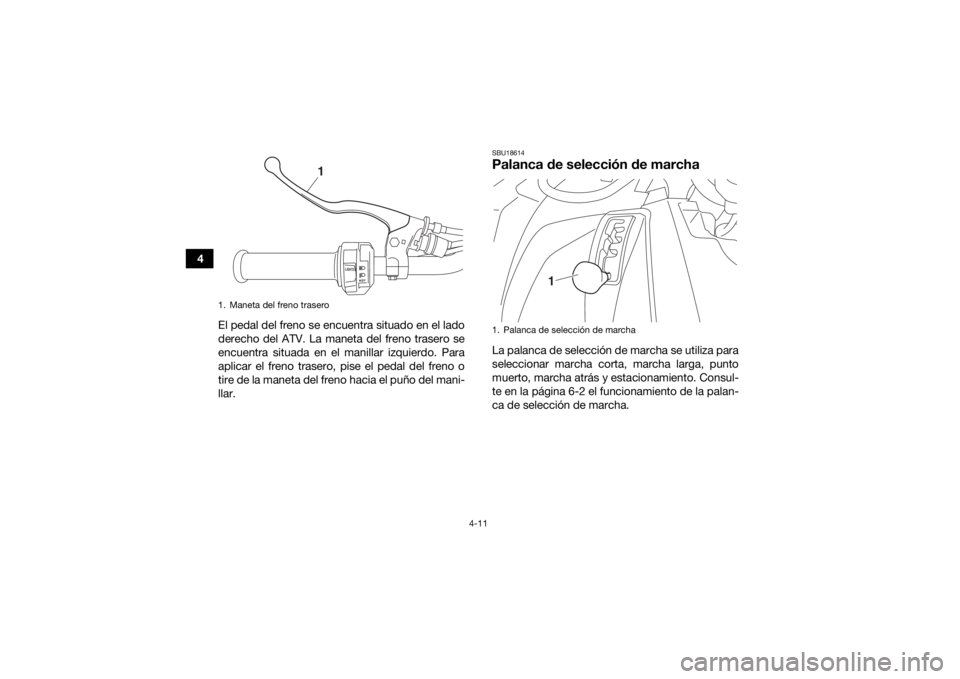

1. Maneta del freno trasero
1
1. Palanca de selección de marcha
1
UBB561S0.book Page 11 Thursday, March 22, 2018 10:15 AM
Page 43 of 184
4-12
4

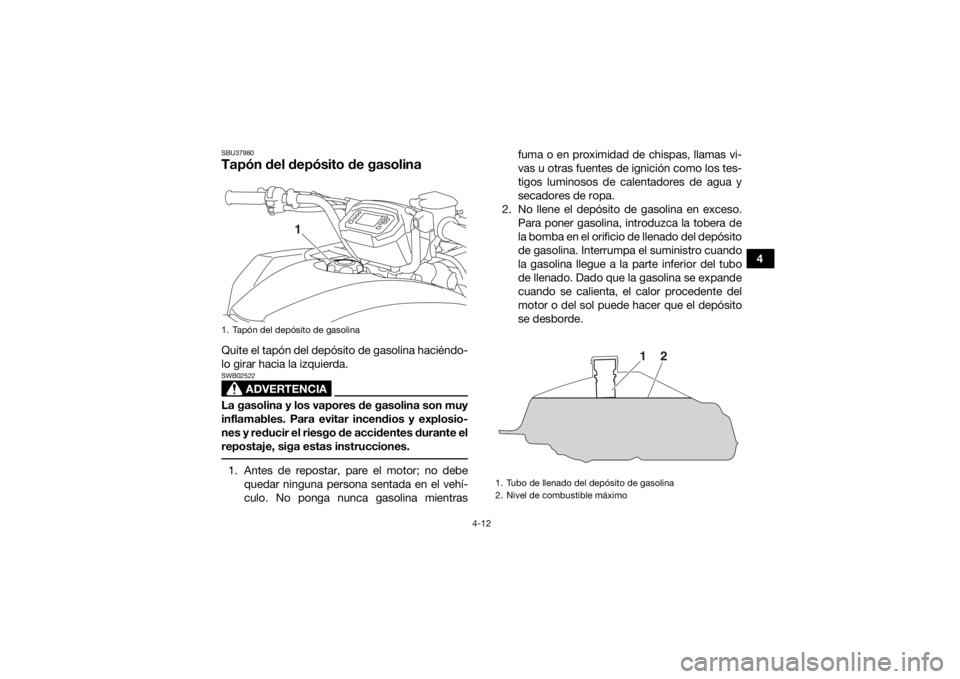

SBU37980Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito
de gasolina. Interrumpa el suministro cuando
la gasolina llegue a la parte inferior del tubo
de llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde.1. Tapón del depósito de gasolina
1
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
UBB561S0.book Page 12 Thursday, March 22, 2018 10:15 AM
Page 44 of 184
4-13
43. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito de gasolina al máximo en el sentido de las agujas del reloj
para asegurarse de que quede bien cerrado.SBU38021GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derra- mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
Para Europa
Gasolina recomendada:
Gasolina normal sin plomo (admite Gasohol
(E10))
Capacidad del depósito de gasolina: 14 L (3.7 US gal, 3.1 Imp.gal)

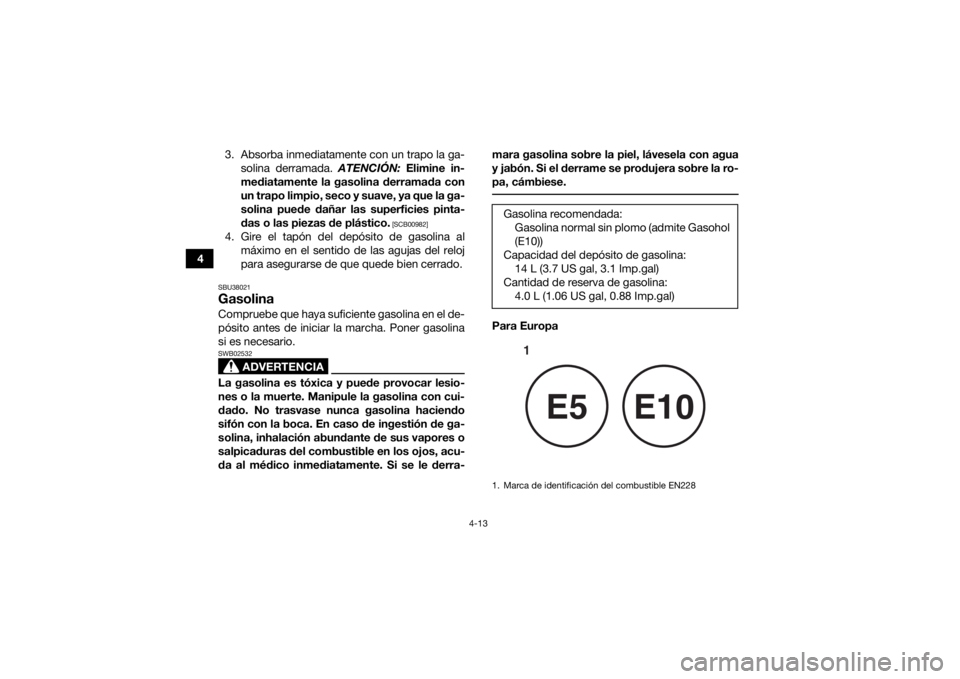

Cantidad de reserva de gasolina: 4.0 L (1.06 US gal, 0.88 Imp.gal)1. Marca de identificación del combustible EN228
1
E5
E10
UBB561S0.book Page 13 Friday, July 6, 2018 1:29 PM
Page 45 of 184
4-14
4
NOTACompruebe que la tobera de la bomba de gasoli-
na tenga la misma marca de identificación del
combustible. Acerca de la gasolina recomendada
Si se produce detonación o autoencendido, prue-
be una marca de gasolina distinta o una gasolina
de mayor octanaje.
Para Europa, utilice gasolina de 95 octanos RON
o superior.
Para Oceanía, utilice gasolina de 91 octanos RON
o superior.NOTASe puede utilizar gasolina que contenga etanol si
el contenido de etanol no supera el 10% (E10). No
se recomienda el uso de gasolina con metanol
porque puede dañar el sistema de combustible o
reducir las prestaciones del vehículo.
ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape. SBU34141AsientoPara desmontar el asiento
Tire hacia arriba del asiento por la parte trasera y
luego tire del asiento hacia atrás.1. Asiento
1
UBB561S0.book Page 14 Thursday, March 22, 2018 10:15 AM
Page 46 of 184
4-15

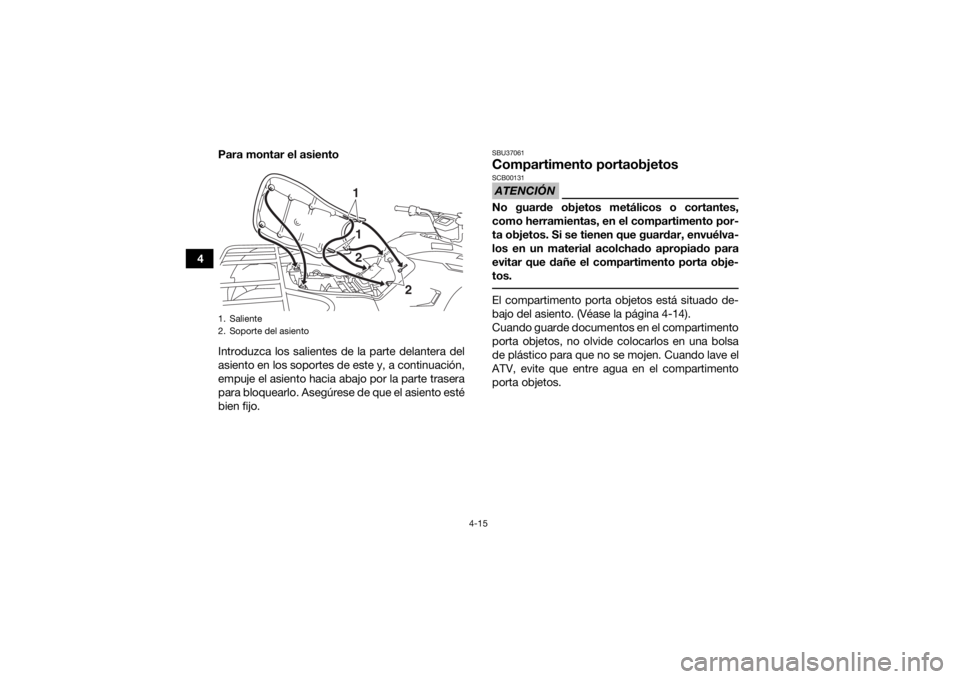

4Para montar el asiento
Introduzca los salientes de la parte delantera del
asiento en los soportes de este y, a continuación,
empuje el asiento hacia abajo por la parte trasera
para bloquearlo. Asegúrese de que el asiento esté
bien fijo.
SBU37061Compartimento portaobjetosATENCIÓNSCB00131No guarde objetos metálicos o cortantes,
como herramientas, en el compartimento por-
ta objetos. Si se tienen que guardar, envuélva-
los en un material acolchado apropiado para
evitar que dañe el compartimento porta obje-
tos. El compartimento porta objetos está situado de-
bajo del asiento. (Véase la página 4-14).
Cuando guarde documentos en el compartimento
porta objetos, no olvide colocarlos en una bolsa
de plástico para que no se mojen. Cuando lave el
ATV, evite que entre agua en el compartimento
porta objetos.
1. Saliente
2. Soporte del asiento
1
12
2
UBB561S0.book Page 15 Thursday, March 22, 2018 10:15 AM
Page 47 of 184
4-16
4
No sobrepase el límite de carga de 2.0 kg (4 lb)
del compartimento porta objetos.
No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
SBU18964Portaequipajes delanteroNo sobrepase el límite de carga de 40.0 kg
(88 lb) del portaequipajes delantero.
No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
SBU18974Portaequipajes traseroNo sobrepase el límite de carga de 80.0 kg
(176 lb) del portaequipajes trasero.
No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU1914AAmortiguadores delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.

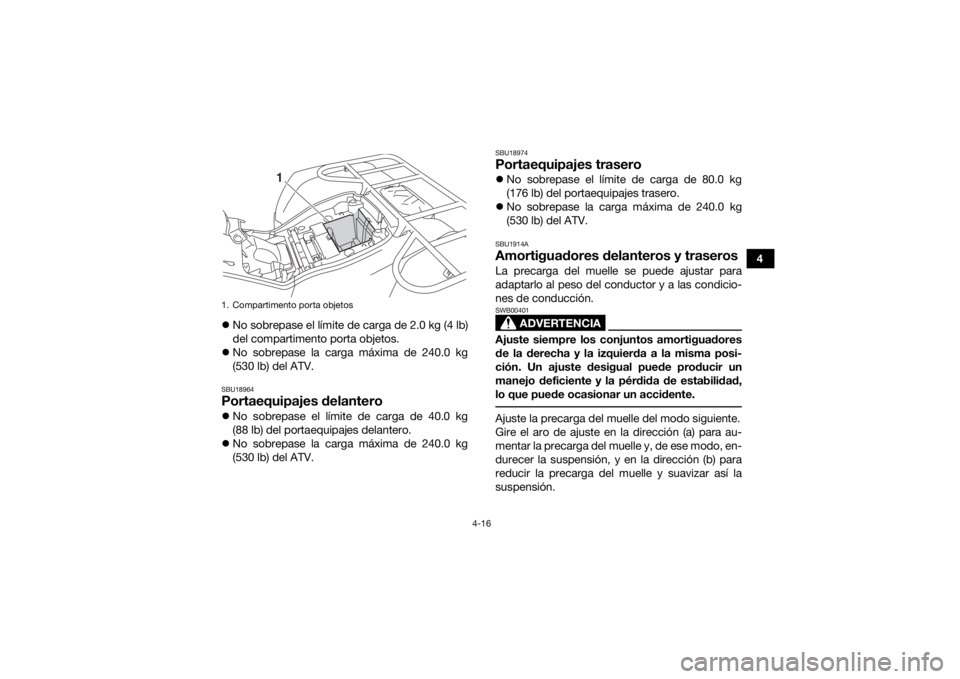

1. Compartimento porta objetos
1
UBB561S0.book Page 16 Thursday, March 22, 2018 10:15 AM
Page 48 of 184
4-17
4Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-

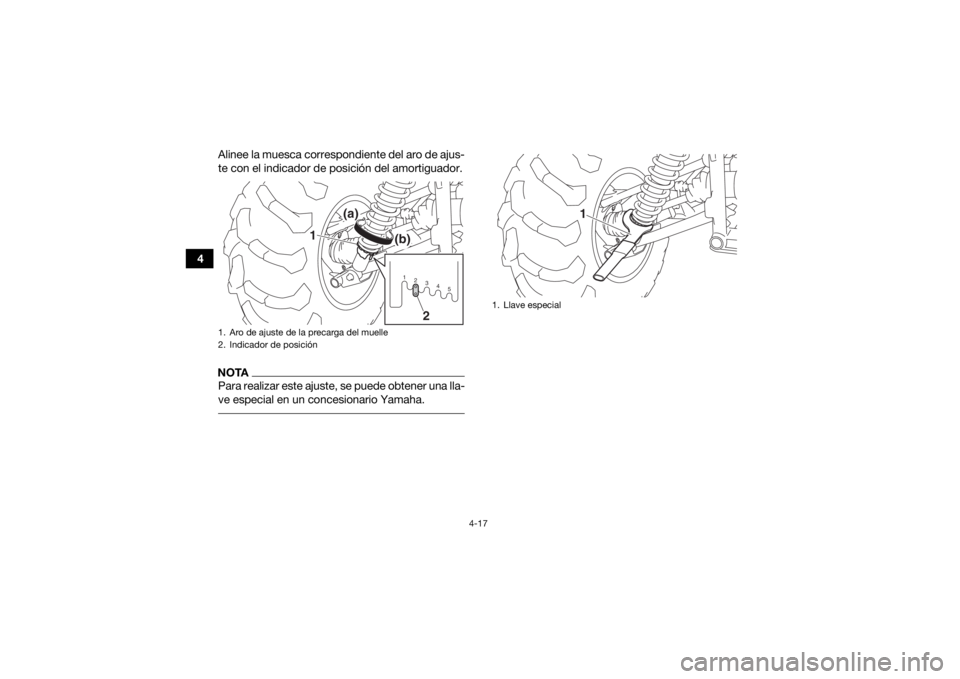

ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1
2345
(a)
(b)
1
2
1. Llave especial
1
UBB561S0.book Page 17 Thursday, March 22, 2018 10:15 AM
Page 49 of 184
4-18
4
SBU28972Enganche del remolque (para modelos
equipados)Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).
Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 6-7 para obtener información sobre
precauciones).Posición de ajuste de la precarga del muelle
delantero:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
Posición de ajuste de la precarga del muelle
trasero: Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1. Receptor de enganche del remolque
1
UBB561S0.book Page 18 Thursday, March 22, 2018 10:15 AM
Page 50 of 184
4-19
4
SBU19185Toma de corriente continuaSe puede utilizar un accesorio de 12 V, como por
ejemplo una luz de trabajo o una radio con el
adaptador adecuado, cuando el motor está en
marcha y los faros están apagados.1. Arranque el motor. (Véase la página 6-1).
2. Apague los faros. (Véase la página 4-7).
3. Apague el accesorio. 4. A bra la tapa de la toma de corriente continua.
5. Introduzca el enchufe del accesorio en la to-
ma.
6. Encienda el accesorio.
NOTA Cuando vaya a introducir o extraer el enchufe
del accesorio, apague el accesorio.
Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa. ATENCIÓNSCB00121No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente ya que la toma puede verse dañada.

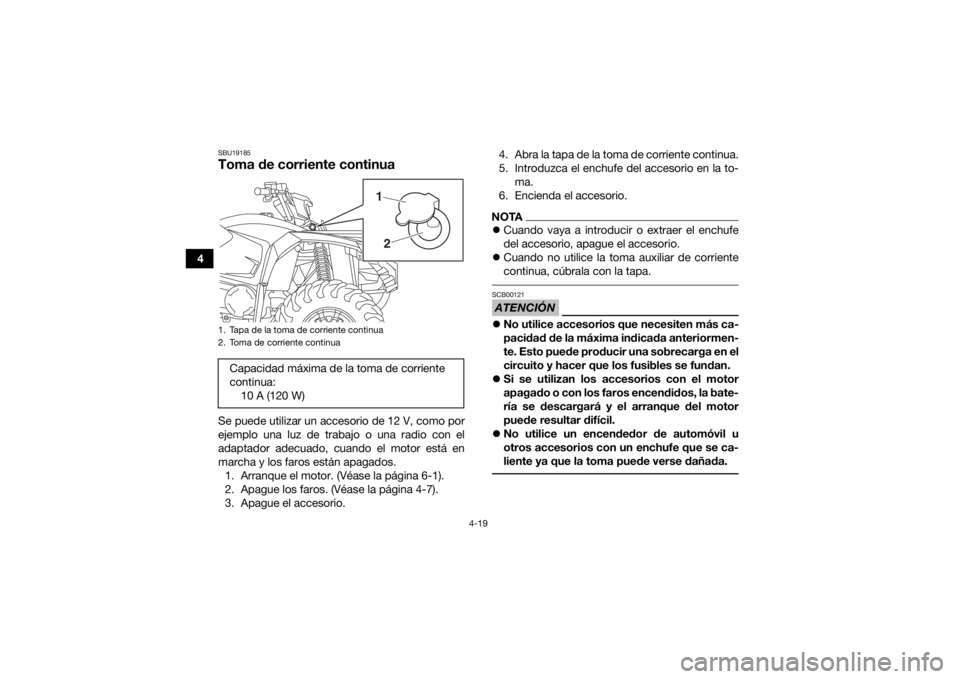

1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad máxima de la toma de corriente
continua:
10 A (120 W)
1
2
UBB561S0.book Page 19 Thursday, March 22, 2018 10:15 AM
