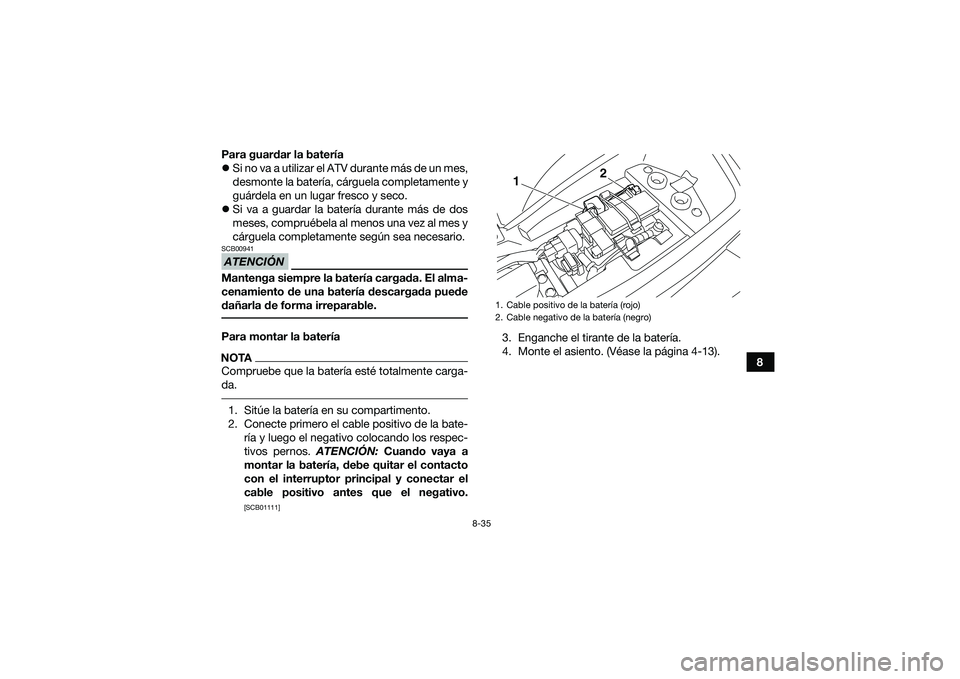

8-35
8
Para guardar la batería

Si no va a utilizar el ATV durante más de un mes,
desmonte la batería, cárguela completamente y
guárdela en un lugar fresco y seco.
 Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.
ATENCIÓNSCB00941Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable. Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da. 1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]
3. Enganche el tirante de la batería.
4. Monte el asiento. (Véase la página 4-13).1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2
1
UBD360S0.book Page 35 Tuesday, February 24, 2015 9:54 AM

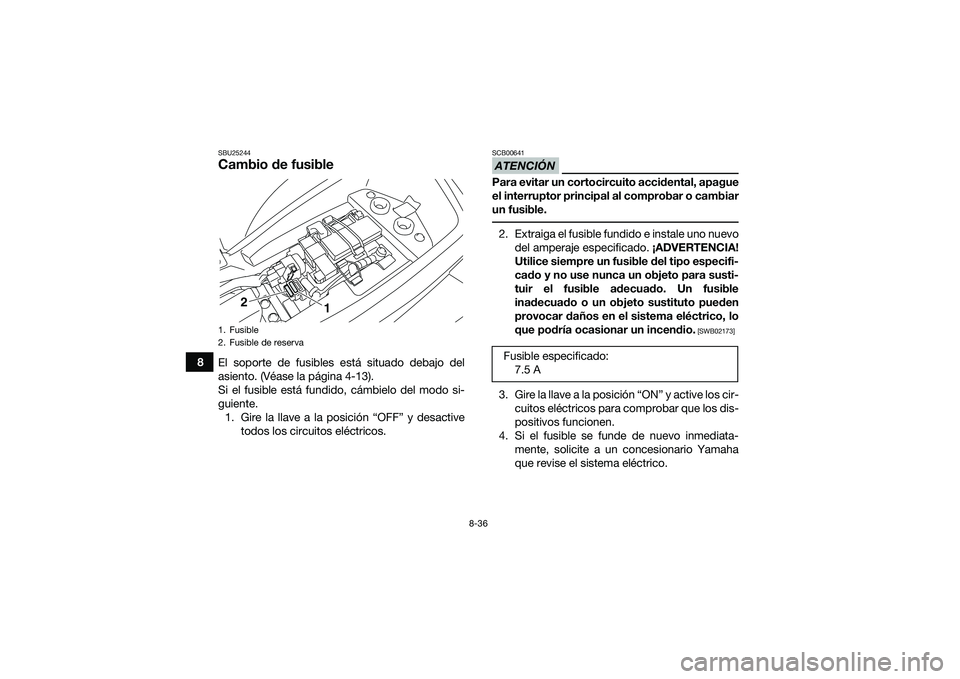

8-36
8
SBU25244Cambio de fusibleEl soporte de fusibles está situado debajo del
asiento. (Véase la página 4-13).
Si el fusible está fundido, cámbielo del modo si-
guiente.1. Gire la llave a la posición “OFF” y desactive todos los circuitos eléctricos.
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 2. Extraiga el fusible fundido e instale uno nuevodel amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
3. Gire la llave a la posición “ON” y active los cir- cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediata- mente, solicite a un concesionario Yamaha
que revise el sistema eléctrico.
1. Fusible
2. Fusible de reserva
2 1
Fusible especificado:
7.5 A
UBD360S0.book Page 36 Tuesday, February 24, 2015 9:54 AM

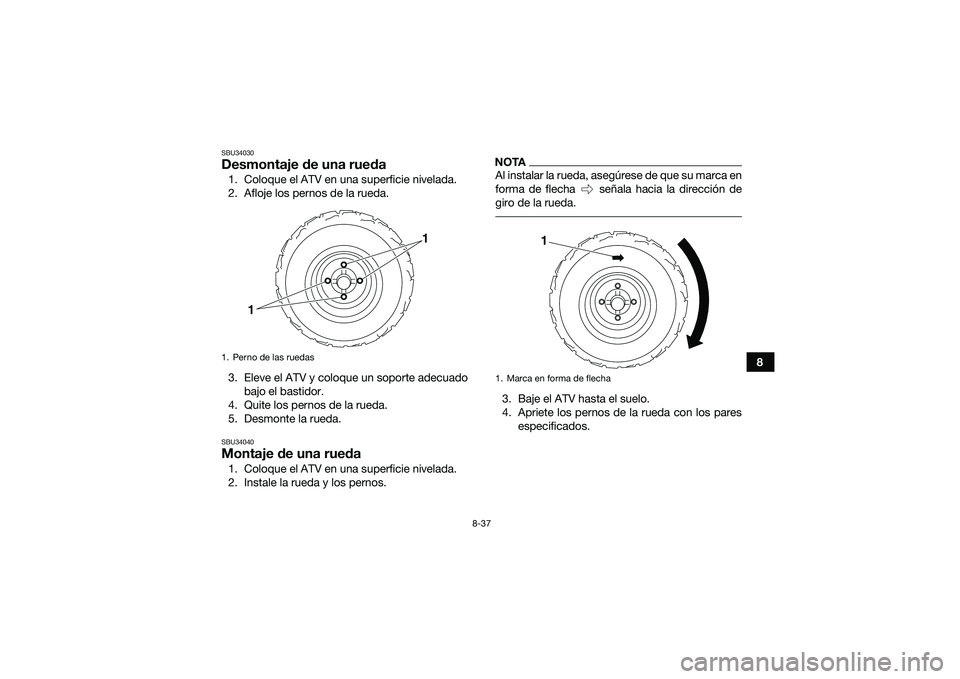

8-37
8
SBU34030Desmontaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Afloje los pernos de la rueda.
3. Eleve el ATV y coloque un soporte adecuadobajo el bastidor.
4. Quite los pernos de la rueda.
5. Desmonte la rueda.SBU34040Montaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Instale la rueda y los pernos.
NOTAAl instalar la rueda, asegúrese de que su marca en
forma de flecha señala hacia la dirección de
giro de la rueda. 3. Baje el ATV hasta el suelo.
4. Apriete los pernos de la rueda con los pares especificados.
1. Perno de las ruedas
1
1
1. Marca en forma de flecha
1
UBD360S0.book Page 37 Tuesday, February 24, 2015 9:54 AM

8-38
8

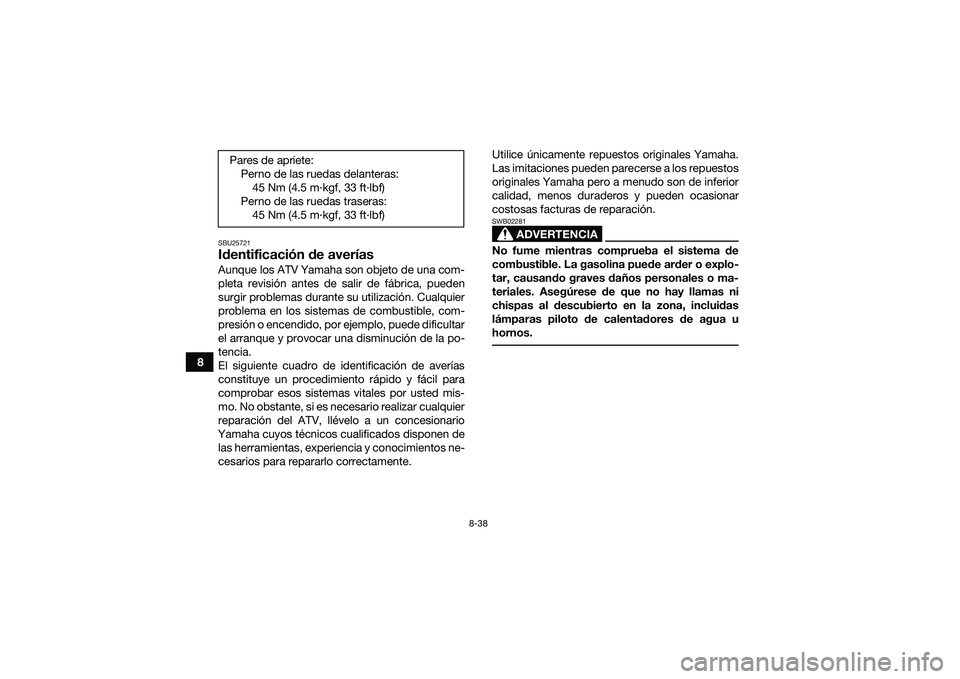

SBU25721Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por usted mis-
mo. No obstante, si es necesario realizar cualquier
reparación del ATV, llévelo a un concesionario
Yamaha cuyos técnicos cualificados disponen de las herramientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente. Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u
hornos.
Pares de apriete:
Perno de las ruedas delanteras:45 Nm (4.5 m·kgf, 33 ft·lbf)
Perno de las ruedas traseras: 45 Nm (4.5 m·kgf, 33 ft·lbf)
UBD360S0.book Page 38 Tuesday, February 24, 2015 9:54 AM

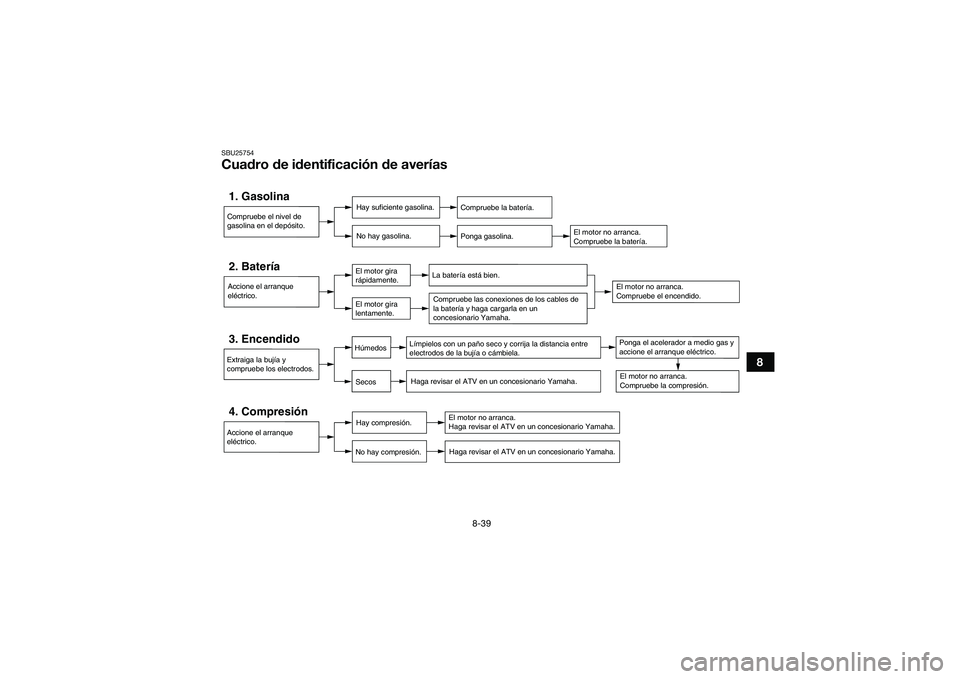

8-39
8
SBU25754Cuadro de identificación de averías1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito. El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Compruebe las conexiones de los cables de
la batería y haga cargarla en un
concesionario Yamaha.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.
UBD360S0.book Page 39 Tuesday, February 24, 2015 9:54 AM

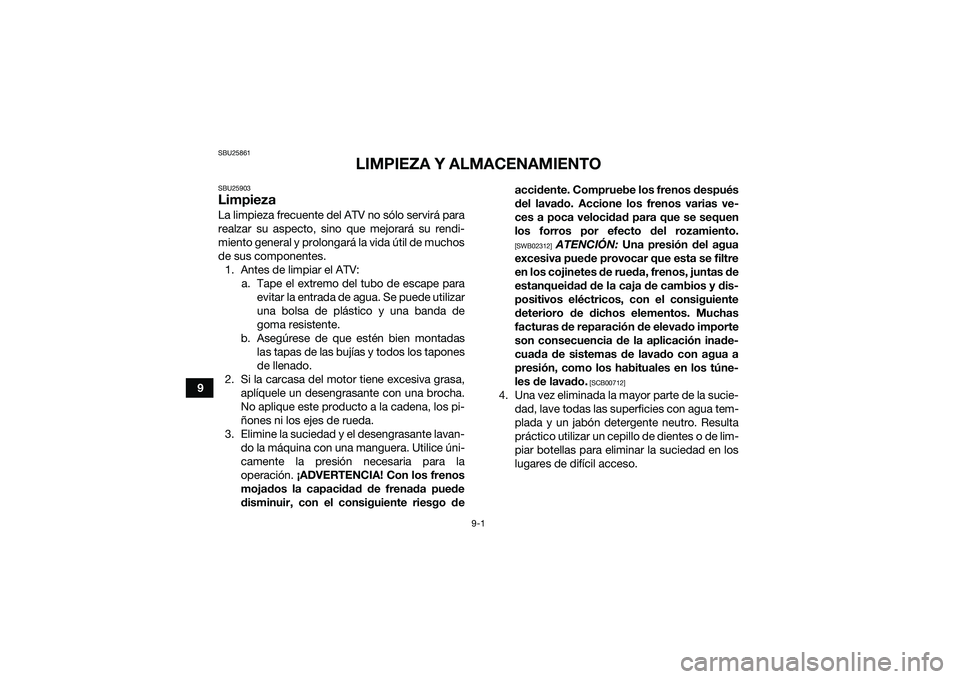

9-1
9
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25903LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los pi-
ñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de accidente. Compruebe los frenos después
del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

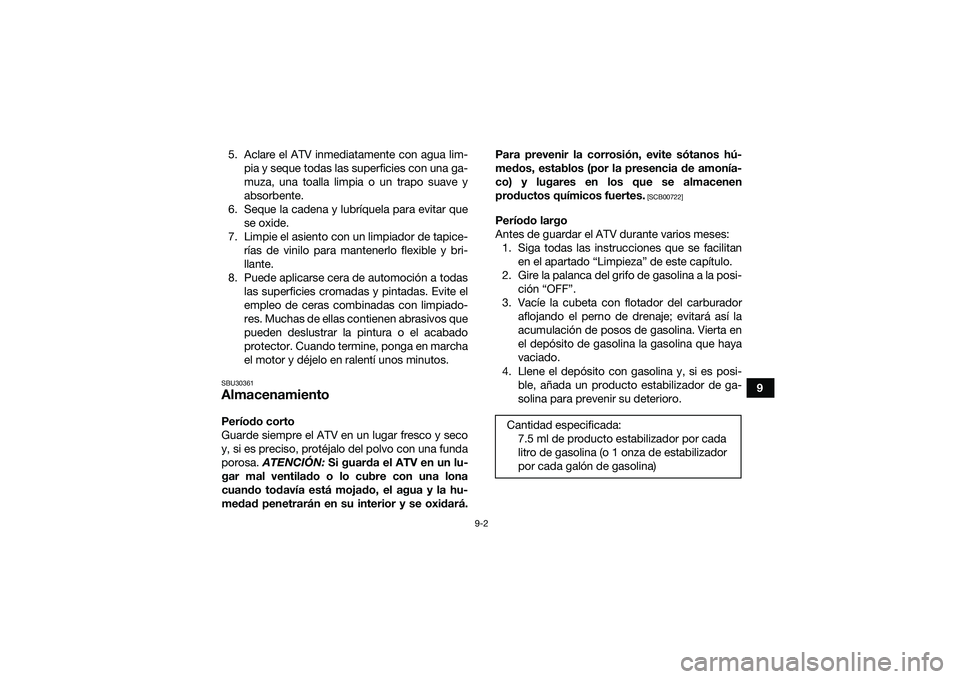

9-2
9
5. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubríquela para evitar que se oxide.
7. Limpie el asiento con un limpiador de tapice- rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado
protector. Cuando termine, ponga en marcha
el motor y déjelo en ralentí unos minutos.
SBU30361AlmacenamientoPeríodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona
cuando todavía está mojado, el agua y la hu-
medad penetrarán en su interior y se oxidará. Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amonía-
co) y lugares en los que se almacenen
productos químicos fuertes.
[SCB00722]
Período largo
Antes de guardar el ATV durante varios meses:
1. Siga todas las instrucciones que se facilitan en el apartado “Limpieza” de este capítulo.
2. Gire la palanca del grifo de gasolina a la posi- ción “OFF”.
3. Vacíe la cubeta con flotador del carburador aflojando el perno de drenaje; evitará así la
acumulación de posos de gasolina. Vierta en
el depósito de gasolina la gasolina que haya
vaciado.
4. Llene el depósito con gasolina y, si es posi- ble, añada un producto estabilizador de ga-
solina para prevenir su deterioro.
Cantidad especificada: 7.5 ml de producto estabilizador por cada
litro de gasolina (o 1 onza de estabilizador
por cada galón de gasolina)
UBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM

9-3

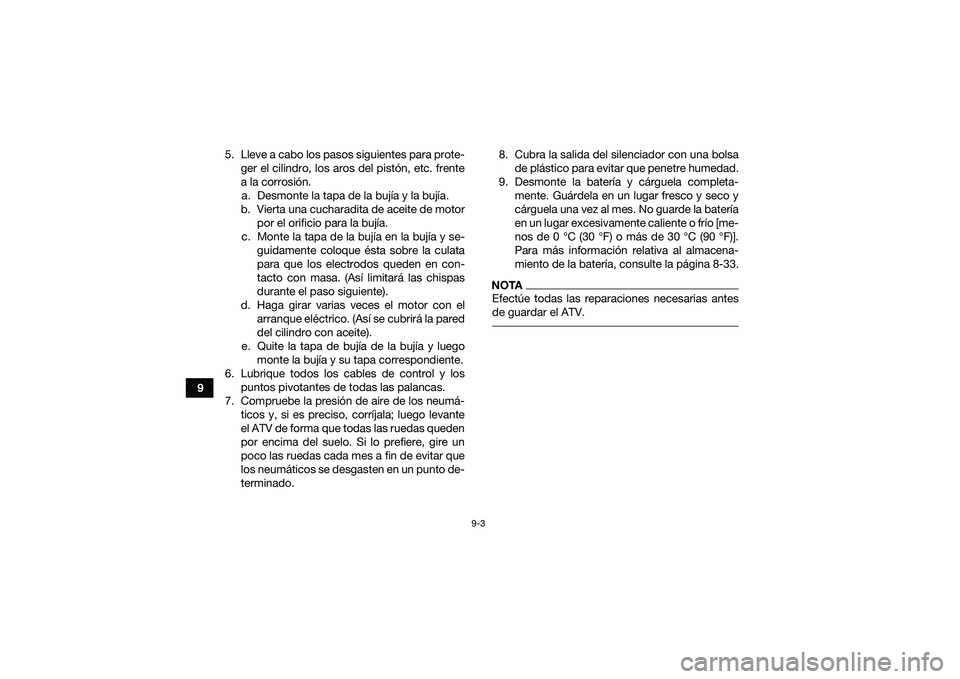

95. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pistón, etc. frente
a la corrosión.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en con-
tacto con masa. (Así limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
6. Lubrique todos los cables de control y los puntos pivotantes de todas las palancas.
7. Compruebe la presión de aire de los neumá- ticos y, si es preciso, corríjala; luego levante
el ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado. 8. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa- mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me-
nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-33.
NOTAEfectúe todas las reparaciones necesarias antes
de guardar el ATV.
UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

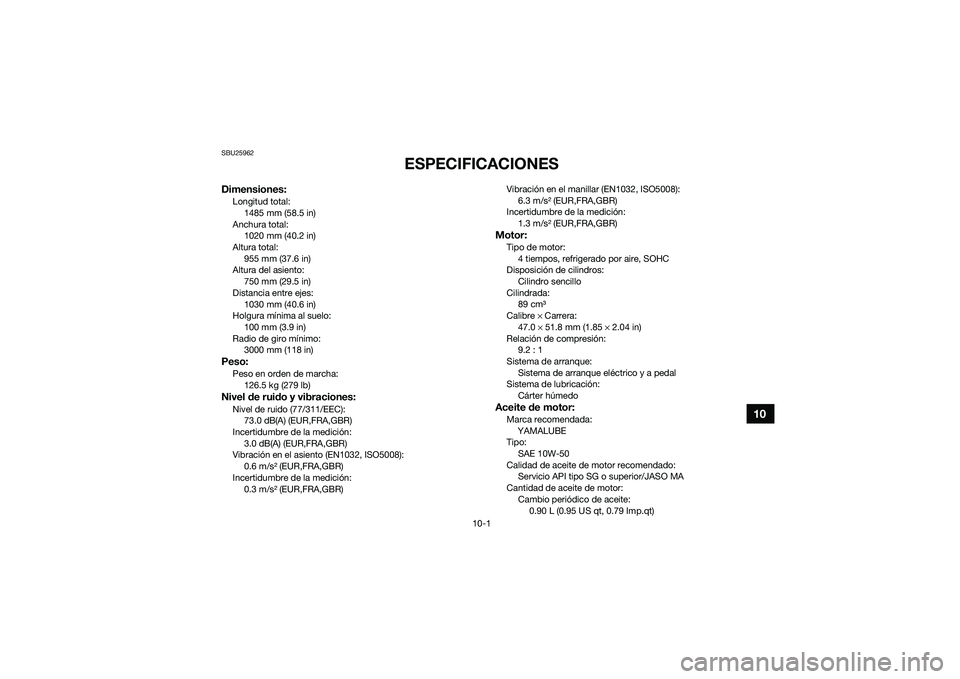

10-1
10
SBU25962
ESPECIFICACIONES
Dimensiones:Longitud total:1485 mm (58.5 in)
Anchura total: 1020 mm (40.2 in)
Altura total:
955 mm (37.6 in)
Altura del asiento: 750 mm (29.5 in)
Distancia entre ejes: 1030 mm (40.6 in)
Holgura mínima al suelo:
100 mm (3.9 in)
Radio de giro mínimo: 3000 mm (118 in)Peso:Peso en orden de marcha:
126.5 kg (279 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):73.0 dB(A) (EUR,FRA,GBR)
Incertidumbre de la medición:
3.0 dB(A) (EUR,FRA,GBR)
Vibración en el asiento (EN1032, ISO5008): 0.6 m/s2 (EUR,FRA,GBR)
Incertidumbre de la medición: 0.3 m/s2 (EUR,FRA,GBR) Vibración en el manillar (EN1032, ISO5008):
6.3 m/s2 (EUR,FRA,GBR)
Incertidumbre de la medición: 1.3 m/s2 (EUR,FRA,GBR)
Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada: 89 cm3
Calibre × Carrera:
47.0 × 51.8 mm (1.85 × 2.04 in)
Relación de compresión: 9.2 : 1
Sistema de arranque: Sistema de arranque eléctrico y a pedal
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:YAMALUBE
Tipo:
SAE 10W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Cambio periódico de aceite:0.90 L (0.95 US qt, 0.79 Imp.qt)
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

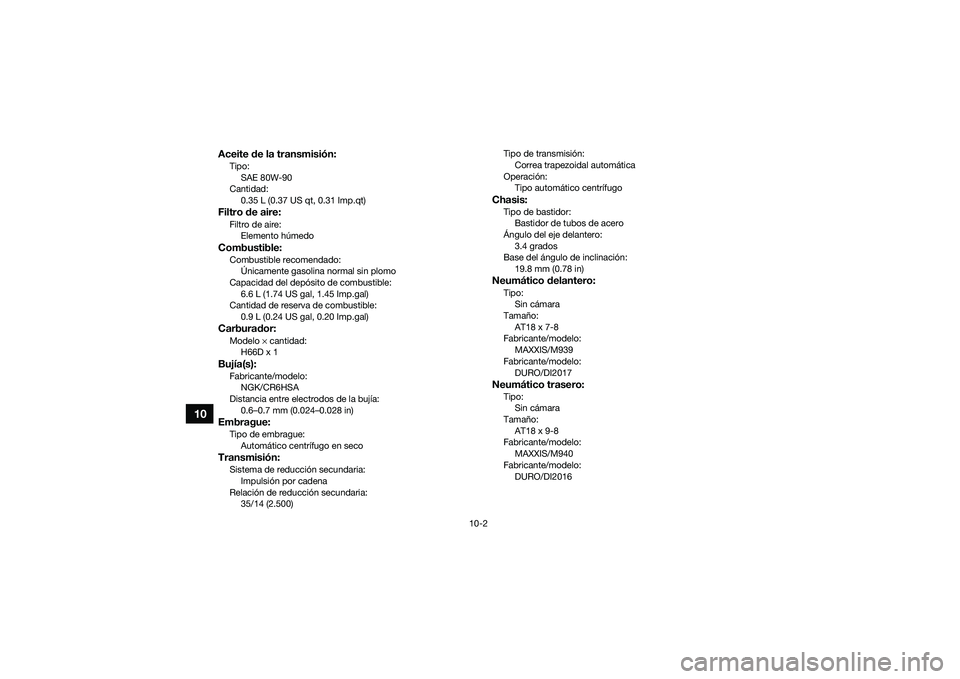

10-2
10
Aceite de la transmisión:Tipo:SAE 80W-90
Cantidad:
0.35 L (0.37 US qt, 0.31 Imp.qt)Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 6.6 L (1.74 US gal, 1.45 Imp.gal)
Cantidad de reserva de combustible:
0.9 L (0.24 US gal, 0.20 Imp.gal)Carburador:Modelo × cantidad:
H66D x 1Bujía(s):Fabricante/modelo: NGK/CR6HSA
Distancia entre electrodos de la bujía: 0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:Automático centrífugo en secoTransmisión:Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria: 35/14 (2.500) Tipo de transmisión:
Correa trapezoidal automática
Operación: Tipo automático centrífugo
Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero: 3.4 grados
Base del ángulo de inclinación:
19.8 mm (0.78 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
AT18 x 7-8
Fabricante/modelo: MAXXIS/M939
Fabricante/modelo: DURO/DI2017Neumático trasero:Tipo:Sin cámara
Tamaño: AT18 x 9-8
Fabricante/modelo:
MAXXIS/M940
Fabricante/modelo: DURO/DI2016
UBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM
