YAMAHA YFZ450R 2018 Manuale de Empleo (in Spanish)

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite:1.40 L (1.48 US qt, 1.23 Imp.qt)
Con repuesto de filtro de aceite: 1.45 L (1.53 US qt, 1.28 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.25 L (1.32 US qt, 1.10 Imp.qt)
Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:Únicamente gasolina super sin plomo
Capacidad del depósito de combustible: 10.0 L (2.64 US gal, 2.20 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal, 0.75 Imp.gal)Inyección de combustible:Cuerpo del acelerador:Marca ID:1TD1 00Bujía(s):Fabricante/modelo:
NGK/CR8E
Distancia entre electrodos de la bujía: 0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:61/23 (2.652)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria: 38/14 (2.714)
Tipo de transmisión: Velocidad 5, engrane constante
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBW261S0.book Page 2 Friday, May 19, 2017 3:24 PM

10-3
10
Operación:Operación con pie izquierdo
Relación de engranajes: 1a: 35/14 (2.500)
2a: 30/15 (2.000)
3a:
31/19 (1.632)
4a: 28/21 (1.333)
5a: 23/21 (1.095)Chasis:Tipo de bastidor:Estructura de tubo de acero y fundición de aluminio
Ángulo del eje delantero: 5.00 grados
Base del ángulo de inclinación:
21.0 mm (0.83 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
AT21 x 7R10
Fabricante/modelo: MAXXIS/MS21Neumático trasero:Tipo:
Sin cámara
Tamaño: AT20 x 10R9 Fabricante/modelo:
MAXXIS/MS22
Carga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:
35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Trasero: 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Mínimo: Delantero: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero: 32.0 kPa (0.320 kgf/cm2, 4.6 psi)Rueda delantera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 10 x 5.5ATRueda trasera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 9 x 8.0AT
UBW261S0.book Page 3 Friday, May 19, 2017 3:24 PM

10-4
10
Freno delantero:Tipo:Freno hidráulico de disco
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno hidráulico de disco
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
250 mm (9.9 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 280 mm (11.0 in)Sistema eléctrico:Sistema de encendido:
TCI Sistema estándar:
Magneto CA
Batería:Modelo:
YTZ7S
Voltaje, capacidad: 12 V, 6.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
LED
Luz indicadora de punto muerto: LED
Luz de aviso del nivel de gasolina: LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor: LEDFusible:Fusible:
20.0 A
UBW261S0.book Page 4 Friday, May 19, 2017 3:24 PM

10-5
10
SBU30403Declaración relativa a los niveles de ruido y vi-
braciones (Europa)
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.UBW261S0.book Page 5 Friday, May 19, 2017 3:24 PM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo

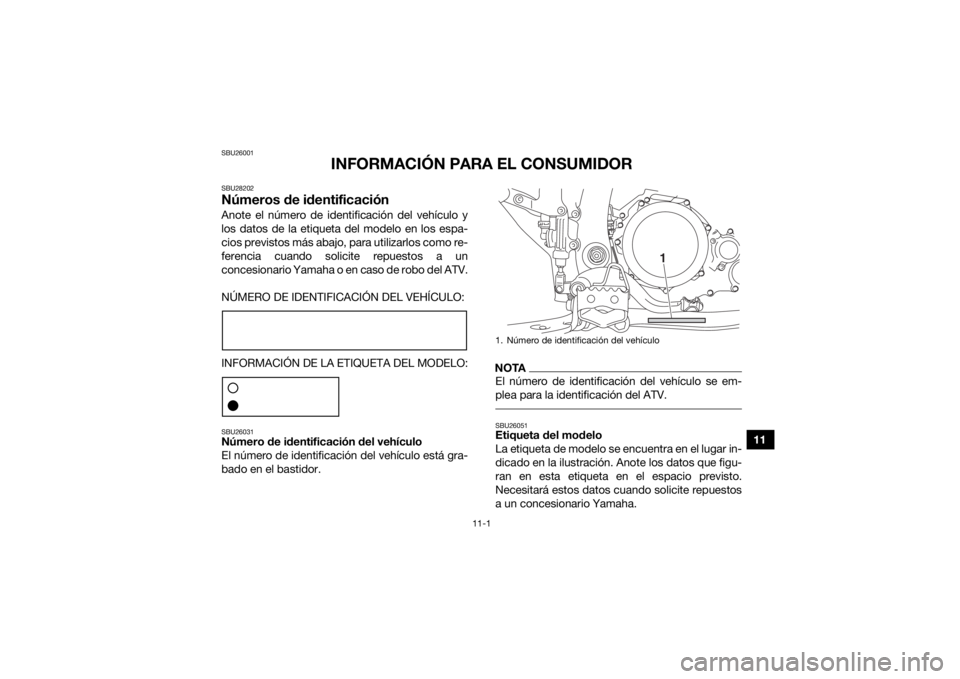

El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1
UBW261S0.book Page 1 Friday, May 19, 2017 3:24 PM

11-2
11
1. Etiqueta del modelo
1
UBW261S0.book Page 2 Friday, May 19, 2017 3:24 PM

12-1
12
INDEX
AAccesorios y carga ........................................................ 6-6
Aceite del motor y filtro de aceite ................................ 8-15
Aceite de motor ............................................................. 5-4
Almacenamiento ............................................................ 9-2
Altura del pedal de freno, comprobación .................... 8-34
Amortiguadores, delanteros ........................................ 4-11
Amortiguadores, traseros ............................................ 4-16
Asiento ......................................................................... 4-11BBatería .......................................................................... 8-45
Bombilla del faro, cambio ............................................ 8-49
Bujía, comprobación .................................................... 8-14CCables, comprobación y engrase ................................ 8-41
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-40
Cambio .......................................................................... 6-2
Carenado y paneles, desmontaje y montaje ............... 8-11
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-43
Conducción del ATV ...................................................... 7-1
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-4
Cuadro de mantenimiento y engrase ............................ 8-6
Cuadros de identificación de averías .......................... 8-55EEje de dirección, engrase ............................................ 8-45
Especificaciones .......................................................... 10-1 Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-1
FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-22
Frenos .......................................................................... 8-29
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ........................................................... 8-48GGasolina .................................................................. 4-8, 5-4HHolgura de la válvula ................................................... 8-29IIdentificación de averías .............................................. 8-53
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de luces ....................................................... 4-3
Interruptor de paro del motor ........................................ 4-3
Interruptores de la luz de freno .................................... 8-36
Interruptores del manillar ...........
.................................... 4-3
Interruptor principal ....................................................... 4-1JJuego de la cadena de transmisión ............................. 8-38
Juego de la maneta de aceleración, ajuste ................. 8-29
Juego de la maneta de freno delantero, comprobación ........................................................... 8-33
Juego del freno de estacionamiento, ajuste ................ 8-34
UBW261S0.book Page 1 Friday, May 19, 2017 3:24 PM

12-2
12
Juego libre de la maneta de embrague, ajuste ............ 8-37LLimitador de velocidad .................................................. 4-4
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-33
Líquido de freno, comprobación .................................. 8-31
Líquido refrigerante .............................................. 5-4, 8-21
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-1
Luz de aviso de avería del motor ................................... 4-2
Luz de aviso de la temperatura del líquido refrigerante ................................................................... 4-2
Luz de aviso del nivel de gasolina ................................. 4-2
Luz de freno/piloto trasero ........................................... 8-52
Luz del faro, ajuste ....................................................... 8-52
Luz indicadora de punto muerto .................................... 4-1MManeta de aceleración ........................................... 4-4, 5-5
Maneta de embrague .....................................................4-5
Maneta del freno ............................................................ 4-6
Maneta del freno de estacionamiento ........................... 4-6
Manetas de freno y embrague, comprobación y engrase ...................................................................... 8-42
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque ............................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1
PParachispas, limpieza .................................................. 8-26
Pastillas de freno, comprobación de delanteras y traseras ...................................................................... 8-30
Pedal de cambio ............................................................ 4-8
Pedal de cambio, comprobación ................................. 8-42
Pedal de freno ................................................................ 4-6
Pedal de freno, comprobación y engrase .................... 8-42
Pivotes del basculante, engrase .................................. 8-43
Posición del manillar, ajuste ........................................ 4-24RRodaje del motor ........................................................... 6-4
Rueda, desmontaje ...................................................... 8-52
Rueda, montaje ............................................................ 8-53SSuspensión, engrase de los pivotes del brazo superior y del brazo inferior ....................................... 8-44TTapón del depósito de gasolina ..................................... 4-8
UBW261S0.book Page 2 Friday, May 19, 2017 3:24 PM

UBW261S0.book Page 3 Friday, May 19, 2017 3:24 PM

SBU26173
SIEMPRE
:

evitar que el vehículo vuel que en las pendientes,
en terreno accidentado y en las curvas.

puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:


o para las condiciones existentes.

otro vehículo.

equilibrio y la dirección e incrementan el riesgo
de perder control.

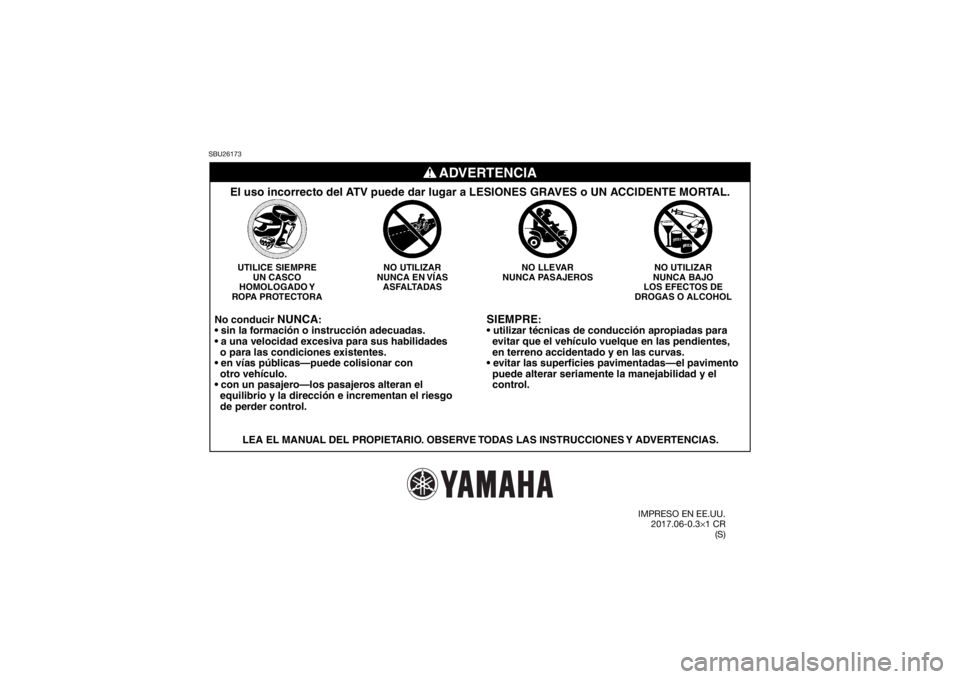

LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UU.2017.06-0.3× 1 CR
