YAMAHA YFZ450R 2018 Notices Demploi (in French)

DIC183
YFZ45YSXJYFZ45YSSJ

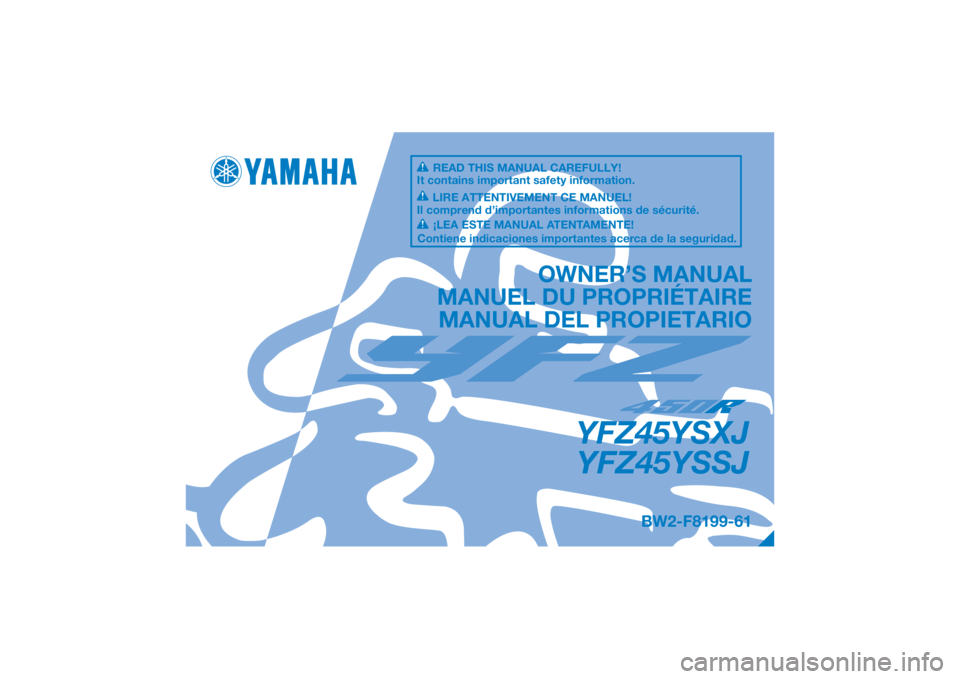

OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE MANUAL DEL PROPIETARIO
BW2-F8199-61
READ THIS MANUAL CAREFULLY!
It contains important safety information.
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations de sécurité.
¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes acerca de la seguridad.

DIC183
Original instructionsNotice originaleManual original
PRINTED IN USA
2017.06-0.3×1 CR (E,F,S)

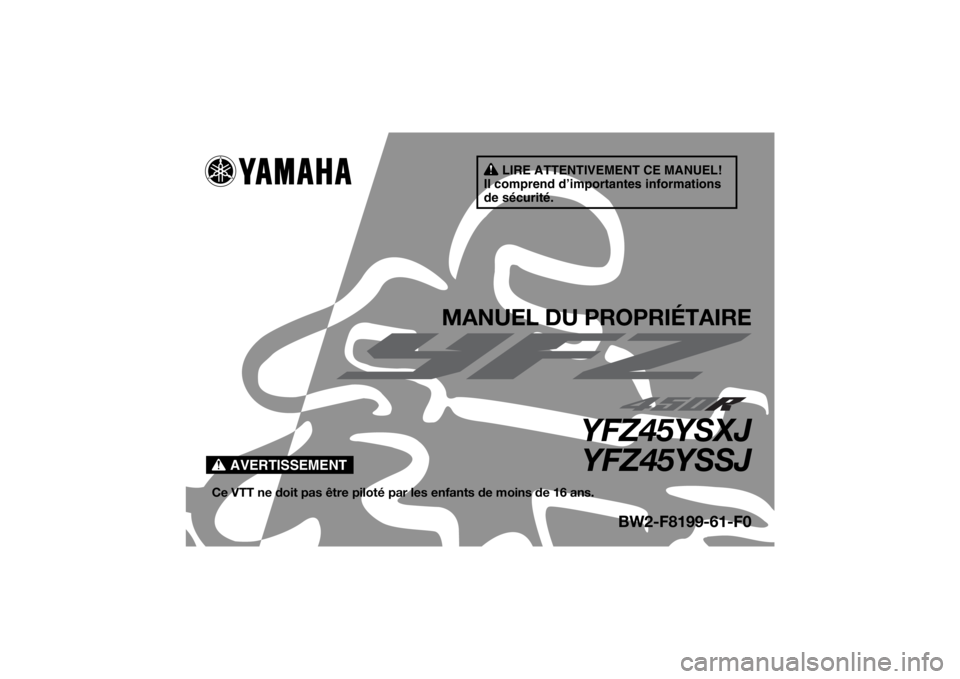

AVERTISSEMENT
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations
de sécurité.
MANUEL DU PROPRIÉTAIRE
YFZ45YSXJ YFZ45YSSJ
Ce VTT ne doit pas être piloté pa r les enfants de moins de 16 ans.
BW2-F8199-61-F0
UBW261F0.book Page 1 Friday, May 19, 2017 2:02 PM

FBU36772
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel
doit être remis avec le véhicule en cas de vente de ce dernier.
31 mars
, 2017
EN15997, ANSI/SVIA 1-2010
Directeur Général
Engineering Division
Recreational Vehicle Business Unit
Vehicle & Solution Business Operations
YAMAHA MOTOR CO., LTD.
Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon, déclarons sous notre seule responsabilité, que le produit
(Marque, modèle)
(le cas échéant)
ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine :
2014/30/UE
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
(le cas échéant)
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
Date de délivrance
faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales en
matière de santé et aux prescriptions en matière de sécurité\
de la Directive 2006/42/CE
Pour mettre en pratique dans les règles les prescriptions en matièr\
e de
sécurité et de santé stipulées dans les Directives de la CEE\
, il a été tenu
compte des normes et/ou des caractéristiques techniques suivantes :(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)Délégué autorisé
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, É.-U.
Fabricant
Déclaration de conformité CEConformément à la Directive 2006/42/CE
EN15997, ANSI/SVIA 1-2010
General Manager
Engineering Division
Recreational Vehicle Business Unit
Vehicle & Solution Business Operations
YAMAHA MOTOR CO., LTD.
March, 31 2017
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan, declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2014/30/EU
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Akihiro Tsuzuki
Date of Issue
to which this declaration applies, conforms to the essential health
and safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.
Manufacturer
EC Declaration of Conformity
conforming to Directive 2006/42/EC
Akihiro Tsuzuki
YFZ450R (YFZ45YSX) (5Y4AJ70C0H0500101)
(YFZ45YSS) (5Y4AJ72C0H0500101)
YFZ450R (YFZ45YSX) (5Y4AJ70C0H0500101)
(YFZ45YSS) (5Y4AJ72C0H0500101)
UBW261F0.book Page 1 Friday, May 19, 2017 2:02 PM

FBU17171
INTRODUCTION
FBU17323Félicitations au propriétaire du modèle YFZ45YSXJ / YFZ45YSSJ de Yamaha. Ce VTT représente le fruit
de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de tourisme
et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et la fia-
bilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
 Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre tou-
tes les instructions.
 Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhi-
cule.
 Ce VTT ne doit pas être piloté par les enfants de moins de 16 ans.
 Ce VTT à hautes performances est un véhicule de loisir et de compétition destiné aux pilotes expéri-
mentés pour un usage tout-terrain exclusivement.UBW261F0.book Page 1 Friday, May 19, 2017 2:02 PM

FBU17331
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17344LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.Le produit et les caractéristiques peuvent être modifiés sans préavis.
 Les illustrations de ce manuel peuvent légèrement différer du modèle réel.
Il s’agit du symbole de danger. Il est destiné à alerter d’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de sécu-
rité suivant ce symbole afin d’éviter tout risque de blessures, voire de
mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les précautions particulières à pren-
dre pour éviter d’endommager le véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.UBW261F0.book Page 1 Friday, May 19, 2017 2:02 PM

FBU17351
REMARQUE IMPORTANTE
FBU17373Ce véhicule est conçu et fabriqué pour une utilisation sur surfaces non goudronnées uniquement. La
conduite de ce véhicule sur les surfaces ou les routes goudronnées est dangereuse.
Prendre connaissance des règlements locaux avant de conduire ce VTT.
FBU17411
YFZ45YSXJ / YFZ45YSSJ
MANUEL DU PROPRIÉTAIRE
©2017 par Yamaha Motor Co., Ltd.
1
re édition, avril 2017
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd. est formellement interdite. Imprimé aux U.S.A.
UBW261F0.book Page 1 Friday, May 19, 2017 2:02 PM

FBU17421
TABLE DES MATIÈRES
EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................... 1-1
CONSIGNES DE SÉCURITÉ .......................... 2-1
DESCRIPTION................................................ 3-1Vue gauche ................................................. 3-1
Vue droite .................................................... 3-1
Commandes et instruments ........................ 3-2
COMMANDES ET INSTRUMENTS ................ 4-1 Contacteur à clé .......................................... 4-1
Témoin et témoins d’alerte ......................... 4-1
Contacteurs à la poignée ............................ 4-3
Levier des gaz ............................................. 4-4
Limiteur de vitesse ...................................... 4-5
Levier d’embrayage .................................... 4-6
Levier de frein.............................................. 4-6
Pédale de frein ............................................ 4-7
Levier du frein de stationnement ................ 4-7
Sélecteur de vitesses .................................. 4-8
Bouchon du réservoir de carburant ............ 4-9
Carburant .................................................... 4-9 Selle .......................................................... 4-11
Amortisseurs avant ................................... 4-12
Amortisseurs arrière ................................. 4-17
Position du guidon.................................... 4-25
CONTRÔLES AVANT UTILISATION .............. 5-1 Carburant.................................................... 5-4
Huile moteur ............................................... 5-4
Liquide de refroidissement ......................... 5-4
Freins avant et arrière ................................. 5-4
Levier des gaz............................................. 5-5
Chaîne de transmission .............................. 5-5
Pneus .......................................................... 5-5
Visserie du châssis ..................................... 5-8
Instruments, éclairage et commandes ....... 5-8
UTILISATION ................................................. 6-1 Mise en marche du moteur......................... 6-1
Passage des vitesses ................................. 6-2
Rodage du moteur...................................... 6-4
Stationnement ............................................ 6-5
Stationnement en pente ............................. 6-5
Accessoires et chargement ........................ 6-6UBW261F0.book Page 1 Friday, May 19, 2017 2:02 PM

CONDUITE DU VTT........................................ 7-1SE FAMILIARISER AVEC LE VTT ................ 7-2
CONDUIRE AVEC ATTENTION ET DISCERNEMENT ...................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU TERRAIN ................................................... 7-9
PRISE DE VIRAGES .................................. 7-13
MONTÉE DES PENTES............................. 7-15
DESCENTE DES PENTES ......................... 7-18
TRAVERSÉE LATÉRALE D’UNE PENTE ... 7-19
TRAVERSÉE DES EAUX PEU PROFONDES .......................................... 7-20
CONDUITE SUR TERRAIN ACCIDENTÉ ............................................ 7-22
DÉRAPAGE ET PATINAGE ....................... 7-23
QUE FAIRE SI... ........................................ 7-24
QUE FAIRE................................................ 7-24
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES ............................................... 8-1 Manuel du propriétaire et trousse de réparation .................................................. 8-2
Tableau des entretiens périodiques : Système antipollution................................ 8-3
Tableau des entretiens périodiques : Entretiens et graissages............................ 8-5 Dépose et repose du carénage et des
caches .................................................... 8-10
Contrôle de la bougie ............................... 8-13
Huile moteur et élément du filtre à huile ... 8-15
Liquide de refroidissement ....................... 8-21
Nettoyage de l’élément du filtre à air........ 8-22
Nettoyage du pare-étincelles ................... 8-26
Réglage de la garde du levier des gaz ..... 8-29
Jeu des soupapes .................................... 8-29
Freins ........................................................ 8-29
Contrôle des plaquettes de frein avant et arrière...................................................... 8-30
Contrôle du niveau du liquide de frein...... 8-31
Changement du liquide de frein ............... 8-33
Contrôle de la garde du levier de frein avant ....................................................... 8-33
Contrôle de la hauteur de la pédale de frein ......................................................... 8-34
Réglage de la garde du frein de stationnement ......................................... 8-34
Contacteurs de feu stop ........................... 8-36
Réglage de la garde du levier d’embrayage........................................... 8-37
Tension de la chaîne de transmission ...... 8-38
Lubrification de la chaîne de transmission ........................................... 8-40
Contrôle et lubrification des câbles .......... 8-41UBW261F0.book Page 2 Friday, May 19, 2017 2:02 PM

Contrôle et lubrification des leviers de frein et d’embrayage ............................... 8-41
Contrôle du sélecteur de vitesses............. 8-42
Contrôle et lubrification de la pédale de frein ......................................................... 8-42
Contrôle des roulements de moyeu de roue ......................................................... 8-43
Lubrification des pivots du bras oscillant ................................................... 8-43
Lubrification des pivots des triangles de suspension supérieurs et inférieurs ........ 8-44
Lubrification de l’arbre de direction .......... 8-45
Batterie ...................................................... 8-45
Remplacement du fusible ......................... 8-48
Remplacement d’une ampoule de phare ....................................................... 8-49
Réglage du faisceau des phares ............... 8-52
Feu arrière/stop ......................................... 8-52
Dépose d’une roue.................................... 8-52
Repose d’une roue .................................... 8-53
Diagnostic de pannes ............................... 8-53
Schémas de diagnostic de pannes........... 8-55
NETTOYAGE ET REMISAGE ......................... 9-1 Nettoyage.................................................... 9-1
Rangement .................................................. 9-2 CARACTÉRISTIQUES .................................. 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.................................. 11-1
Numéros d’identification .......................... 11-1
INDEX .......................................................... 12-1
UBW261F0.book Page 3 Friday, May 19, 2017 2:02 PM
