9-2
9
5. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubríquela para evitar que se oxide.
7. Limpie el asiento con un limpiador de tapice- rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado
protector. Cuando termine, ponga en marcha
el motor y déjelo en ralentí unos minutos.
SBU30362AlmacenamientoPeríodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona
cuando todavía está mojado, el agua y la hu-
medad penetrarán en su interior y se oxidará. Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amonía-
co) y lugares en los que se almacenen
productos químicos fuertes.
[SCB00722]
Período largo
Antes de guardar el ATV durante varios meses:
1. Realice las reparaciones necesarias y todo el mantenimiento pendiente.
2. Siga todas las instrucciones que se facilitan en el apartado Limpieza de este capítulo.
3. Llene el depósito de gasolina, añada estabili- zador de combustible (Fuel Med Rx si está
disponible) y, a continuación, haga funcionar
el motor durante 5 minutos para que se distri-
buya la gasolina tratada.
4. Cierre la palanca del grifo de gasolina y vacíe la cubeta con flotador del carburador aflojan-
do el perno de vaciado. Vierta en el depósito
de gasolina la gasolina que haya vaciado.
5. Realice el procedimiento siguiente para pro- teger el motor de la corrosión interna.a. Desmonte la tapa de la bujía y la bujía.
Cantidad especificada:
7.5 ml por litro de gasolina (1 oz por galón)
UBW461S0.book Page 2 Thursday, January 26, 2017 3:52 PM
Page 132 of 142
9-3
9b. Vierta una cucharadita de aceite de motor
por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en con-
tacto con masa. (Así limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Coloque la bujía y la tapa de bujía.
6. Lubrique todos los cables de control y los puntos pivotantes de todas las palancas.
7. Coloque el bastidor sobre soportes o blo- ques para que todas las ruedas queden le-
vantadas del suelo. (Alternativamente, gire
las ruedas cada mes para evitar que los neu-
máticos se degraden en un punto).
8. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa- mente. (Consulte la página 8-33).
UBW461S0.book Page 3 Thursday, January 26, 2017 3:52 PM
Page 133 of 142
10-1
10
SBU25962
ESPECIFICACIONES
Dimensiones:Longitud total:1250 mm (49.2 in)
Anchura total: 820 mm (32.3 in)
Altura total:
770 mm (30.3 in)
Altura del asiento: 585 mm (23.0 in)
Distancia entre ejes: 830 mm (32.7 in)
Holgura mínima al suelo:
88 mm (3.5 in)
Radio de giro mínimo: 2300 mm (91 in)Peso:Peso en orden de marcha:
100.0 kg (220 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):74.0 dB(A) (EUR, FRA, GBR)
Incertidumbre de la medición:
2.0 dB(A) (EUR, FRA, GBR)
Vibración en el asiento (EN1032, ISO5008): Sin exceder de 0.5 m/s2 (EUR, FRA, GBR)
Incertidumbre de la medición: 0.1 m/s2 (EUR, FRA, GBR) Vibración en el manillar (EN1032, ISO5008):
4.7 m/s2 (EUR, FRA, GBR)
Incertidumbre de la medición: 0.4 m/s2 (EUR, FRA, GBR)
Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada: 49 cm3
Calibre × Carrera:
39.0 × 41.4 mm (1.54 × 1.63 in)
Relación de compresión: 8.5 : 1
Sistema de arranque: Sistema de arranque eléctrico y a pedal
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:YAMALUBE
UBW461S0.book Page 1 Thursday, January 26, 2017 3:52 PM
Page 134 of 142
10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Cambio periódico de aceite: 0.80 L (0.85 US qt, 0.70 Imp.qt)Aceite de la transmisión:Tipo:
SAE 80W-90
Cantidad: 0.35 L (0.37 US qt, 0.31 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedo
Combustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
5.6 L (1.48 US gal, 1.23 Imp.gal)
Cantidad de reserva de combustible: 0.7 L (0.18 US gal, 0.15 Imp.gal)Carburador:Modelo × cantidad:
VM12 X 1Bujía(s):Fabricante/modelo: NGK/CR6HSA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:Automático centrífugo en secoTransmisión:Sistema de reducción secundaria:Impulsión por cadena
Relación de reducción secundaria: 38/13 (2.920)
Tipo de transmisión:
Correa trapezoidal automática
Operación: Tipo automático centrífugoChasis:Tipo de bastidor:
Bastidor de tubos de acero
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBW461S0.book Page 2 Thursday, January 26, 2017 3:52 PM
Page 135 of 142
10-3
10
Ángulo del eje delantero:1.10 grados
Base del ángulo de inclinación: 10.4 mm (0.41 in)Neumático delantero:Tipo:Sin cámara
Tamaño: AT16 x 6.5-7
Fabricante/modelo:
DURO/DI2040Neumático trasero:Tipo:Sin cámara
Tamaño:
AT16 x 7-7
Fabricante/modelo: DURO/DI2041Carga:Carga máxima:
41.0 kg (90 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:
13.8 kPa (0.138 kgf/cm2, 2.0 psi)
Trasero: 13.8 kPa (0.138 kgf/cm2, 2.0 psi) Mínimo:
Delantero:
12.4 kPa (0.124 kgf/cm2, 1.8 psi)
Trasero: 12.4 kPa (0.124 kgf/cm2, 1.8 psi)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 7 x 5.2ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 7 x 5.2ATFreno delantero:Tipo:
Freno de tambor mecánico con zapata primaria y zapata
secundaria
Operación:
Operación con mano derechaFreno trasero:Tipo:Freno de tambor mecánico con zapata primaria y zapata
secundaria
Operación: Operación con mano izquierdaSuspensión delantera:Tipo:Eje basculante
UBW461S0.book Page 3 Thursday, January 26, 2017 3:52 PM
Page 136 of 142
10-4
10
Tipo de muelle/amortiguador:Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 60 mm (2.4 in)Suspensión trasera:Tipo:Basculante
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
51 mm (2.0 in)Sistema eléctrico:Sistema de encendido:CDI
Sistema estándar:
Magneto CABatería:Modelo:GTX5L-BS
Voltaje, capacidad:
12 V, 4.0 AhFusible:Fusible:7.5 A
SBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
UBW461S0.book Page 4 Thursday, January 26, 2017 3:52 PM
Page 137 of 142
11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR

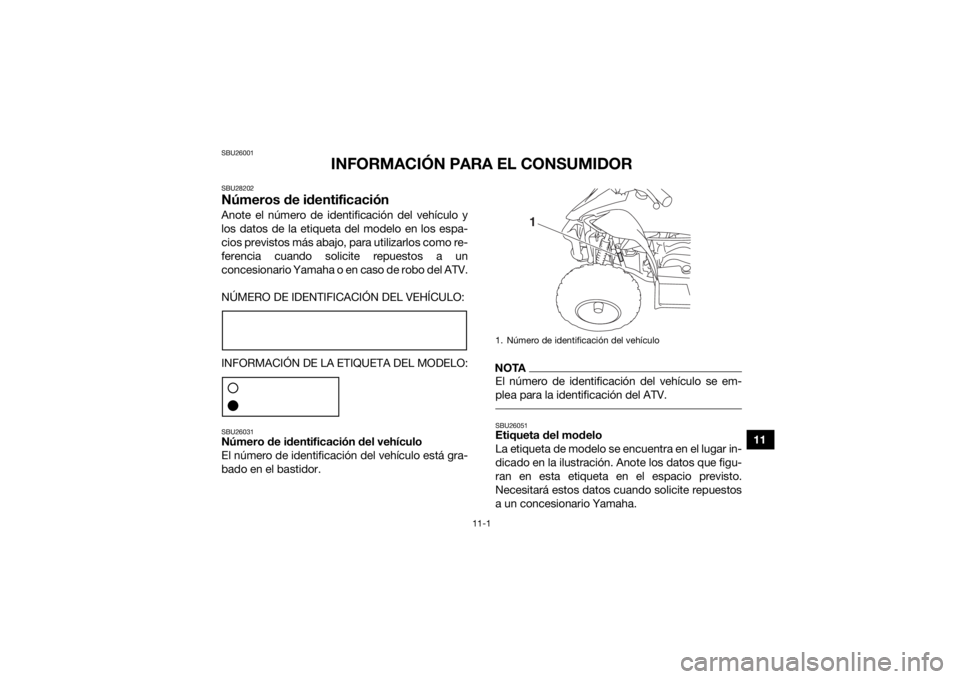

SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1
UBW461S0.book Page 1 Thursday, January 26, 2017 3:52 PM
Page 138 of 142
11-2
11
1. Etiqueta del modelo
1
UBW461S0.book Page 2 Thursday, January 26, 2017 3:52 PM
Page 139 of 142
12-1
12
INDEX
AAccesorios y carga ........................................................ 6-5
Aceite de la transmisión .......................................5-3, 8-14
Aceite del motor .......................................................... 8-11
Aceite de motor ............................................................. 5-3
Almacenamiento ............................................................ 9-2
Amortiguador trasero, ajuste ....................................... 4-14
Asiento ......................................................................... 4-14BBatería .......................................................................... 8-33
Bujía, comprobación ...................................................... 8-9CCables, comprobación y engrase ................................ 8-30
Cadena de transmisión .................................................. 5-3
Cadena de transmisión, limpieza y engrase ................ 8-29
Carburador, ajuste ....................................................... 8-20
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-31
Conducción del ATV ...................................................... 7-1
Cuadro de identificación de averías ............................ 8-40
Cuadro de mantenimiento, sistema de control de emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................ 8-5EEje de dirección, engrase ............................................ 8-33
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-4
Estacionamiento en pendiente ...................................... 6-4
Estárter (estrangulador) ............................................... 4-13 Etiqueta del modelo ..................................................... 11-1
FFijaciones del bastidor ................................................... 5-6
Filtro de aire, limpieza .................................................. 8-16
Freno de estacionamiento ............................................. 4-7
Frenos .......................................................................... 8-22
Frenos, delantero y trasero ............................................ 5-3
Fusible, cambio ........................................................... 8-36GGasolina .................................................................. 4-9, 5-3
Grifo de gasolina .......................................................... 4-12HHolgura de la válvula ................................................... 8-22IIdentificación de averías .............................................. 8-38
Información relativa a la seguridad ................................ 2-1
Instrumentos e interruptores ......................................... 5-6
Interruptor de arranque .................................................. 4-2
Interruptor de paro del motor ........................................ 4-1
Interruptor de paro del motor con acollador ................. 4-2
Interruptores del manillar ...........
.................................... 4-1
Interruptor principal ....................................................... 4-1JJuego de la cadena de transmisión ............................. 8-26
Juego de la maneta de aceleración, ajuste ................. 8-21
Juego de la maneta del freno delantero, ajuste .......... 8-24
Juego de la maneta del freno (trasero), ajuste ............ 8-25LLimitador de velocidad .................................................. 4-4
UBW461S0.book Page 1 Thursday, January 26, 2017 3:52 PM
Page 140 of 142
12-2
12
Limpieza ......................................................................... 9-1
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1MManeta de aceleración ........................................... 4-3, 5-3
Maneta del freno, delantero ........................................... 4-6
Maneta del freno, trasero ............................................... 4-6
Manetas de freno, comprobación y engrase ............... 8-31
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-4
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPanel, desmontaje y montaje ......................................... 8-9
Parachispas, limpieza .................................................. 8-18
Pivotes de articulación delanteros, engrase ................ 8-32
Pivotes del brazo delantero, engrase .......................... 8-32RRalentí del motor .......................................................... 8-20
Rodaje del motor ........................................................... 6-3
Rueda, desmontaje ...................................................... 8-37
Rueda, montaje ............................................................ 8-37SSistema de arranque a pedal ......................................... 4-8TTapón del depósito de gasolina ..................................... 4-9
ZZapatas de freno delantero y trasero, comprobación ............................................................ 8-23
UBW461S0.book Page 2 Thursday, January 26, 2017 3:52 PM
