YAMAHA YS125 2017 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2017, Model line: YS125, Model: YAMAHA YS125 2017Pages: 92, PDF-Größe: 2.25 MB
Page 21 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-6
3
GAU12713
S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU12822
Kupplun gshe belDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-13.)
GAU12872
Fußschalthe belDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1
1. Fußschalthebel
1
UBT4G0G0.book Page 6 Thursday, November 10, 2016 2:05 PM
Page 22 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-7
3
GAU78900
Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Dieses Modell ist mit einem Integral-
Bremssystem ausgestattet.
Wird der Handbremshebel angezogen,
wird auch die Hinterradbremse proportio-
nal zur Vorderradbremse betätigt. Für eine
volle Bremsleistung den Handbremshebel
und den Fußbremshebel gleichzeitig betäti-
gen.
HINWEIS Da das Integral-Bremssystem mecha-
nisch wirkt, kann im Fußbremshebel
zusätzliches Spiel gefühlt werden,
wenn der Handbremshebel gezogen
wird. Dies stellt keine Störung dar.
Das Integral-Bremssystem funktio-
niert nicht, wenn der Fußbremshebel
direkt niedergedrückt wird.
GAU78910
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.HINWEISDa das Integral-Bremssystem mechanisch
wirkt, kann im Fußbremshebel zusätzliches
Spiel gefühlt werden, wenn der Hand-
bremshebel gezogen wird. Dies stellt keine
Störung dar.
1. Handbremshebel
1
1. Fußbremshebel
1
UBT4G0G0.book Page 7 Thursday, November 10, 2016 2:05 PM
Page 23 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-8
3
GAU13003
TankverschlussTankverschluss öffnen
Den Schlüssel in das Schloss stecken und
1/4 Drehung im Uhrzeigersinn drehen. Die
Verriegelung wird geöffnet und der Tank-
verschluss kann abgenommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11142
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13213
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
1. Aufschließen.
1
UBT4G0G0.book Page 8 Thursday, November 10, 2016 2:05 PM
Page 24 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-9
3
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig und kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. S au-
g en Sie Benzin niemals mit dem Mun d
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre Au
gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU76860
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
[E10] zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstoffreserve:
2.2 L (0.58 US gal, 0.48 Imp.gal)
E10
UBT4G0G0.book Page 9 Thursday, November 10, 2016 2:05 PM
Page 25 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-10
3
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU13447
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L eer
laufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schä den am
A bgaskatalysator.
UBT4G0G0.book Page 10 Thursday, November 10, 2016 2:05 PM
Page 26 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-11
3
GAU78851
S itz bankS itz bank ab nehmen
1. Die Abdeckungen A und B abnehmen. (Siehe Seite 6-8.)
2. Die Schrauben entfernen. 3. Die Vorderseite der Sitzbank hochhe-
ben und nach vorne ziehen.
S itz bank montieren
1. Die Zunge an der Hinterseite der Sitz- bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.
2. Die Sitzbank in die ursprüngliche Lage bringen und dann festschrauben.
3. Die Abdeckungen montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU68420
Fe der beine einstellen
WARNUNG
GWA10211
Bei de Fed erbeine gleichmäßi g einstel-
len. Eine un gleichmäßig e Einstellun g b e-
einträchti gt Fahrverhalten un d S ta bilität.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
Für diese Einstellung den Spezial-
schlüssel aus dem Bordwerkzeug ver-
wenden.
1. Schraube
1. Schraube
1
1
1. Vorsprung
2. Sitzhalterung
1
2
UBT4G0G0.book Page 11 Thursday, November 10, 2016 2:05 PM
Page 27 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-12
3
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tö
rungen an diesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
1. Federvorspannring
2. Positionsanzeiger
3. SchraubendreherEinstellen der Fe dervorspannun g:
Minimal (weich): 1
Standard: 2
Maximal (hart):
5
2
13(a)
(b)
UBT4G0G0.book Page 12 Thursday, November 10, 2016 2:05 PM
Page 28 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-13
3
GAU78340

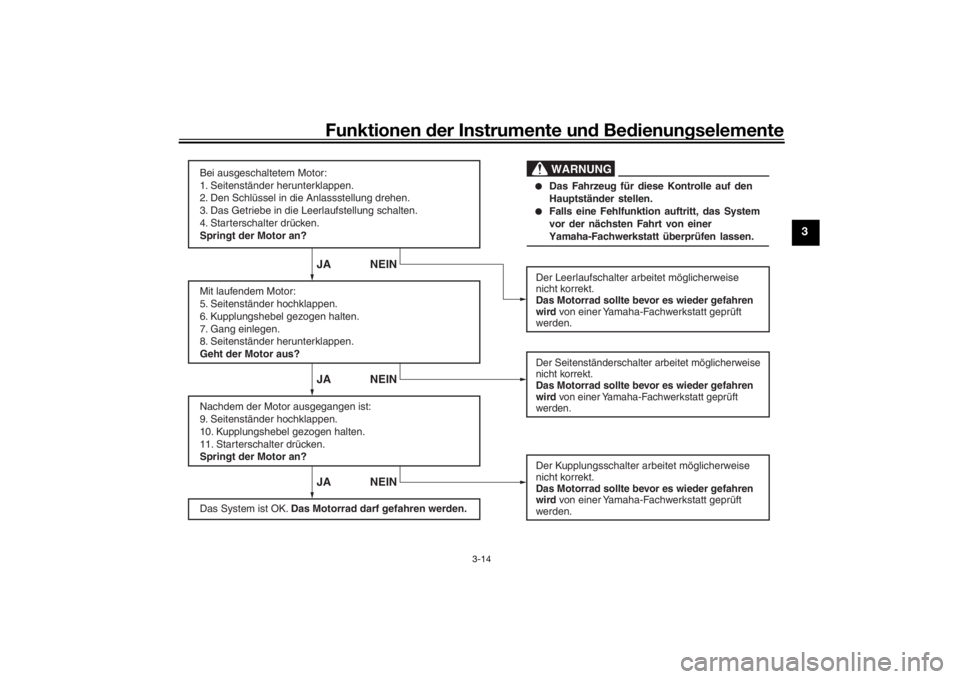

Zünd unter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.UBT4G0G0.book Page 13 Thursday, November 10, 2016 2:05 PM
Page 29 of 92
Funktionen der Instru mente un d Be dienun gselemente
3-14
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Den Schlüssel in die Anlassstellung drehen.
3. Das Getriebe in die Leerlaufstellung schalten.
4. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
5. Seitenständer hochklappen.
6. Kupplungshebel gezogen halten.
7. Gang einlegen.
8. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
9. Seitenständer hochklappen.
10. Kupplungshebel gezogen halten.
11. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden. Der Leerlaufschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.WARNUNG
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
JA NEIN JA NEIN JA NEIN
UBT4G0G0.book Page 14 Thursday, November 10, 2016 2:05 PM
Page 30 of 92
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU15599
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen. 3-8
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-11
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-21, 6-22
Hinterra dbremse • Funktion prüfen.
• Pedalspiel kontrollieren.
• Ggf. einstellen. 6-20, 6-21
UBT4G0G0.book Page 1 Thursday, November 10, 2016 2:05 PM
