FBU34993Réglage de la position du siège du
conducteurLa position du siège du conducteur peut être
réglée en fonction des préférences du
conducteur. AVERTISSEMENT ! Ne jamais
régler la position du siège pendant que le
véhicule roule, car le siège pourrait brus-
quement changer de position, entraînant
un accident.
[FWB03990]

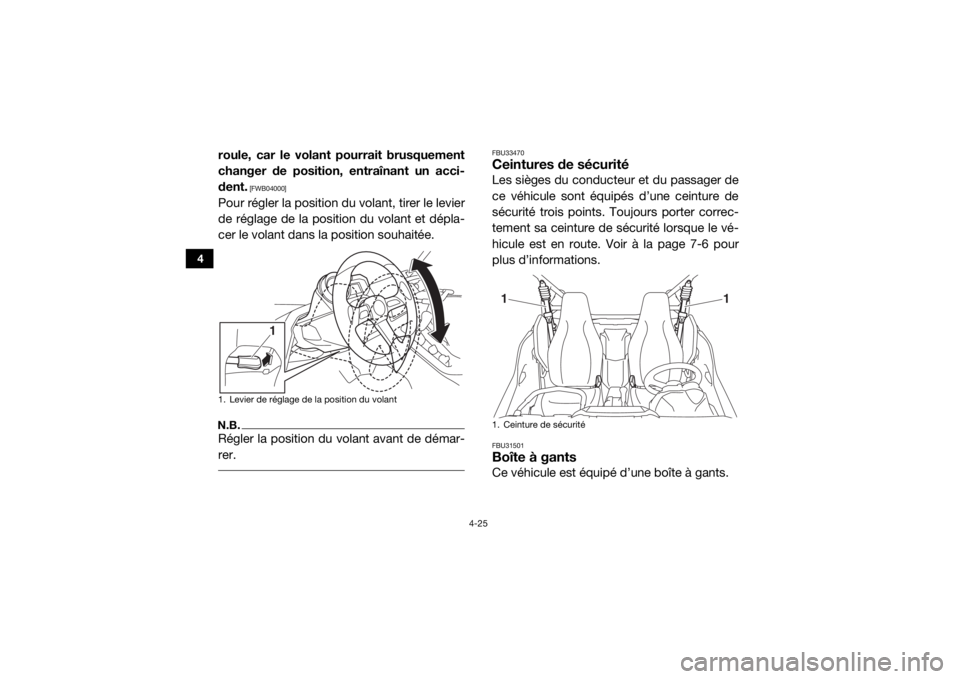

Pour régler la position du siège du conduc-
teur, tirer le levier de réglage de la position du
siège du conducteur vers le haut et déplacer
le siège à la position souhaitée.
N.B.Ajuster la position du siège du conducteur et
s’assurer qu’il est bien bloqué avant de dé-
marrer. FBU35002Réglage de la position du volantLa position du volant peut être réglée en fonc-
tion des préférences du conducteur.
AVERTISSEMENT ! Ne jamais régler la po- sition du volant pendant que le véhicule1. Levier de réglage de la position du siège du conducteur
1
U2HC7LF0.book Page 24 Wednesday, October 7, 2015 12:11 PM

4-25
4
roule, car le volant pourrait brusquement
changer de position, entraînant un acci-
dent.
[FWB04000]
Pour régler la position du volant, tirer le levier
de réglage de la position du volant et dépla-
cer le volant dans la position souhaitée.N.B.Régler la position du volant avant de démar-
rer.

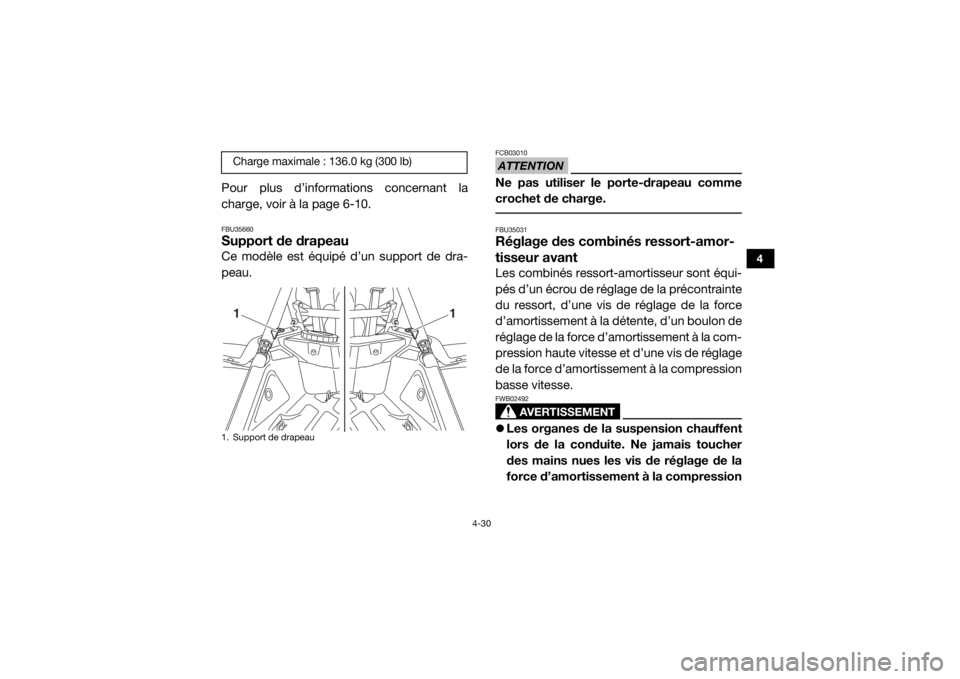

FBU33470Ceintures de sécuritéLes sièges du conducteur et du passager de
ce véhicule sont équipés d’une ceinture de
sécurité trois points. Toujours porter correc-
tement sa ceinture de sécurité lorsque le vé-
hicule est en route. Voir à la page 7-6 pour
plus d’informations.FBU31501Boîte à gantsCe véhicule est équipé d’une boîte à gants.
1. Levier de réglage de la position du volant
1
1. Ceinture de sécurité
1
1
U2HC7LF0.book Page 25 Wednesday, October 7, 2015 12:11 PM

4-26
4
Lors du rangement de documents dans la
boîte à gants, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient
mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans la boîte à
gants.ATTENTIONFCB02071Pour éviter d’endommager la boîte à
gants, ne pas y entreposer des objets mé-
talliques, comme des outils, ou des objets
ayant des arêtes tranchantes. Si le range-
ment de tels objets s’avère nécessaire, les
emballer de façon adéquate.

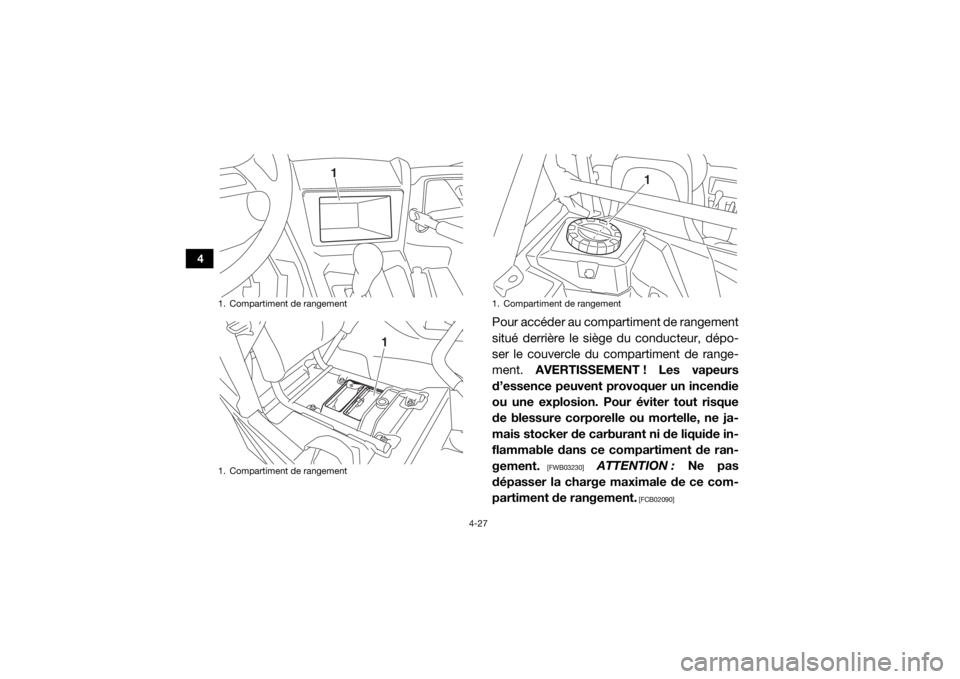

FBU35010Compartiments de rangementDes compartiments de rangement sont situés
dans la console centrale, sous le siège du
passager et derrière le siège du conducteur.
Pour accéder au compartiment de rangement
situé sous le siège du passager, déposer le
coussin de siège (voir page 4-22 pour plus
d’informations).1. Déverrouiller.
2. Ouvrir.
1
2
U2HC7LF0.book Page 26 Wednesday, October 7, 2015 12:11 PM

4-27
4

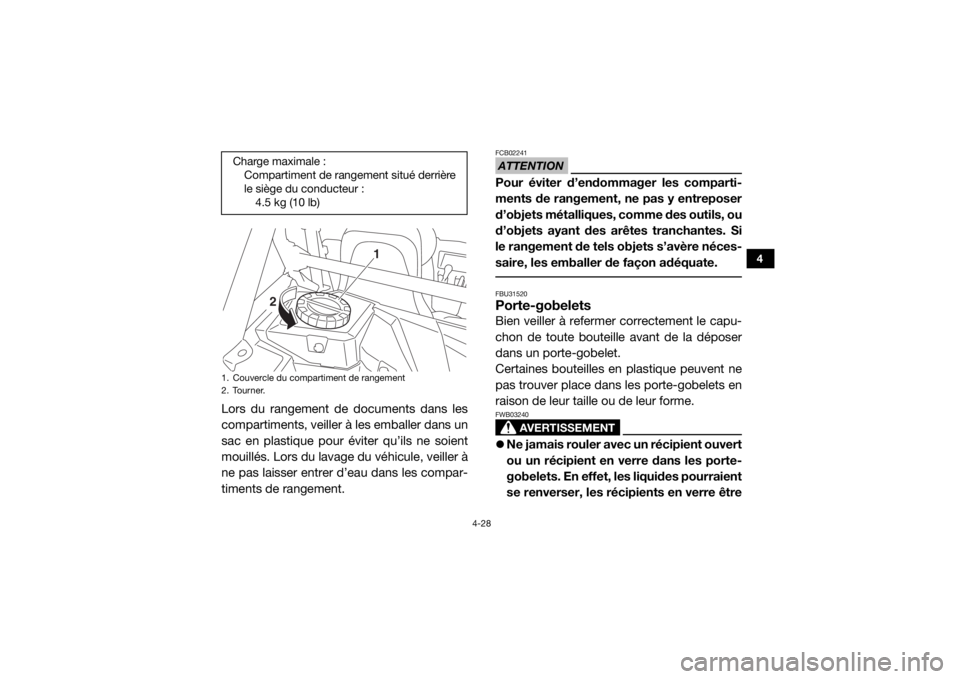

Pour accéder au compartiment de rangement
situé derrière le siège du conducteur, dépo-
ser le couvercle du compartiment de range-
ment. AVERTISSEMENT ! Les vapeurs
d’essence peuvent provoquer un incendie
ou une explosion. Pour éviter tout risque
de blessure corporelle ou mortelle, ne ja-
mais stocker de carburant ni de liquide in-
flammable dans ce compartiment de ran-
gement.
[FWB03230]
ATTENTION : Ne pas
dépasser la charge maximale de ce com-
partiment de rangement.
[FCB02090]
1. Compartiment de rangement
1. Compartiment de rangement
1
1
1. Compartiment de rangement
1
U2HC7LF0.book Page 27 Wednesday, October 7, 2015 12:11 PM

4-28
4
Lors du rangement de documents dans les
compartiments, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient
mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans les compar-
timents de rangement.
ATTENTIONFCB02241Pour éviter d’endommager les comparti-
ments de rangement, ne pas y entreposer
d’objets métalliques, comme des outils, ou
d’objets ayant des arêtes tranchantes. Si
le rangement de tels objets s’avère néces-
saire, les emballer de façon adéquate. FBU31520Porte-gobeletsBien veiller à refermer correctement le capu-
chon de toute bouteille avant de la déposer
dans un porte-gobelet.
Certaines bouteilles en plastique peuvent ne
pas trouver place dans les porte-gobelets en
raison de leur taille ou de leur forme.
AVERTISSEMENT
FWB03240 Ne jamais rouler avec un récipient ouvert
ou un récipient en ve rre dans les porte-
gobelets. En effet, les liquides pourraient
se renverser, les récipients en verre être
Charge maximale : Compartiment de rangement situé derrière
le siège du conducteur :4.5 kg (10 lb)1. Couvercle du compartiment de rangement
2. Tourner.
1
2
U2HC7LF0.book Page 28 Wednesday, October 7, 2015 12:11 PM

4-29
4
projetés et brisés, et blesser un occu-
pant lors d’un freinage brusque ou d’un
accident.
 N’y déposer que des récipients légers et
refermables. Tout autre objet risque de
blesser un occupant s’il était projeté lors
d’un freinage brusque ou d’un accident.
FBU35020Benne
AVERTISSEMENT
FWB03250Ne jamais transporter de passager dans
la benne.
 Ne pas dépasser les charges maximales
spécifiées. Une charge excessive pour-
rait provoquer une perte de contrôle en

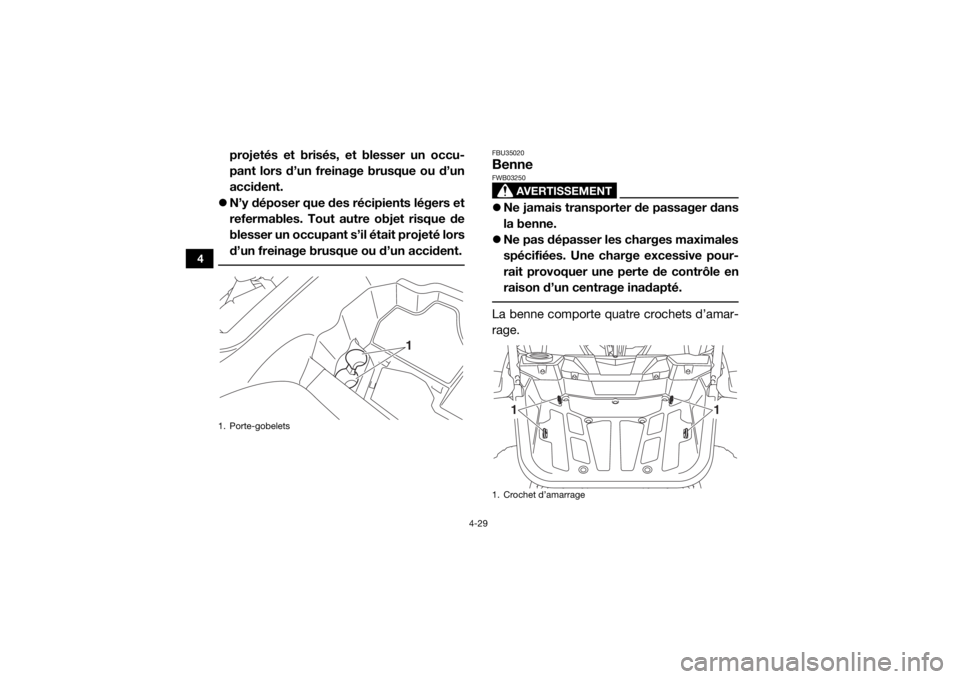

raison d’un centrage inadapté. La benne comporte quatre crochets d’amar-
rage.
1. Porte-gobelets
1
1. Crochet d’amarrage
1
1
U2HC7LF0.book Page 29 Wednesday, October 7, 2015 12:11 PM

4-30
4
Pour plus d’informations concernant la
charge, voir à la page 6-10.FBU35660Support de drapeauCe modèle est équipé d’un support de dra-
peau.
ATTENTIONFCB03010Ne pas utiliser le porte-drapeau comme
crochet de charge. FBU35031Réglage des combinés ressort-amor-
tisseur avantLes combinés ressort-amortisseur sont équi-
pés d’un écrou de réglage de la précontrainte
du ressort, d’une vis de réglage de la force
d’amortissement à la détente, d’un boulon de
réglage de la force d’amortissement à la com-
pression haute vitesse et d’une vis de réglage
de la force d’amortissement à la compression
basse vitesse.
AVERTISSEMENT
FWB02492Les organes de la suspension chauffent
lors de la conduite. Ne jamais toucher
des mains nues les vis de réglage de la
force d’amortissement à la compression
Charge maximale : 136.0 kg (300 lb)1. Support de drapeau
1
1
U2HC7LF0.book Page 30 Wednesday, October 7, 2015 12:11 PM

4-31
4
et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment
refroidir les organes de la suspension.
 Toujours régler les combinés ressort-
amortisseur gauche et droit à la même
position. Un réglage inégal risque d’en-
traîner une perte de la maniabilité et de
l’équilibre du véhicule, ce qui pourrait
être à l’origine d’un accident. ATTENTIONFCB00091Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maximum. N.B.En raison de différences dans la production,
le nombre total des déclics ou de tours du ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement. Le nom-
bre total de déclics ou de tours représente
toutefois la même plage de réglage. Afin
d’obtenir un réglage précis, il est préférable de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs
données, si nécessaire.
Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précon- trainte du ressort dans le sens (a) pour
augmenter la précontrainte de ressort et
donc durcir la suspension, et dans le
sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
U2HC7LF0.book Page 31 Wednesday, October 7, 2015 12:11 PM

4-32
4

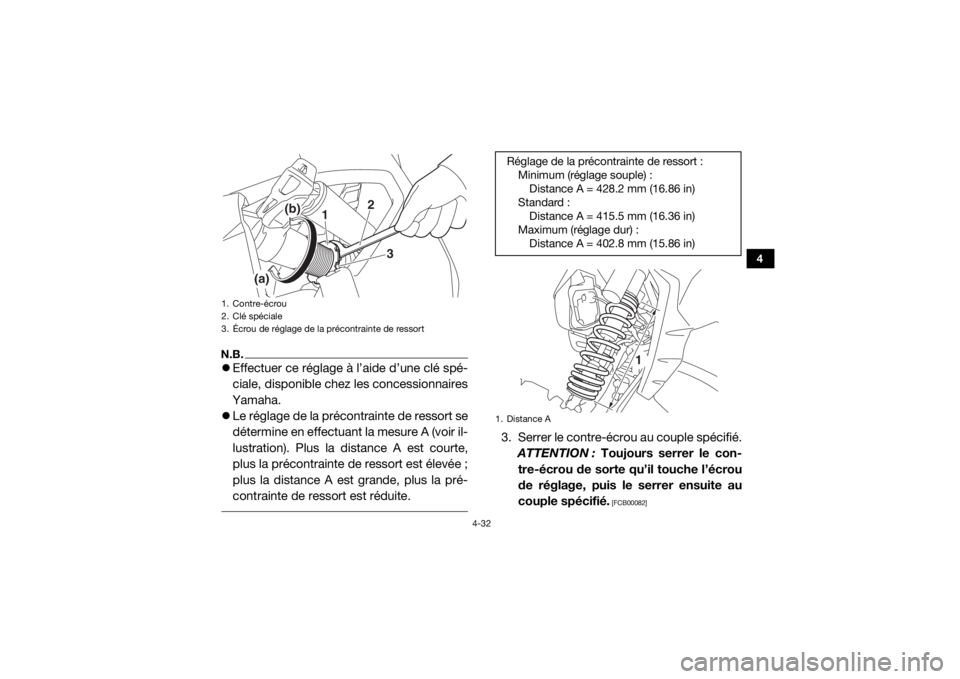

N.B.Effectuer ce réglage à l’aide d’une clé spé-
ciale, disponible chez les concessionnaires
Yamaha.
 Le réglage de la précontrainte de ressort se
détermine en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré-
contrainte de ressort est réduite.
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le con-
tre-écrou de sorte qu’il touche l’écrou
de réglage, puis le serrer ensuite au
couple spécifié.
[FCB00082]
1. Contre-écrou
2. Clé spéciale
3. Écrou de réglage de la précontrainte de ressort
2
1
3
(a)
(b)
Réglage de la précontrainte de ressort : Minimum (réglage souple) :Distance A = 428.2 mm (16.86 in)
Standard : Distance A = 415.5 mm (16.36 in)
Maximum (réglage dur) : Distance A = 402.8 mm (15.86 in)1. Distance A
1
U2HC7LF0.book Page 32 Wednesday, October 7, 2015 12:11 PM

4-33
4

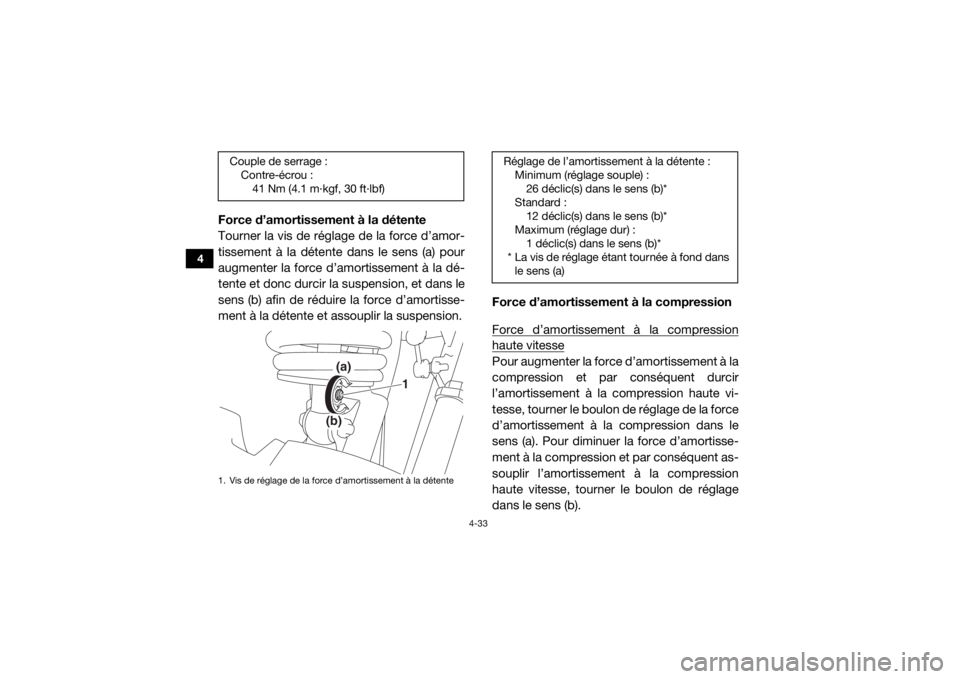

Force d’amortissement à la détente
Tourner la vis de réglage de la force d’amor-
tissement à la détente dans le sens (a) pour
augmenter la force d’amortissement à la dé-
tente et donc durcir la suspension, et dans le
sens (b) afin de réduire la force d’amortisse-
ment à la détente et assouplir la suspension. Force d’amortissement à la compression
Force d’amortissement à la compression
haute vitessePour augmenter la force d’amortissement à la
compression et par conséquent durcir
l’amortissement à la compression haute vi-
tesse, tourner le boulon de réglage de la force
d’amortissement à la compression dans le
sens (a). Pour diminue
r la force d’amortisse-
ment à la compression et par conséquent as-
souplir l’amortissement à la compression
haute vitesse, tourner le boulon de réglage
dans le sens (b).
Couple de serrage : Contre-écrou :41 Nm (4.1 m·kgf, 30 ft·lbf)1. Vis de réglage de la force d’amortissement à la détente
1
(a)(b)
Réglage de l’amortissement à la détente :Minimum (réglage souple) :26 déclic(s) dans le sens (b)*
Standard : 12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
U2HC7LF0.book Page 33 Wednesday, October 7, 2015 12:11 PM
