Page 41 of 146
41
4,5 kg

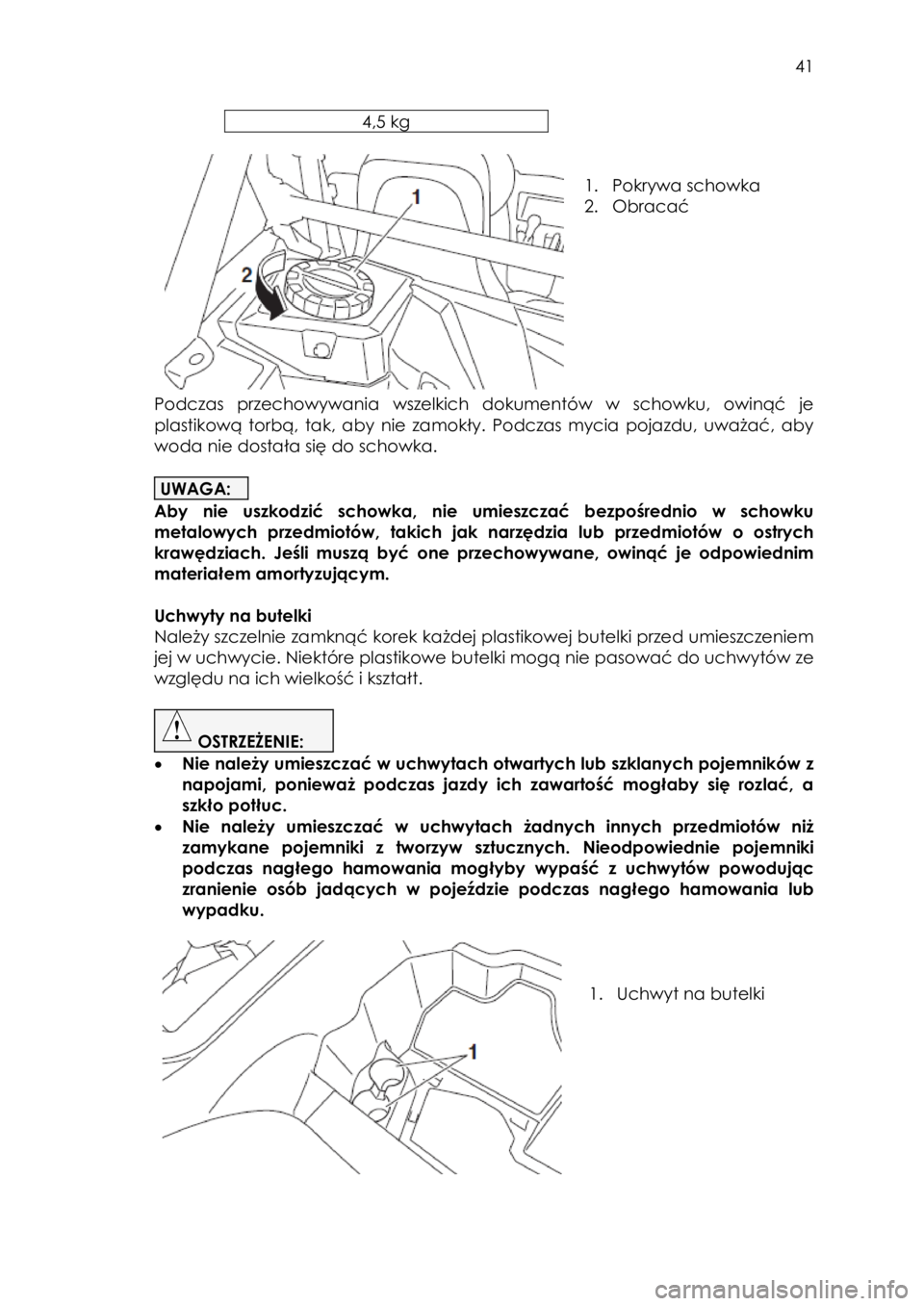

1. Pokrywa schowka
2. Obracać
Podczas przechowywania wszelkich dokumentów w schowku, owinąć je
plastikową torbą, tak, aby nie zamokły. Podczas mycia pojazdu, uważać, aby
woda nie dostała się do schowka.
UWAGA:
Aby nie uszkodzić schowka, nie umieszczać bezpośrednio w schowku
metalowych przedmiotów, takich jak narzędzia lub przedmiotów o ostrych
krawędziach. Jeśli muszą być one przechowywane, owinąć je odpowiednim
materiałem amortyzującym.
Uchwyty na butelki
Należy szczelnie zamknąć korek każdej plastikowej butelki przed umieszczeniem
jej w uchwycie. Niektóre plastikowe butelki mogą nie pasować do uchwytów ze
względu na ich wielkość i kształt.
OSTRZEŻENIE:
• Nie należy umieszczać w uchwytach otwartych lub szklanych pojemników z
napojami, ponieważ podczas jazdy ich zawartość mogłaby się rozlać, a
szkło potłuc.
• Nie należy umieszczać w uchwytach żadnych innych przedmiotów niż
zamykane pojemniki z tworzyw sztucznych. Nieodpowiednie pojemniki
podczas nagłego hamowania mogłyby wypaść z uchwytów powodując
zranienie osób jadących w pojeździe podczas nagłego hamowania lub
wypadku.
1. Uchwyt na butelki
!
Page 42 of 146
42

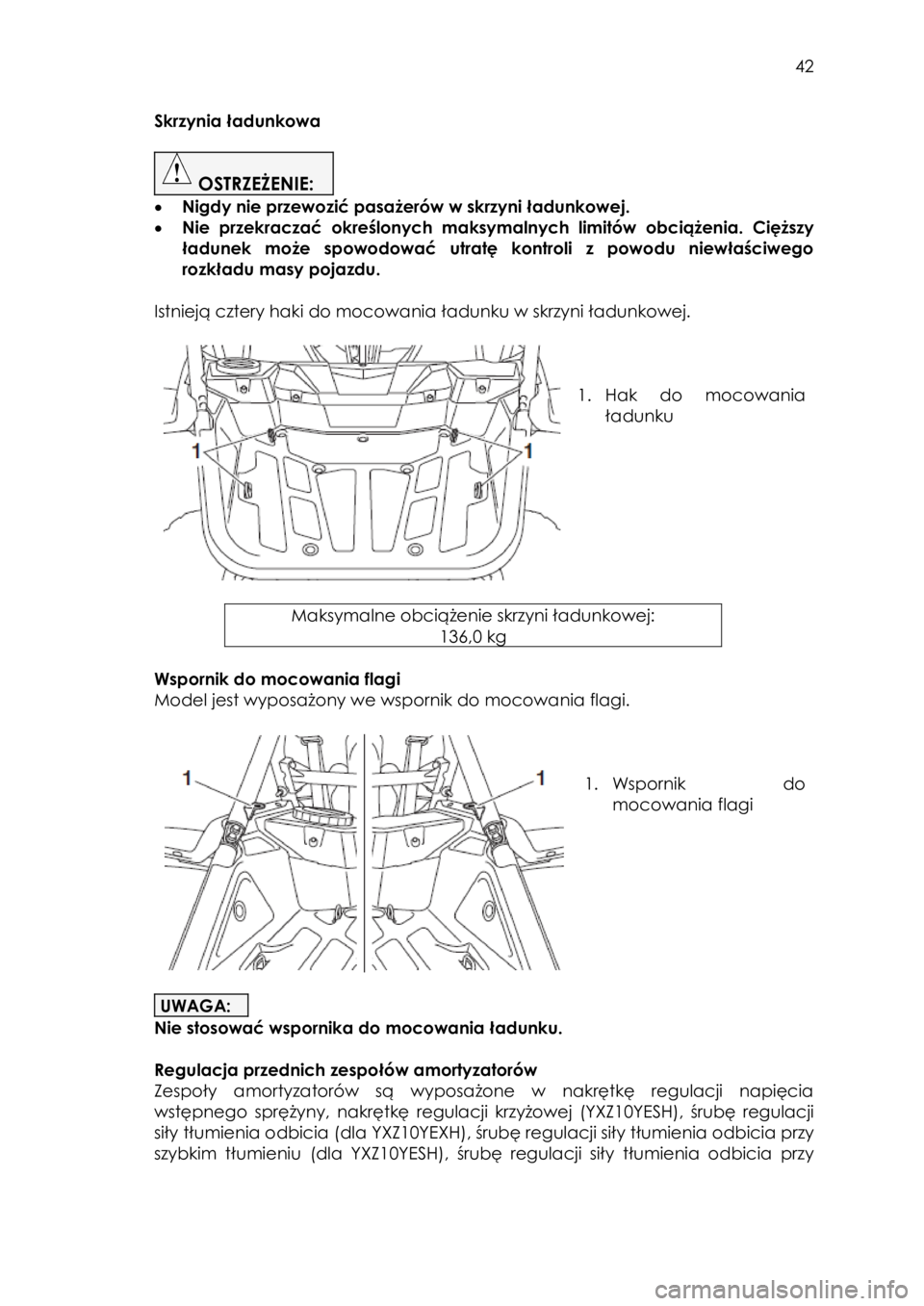

Skrzynia ładunkowa
OSTRZEŻENIE:
• Nigdy nie przewozić pasażerów w skrzyni ładunkowej.
• Nie przekraczać określonych maksymalnych limitów obciążenia. Cięższy
ładunek może spowodować utratę kontroli z powodu niewłaściwego
rozkładu masy pojazdu.
Istnieją cztery haki do mocowania ładunku w skrzyni ładunkowej.
1. Hak do mocowania
ładunku
Maksymalne obciążenie skrzyni ładunkowej:
136,0 kg
Wspornik do mocowania flagi
Model jest wyposażony we wspornik do mocowania flagi.
1. Wspornik do
mocowania flagi
UWAGA:
Nie stosować wspornika do mocowania ładunku.
Regulacja przednich zespołów amortyzatorów
Zespoły amortyzatorów są wyposażone w nakrętkę regulacji napięcia
wstępnego sprężyny, nakrętkę regulacji krzyżowej (YXZ10YESH), śrubę regulacji
siły tłumienia odbicia (dla YXZ10YEXH), śrubę regulacji siły tłumienia odbicia przy
szybkim tłumieniu (dla YXZ10YESH), śrubę regulacji siły tłumienia odbicia przy !
Page 43 of 146
43
wolnym tłumieniu (dla YXZ10YESH), śrubę regulacji siły tłumienia dobicia przy
szybkim tłumieniu i śrubę regulacji siły tłumienia dobicia przy wolnym tłumieniu.
OSTRZEŻENIE:
• Elementy zawieszenia nagrzewają się podczas pracy. Nigdy nie należy
dotykać śruby regulacji siły tłumienia dobicia i śruby regulacji siły tłumienia
odbicia oraz zbiornika oleju gołymi rękami, aż ostygną elementy
zawieszenia.
• Należy regulować zespoły amortyzatorów na lewej i prawej stronie do tego
samego ustawienia. Nierówna regulacja może spowodować gorsze
prowadzenie i utratę stabilności, co może doprowadzić do wypadku.
UWAGA:
Nie należy próbować obracać mechanizmu regulacyjnego poza maksymalne
lub minimalne ustawienia.
WSKAZÓWKA
Chociaż łączna liczba kliknięć lub obrotów mechanizmu regulacji siły tłumienia
może nie zawsze zgadzać się z powyższą specyfikacją, ze względu na małe
różnice produkcyjne, rzeczywista liczba kliknięć lub obrotów zawsze przedstawia
cały zakres regulacji. W celu uzyskania precyzyjnej regulacji, byłoby wskazane,
aby sprawdzić liczbę kliknięć lub obrotów każdego mechanizmu regulacji siły
tłumienia i zmodyfikować dane, jeśli to konieczne.

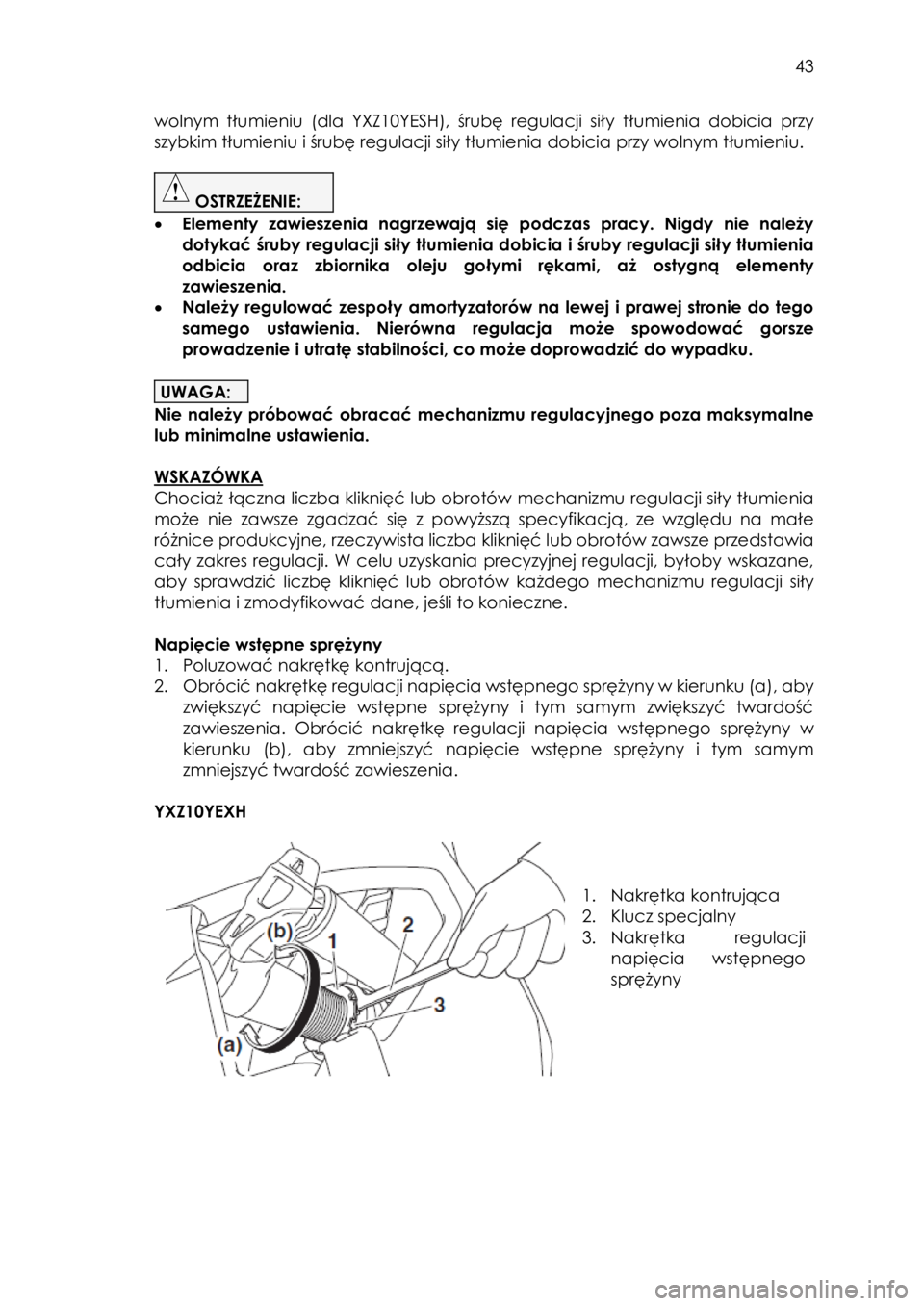

Napięcie wstępne sprężyny
1. Poluzować nakrętkę kontrującą.
2. Obrócić nakrętkę regulacji napięcia wstępnego sprężyny w kierunku (a), aby
zwiększyć napięcie wstępne sprężyny i tym samym zwiększyć twardość
zawieszenia. Obrócić nakrętkę regulacji napięcia wstępnego sprężyny w
kierunku (b), aby zmniejszyć napięcie wstępne sprężyny i tym samym
zmniejszyć twardość zawieszenia.
YXZ10YEXH
1. Nakrętka kontrująca
2. Klucz specjalny
3. Nakrętka regulacji
napięcia wstępnego
sprężyny
!
Page 44 of 146
44

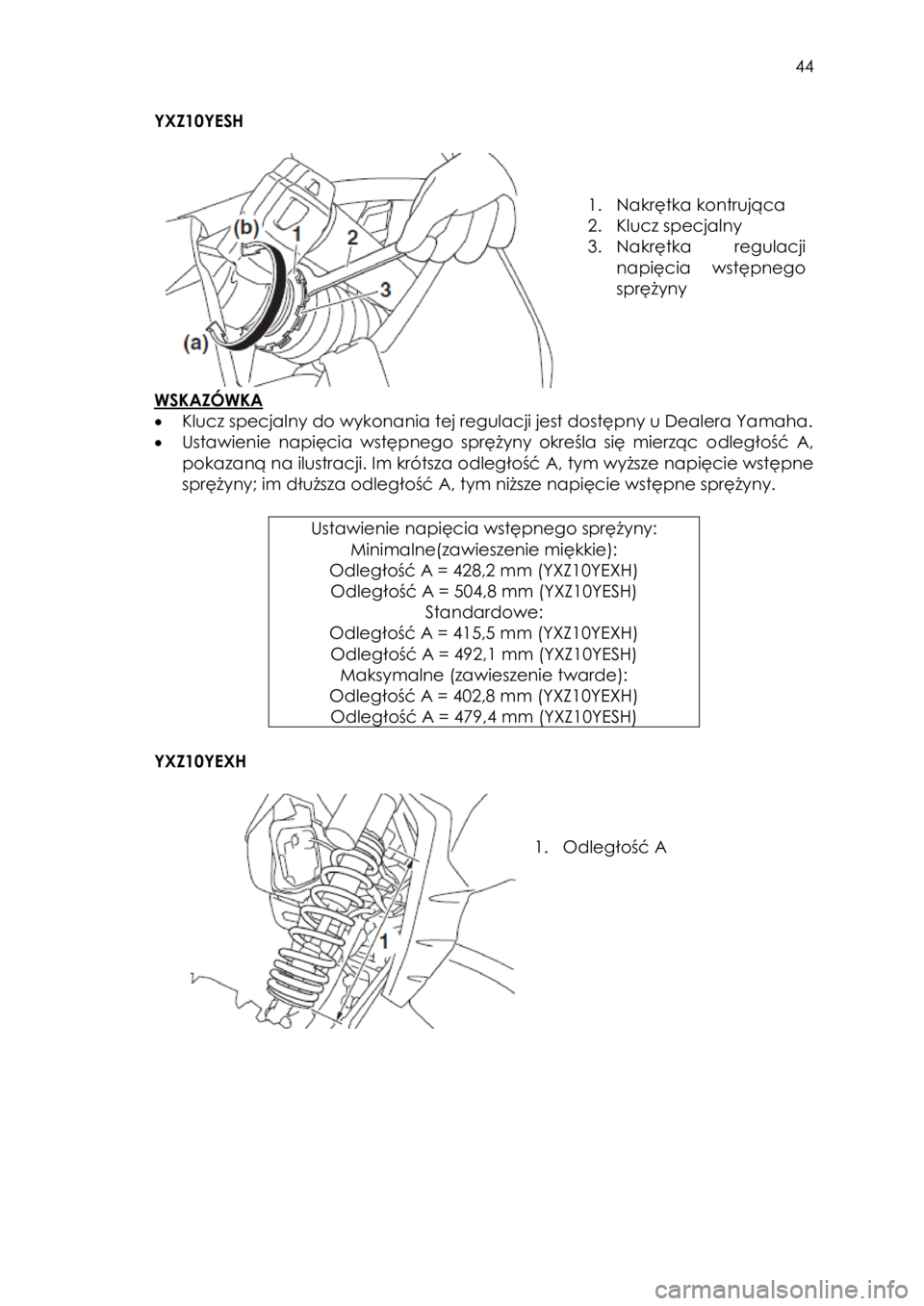

YXZ10YESH
1. Nakrętka kontrująca
2. Klucz specjalny
3. Nakrętka regulacji
napięcia wstępnego
sprężyny
WSKAZÓWKA
• Klucz specjalny do wykonania tej regulacji jest dostępny u Dealera Yamaha.
• Ustawienie napięcia wstępnego sprężyny określa się mierząc odległość A,
pokazaną na ilustracji. Im krótsza odległość A, tym wyższe napięcie wstępne
sprężyny; im dłuższa odległość A, tym niższe napięcie wstępne sprężyny.
Ustawienie napięcia wstępnego sprężyny:
Minimalne(zawieszenie miękkie):
Odległość A = 428,2 mm (YXZ10YEXH)
Odległość A = 504,8 mm (YXZ10YESH)
Standardowe:
Odległość A = 415,5 mm (YXZ10YEXH)
Odległość A = 492,1 mm (YXZ10YESH)
Maksymalne (zawieszenie twarde):
Odległość A = 402,8 mm (YXZ10YEXH)
Odległość A = 479,4 mm (YXZ10YESH)
YXZ10YEXH
1. Odległość A

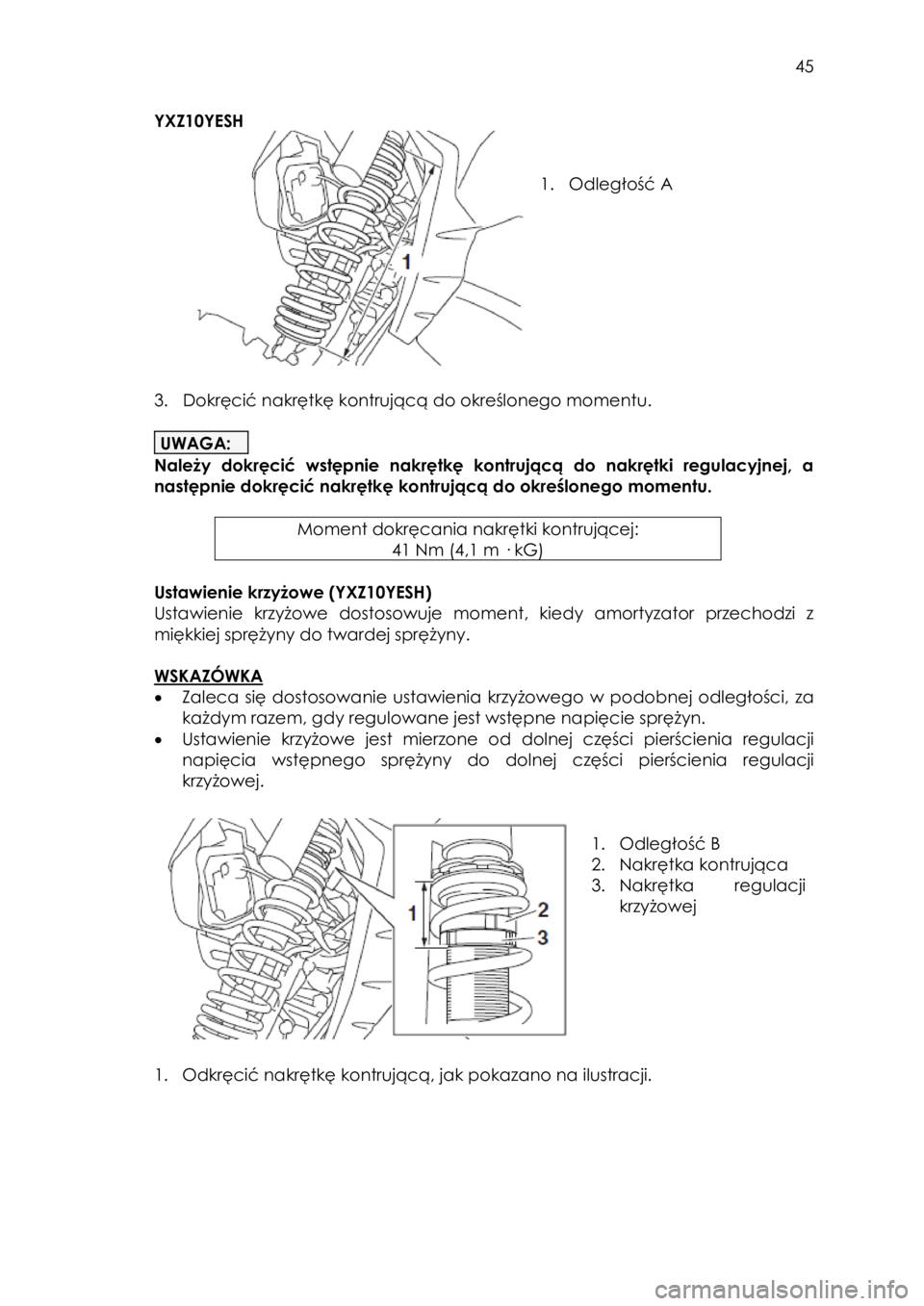

Page 45 of 146
45
YXZ10YESH
1. Odległość A
3. Dokręcić nakrętkę kontrującą do określonego momentu.
UWAGA:
Należy dokręcić wstępnie nakrętkę kontrującą do nakrętki regulacyjnej, a
następnie dokręcić nakrętkę kontrującą do określonego momentu.
Moment dokręcania nakrętki kontrującej:
41 Nm (4,1 m · kG)
Ustawienie krzyżowe (YXZ10YESH)
Ustawienie krzyżowe dostosowuje moment, kiedy amortyzator przechodzi z
miękkiej sprężyny do twardej sprężyny.
WSKAZÓWKA
• Zaleca się dostosowanie ustawienia krzyżowego w podobnej odległości, za
każdym razem, gdy regulowane jest wstępne napięcie sprężyn.
• Ustawienie krzyżowe jest mierzone od dolnej części pierścienia regulacji
napięcia wstępnego sprężyny do dolnej części pierścienia regulacji
krzyżowej.
1. Odległość B
2. Nakrętka kontrująca
3. Nakrętka regulacji
krzyżowej
1. Odkręcić nakrętkę kontrującą, jak pokazano na ilustracji.
Page 46 of 146
46

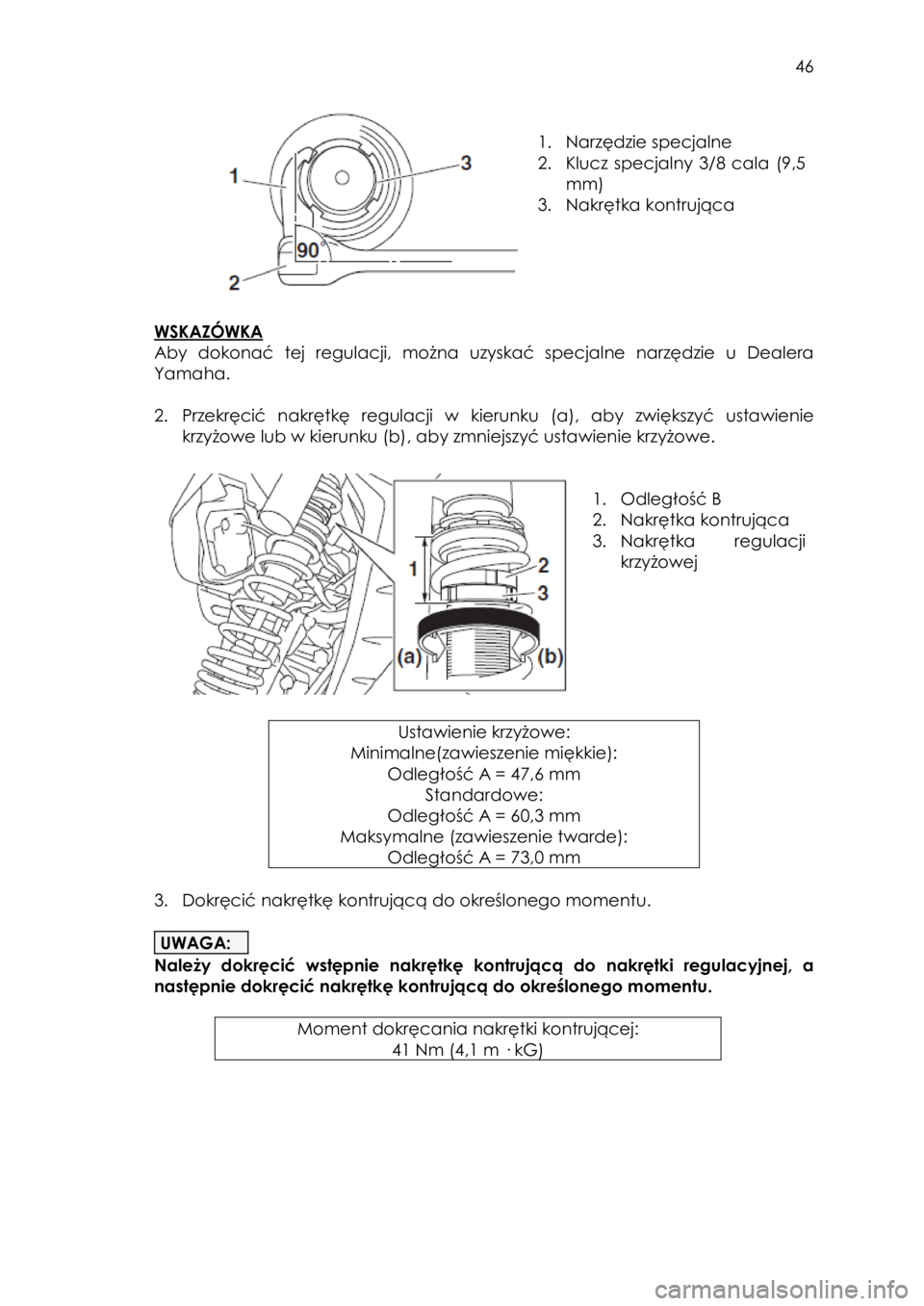

1. Narzędzie specjalne
2. Klucz specjalny 3/8 cala (9,5
mm)
3. Nakrętka kontrująca
WSKAZÓWKA
Aby dokonać tej regulacji, można uzyskać specjalne narzędzie u Dealera
Yamaha.
2. Przekręcić nakrętkę regulacji w kierunku (a), aby zwiększyć ustawienie
krzyżowe lub w kierunku (b), aby zmniejszyć ustawienie krzyżowe.
1. Odległość B
2. Nakrętka kontrująca
3. Nakrętka regulacji
krzyżowej
Ustawienie krzyżowe:
Minimalne(zawieszenie miękkie):
Odległość A = 47,6 mm
Standardowe:
Odległość A = 60,3 mm
Maksymalne (zawieszenie twarde):
Odległość A = 73,0 mm
3. Dokręcić nakrętkę kontrującą do określonego momentu.
UWAGA:
Należy dokręcić wstępnie nakrętkę kontrującą do nakrętki regulacyjnej, a
następnie dokręcić nakrętkę kontrującą do określonego momentu.
Moment dokręcania nakrętki kontrującej:
41 Nm (4,1 m · kG)
Page 47 of 146
47

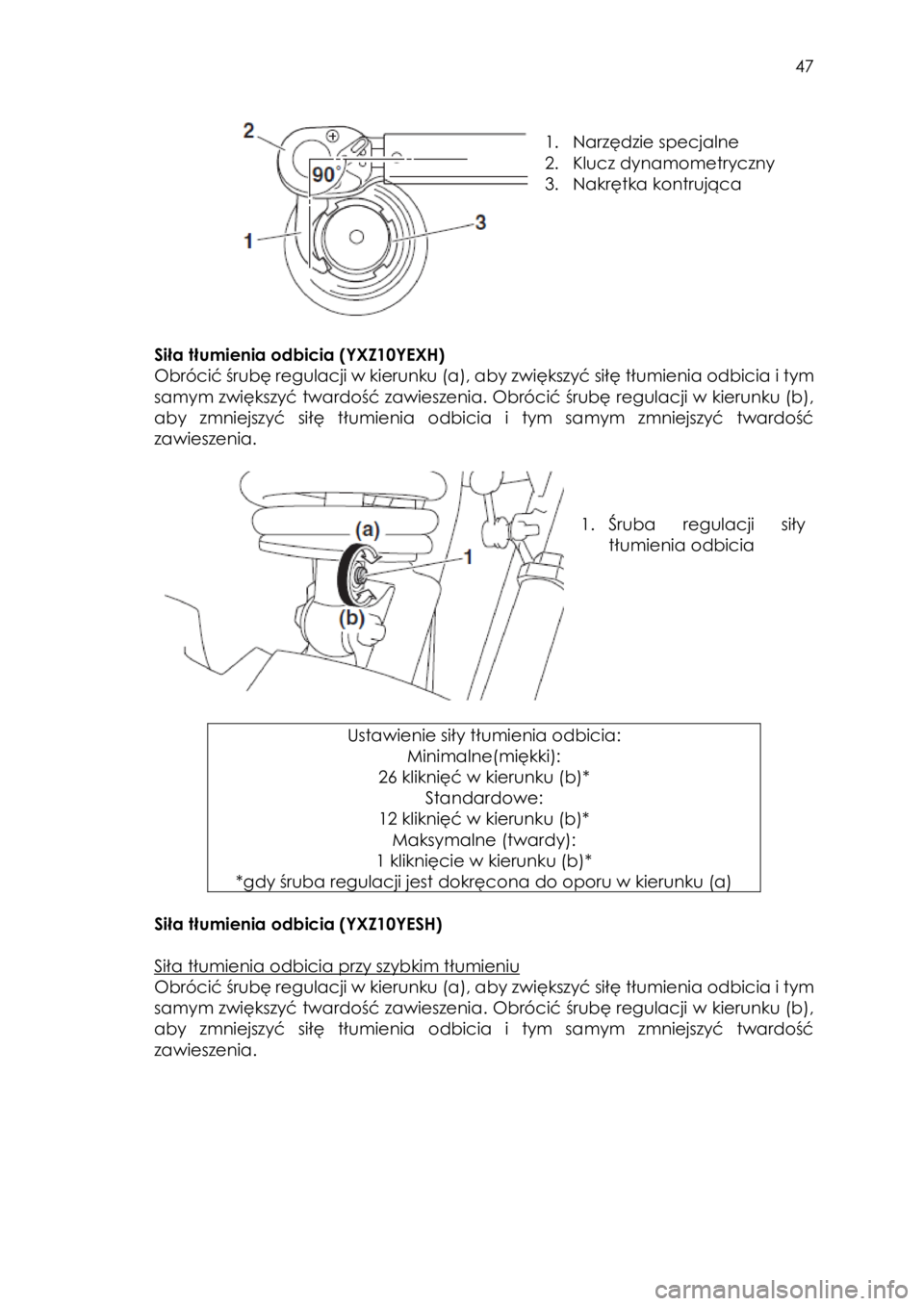

1. Narzędzie specjalne
2. Klucz dynamometryczny
3. Nakrętka kontrująca
Siła tłumienia odbicia (YXZ10YEXH)
Obrócić śrubę regulacji w kierunku (a), aby zwiększyć siłę tłumienia odbicia i tym
samym zwiększyć twardość zawieszenia. Obrócić śrubę regulacji w kierunku (b),
aby zmniejszyć siłę tłumienia odbicia i tym samym zmniejszyć twardość
zawieszenia.
1. Śruba regulacji siły
tłumienia odbicia
Ustawienie siły tłumienia odbicia:
Minimalne(miękki):
26 kliknięć w kierunku (b)*
Standardowe:
12 kliknięć w kierunku (b)*
Maksymalne (twardy):
1 kliknięcie w kierunku (b)*
*gdy śruba regulacji jest dokręcona do oporu w kierunku (a)
Siła tłumienia odbicia (YXZ10YESH)
Siła tłumienia odbicia przy szybkim tłumieniu
Obrócić śrubę regulacji w kierunku (a), aby zwiększyć siłę tłumienia odbicia i tym
samym zwiększyć twardość zawieszenia. Obrócić śrubę regulacji w kierunku (b),
aby zmniejszyć siłę tłumienia odbicia i tym samym zmniejszyć twardość
zawieszenia.
Page 48 of 146
48

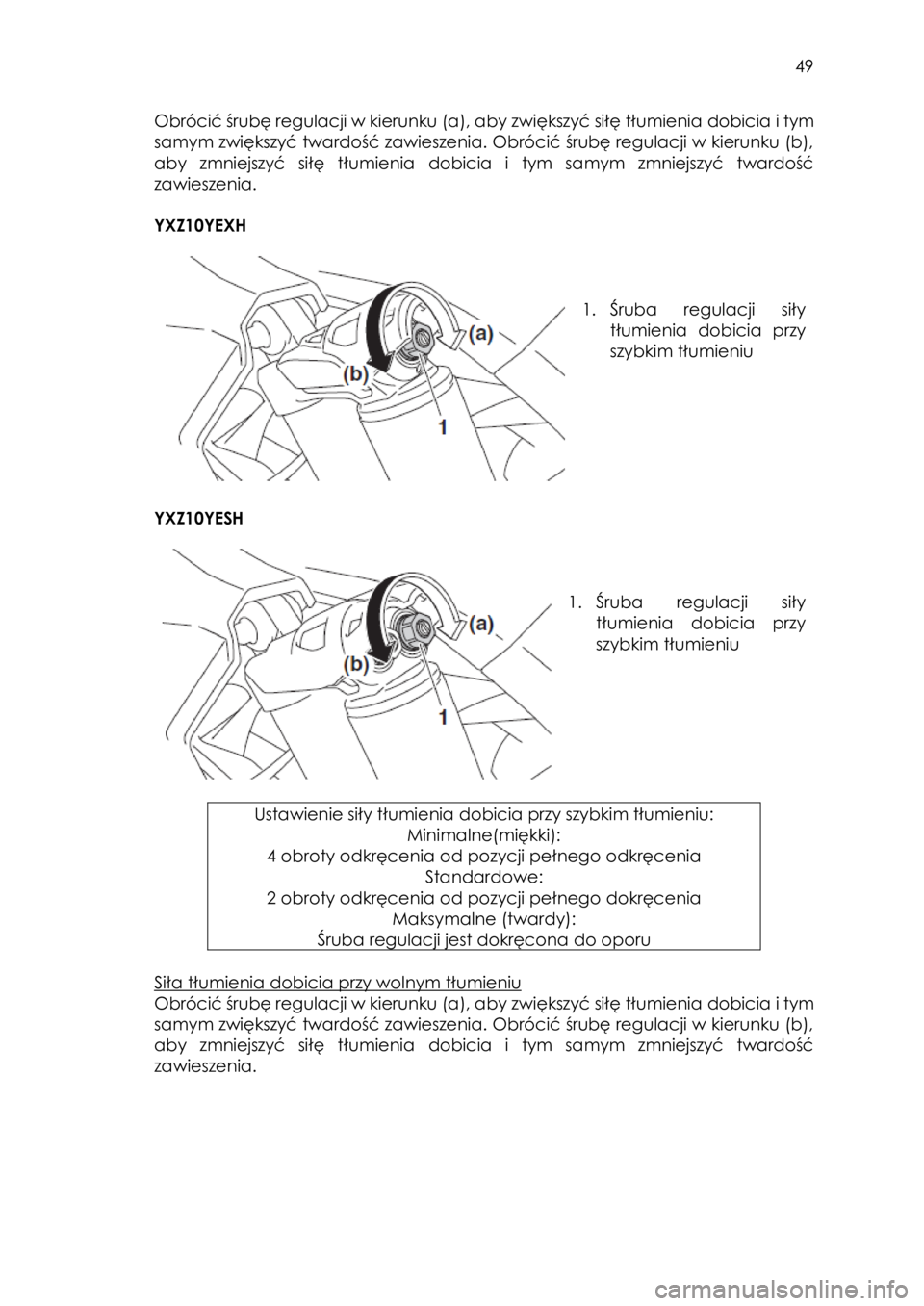

1. Śruba regulacji siły
tłumienia odbicia przy
szybkim tłumieniu
Ustawienie siły tłumienia odbicia przy szybkim tłumieniu:
Minimalne(miękki):
4 obroty odkręcenia od pozycji pełnego odkręcenia
Standardowe:
2 obroty odkręcenia od pozycji pełnego dokręcenia
Maksymalne (twardy):
Śruba regulacji jest dokręcona do oporu
Siła tłumienia odbicia przy wolnym tłumieniu
Obrócić śrubę regulacji w kierunku (a), aby zwiększyć siłę tłumienia odbicia i tym
samym zwiększyć twardość zawieszenia. Obrócić śrubę regulacji w kierunku (b),
aby zmniejszyć siłę tłumienia odbicia i tym samym zmniejszyć twardość
zawieszenia.
1. Śruba regulacji siły
tłumienia odbicia przy
wolnym tłumieniu
Ustawienie siły tłumienia dobicia przy wolnym tłumieniu:
Minimalne(miękki):
4 obroty odkręcenia od pozycji pełnego dokręcenia
Standardowe:
2 obroty odkręcenia od pozycji pełnego dokręcenia
Maksymalne (twardy):
Śruba regulacji jest dokręcona do oporu
Siła tłumienia dobicia
Siła tłumienia dobicia przy szybkim tłumieniu
Page 49 of 146
49
Obrócić śrubę regulacji w kierunku (a), aby zwiększyć siłę tłumienia dobicia i tym
samym zwiększyć twardość zawieszenia. Obrócić śrubę regulacji w kierunku (b),
aby zmniejszyć siłę tłumienia dobicia i tym samym zmniejszyć twardość
zawieszenia.
YXZ10YEXH
1. Śruba regulacji siły
tłumienia dobicia przy
szybkim tłumieniu
YXZ10YESH
1. Śruba regulacji siły
tłumienia dobicia przy
szybkim tłumieniu
Ustawienie siły tłumienia dobicia przy szybkim tłumieniu:
Minimalne(miękki):
4 obroty odkręcenia od pozycji pełnego odkręcenia
Standardowe:
2 obroty odkręcenia od pozycji pełnego dokręcenia
Maksymalne (twardy):
Śruba regulacji jest dokręcona do oporu
Siła tłumienia dobicia przy wolnym tłumieniu
Obrócić śrubę regulacji w kierunku (a), aby zwiększyć siłę tłumienia dobicia i tym
samym zwiększyć twardość zawieszenia. Obrócić śrubę regulacji w kierunku (b),
aby zmniejszyć siłę tłumienia dobicia i tym samym zmniejszyć twardość
zawieszenia.
Page 50 of 146
50

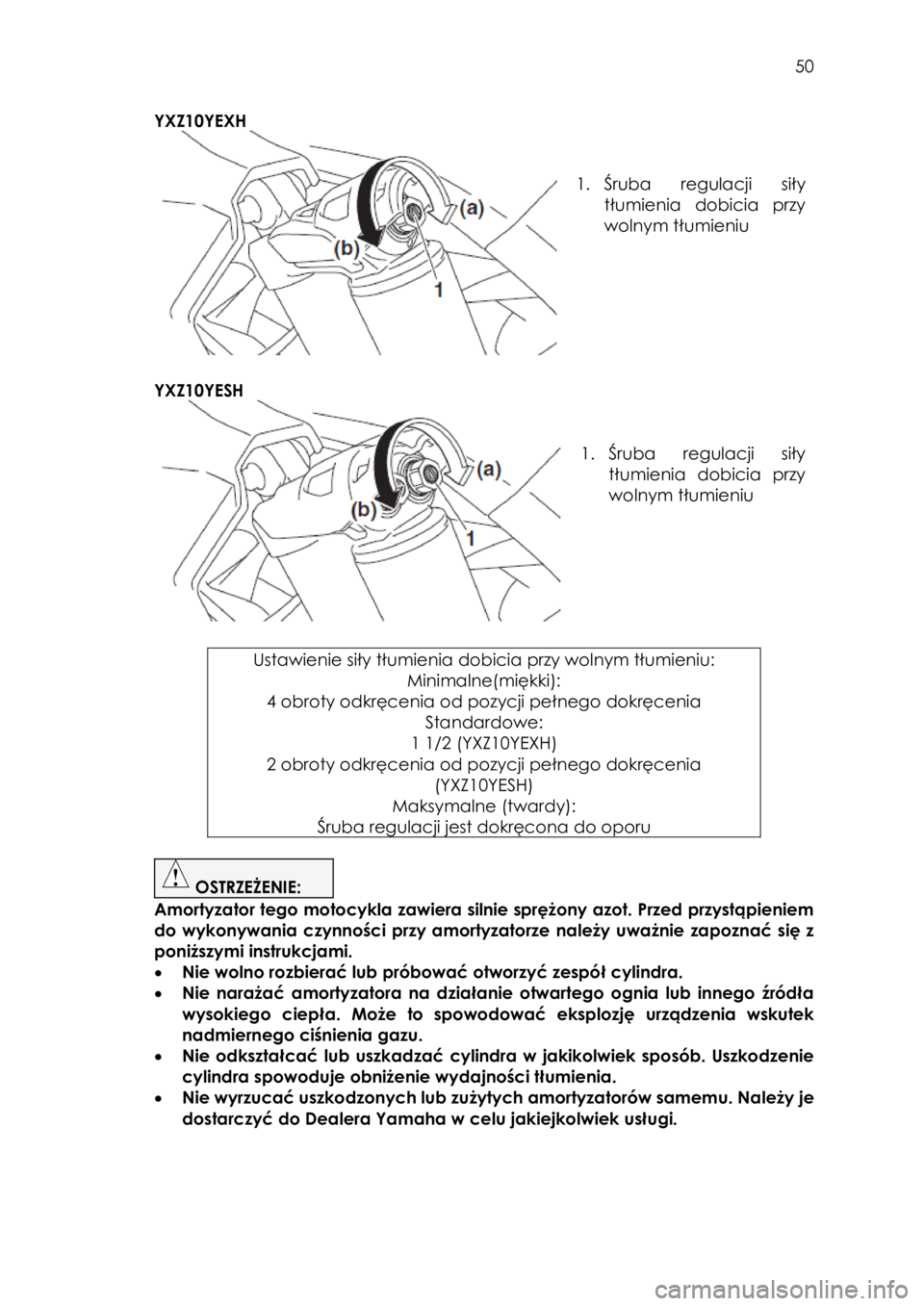

YXZ10YEXH
1. Śruba regulacji siły
tłumienia dobicia przy
wolnym tłumieniu
YXZ10YESH
1. Śruba regulacji siły
tłumienia dobicia przy
wolnym tłumieniu
Ustawienie siły tłumienia dobicia przy wolnym tłumieniu:
Minimalne(miękki):
4 obroty odkręcenia od pozycji pełnego dokręcenia
Standardowe:
1 1/2 (YXZ10YEXH)
2 obroty odkręcenia od pozycji pełnego dokręcenia
(YXZ10YESH)
Maksymalne (twardy):
Śruba regulacji jest dokręcona do oporu
OSTRZEŻENIE:
Amortyzator tego motocykla zawiera silnie sprężony azot. Przed przystąpieniem
do wykonywania czynności przy amortyzatorze należy uważnie zapoznać się z
poniższymi instrukcjami.
• Nie wolno rozbierać lub próbować otworzyć zespół cylindra.
• Nie narażać amortyzatora na działanie otwartego ognia lub innego źródła
wysokiego ciepła. Może to spowodować eksplozję urządzenia wskutek
nadmiernego ciśnienia gazu.
• Nie odkształcać lub uszkadzać cylindra w jakikolwiek sposób. Uszkodzenie
cylindra spowoduje obniżenie wydajności tłumienia.
• Nie wyrzucać uszkodzonych lub zużytych amortyzatorów samemu. Należy je
dostarczyć do Dealera Yamaha w celu jakiejkolwiek usługi.
!
