8-27
8
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha. 7. Enduire le joint torique de la nouvelle car-touche du filtre à huile d’une fine couche
d’huile moteur propre.N.B.S’assurer que le joint torique est bien logé
dans son siège.
8. Mettre la cartouche du filtre à huile neuveen place, puis la serrer au couple spéci-
fié.

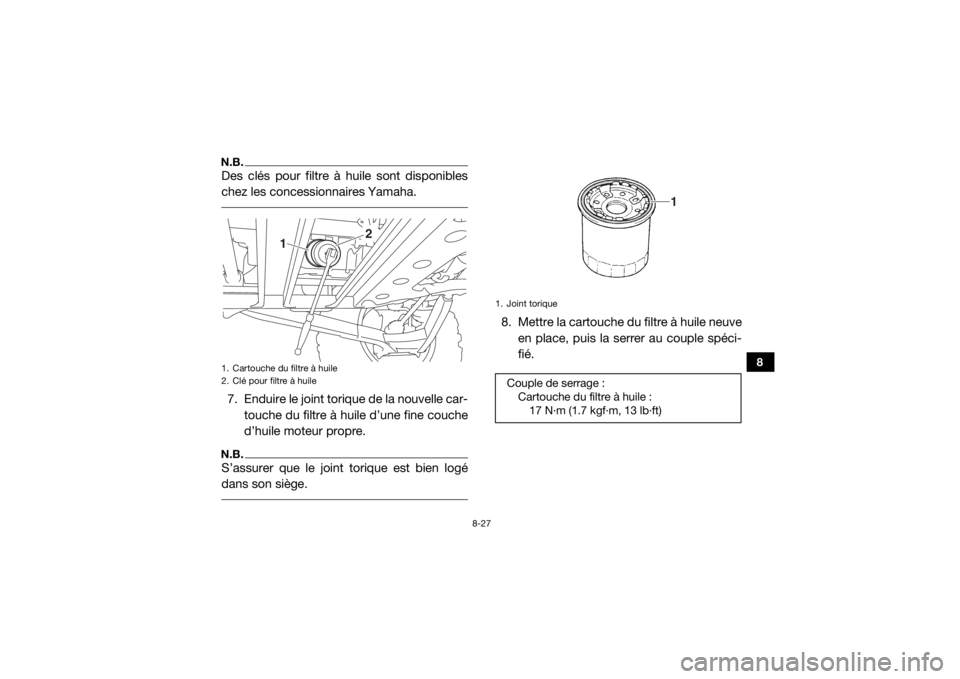

1. Cartouche du filtre à huile
2. Clé pour filtre à huile
2
1
1. Joint toriqueCouple de serrage :Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
1
UB5H7AF0.book Page 27 Wednesday, July 4, 2018 2:23 PM

8-28
8
9. Suivre les étapes 10–20 de la section“Remplacement de l’huile moteur” pour
la procédure de remplissage d’huile.
10. Remettre en place la partie avant du ca- che inférieur central en la faisant glisser
comme illustré, puis accrocher les côtés
gauche et droit du cache inférieur central.

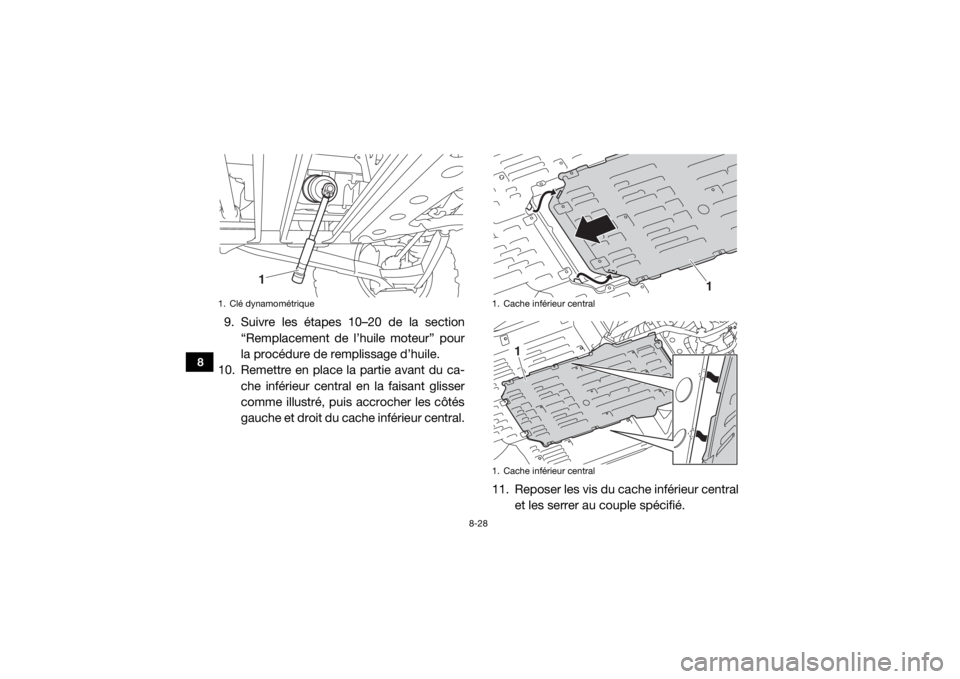

11. Reposer les vis du cache inférieur centralet les serrer au couple spécifié.1. Clé dynamométrique
1
1. Cache inférieur central
1. Cache inférieur central
1
1
UB5H7AF0.book Page 28 Wednesday, July 4, 2018 2:23 PM

8-29
8
12. Reposer le cache inférieur arrière et lefixer à l’aide des vis, puis serrer ces der-
nières au couple spécifié.

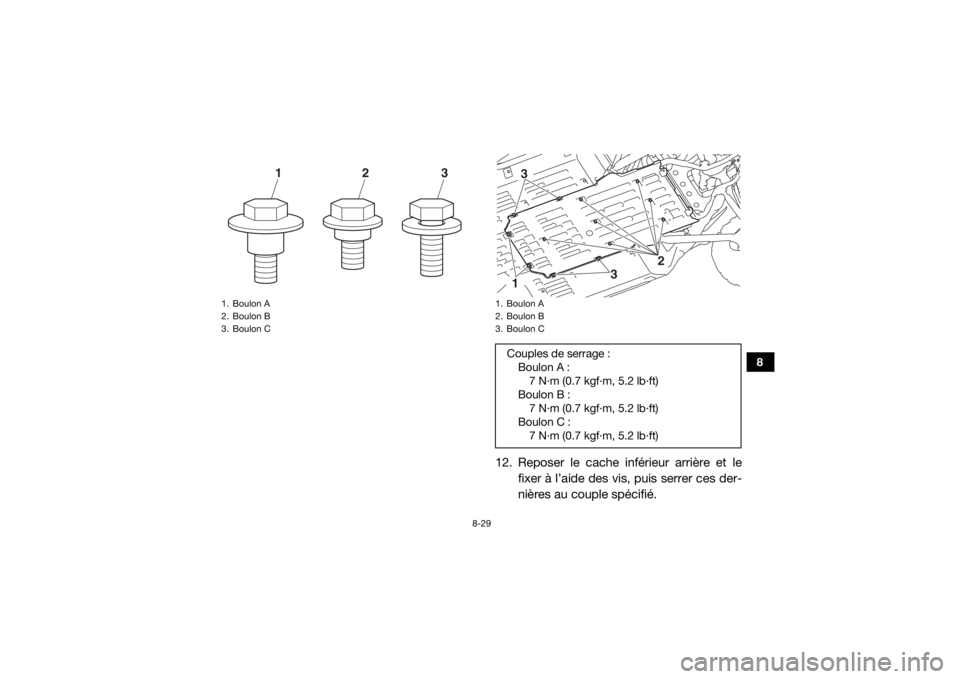

1. Boulon A
2. Boulon B
3. Boulon C
1
2
3
1. Boulon A
2. Boulon B
3. Boulon CCouples de serrage :Boulon A :7 N·m (0.7 kgf·m, 5.2 lb·ft)
Boulon B : 7 N·m (0.7 kgf·m, 5.2 lb·ft)
Boulon C : 7 N·m (0.7 kgf·m, 5.2 lb·ft)1
3
2
3
UB5H7AF0.book Page 29 Wednesday, July 4, 2018 2:23 PM

8-30
8
13. Reposer les vis du cache latéral et lesserrer au couple spécifié.
FBU35107Huile de boîte de vitessesContrôler le niveau d’huile et remplacer l’huile
de boîte de vitesses aux fréquences spéci-
fiées dans le tableau général d’entretien et de
graissage.

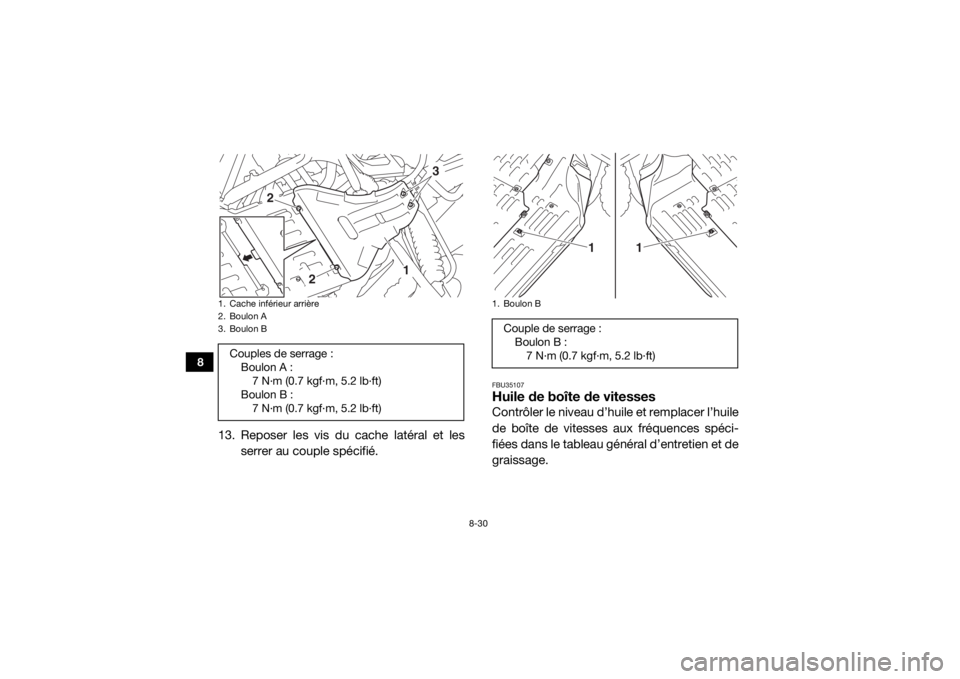

1. Cache inférieur arrière
2. Boulon A
3. Boulon BCouples de serrage :Boulon A :7 N·m (0.7 kgf·m, 5.2 lb·ft)
Boulon B : 7 N·m (0.7 kgf·m, 5.2 lb·ft)
3
1
2
2
1. Boulon BCouple de serrage :Boulon B :7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
1
UB5H7AF0.book Page 30 Wednesday, July 4, 2018 2:23 PM

8-31
8
ATTENTIONFCB02910Lors de la vérification ou du changement
de l’huile de boîte de vitesses, s’assurer
qu’aucun corps étranger ne pénètre dans
la boîte de vitesses. Si nécessaire, net-
toyer le bouchon de re mplissage et autour. Contrôle du niveau d’huile de boîte de vi-
tesses
1. Stationner le véhicule sur une surface de niveau.
2. Déposer le cache B. (Voir page 8-13.) 3. Retirer le bouchon de remplissage de la
boîte de vitesses, essuyer la jauge
d’huile, le remettre dans la boîte de vi-
tesses (sans le visser) , puis le retirer de
nouveau.Huile recommandée : YA M A L U B ESAE 5W-30, 10W-30, 10W-40, 15W-40,
20W-40 ou 20W-50
Quantité d’huile : 1.50 L (1.59 US qt, 1.32 Imp.qt)

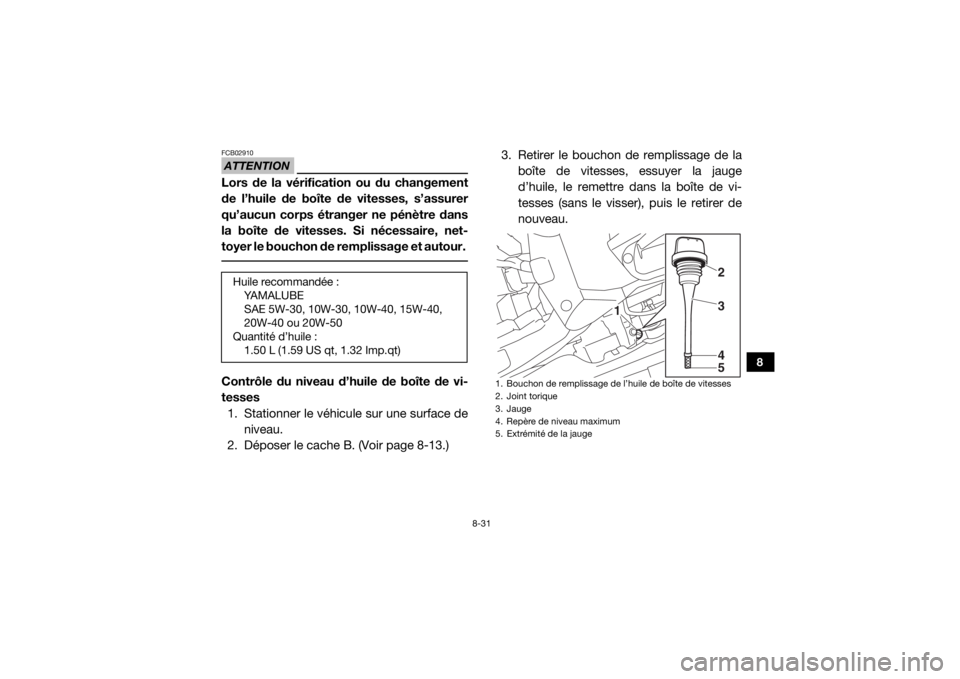

1. Bouchon de remplissage de l’huile de boîte de vitesses
2. Joint torique
3. Jauge
4. Repère de niveau maximum
5. Extrémité de la jauge
1 3
245
UB5H7AF0.book Page 31 Wednesday, July 4, 2018 2:23 PM

8-32
8
N.B.Le niveau d’huile de boîte de vitesses doit se
situer entre l’extrémité de la jauge d’huile et le
repère de niveau maximum. 4. Si le niveau d’huile ne dépasse pas l’ex-trémité de la jauge, ajouter de l’huile.N.B.Ajouter une quantité suffisante pour atteindre
le repère de niveau maximum, mais ne pas
trop remplir. 5. Contrôler l’état du joint torique et le rem-placer s’il est abîmé.
6. Remettre en place le bouchon de rem-
plissage de la boîte de vitesses.
7. Remettre le cache en place.
Remplacement de l’huile de boîte de vi-
tesses 1. Placer un bac récupérateur d’huile sous le carter de boîte de vitesses afin de re-
cueillir l’huile usagée. 2. Retirer le bouchon de remplissage de la
boîte de vitesses.
3. Retirer le boulon de vidange de la boîte de vitesses et le joint.
N.B.L’huile s’écoule dès que le boulon de vidange
est desserré. Veiller à ne pas perdre le bou-

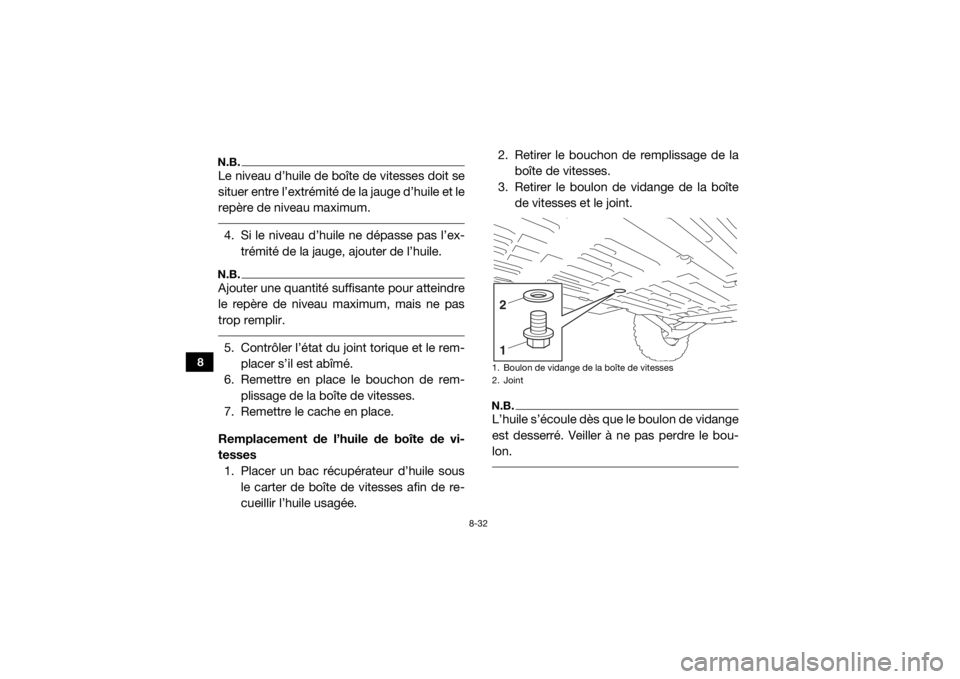

lon. 1. Boulon de vidange de la boîte de vitesses
2. Joint2
1
UB5H7AF0.book Page 32 Wednesday, July 4, 2018 2:23 PM

8-33
8
4. Après avoir vidangé l’huile, reposer leboulon de vidange de la boîte de vitesses
et un joint neuf.
5. Serrer le boulon de vidange au couple spécifié.
6. Contrôler l’état du joint torique et le rem- placer s’il est abîmé.
7. Remplir la boîte de vitesses de la quantité d’huile recommandée spécifiée.
8. Remettre en place le bouchon de rem-
plissage de la boîte de vitesses.
9. Démarrer le moteur et le laisser tourner au ralenti tout en vérifiant l’absence de
fuite d’huile.
10. Arrêter le moteur et vérifier le niveau d’huile une dernière fois.
FBU36053Huile de couple conique arrièreContrôler le niveau d’huile et remplacer l’huile
de couple conique arrière aux fréquences
spécifiées dans le tableau général d’entretien
et de graissage.ATTENTIONFCB03590Lors de la vérification ou du changement
de l’huile de couple conique arrière, s’as-
surer qu’aucun corps étranger ne pénètre
dans le carter de couple conique. Au be-
soin, nettoyer le bouchon de remplissage
de l’huile du couple conique arrière et
autour.
Couple de serrage :Boulon de vidange de la boîte de vitesses :20 N·m (2.0 kgf·m, 15 lb·ft)
Huile recommandée :Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.47 L (0.50 US qt, 0.41 Imp.qt)
UB5H7AF0.book Page 33 Wednesday, July 4, 2018 2:23 PM

8-34
8
N.B.Si l’huile recommandée n’est pas disponible,
il est possible d’utiliser à sa place de l’huile
pour engrenages hypoïdes SAE 80W-90 API
GL-4 ou GL-5. Contrôle du niveau d’huile de couple co-
nique arrière 1. Stationner le véhicule sur une surface de niveau.
2. Retirer le bouchon de remplissage de
l’huile du couple conique arrière et son
joint, puis contrôler le niveau d’huile dans
le carter de couple conique arrière.
L’huile doit arriver jusqu’au bord de l’ori-
fice de remplissage. 3. Si l’huile n’atteint pas le bord de l’orifice
de remplissage, ajouter de l’huile moteur
du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage de l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.

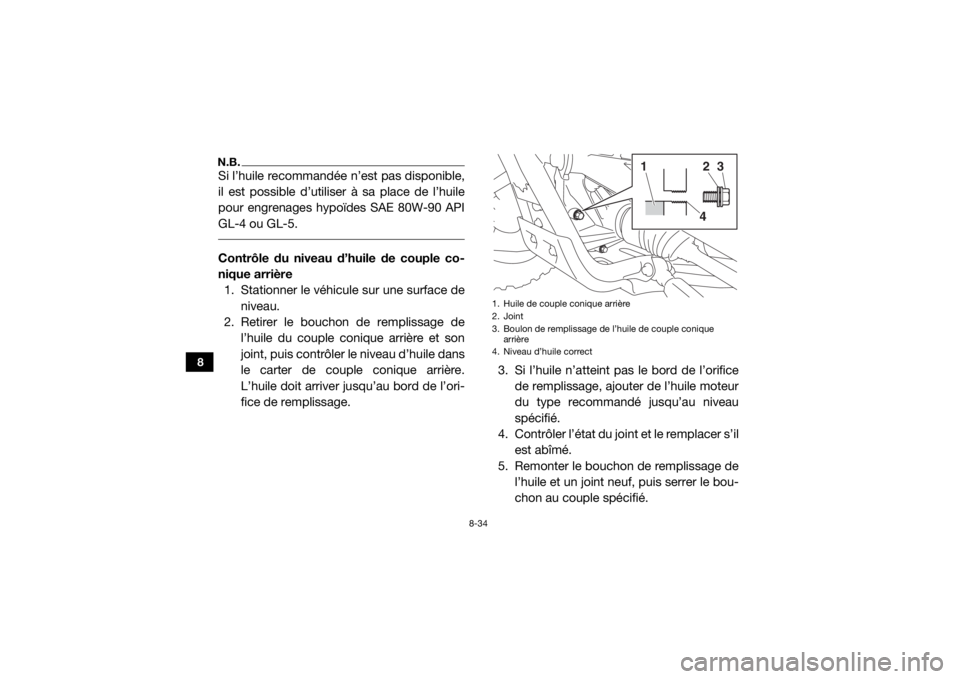

1. Huile de couple conique arrière
2. Joint
3. Boulon de remplissage de l’huile de couple conique arrière
4. Niveau d’huile correct
24
3
1
UB5H7AF0.book Page 34 Wednesday, July 4, 2018 2:23 PM

8-35
8
Changement de l’huile de couple conique1. Stationner le véhicule sur une surface de
niveau.
2. Placer un bac récupérateur d’huile sous le carter de couple conique arrière afin
d’y recueillir l’huile vidangée.
3. Retirer le boucho n de remplissage de
l’huile du couple conique arrière, le bou-
lon de vidange du couple conique arrière
et leur joint, puis vidanger l’huile. 4. Remonter le boulon de vidange et un joint
neuf, puis serrer le boulon au couple spé-
cifié.
5. Remplir avec de l’huile de couple conique arrière du type recommandé jusqu’au
goulot de l’orifice de remplissage.Couple de serrage :Boulon de remplissage de l’huile de couple
conique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
1. Boulon de vidange de l’huile de couple conique arrière
2. JointCouple de serrage : Boulon de vidange d’huile de couple co-
nique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
21
UB5H7AF0.book Page 35 Wednesday, July 4, 2018 2:23 PM

8-36
8
6. Contrôler l’état du joint du bouchon deremplissage et le remplacer s’il est
abîmé.
7. Remonter le bouchon de remplissage de l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.
8. Vérifier l’absence de fuite d’huile. Si une fuite est détectée, en rechercher la
cause.FBU36063Huile de différentielContrôler le niveau d’huile et remplacer l’huile
de différentiel aux fréquences spécifiées dans
le tableau général d’entretien et de graissage.
ATTENTIONFCB03600Lors de la vérificati on ou du changement
de l’huile de différentiel, s’assurer
qu’aucun corps étranger ne pénètre dans
le carter de différentiel. Au besoin, net-
toyer le bouchon de remplissage de l’huile
du différentiel et autour. N.B.Si l’huile recommandée n’est pas disponible,
il est possible d’utiliser à sa place de l’huile
pour engrenages hypoïdes SAE 80W-90 API
GL-4 ou GL-5.
Couple de serrage : Boulon de remplissage de l’huile de couple
conique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
Huile recommandée :Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.18 L (0.19 US qt, 0.16 Imp.qt)
