4-31
4
N.B.Ajuster la position du siège du conducteur et
s’assurer qu’il est bien bloqué avant de dé-
marrer. FBU35002Réglage de la position du volantL a p o s i t i o n d u v o l a n t p e u t ê t r e r é g l é e e n f o n c -
tion des préférences du conducteur.
AVERTISSEMENT ! Ne jamais régler la po- sition du volant pendant que le véhicule roule, car le volant pourrait brusquement
changer de position, entraînant un acci-
dent.
[FWB04000]
Pour régler la position du volant, tirer le levier
de réglage de la position du volant et dépla-
cer le volant dans la position souhaitée.N.B.Régler la position du volant avant de démar-
rer.
1. Levier de réglage de la position du siège du conducteur
1
1. Levier de réglage de la position du volant
1
UB5H7AF0.book Page 31 Wednesday, July 4, 2018 2:23 PM

4-32
4
FBU36953Rétroviseur (pour les modèles SE/LE)N.B.Régler le rétroviseur avant de démarrer.
FBU36184Ceintures de sécuritéToujours porter correctement sa ceinture de
sécurité lorsque le véhicule est en route. (Voir
page 7-6.)N.B.Si le véhicule est conduit avec la ceinture
du conducteur détach ée, une alarme reten-
tit.
 Si le véhicule est conduit avec la ceinture
du conducteur détachée, le moteur aura
moins de puissance.
1. Rétroviseur (pour les modèles SE/LE)
1
1. Ceinture de sécurité
1
1
UB5H7AF0.book Page 32 Wednesday, July 4, 2018 2:23 PM

4-33
4

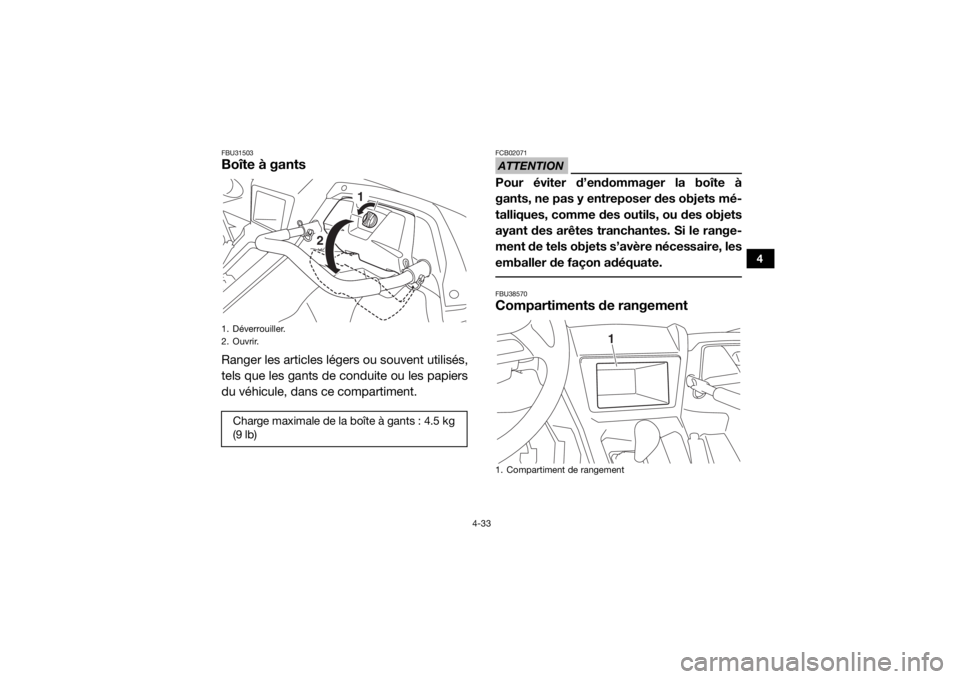

FBU31503Boîte à gantsRanger les articles légers ou souvent utilisés,
tels que les gants de conduite ou les papiers
du véhicule, dans ce compartiment.
ATTENTIONFCB02071Pour éviter d’endommager la boîte à
gants, ne pas y entreposer des objets mé-
talliques, comme des outils, ou des objets
ayant des arêtes tranchantes. Si le range-
ment de tels objets s’avère nécessaire, les
emballer de façon adéquate. FBU38570Compartiments de rangement
1. Déverrouiller.
2. Ouvrir.Charge maximale de la boîte à gants : 4.5 kg
(9 lb)
1
2
1. Compartiment de rangement
1
UB5H7AF0.book Page 33 Wednesday, July 4, 2018 2:23 PM

4-34
4
Lors du rangement de documents dans les
compartiments, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient
mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans les compar-
timents de rangement. Pour accéder au com-
partiment de rangement sous le siège, retirer
le coussin de siège. (Voir à la page 4-29.)
ATTENTIONFCB02241Pour éviter d’endommager les comparti-
ments de rangement, ne pas y entreposer
d’objets métalliques, comme des outils, ou
d’objets ayant des arêtes tranchantes. Si
le rangement de tels objets s’avère néces-
saire, les emballer de façon adéquate. FBU31520Porte-gobeletsBien veiller à refermer correctement le capu-
chon de toute bouteille avant de la déposer
dans un porte-gobelet.
Certaines bouteilles en plastique peuvent ne
pas trouver place dans les porte-gobelets en
raison de leur taille ou de leur forme.
AVERTISSEMENT
FWB03240 Ne jamais rouler avec un récipient ouvert
ou un récipient en verre dans les porte-
gobelets. En effet, les liquides pourraient
se renverser, les récipients en verre être
1. Compartiment de rangement
1
UB5H7AF0.book Page 34 Wednesday, July 4, 2018 2:23 PM

4-35
4
projetés et brisés, et blesser un occu-
pant lors d’un freinage brusque ou d’un
accident.
 N’y déposer que des récipients légers et
refermables. Tout autre objet risque de
blesser un occupant s’il était projeté lors
d’un freinage brusque ou d’un accident.
FBU35022Benne
AVERTISSEMENT
FWB03250Ne jamais transporter de passager dans
la benne.
 Ne pas dépasser les charges maximales
spécifiées. Une charge excessive pour-
rait provoquer une perte de contrôle en
raison d’un centrage inadapté. La benne est équipée de quatre crochets de
manutention.
1. Porte-gobelets
1
1. Crochet d’amarrage
1
1
UB5H7AF0.book Page 35 Wednesday, July 4, 2018 2:23 PM

4-36
4
Pour plus d’informations sur la charge, voir
page 6-14.FBU35660Support de drapeauCe modèle est équipé d’un support de dra-
peau.
ATTENTIONFCB03010Ne pas utiliser le porte-drapeau comme
crochet de charge. FBU38380Amortisseurs avantLes combinés ressort-amortisseur sont équi-
pés des dispositifs de réglage suivants.
YXZ10YEXK :Écrou de réglage de la précontrainte du
ressort
 Vis de réglage de la force d’amortissement
à la détente
 Boulon de réglage de la force d’amortisse-
ment à la compression haute vitesse
 Vis de réglage de la force d’amortissement
à la compression basse vitesse
YXZ10YESK (modèle SE) : Écrou de réglage de la précontrainte du
ressort
Limite de charge maximum : 136.0 kg (300 lb)1. Support de drapeau
1
1
UB5H7AF0.book Page 36 Wednesday, July 4, 2018 2:23 PM

4-37
4
Vis de réglage de la force d’amortissement
à la détente
 Boulon de réglage de la force d’amortisse-
ment à la compression haute vitesse
 Vis de réglage de la force d’amortissement
à la compression basse vitesse
 Écrou de réglage de la transition
YXZ10YESK (modèle LE) : Écrou de réglage de la précontrainte du
ressort
 Boulon de réglage de la force d’amortisse-
ment à la détente haute vitesse
 Vis de réglage de la force d’amortissement
à la détente basse vitesse
 Boulon de réglage de la force d’amortisse-
ment à la compression haute vitesse
 Vis de réglage de la force d’amortissement
à la compression basse vitesse
 Écrou de réglage de la transition
AVERTISSEMENT
FWB04140Les organes de la suspension chauffent
lors de la conduite. Ne jamais toucher
des mains nues les vis et boulons de ré-
glage de la force d’amortissement à la
compression et la détente, ainsi que le
réservoir d’huile avant d’avoir laissé suf-
fisamment refroidir les organes de la
suspension.
 Toujours régler les combinés ressort-
amortisseur gauche et droit à la même
position. Un réglage inégal risque de ré-
duire la maniabilité et l’équilibre du véhi-
cule, ce qui pourrait être à l’origine d’un
accident. Remarques sur le réglage de la suspen-
sion
 Une clé spéciale et un outil spécial peuvent
être obtenus auprès d’un concessionnaire
Yamaha pour régler la précontrainte du res- sort ou le paramètre de transition.
UB5H7AF0.book Page 37 Wednesday, July 4, 2018 2:23 PM

4-38
4
Lors du réglage de la force d’amortisse-
ment, tourner le dispositif de réglage dans
le sens (a) jusqu’en butée, puis compter le
nombre de tours ou de déclics dans le sens
(b).
 Bien qu’un dispositif de réglage de la force
d’amortissement puisse tourner et s’encli-
queter au-delà des réglages minimaux indi-
qués, ces réglages sont inefficaces et
risquent d’endommager la suspension.ATTENTIONFCB00091Ne jamais forcer un dispositif de réglage

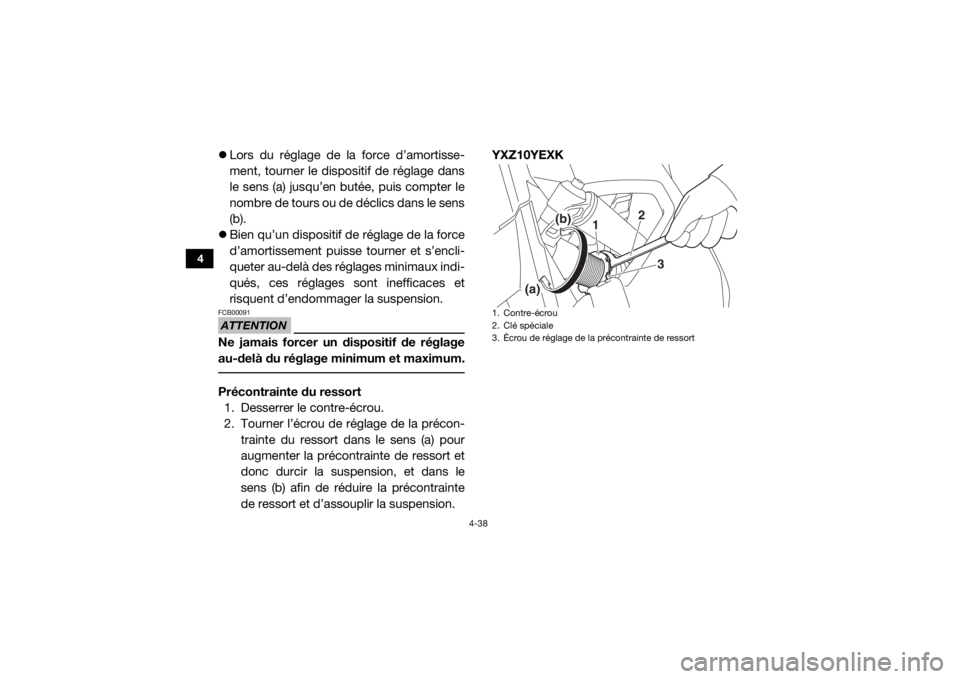

au-delà du réglage minimum et maximum. Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précon-
trainte du ressort dans le sens (a) pour
augmenter la précontrainte de ressort et
donc durcir la suspension, et dans le
sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension. YXZ10YEXK
1. Contre-écrou
2. Clé spéciale
3. Écrou de réglage de la précontrainte de ressort
2
1
3
(a)
(b)
UB5H7AF0.book Page 38 Wednesday, July 4, 2018 2:23 PM

4-39
4
YXZ10YESK (modèle SE)YXZ10YESK (modèle LE)
N.B.Le réglage de la précontrainte de ressort se
détermine en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte, plus
la précontrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte
de ressort est réduite.
1. Contre-écrou
2. Clé spéciale
3. Écrou de réglage de la précontrainte de ressort
2
1
3
(a)
(b)
1. Contre-écrou
2. Clé spéciale
3. Écrou de réglage de la précontrainte de ressort
2
1
3
(a)
(b)
UB5H7AF0.book Page 39 Wednesday, July 4, 2018 2:23 PM

4-40
4
YXZ10YEXK
YXZ10YESK
Réglage de la précontrainte de ressort :Minimum (réglage souple) :Distance A =
437.6 mm (17.23 in) (YXZ10YEXK)
501.7 mm (19.75 in) [YXZ10YESK (mo-
dèle LE), YXZ10YESK (modèle SE)]
Standard : Distance A =
424.9 mm (16.73 in) (YXZ10YEXK)
489.0 mm (19.25 in) [YXZ10YESK (mo-
dèle LE), YXZ10YESK (modèle SE)]
Maximum (réglage dur) : Distance A =
412.2 mm (16.23 in) (YXZ10YEXK)
476.3 mm (18.75 in) [YXZ10YESK (mo-
dèle LE), YXZ10YESK (modèle SE)]
1. Distance A
1. Distance A
11
