5-58
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
10. Serrer:
9Ecrou (bielle) 1
11. Serrer:
9Ecrou (bras de relais) 1
12. Monter:
9Capuchon 1
N.B.:
Installer le capuchon avec le repère a
vers l’avant.
13. Monter:
9Boulon [tendeur de chaîne (infé-
rieur)] 1
9Rondelle ordinaire 2
9Collerette 3
9Tendeur de chaîne 4
9Ecrou [tendeur de chaîne (infé-
rieur)] 5
14. Monter:
9Support de chaîne 1
9Couvercle de support 2
9Boulon {Support de chaîne
[/=50 mm (1,97 in)]} 3
9Ecrou (support de chaîne) 4
9Boulon {couvercle de support
[/=10 mm (0,39 in)]} 510. Serrare:
9Dado (leva di rinvio) 1
11. Serrare:
9Dado (braccio di rinvio) 1
12. Installare:
9Coperchio 1
NOTA:
Posizionare il coperchio con il segno a
rivolto in avanti.
13. Installare:
9Bullone [tendicatena (inferiore)]
1
9Rosetta 2
9Bordino 3
9Tendicatena 4
9Dado [tendicatena (inferiore)]
5
14. Installare:
9Supporto della catena 1
9Copertura del supporto 2
9Bullone {supporto della catena
[/= 50 mm (1,97 in)]} 3
9Dado (supporto della catena) 4
9Bullone {copertura del supporto
[/= 10 mm (0,39 in)]} 5
10. Festziehen:
9Mutter (Pleuelstange) 1
11. Festziehen:
9Mutter (Relaisarm) 1
12. Einbauen:
9Kappe 1
ANMERKUNG:
Kappe mit ihrer Kennzeichnung a
nach vorne einbauen.
13. Einbauen:
9Schraube [Kettenspanner
(Unten)] 1
9Beilegescheibe 2
9Hülse 3
9Kettenspanner 4
9Mutter [Kettenspanner (Unten)]
5
14. Einbauen:
9Kettenschutz 1
9Stützenabdeckung 2
9Schraube {Kettenschutz [/=50
mm (1,97 in)]} 3
9Mutter (Kettenschutz) 4
9Schraube {Stützenabdeckung
[/=10 mm (0,39 in)]} 5
80 Nm (8,0 m•kg, 58 ft•lb)80 Nm (8,0 m•kg, 58 ft•lb)80 Nm (8,0 m•kg, 58 ft•lb)
80 Nm (8,0 m•kg, 58 ft•lb)80 Nm (8,0 m•kg, 58 ft•lb)80 Nm (8,0 m•kg, 58 ft•lb)
19 Nm (1,9 m•kg, 13 ft•lb)19 Nm (1,9 m•kg, 13 ft•lb)19 Nm (1,9 m•kg, 13 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)
7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)7 Nm (0,7 m•kg, 5,1 ft•lb)
5MV-9-30-5D 6/19/00 1:26 PM Page 15

5-59

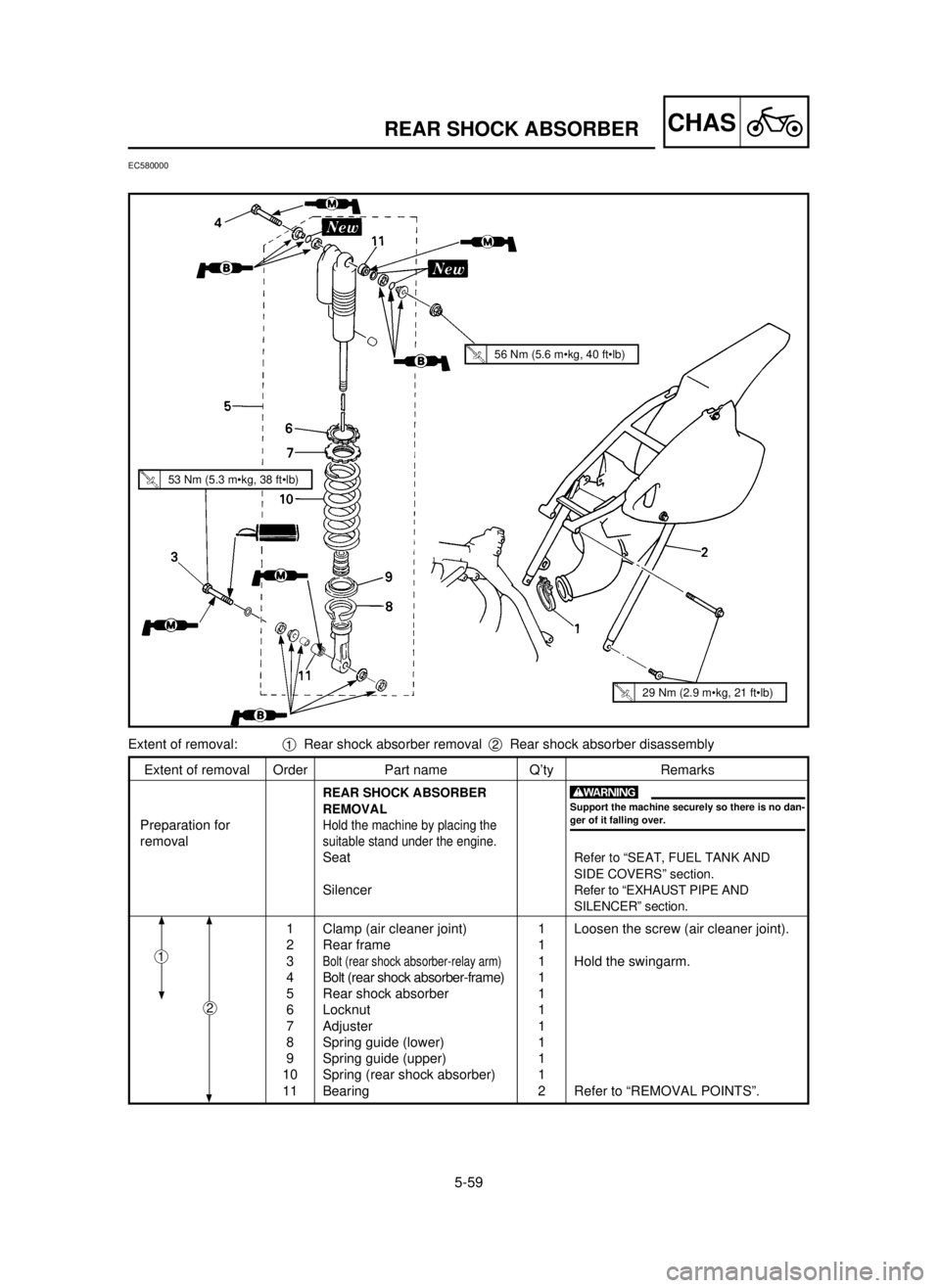

CHASREAR SHOCK ABSORBER
EC580000
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER
REMOVAL
Preparation forHold the machine by placing the
removalsuitable stand under the engine.
SeatRefer to “SEAT, FUEL TANK AND
SIDE COVERS” section.
SilencerRefer to “EXHAUST PIPE AND
SILENCER” section.
1 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
2 Rear frame 1
3
Bolt (rear shock absorber-relay arm)1 Hold the swingarm.
4 Bolt (rear shock absorber-frame) 1
5 Rear shock absorber 1
6 Locknut 1
7 Adjuster 1
8 Spring guide (lower) 1
9 Spring guide (upper) 1
10 Spring (rear shock absorber) 1
11 Bearing 2 Refer to “REMOVAL POINTS”.
2
w
Support the machine securely so there is no dan-
ger of it falling over.
Extent of removal:1Rear shock absorber removal 2Rear shock absorber disassembly
1
56 Nm (5.6 m•kg, 40 ft•lb)
53 Nm (5.3 m•kg, 38 ft•lb)
29 Nm (2.9 m•kg, 21 ft•lb)
5MV-9-30-5D 6/19/00 1:26 PM Page 16

5-59
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
.AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES HINTERRAD-STOS-
SDÄMPFERS
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
Sitz Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL“.
Schalldämpfer Siehe Abschnitt „AUSPUFFROHR UND
SCHALLDÄMPFER“.
1 Klemme (Luftfilterverbindung) 1Die Schraube (Luftfilterverbindung) lösen.
2 Hintere Rahmen 1
3 Schraube (Hinterrad-Stoßdämpfer 1 Die Hinterradschwinge festhalten.
—Relaisarm)
4 Schraube (Hinterrad-Stoßdämpfer 1
—Rahmen)
5 Hinterrad-Stoßdämpfer 1
6 Sicherungsmutter 1
7 Einsteller 1
8 Federführung (Unten) 1
9 Federführung (Oben) 1
10 Feder (Hinterrad-Stoßdämpfer) 1
11 Lager 2 Siehe unter „AUSBAUPUNKTE“.
HINTERRAD-STOSSDÄMPFER
Ausbauumfang:1Ausbau des Hinterrad-Stoßdämpfers 2Demontage des Hinterrad-Stoßdämpfers
AMORTISSEUR ARRIERE
Etendue de dépose:1Dépose de l’amortisseur arrière 2Démontage de l’amortisseur arrière
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DE L’AMORTISSEUR
ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
Selle Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET COUVERCLES LATERAUX”.
Silencieux Se reporter à la section “TUYAU D’ECHAPPE-
MENT ET SILENCIEUX”.
1 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
2 Cadre arrière 1
3 Boulon (amortisseur arrière—bras de relais) 1 Tenir le bras oscillant.
4 Boulon (amortisseur arrière—cadre) 1
5 Amortisseur arrière 1
6 Contre-écrou 1
7 Dispositif de réglage 1
8 Guide de ressort (inférieur) 1
9 Guide de ressort (supérieur) 1
10 Ressort (amortisseur arrière) 1
11 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
Préparation
pour la dépose
XGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
EC580000
AMMORTIZZATORE POSTERIORE
Ampiezza della rimozione:1Rimozione dell’ammortizzatore posteriore2Smontaggio dell’ammortizzatore posteriore
Ampiezza della rimozione Ordine Particolare Quantità Osservazione
RIMOZIONE DELL’AMMORTIZZA-
TORE POSTERIORE
Reggere il veicolo collocando sotto il mo-
toree l’apposito supporto.
Sella Consultare la sezione “SELLA, SERBATOIO DEL
CARBURANTE E COPERTURA LATERALI”.
Silenziatore Consultare la sezione “TUBO DI SCARICO E SI-
LENZIATORE”.
1
Brida (giunto del filtro dell’aria)1Allentare la vite (giunto del filtro dell’aria).
2Telaio posteriore1
3Bullone (ammortizzatore posteriore—1Reggere il forcellone oscillante.
braccio di rinvio)
4Bullone (ammortizzatore posteriore—1telaio)5Ammortizzatore posteriore1
6Controdado1
7 Regolatore 1
8
Guida della molla (inferiore)1
9Guida della molla (superiore)1
10Molla (ammortizzatore posteriore)1
11Cuscinetto2Consultare “PUNTI DI RIMOZIONE”.
Preparazioneper
la rimozione
TSostenere saldamente il veicolo, in modo che non vi sia
il pericolo che si ribalti.
WDie Maschine richtig abstützen, damit es nicht
umfallen kann.Vorbereitung für den
Ausbau
1
2
1
2
1
2
5MV-9-30-5D 6/19/00 1:26 PM Page 17

5-60
CHASREAR SHOCK ABSORBER
EC586000
HANDLING NOTE
w
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of ex-
plosion, read and understand the following
information before handling the shock ab-
sorber.
The manufacturer can not be held respon-
sible for property damage or personal in-
jury that may result from improper han-
dling.
1. Never tamper or attempt to disassemble
the cylinder or the tank.
2. Never throw the shock absorber into an
open flame or other high heat. The shock
absorber may explode as a result of ni-
trogen gas expansion and/or damage to
the hose.
3. Be careful not to damage any part of the
gas tank. A damaged gas tank will impair
the damping performance or cause a
malfunction.
4. Take care not to scratch the contact sur-
face of the piston rod with the cylinder;
or oil could leak out.
5. Never attempt to remove the plug at the
bottom of the nitrogen gas tank. It is very
dangerous to remove the plug.
6. When scrapping the shock absorber, fol-
low the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEAL-
ERS ONLY)
Before disposing the shock absorber, be sure to
extract the nitrogen gas from valve 1. Wear eye
protection to prevent eye damage from escaping
gas and/or metal chips.
w
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
5MV-9-30-5D 6/19/00 1:26 PM Page 18

5-60
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
HANDHABUNGSHINWEISE
W
Dieser Stoßdämpfer ist mit einer se-
paraten Kammer versehen, die mit
Hochdruck-Stickstoffgas gefüllt ist.
Um die Explosionsgefahr zu redu-
zieren, die folgenden Informationen
durchlesen und bei der Hand-
habung des Stoßdämpfers beach-
ten.
Der Hersteller kann nicht für
Sachschädern oder Körperverlet
zungen verantwortlich gemacht
werden, die auf unsachgemäße
Handhabung zurückzuführen sind.
1.
Niemal versuchen, den Zylinder
oder die Druckkammer zu mo-
difizieren oder zu zerlegen.
2.Niemals den Stoßdämpfer in ein
Feuer werfen oder stark erwär-
men. Der Stoßdämpfer kann ex-
plodieren, wenn sich das Stick-
stoffgas ausdehnt und/oder der
Schlauch beschädigt wird.
3. Darauf achten, daß keine Teile
der Druckkammer beschädigt
werden. Eine defekter Druck-
kammer führt zu reduziertem
Dämpfungsvermögen oder zu
Fehlbetrieb.
4.
Darauf achten, daß die Kontakt-
fläche zwischen Kolben-
stange und Zylinder nicht zer-
kratzt wird, da sonst Öl austre-
ten kann.
5.Niemals die Verschlußschrau-
be an der Unterseite der
Stickstoffkammer lösen, da
dies sehr gefährlich ist.
6.Wenn der Stoßdämpfer ver-
schrottet wird, die entsprechen-
den Anweisungen beachten.
VERSCHROTTUNGSANLEI-
TUNG (NUR FÜR YAMAHA
FACHHÄNDLER)
Vor dem Verschrotten des
Stoßdämpfers muß das unter Druck
stehende Stickstoffgas vom Ventil 1
abgelassen werden. Schutzbrillen tra-
gen, um Verletzungen der Augen durch
das austretende Gas und/oder Späne
zu vermeiden.
W
Falls ein beschädigter oder abge-
nutzter Stoßdämpfer verschrottet
werden muß, diesen zu Ihrem
Yamaha Fachhändler bringen.
REMARQUES CONCER-
NANT LA MANIPULA-
TION
XG
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention par-
ticulière. Afin d’éviter les risques
d’explosion, veuillez lire les instruc-
tions suivantes soigneusement.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipula-
tion incorrecte.
1. Ne jamais essayer de démonter
l’ensemble cylindre ou le réser-
voir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient,
ou à la détérioration du flexible.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz endom-
magé affectera la capacité
d’amortissement ou entraînera
un mauvais fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azotè, Il est très dangereux d’en-
lever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCER-
NANT LA MISEAU REBUT
DE L’AMORTISSEUR
(TRAVAIL A EFFECTUER
CHEZ UN CONCESSION-
NAIRE YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’en extraire l’azote du
valve 1. Ne pas oublier de porter des
lunnettes de protection pour protéger
vos yeux contre les copeauz métal-
liques et le gaz qui s’échappe.
XG
Pour mettre au rebut un amortisseur
endommagé ou usé, veuillez vous
adresser à un concessionnaire
Yamaha.
IC586000
NOTA PER IL MANEGGIO
T
Questo ammortizzatore è dotato di
un serbatoio del tipo separato riem-
pito di azoto gassoso ad alta pressio-
ne. Al fine di evitare il rischio di
esplosione, leggere e comprendere le
informazioni che seguono prima di
maneggiare l’ammortizzatore.
Il costruttore non può essere ritenuto
responsabile di danni a cose o lesioni
personali che possano derivare da un
maneggio improprio.
1. Non manomettere mai né tenta-
re di smontare il cilindro o il ser-
batoio.
2. Non gettare mai l’ammortizzato-
re in una fiamma libera o in
un’altra fonte di calore elevato.
L’ammortizzatore può esplodere
in conseguenza dell’espansione
dell’azoto gassoso e/o di danni al
tubo flessibile.
3. Fare attenzione a non danneg-
giare alcuna parte del serbatoio
del gas. Un danneggiamento del
serbatoio del gas impedirà il
rendimento di smorzamento o
provocherà un malfunzionamen-
to.
4. Fare attenzione a non graffiare
la superficie di contatto della
biella con il cilindro; altrimenti
potrebbe fuoriuscire olio.
5. Non tentare mai di togliere il
tappo sul fondo del serbatoio
dell’azoto gassoso. E’ pericolo-
sissimo togliere il tappo.
6. Quando si rottama l’ammortiz-
zatore, seguire le istruzioni sullo
smaltimento.
IC587000
NOTE SULLO SMALTI-
MENTO (SOLTANTO CON-
CESSIONARI YAMAHA)
Prima di smaltire l’ammortizzatore, as-
sicurarsi di estrarre l’azoto gassoso dal-
la valvola 1. Indossare una protezione
per gli occhi per evitare danni agli oc-
chi prodotti dalla fuoriuscita di gas e/o
da schegge metalliche.
T
Per smaltire un ammortizzatore dan-
neggiato o inutilizzabile a causa
dell’usura, portare l’apparecchio al
concessionario Yamaha per questa
procedura di smaltimento.
5MV-9-30-5D 6/19/00 1:26 PM Page 19

5-61
CHASREAR SHOCK ABSORBER
EC583000
REMOVAL POINTS
EC583320
Bearing
1. Remove:
9Stopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer race
and remove the stopper ring.
2. Remove:
9Upper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
EC584110
Rear shock absorber
1. Inspect:
9Damper rod 1
Bends/Damage ÕReplace absorber
assembly.
9Shock absorber 2
Oil leaks ÕReplace absorber assembly.
Gas leaks ÕReplace absorber assembly.
9Spring 3
Damage ÕReplace spring.
Fatigue ÕReplace spring.
Move spring up and down.
9Spring guide 4
Wear/Damage ÕReplace spring guide.
9Bearing 5
Free play exists/Unsmooth revolution/
Rust ÕReplace. 3. Remove:
9Lower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
5MV-9-30-5D 6/19/00 1:26 PM Page 20

5-61
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
AUSBAUPUNKTE
Lager
1. Ausbauen:
9Anschlagring (Oben Lager) 1
ANMERKUNG:
Das Lager am äußeren Laufring ein-
pressen und den Anschlagring entfer-
nen.
2. Ausbauen:
9Oben Lager 1
ANMERKUNG:
Das Lager am äußeren Laufring aus-
pressen und entfernen.
3. Ausbauen:
9Unten Lager 1
ANMERKUNG:
Das Lager am äußeren Laufring aus-
pressen und entfernen.
INSPEKTION
Hinterrad-Stoßdämpfer
1. Kontrollieren:
9Dämpfungsstange 1
Vebiegungen/Beschädigung
ÕStoßdämpfereinheit erset-
zen.
9Stoßdämpfer 2
Ölverlust
Õ
Stoßdämpfereinheit erneuern.
Gasverlust
Õ
Stoßdämpfereinheit erneuern.
9Feder 3
BeschädigungÕFeder erneu-
ern.
ErlahmungÕFeder erneuern.
Die Feder auseinanderziehen
und zusammendrücken.
9Federführung 4
Abnutzung/Beschädigung
ÕFederführung erneuern.
9Lager 5
Freies Spiel besteht/Unrunde
Drehung/RostÕErneuern.
POINTS DE DEPOSE
Roulement
1. Déposer:
9Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Appuyer sur le roulement en poussant
sur la cage extérieure et enlever la
bague d’arrêt.
2. Déposer:
9Roulement supérieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage extérieure.
3. Déposer:
9Roulement inférieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage extérieure.
VERIFICATION
Amortisseur arrière
1. Examiner:
9Tige d’amortisseur 1
Déformée/Endommagement
ÕChanger l’amortisseur com-
plet.
9Amortisseur 2
Fuite d’huileÕChanger l’amor-
tisseur complet.
Fuite de gazÕRemplacer
l’amortisseur complet.
9Ressort 3
EndommagementÕChanger le
ressort.
FatigueÕChanger le ressort.
Comprimer et détendre le res-
sort.
9Guide de ressort 4
Usure/Endommagement
ÕChanger le guide de ressort.
9Roulement 5
Il y a jeu fonctionnel/tour irré-
gulier/rouilleÕChanger.
IC583000
PUNTI DI RIMOZIONEIC583320
Cuscinetto
1. Togliere:
9Anello di fermo (cuscinetto su-
periore) 1
NOTA:
Premere il cuscinetto verso l’interno
premendone l’anello esterno e togliere
l’anello di fermo.
2. Togliere:
9Cuscinetto superiore 1
NOTA:
Togliere il cuscinetto premendone
l’anello esterno.
3. Togliere:
9Cuscinetto inferiore 1
NOTA:
Togliere il cuscinetto premendone
l’anello esterno.
IC584000
ISPEZIONEIC584110
Ammortizzatore posteriore
1. Ispezionare:
9Barra dello smorzatore 1
Curvature/DanniÕSostituire il
gruppo ammortizzatore.
9Ammortizzatore 2
Perdite di olioÕSostituire il
gruppo ammortizzatore.
Perdite di gasÕSostituire il
gruppo ammortizzatore.
9Molla 3
DanniÕSostituire la molla.
FaticaÕSostituire la molla.
Muovere la molla verso l’alto e
verso il basso.
9Guida della molla 4
Usura/DanniÕSostituire la gui-
da della molla.
9Cuscinetto 5
Esiste gioco/Rotazione difficol-
tosa/RuggineÕSostituirlo.
5MV-9-30-5D 6/19/00 1:26 PM Page 21

5-62
CHASREAR SHOCK ABSORBER
EC585111
Spring (rear shock absorber)
1. Install:
9Spring 1
9Spring guide (upper) 2
9Spring guide (lower) 3
2. Tighten:
9Adjuster 1
EC585000
ASSEMBLY AND INSTALLATION
EC585320
Bearing
1. Install:
9Upper Bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
cC
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
9Stopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
3. Install:
9Lower bearing 1
NOTE:
Install the bearing by pressing it on the side hav-
ing the manufacture’s marks or numbers.
Installed depth of the bearing a a
:
4 mm (0.16 in)
5MV-9-30-5D 6/19/00 1:26 PM Page 22

5-62
CHAS
AMORTISSEUR ARRIERE
HINTERRAD-STOSSDÄMPFER
AMMORTIZZATORE POSTERIORE
MONTAGE UND EINBAU
Lager
1. Einbauen:
9Oben Lager 1
ANMERKUNG:
Das Lager am äußeren Laufring paral-
lel inpressen, bis die Anschlagringnut
ersheint.
dD
Niemals Fett auf dem äußeren
Laufring des Lagers auftragen, da
sonst der Hinterrad-Stoßdämpfer
abgenutzt wird, in dem das Lager
eingepreßt ist.
2. Einbauen:
9Anschlagring (Oben Lager) 1
ANMERKUNG:
Nachdem der Anschlagring eingebaut
wurde, das Lager zurückdrücken, bis
es den Anschlagring berührt.
3. Einbauen:
9Unten Lager 1
ANMERKUNG:
Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern einge-
preßt wird.
Feder (Hinterrad-Stoßdämpfer)
1. Einbauen:
9Feder 1
9Federführungen (Oben) 2
9Federführungen (Unten) 3
2. Festziehen:
9Einsteller 1
REMONTAGE ET MONTA-
GE
Roulement
1. Monter:
9Roulement supérieur 1
N.B.:
Monter le roulement parallèlement jus-
qu’à ce que la cannelure de la bague
d’arrêt apparaisse en appuyant sur la
cage extérieure.
fF
Ne pas appliquer de graisse sur la
cage extérieure du roulement, car elle
userait la surface de l’amortisseur
arrière sur laquelle est insérée le rou-
lement.
2. Monter:
9Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Après avoir installé la bague d’arrêt, re-
pousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
3. Monter:
9Roulement inférieur 1
N.B.:
Installer le roulement en l’insérant sur
côté où les repères ou numérous du fa-
bricant sont inscrits.
Ressort (amortisseur arrière)
1. Monter:
9Ressort 1
9Guide de ressort (supérieur) 2
9Guide de ressort (inférieur) 3
2. Serrer:
9Dispositif de réglage 1
IC585000
MONTAGGIO E INSTAL-
LAZIONE
IC585320
Cuscinetto
1. Installare:
9Cuscinetto superiore 1
NOTA:
Installare il cuscinetto parallelo finché,
premendone l’anello esterno, non com-
pare la scanalatura dell’anello di fermo.
iI
Non applicare il grasso sull’anello
esterno del cuscinetto poiché usurerà
la superficie dell’ammortizzatore po-
steriore sulla quale il cuscinetto viene
montato a pressione.
2. Installare:
9Anello di fermo (cuscinetto
superiore) 1
NOTA:
Dopo avere installato l’anello di fermo,
spingere indietro il cuscinetto finché
non tocca l’anello di fermo.
3. Installare:
9Cuscinetto inferiore 1
NOTA:
Installare il cuscinetto premendolo sul
lato che riporta le marcature o i numeri
di fabbricazione.
IC585111
Molla (ammortizzatore posteriore)
1. Installare:
9Molla 1
9Guida della molla (superiore) 2
9Guida della molla (inferiore) 3
2. Serrare:
9Regolatore 1
Profondeur installée de
roulement a a
:
4 mm (0,16 in)
Einbautiefe der Lager a a
:
4 mm (0,16 in)
Profondità installata del
cuscinetto a a
:
4 mm (0,16 in)
5MV-9-30-5D 6/19/00 1:26 PM Page 23

5-63
CHASREAR SHOCK ABSORBER
EC5852B3
Rear shock absorber
1. Install:
9Dust seal 1
9O-ring 2
9Collar 3
NOTE:
9Apply the molybdenum disulfide grease on the
bearing.
9Apply the lithium soap base grease on the dust
seals, O-rings and collars.
2. Install:
9Bush 1
9Collar 2
9Dust seal 3
NOTE:
9Apply the molybdenum disulfide grease on the
bearing.
9Apply the lithium soap base grease on the
bush, collars and dust seals.
9Install the dust seals with their lips facing out-
ward.
3. Adjust:
9Spring length (installed) a
*For EUROPE
NOTE:
The length of the spring (installed) changes 1.5
mm (0.06 in) per turn of the adjuster.
cC
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
4. Tighten:
9Locknut 1
Spring length (installed) a
a
:
Standard
length
248 mm (9.76 in)
*262 mm (10.31 in)Extent of
adjustment
242~260 mm
(9.53~10.24 in)
*257~275 mm
(10.12~10.83 in)
5MV-9-30-5D 6/19/00 1:26 PM Page 24
