YAMAHA YZ250F 2001 Owners Manual

INSP
ADJ
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SOSTITUZIONE REFRIGERANTE
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter
keinen Umständen bei heißem Mo-
tor abnehmen.
ACHTUNG:
Darauf achten, daß keine Kühlflüs-
sigkeit auf lackierte Flächen ge-
langt. Sollte dies dennoch gesche-
hen, sofort mit Wasser
abwaschen.
1. Einen Auffangbehälter unter
den Motor stellen.
2. Demontieren:
lKühlflüssigkeits-Ablaß-
schraube 1
3. Demontieren:
lKühlerverschlußdeckel
Das Kühlflüssigkeit vollstän-
dig ablassen.
4. Reinigen:
lKühlsystem
Die Kühlsystem gründlich
mit Leitungswasser spülen.
5. Montieren:
lKupferscheibe
lKühlflüssigkeits-Ablaß-
schraube
T R..10 Nm (1,0 m · kg)
6. Befüllen:
lKühler
lMotor
(bis zum vorgeschriebenen
Stand)
Empfohlenes Frost-
schutzmittel
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Alumi-
niummotoren
Mischungsverhältnis
Frostschutzmittel 1 :
Wasser 2
50%/50%
Kühlsystem-Fassungs-
vermögen
0,9 L
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
ATTENTION:
Prendre garde à ne pas verser de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, nettoyer à l’eau.
1. Mettre un récipient sous le
moteur.
2. Déposer:
lBoulon de vidange de refroi-
dissement 1
3. Déposer:
lBouchon du radiateur
Vidanger complètement le
liquide de refroidissement.
4. Nettoyer:
lCircuit de refroidissement
Bien rincer le circuit de refroi-
dissement avec de l’eau du
robinet.
5. Monter:
lRondelle en cuivre
lBoulon de vidange de refroi-
dissement
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Remplir:
lRadiateur
lMoteur
Au niveau spécifié.
Liquide de refroidisse-
ment recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent
anticorrosion pour
moteurs en aluminium
Taux du mélange liquide
de refroidissement 1/eau
(eau douce) 2:
50 %/50 %
Capacité de refroidisse-
ment:
0,9 L
(0,79 Imp qt, 0,95 US qt)
3 - 6
SOSTITUZIONE REFRIGERANTE
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore caldo.
ATTENZIONE:
Fare attenzione a non far cadere refri-
gerante sulle superfici verniciate.
Eventualmente, lavarlo via con acqua.
1. Posizionare un contenitore sotto
al motore.
2. Rimuovere:
lBullone di scarico del refrige-
rante 1
3. Rimuovere:
lTappo del radiatore
Scaricare completamente il
refrigerante.
4. Pulire:
lSistema di raffreddamento
Lavare accuratamente il
sistema di raffreddamento con
acqua corrente pulita.
5. Installare:
lRondella di rame
lBullone di scarico del refrige-
rante
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Riempire:
lRadiatore
lMotore
Fino al livello specificato.
Refrigerante consigliato:
Antigelo glicole etile-
nico di elevata qualità
contenente un agente
anticorrosivo per motori
in alluminio
Rapporto di miscelazione
refrigerante 1 e acqua
(acqua dolce) 2:
50 %/50 %
Capacità refrigerante:
0,9 L
(0,79 Imp qt, 0,95 US qt)

3 - 7
INSP
ADJ
RADIATOR CAP INSPECTION
CAUTION:
lDo not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
lDo not use water containing impurities or
oil.
7. Install:
lRadiator cap
Start the engine and warm it up for a
several minutes.
8. Check:
lCoolant level
Coolant level low ® Add coolant. Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
lWhen coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
lWhen coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
lWhen coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
lSeal (radiator cap) 1
lValve and valve seat 2
Crack/damage ® Replace.
Exist fur deposits 3 ® Clean or
replace.

INSP
ADJ
CONTROLE DU BOUCHON DU RADIATEUR/CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU RADIATEUR
KÜHLFLÜSSIGKEIT WECHSELN/KÜHLERDECKEL KONTROLLIEREN
SOSTITUZIONE REFRIGERANTE/CONTROLLO TAPPO DEL RADIATORE
ACHTUNG:
lAuf keinen Fall verschiedene
Sorten Äthylenglykol-Frost-
schutzmittel mit Korrosions-
schutz für Aluminium-Motoren
vermischen.
lDestilliertes Wasser (notfalls
sauberes Leitungswasser) ver-
wenden.
7. Montieren:
lKühlerverschlußdeckel
Den Motor anlassen und
einige Minuten warmlaufen
lassen.
8. Kontrollieren:
lKühlflüssigkeitstand
Niedrig ® Kühlflüssigkeit
nachfüllen. Hinweise zum Umgang mit
Kühlflüssigkeit
Kühlflüssigkeit ist schädlich und
sollte mit besonderer Vorsicht
behandelt werden.
WARNUNG
lWenn Kühlflüssigkeit in die
Augen gelangt, diese gründ-
lich mit Wasser ausspülen
und einen Arzt aufsuchen.
lWenn Kühlflüssigkeit auf die
Kleidung gelangt, diese
sofort mit Wasser, dann mit
Seife waschen.
lWenn Kühlflüssigkeit
geschluckt wird, die Person
schnell zum Erbrechen brin-
gen und sofort einen Arzt auf-
suchen.
KÜHLERDECKEL KONTROLLIEREN
1. Kontrollieren:
lDichtung (Kühlerverschluß-
deckel) 1
lVentil und Ventilsitz 2
Rißbildung/Beschädigung
® Erneuern.
Kalkablagerungen 3 ®
Reinigen und erneuern.
ATTENTION:
lNe pas mélanger plusieurs solutions
antigel à l’éthylène glycol contenant
des produits anticorrosion pour
moteurs en aluminium.
lNe pas utiliser d’eau contenant des
impuretés ou de l’huile.
7. Monter:
lBouchon de radiateur
Démarrer le moteur et le laisser
chauffer quelques minutes.
8. Contrôler:
lNiveau du liquide de refroidis-
sement
Niveau du liquide de refroidis-
sement bas ® Ajouter le
liquide de refroidissement. Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
lEn cas d’éclaboussures de
liquide de refroidissement dans
les yeux:
Rincer soigneusement les yeux à
l’eau et consulter un médecin dans
les plus brefs délais.
lEn cas d’éclaboussures de
liquide de refroidissement sur les
vêtements:
Eliminer rapidement à l’eau puis
à l’eau savonneuse.
lEn cas d’ingestion de liquide de
refroidissement:
Provoquer rapidement un
vomissement puis consulter un
médecin dans les plus brefs
délais.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
lJoint (bouchon du radiateur) 1
lSoupape et siège de soupape 2
Craquelure/endommagement
® Changer.
Dépôts de tartre 3 ® Nettoyer
et changer.
3 - 7
ATTENZIONE:
lNon mescolare più di un tipo di
antigelo glicole etilenico contenete
agenti inibitori della corrosione per
motori in alluminio.
lNon utilizzare acqua contenente
impurità o olio.
7. Installare:
lTappo del radiatore
Avviare il motore e farlo riscal-
dare per alcuni minuti.
8. Controllare:
lLivello refrigerante
Livello di refrigerante basso ®
Aggiungere refrigerante. Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo e va maneg-
giato con particolare attenzione.
AVVERTENZA
lSe il refrigerante viene a contatto
con gli occhi:
Lavare gli occhi con abbondante
acqua e rivolgersi al medico.
lSe il refrigerante viene a contatto
con gli abiti:
Lavarlo via con acqua e sapone.
lSe il refrigerante viene ingerito:
Indurre immediatamente il
vomito e rivolgersi ad un medico.
CONTROLLO TAPPO DEL RADIA-
TORE
1. Ispezionare:
lTenuta (tappo del radiatore) 1
lValvola e sede della valvola 2
Incrinatura/danno ® Sostitu-
ire.
Presenza di incrostazioni 3 ®
Pulire o sostituire.

3 - 8
INSP

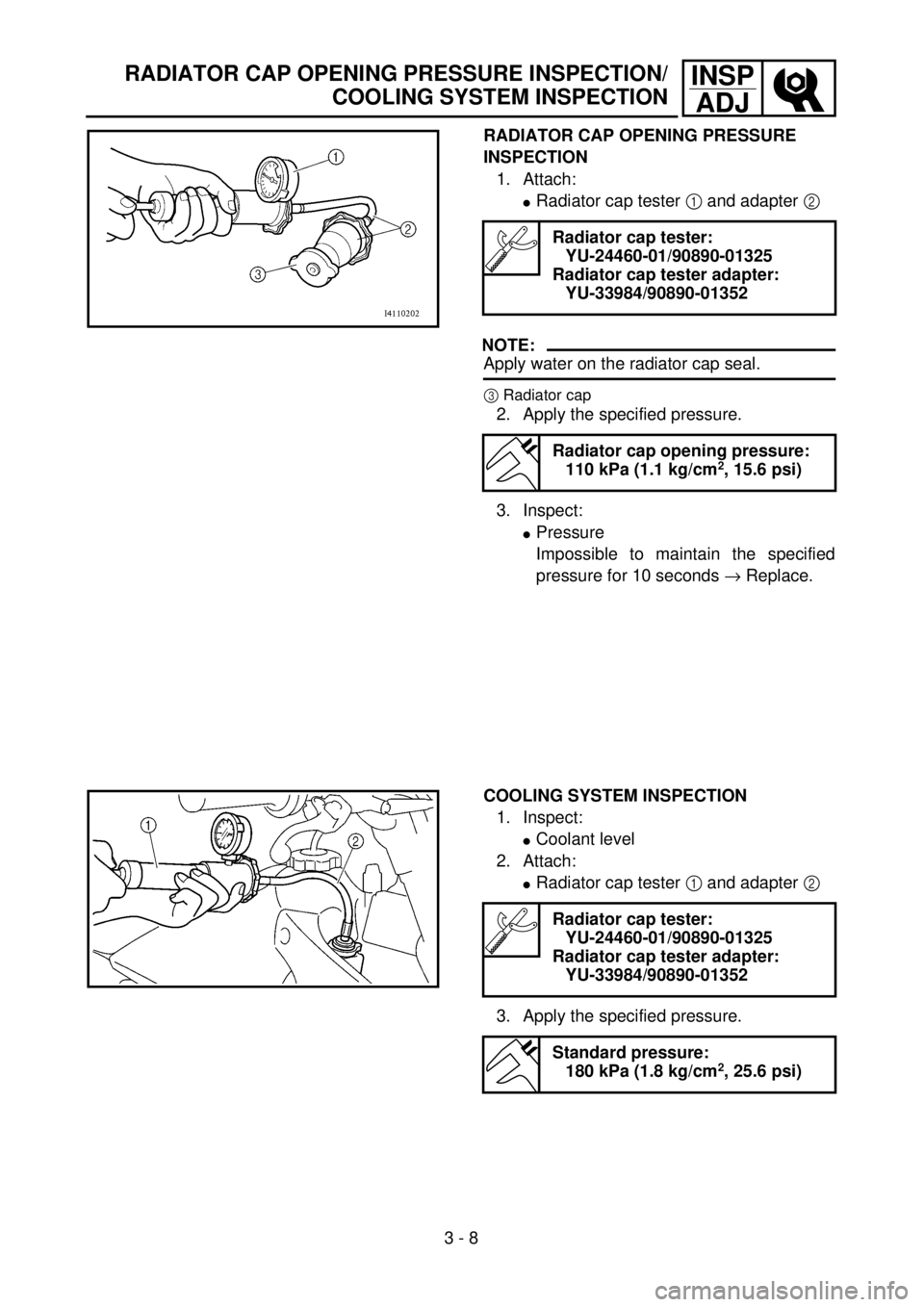

ADJRADIATOR CAP OPENING PRESSURE INSPECTION/
COOLING SYSTEM INSPECTION
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
lRadiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
lPressure
Impossible to maintain the specified
pressure for 10 seconds ® Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
COOLING SYSTEM INSPECTION
1. Inspect:
lCoolant level
2. Attach:
lRadiator cap tester 1 and adapter 2
3. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)

INSP
ADJ
CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DU RADIATEUR/
CONTROLE DU SYSTEME DE REFROIDISSEMENT
KÜHLERVERSCHLUSSDECKEL-ÖFFNUNGSDRUCK KONTROLLIEREN/
KÜHLSYSTEM KONTROLLIEREN
CONTROLLO PRESSIONE APERTURA TAPPO DEL RADIATORE/ISPEZIONE DEL
SISTEMA DI RAFFREDDAMENTO
KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIE-
REN
1. Anschließen:
lKühlerverschlußdeckel-
Prüfgerät 1 und Adapter 2
HINWEIS:
Wasser auf die Kühlerverschlußdek-
kel-Dichtung auftragen.
3Kühlerverschlußdeckel2. Vorgeschriebenen Druck anle-
gen.
3. Kontrollieren:
lDruck
Druckverlust innerhalb 10
Sekunden ® Erneuern.
Kühlerverschlußdeckel-
Prüfgerät
YU-24460-01/
90890-01325
Kühlerverschlußdeckel-
tester-Adapter
YU-33984/
90890-01352
Kühlerverschlußdeckel-
Öffnungsdruck
110 kPa (1,1 bar)
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
lKühlflüssigkeitstand
2. Anschließen:
lKühlerverschlußdeckel-
Prüfgerät 1 und Adapter 2
3. Vorgeschriebenen Druck anle-
gen.
Kühlerverschlußdeckel-
Prüfgerät
YU-24460-01/
90890-01325
Kühlerverschlußdeckel-
tester-Adapter
YU-33984/
90890-01352
Standard-Druck
180 kPa (1,8 bar)
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
lTesteur du bouchon du radia-
teur 1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon du radia-
teur avec de l’eau.
3Bouchon du radiateur2. Appliquer la pression spécifiée.
3. Vérifier:
lPression
Impossible de maintenir la
pression spécifiée pendant 10
secondes ® Changer.
Testeur du bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression d’ouverture de
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Vérifier:
lNiveau du liquide de refroidis-
sement
2. Attacher:
lTesteur du bouchon du radiateur
1 et embout d’adaptation 2
3. Appliquer la pression spécifiée.
Testeur du bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3 - 8
CONTROLLO PRESSIONE APER-
TURA TAPPO DEL RADIATORE
1. Collegare:
lIl tester del tappo del radiatore
1 e l’adattatore 2
NOTA:
Applicare acqua sulla tenuta del tappo
del radiatore.
3Tappo del radiatore2. Applicare la pressione specifi-
cata.
3. Ispezionare:
lPressione
Impossibile mantenere la pres-
sione specificata per 10
secondi ® Sostituire.
Tester del tappo radia-
tore:
YU-24460-01/
90890-01325
Adattatore del tester
tappo radiatore:
YU-33984/90890-01352
Pressione di apertura
tappo radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ISPEZIONE DEL SISTEMA DI
RAFFREDDAMENTO
1. Ispezionare:
lLivello refrigerante
2. Collegare:
lIl tester del tappo del radiatore
1 e l’adattatore 2
3. Applicare la pressione specifi-
cata.
Tester del tappo radia-
tore:
YU-24460-01/
90890-01325
Adattatore del tester
tappo radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)

3 - 9
INSP
ADJ

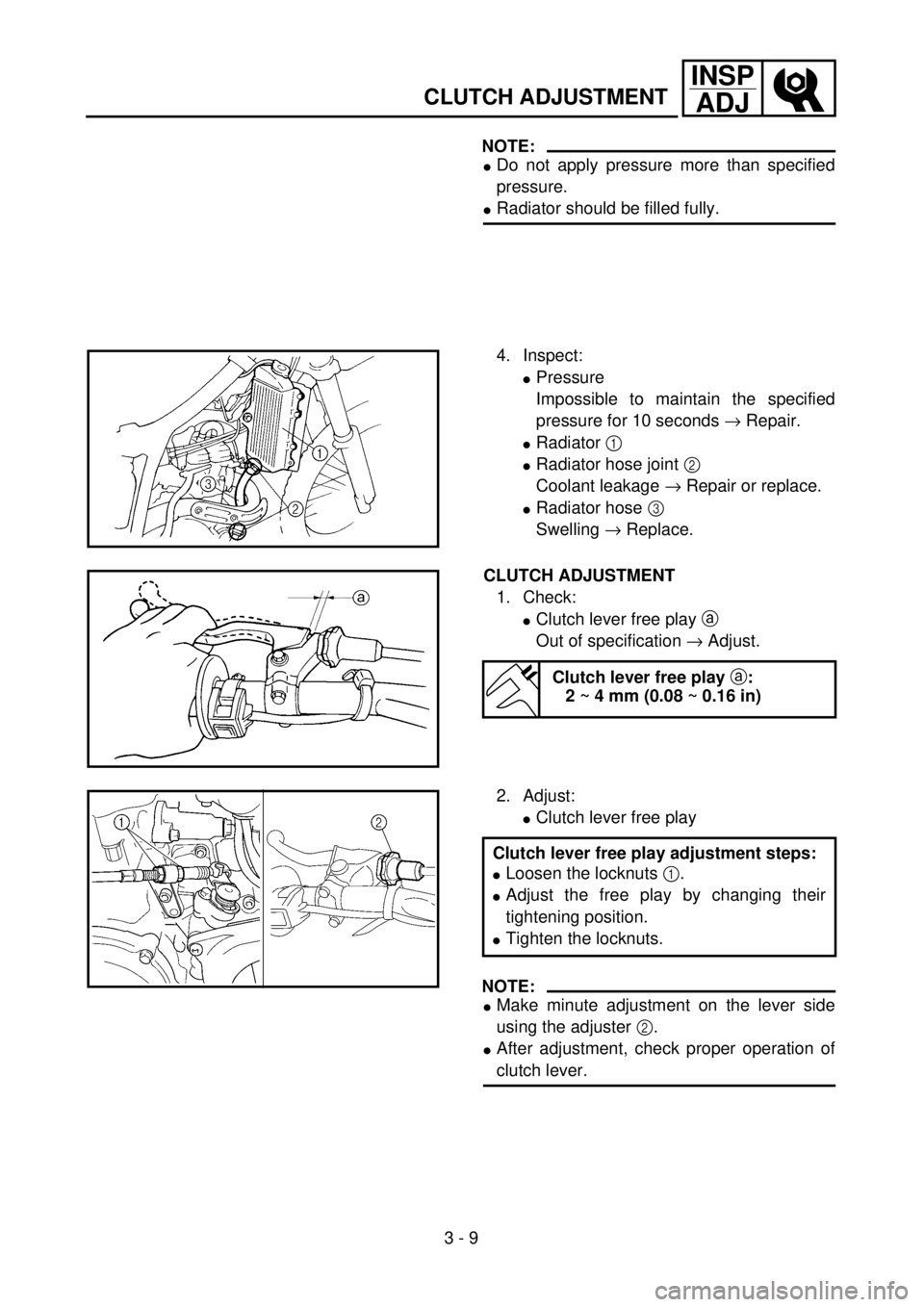

CLUTCH ADJUSTMENT
NOTE:
lDo not apply pressure more than specified
pressure.
lRadiator should be filled fully.
4. Inspect:
lPressure
Impossible to maintain the specified
pressure for 10 seconds ® Repair.
lRadiator 1
lRadiator hose joint 2
Coolant leakage ® Repair or replace.
lRadiator hose 3
Swelling ® Replace.
CLUTCH ADJUSTMENT
1. Check:
lClutch lever free play a
Out of specification ® Adjust.
Clutch lever free play a:
2 ~ 4 mm (0.08 ~ 0.16 in)
2. Adjust:
lClutch lever free play
NOTE:
lMake minute adjustment on the lever side
using the adjuster 2.
lAfter adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
lLoosen the locknuts 1.
lAdjust the free play by changing their
tightening position.
lTighten the locknuts.

INSP
ADJ
REGLAGE DE L’EMBRAYAGE
KUPPLUNG EINSTELLEN
REGOLAZIONE FRIZIONE
HINWEIS:
lDen vorgeschriebenen Druck nicht
Überschreiten.
lDer Kühler muß bis zum Rand ge-
füllt sein.
4. Kontrollieren:
lDruck
Druckverlust innerhalb 10
Sekunden ® Instand set-
zen.
lKühler 1
lSchlauchanschlüsse 2
Undichtigkeit ® Instand set-
zen oder erneuern.
lKühlerschläuche 3
Quellung ® Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
lKupplungszugspiel a
Unvorschriftsmäßig ® Ein-
stellen.
Kupplungszugspiel am
Hebeldrehpunkt a
2–4 mm
2. Einstellen:
lKupplungszugspiel
HINWEIS:
lDas Kupplungszugspiel mit der vor
dem Hebel liegenden Einstell-
schraube 2 feineinstellen.
lNach der Einstellung des Seilzug-
spiels die Funktion des Kupplungs-
hebels prüfen. Arbeitsschritte
lSicherungsmutter 1 lockern.
lAnzugsposition verdrehen, bis
das vorgeschriebene Spiel er-
reicht ist
lSicherungsmutter festziehen.
N.B.:
lNe pas appliquer de pression supé-
rieure à la pression spécifiée.
lLe radiateur doit être entièrement rem-
pli.
4. Vérifier:
lPression
Impossible de maintenir la
pression spécifiée pendant 10
secondes ® Réparer.
lRadiateur 1
lRaccord des tuyaux du radia-
teur 2
Fuites du liquide de refroidis-
sement ® Réparer ou changer.
lTuyaux du radiateur 3
Gonflement ® Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
lJeu du levier d’embrayage a
Hors spécification ® Régler.
Jeu du levier d’embrayage
a:
2 à 4 mm (0,08 à 0,16 in)
2. Régler:
lJeu de levier d’embrayage
N.B.:
lFaire un réglage plus fin du côté du
levier à l’aide du dispositif de réglage
2.
lAprès le réglage, contrôler de bon
fonctionnement du levier d’embrayage. Etapes de réglage du jeu du levier
d’embrayage:
lDesserrer les contre-écrous 1.
lRégler le jeu en modifiant leur ser-
rage.
lSerrer les contre-écrous.
3 - 9
NOTA:
lNon applicare pressione superiore a
quella specificata.
lRiempire completamente il radiatore.
4. Ispezionare:
lPressione
Impossibile mantenere la pres-
sione specificata per 10
secondi ® Riparare.
lRadiatore 1
lGiunto tubo flessibile radia-
tore 2
Perdita refrigerante ® Riparare
o sostituire.
lFlessibile radiatore 3
Campanatura ® Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
lGioco libero della frizione a
Fuori specifica ® Regolare.
Gioco libero della frizione
a:
2 ~ 4 mm (0,08 ~ 0,16 in)
2. Regolare:
lGioco della leva della frizione
NOTA:
lEffettuare una minuta regolazione sul
lato della leva utilizzando il disposi-
tivo di regolazione 2.
lDopo la regolazione controllare
l’azionamento corretto della leva della
frizione. Fasi per la regolazione del gioco
libero della frizione:
lSvitare i controdadi 1.
lRegolare il gioco modificando la
posizione di serraggio.
lSerrare i controdadi.

3 - 10
INSP
ADJ
THROTTLE CABLE ADJUSTMENT
THROTTLE CABLE ADJUSTMENT
1. Check:
lThrottle grip free play a
Out of specification ® Adjust.
Throttle grip free play a:
3 ~ 5 mm (0.12 ~ 0.20 in)
2. Adjust:
lThrottle grip free play
Throttle grip free play adjustment steps:
lRemove the throttle cable cover 1.
NOTE:
lBefore adjusting the throttle cable free
play, the engine idle speed should be
adjusted.
lWhen the motorcycle is accelerating,
throttle cable #1 2 is pulled and throttle
cable #2 3 is pushed.
1st step:
lLoosen the locknuts 4 on throttle cable
#2.
lAdjust the free play by changing their
tightening position.
2nd step:
lLoosen the locknuts 5 on throttle cable
#1.
lAdjust the free play by changing their
tightening position.
lTighten the locknuts.
WARNING
After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
lInstall the throttle cable cover.
T R..
Throttle cable cover:
4 Nm (0.4 m • kg, 2.9 ft • lb)

INSP
ADJREGLAGE DES CABLES DES GAZ
GASZUGSPIEL EINSTELLEN
REGOLAZIONE DEL CAVO DELL’ACCELERATORE
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
lGaszugspiel a
Unvorschriftsmäßig ® Ein-
stellen.
Gaszugspiel am Gas-
drehgriff a
3–5 mm
2. Einstellen:
lGaszugspiel
Arbeitsschritte
lGaszug-Abdeckung 1 demon-
tieren.
HINWEIS:
lVor dem Einstellen des Gas-
zugspiels sollte die Leerlauf-
drehzahl dem Sollwert entspre-
chen.
lBei geöffneter Drosselklappe
wird Gaszug 1 2 gezogen und
Gaszug 2 3 geschoben.
1. Schritt
lSicherungsmuttern 4 an Gas-
zug 2 lokkern.
lDas Spiel durch Veränderung
der Befestigungsposition ein-
stellen.
2. Schritt
lSicherungsmuttern 5 an Gas-
zug 1 lokkern.
lDas Spiel durch Veränderung
der Befestigungsposition ein-
stellen.
lSicherungsmuttern festziehen.
WARNUNG
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag dre-
hen. Dabei darf sich die
Leerlaufdrehzahl nicht verän-
dern.
lGaszug-Abdeckung montieren.
T R..
Gaszug-Abdeckung
4 Nm (0,4 m • kg)
REGLAGE DES CABLES DES GAZ
1. Vérifier:
lJeu à la poignée des gaz a
Hors spécification ® Régler.
Jeu à la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
lJeu à la poignée des gaz
Etapes de réglage du jeu à la poi-
gnée des gaz:
lRetirer le cache du logement 1 à
la poignée des gaz.
N.B.:
lAvant de régler le jeu des câbles
des gaz, il faut régler la vitesse de
marche au ralenti du moteur.
lLorsque la motocyclette accélère,
le câble des gaz n˚1 2 est tiré et le
câble des gaz n˚2 3 est poussé.
1ère étape:
lDesserrer les contre-écrous 4 du
câble des gaz n˚2.
lRégler le jeu en modifiant leur ser-
rage.
2ème étape:
lDesserrer les contre-écrous 5 du
câble des gaz n˚1.
lRégler le jeu en modifiant leur ser-
rage.
lSerrer les contre-écrous.
AVERTISSEMENT
Après le réglage, tourner le guidon
vers la droite et vers la gauche et
s’assurer que le régime de ralenti
du moteur ne change pas.
lMonter le cache du logement des
câbles des gaz.
T R..
Logement des câbles des
gaz:
4 Nm
(0,4 m • kg, 2,9 ft • lb)
3 - 10
REGOLAZIONE DEL CAVO
DELL’ACCELERATORE
1. Controllare:
lGioco libero della manopola
dell’acceleratore a
Fuori specifica ® Regolare.
Gioco libero della mano-
pola dell’acceleratore a:
3 ~ 5 mm (0,12 ~ 0,20 in)
2. Regolare:
lGioco libero manopola
dell’acceleratore
Fasi per la regolazione del gioco
libero della manopola dell’accele-
ratore:
lRimuovere il coperchio del cavo
dell’acceleratore 1.
NOTA:
lPrima di regolare il gioco libero
del cavo dell’acceleratore, regolare
il regime del minimo.
lQuando il veicolo accelera, il cavo
dell’acceleratore #1 2 viene tirato
e il cavo dell’acceleratore #2 3
viene spinto.
1a fase:
lSvitare i controdadi 4 sul cavo
dell’acceleratore #2.
lRegolare il gioco modificando la
posizione di serraggio.
2a fase:
lSvitare i controdadi 5 sul cavo
dell’acceleratore #1.
lRegolare il gioco modificando la
posizione di serraggio.
lSerrare i controdadi.
AVVERTENZA
Dopo la regolazione, girare il
manubrio a destra e a sinistra ed
accertarsi che il minimo non si alzi.
lRimontare il coperchio del cavo
dell’acceleratore.
T R..
Coperchio cavo dell’acce-
leratore:
4 Nm
(0,4 m • kg, 2,9 ft • lb)

3 - 11
INSP

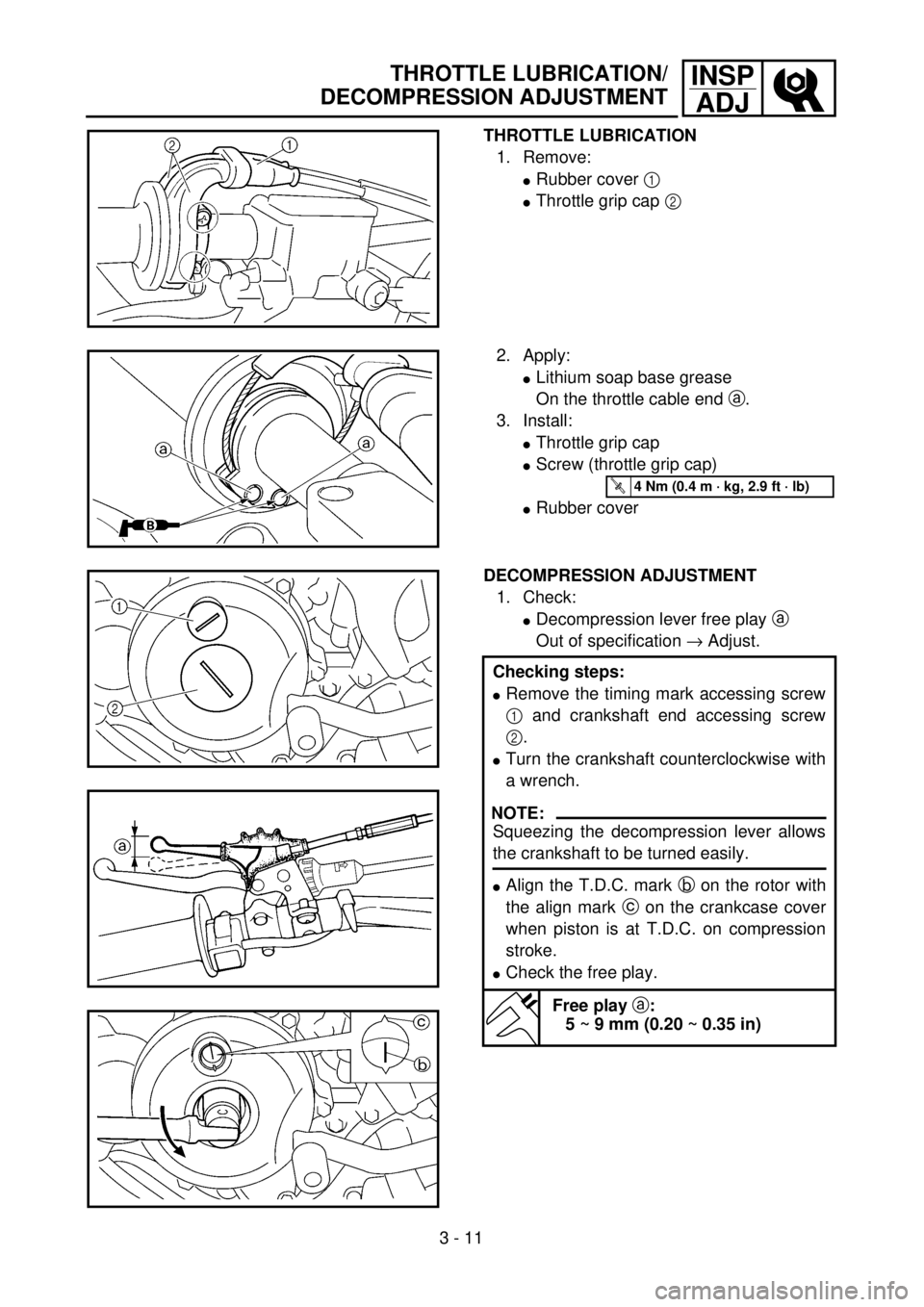

ADJTHROTTLE LUBRICATION/
DECOMPRESSION ADJUSTMENT
THROTTLE LUBRICATION
1. Remove:
lRubber cover 1
lThrottle grip cap 2
2. Apply:
lLithium soap base grease
On the throttle cable end a.
3. Install:
lThrottle grip cap
lScrew (throttle grip cap)
lRubber cover
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
DECOMPRESSION ADJUSTMENT
1. Check:
lDecompression lever free play a
Out of specification ® Adjust.
Checking steps:
lRemove the timing mark accessing screw
1 and crankshaft end accessing screw
2.
lTurn the crankshaft counterclockwise with
a wrench.
NOTE:
Squeezing the decompression lever allows
the crankshaft to be turned easily.
lAlign the T.D.C. mark b on the rotor with
the align mark c on the crankcase cover
when piston is at T.D.C. on compression
stroke.
lCheck the free play.
Free play a:
5 ~ 9 mm (0.20 ~ 0.35 in)
