Page 511 of 666
5 - 27
CHAS

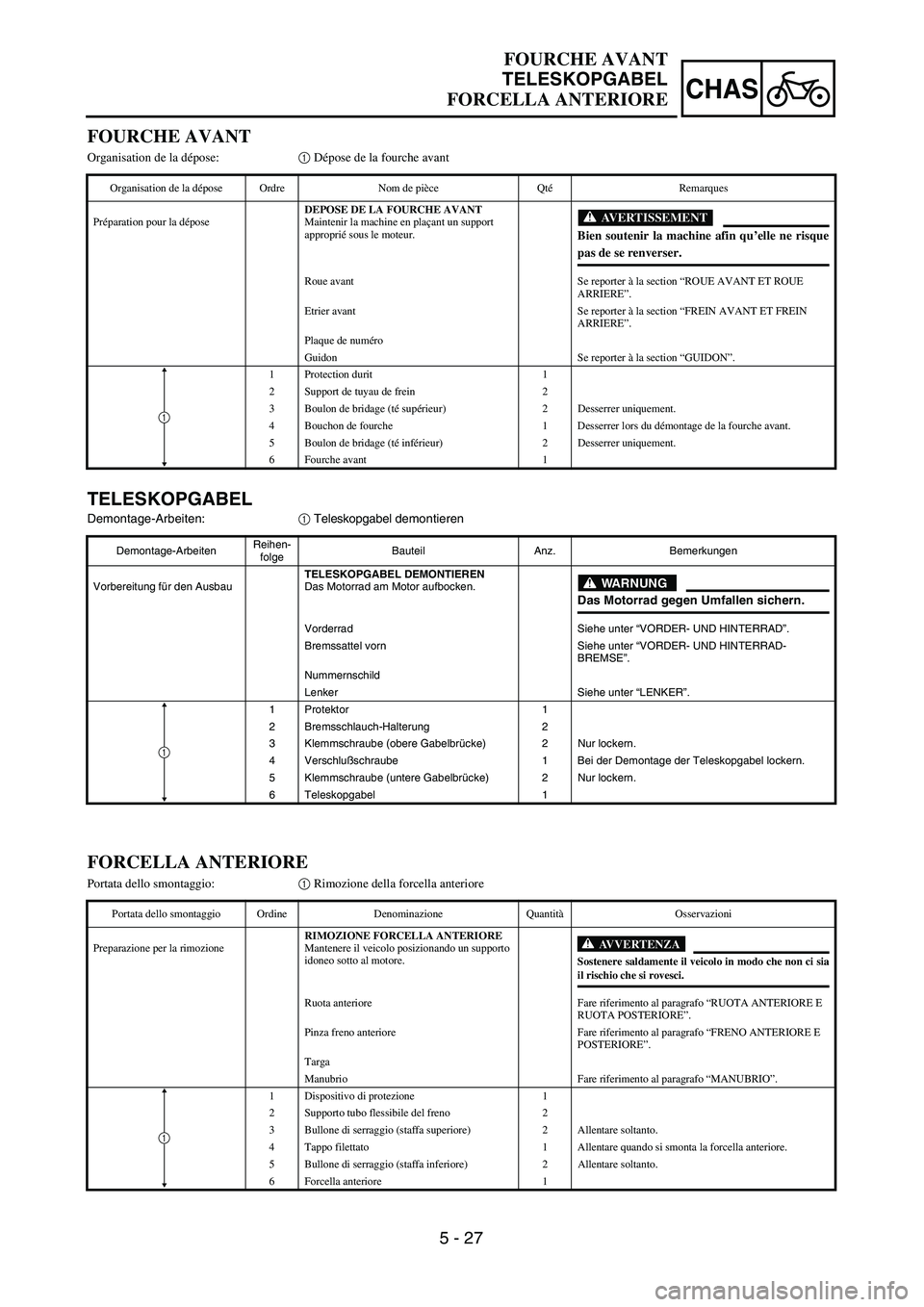

FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DE LA FOURCHE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Roue avant Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Plaque de numéro
Guidon Se reporter à la section “GUIDON”.
1 Protection durit 1
2 Support de tuyau de frein 2
3 Boulon de bridage (té supérieur) 2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche avant.
5 Boulon de bridage (té inférieur) 2 Desserrer uniquement.
6 Fourche avant 1
1
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauTELESKOPGABEL DEMONTIEREN
Das Motorrad am Motor aufbocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Vorderrad Siehe unter “VORDER- UND HINTERRAD”.
Bremssattel vorn Siehe unter “VORDER- UND HINTERRAD-
BREMSE”.
Nummernschild
Lenker Siehe unter “LENKER”.
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabelbrücke) 2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel lockern.
5 Klemmschraube (untere Gabelbrücke) 2 Nur lockern.
6 Teleskopgabel 1
1
FORCELLA ANTERIORE
Portata dello smontaggio:1 Rimozione della forcella anteriore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE FORCELLA ANTERIORE
Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci.
Ruota anteriore Fare riferimento al paragrafo “RUOTA ANTERIORE E
RUOTA POSTERIORE”.
Pinza freno anteriore Fare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Targa
Manubrio Fare riferimento al paragrafo “MANUBRIO”.
1 Dispositivo di protezione 1
2 Supporto tubo flessibile del freno 2
3 Bullone di serraggio (staffa superiore) 2 Allentare soltanto.
4 Tappo filettato 1 Allentare quando si smonta la forcella anteriore.
5 Bullone di serraggio (staffa inferiore) 2 Allentare soltanto.
6 Forcella anteriore 1
1
Page 512 of 666
5 - 28
CHASFRONT FORK
EC558000

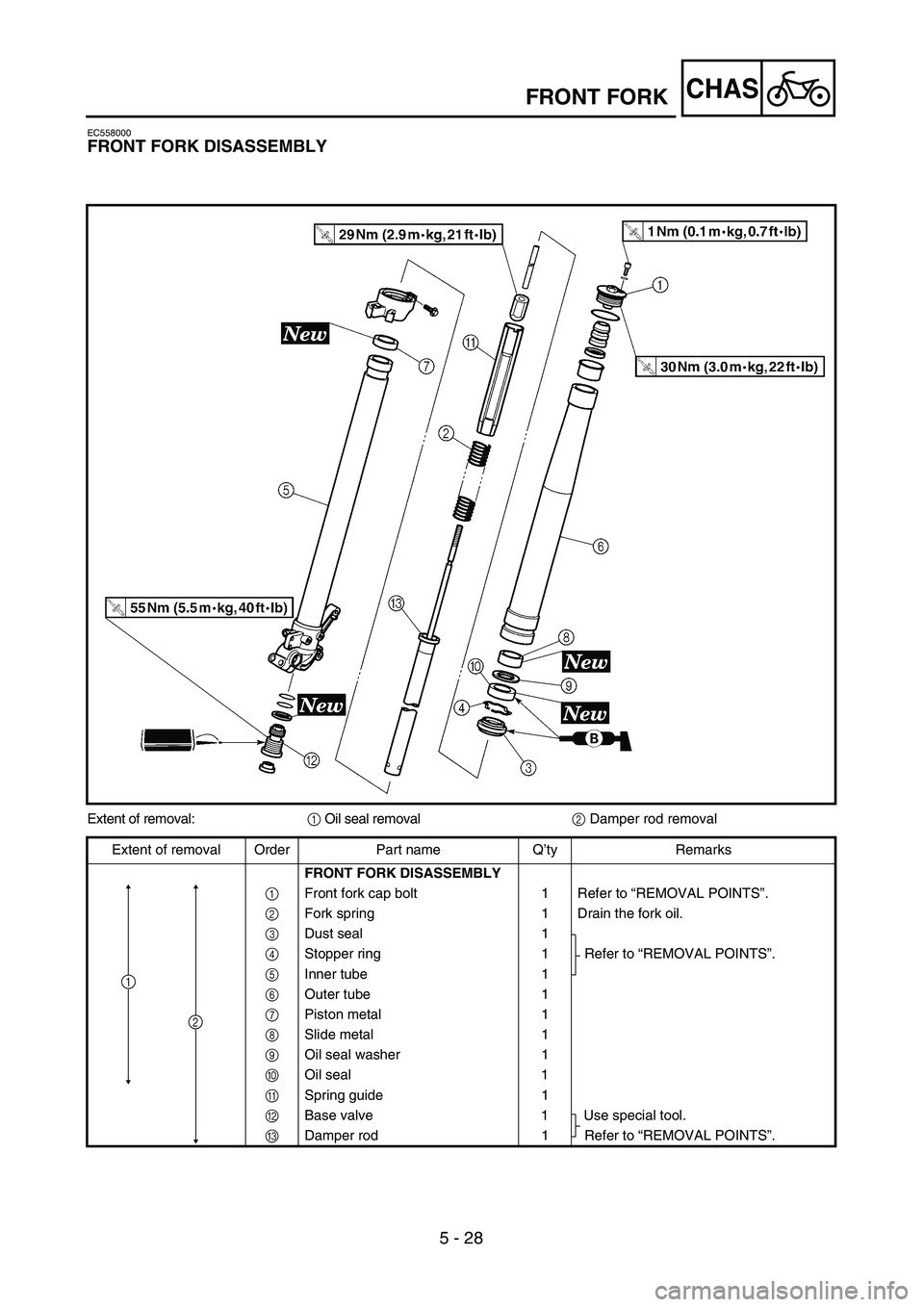

FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Front fork cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”. 4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Oil seal washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1 Refer to “REMOVAL POINTS”.
1
2
Page 513 of 666
5 - 28
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE

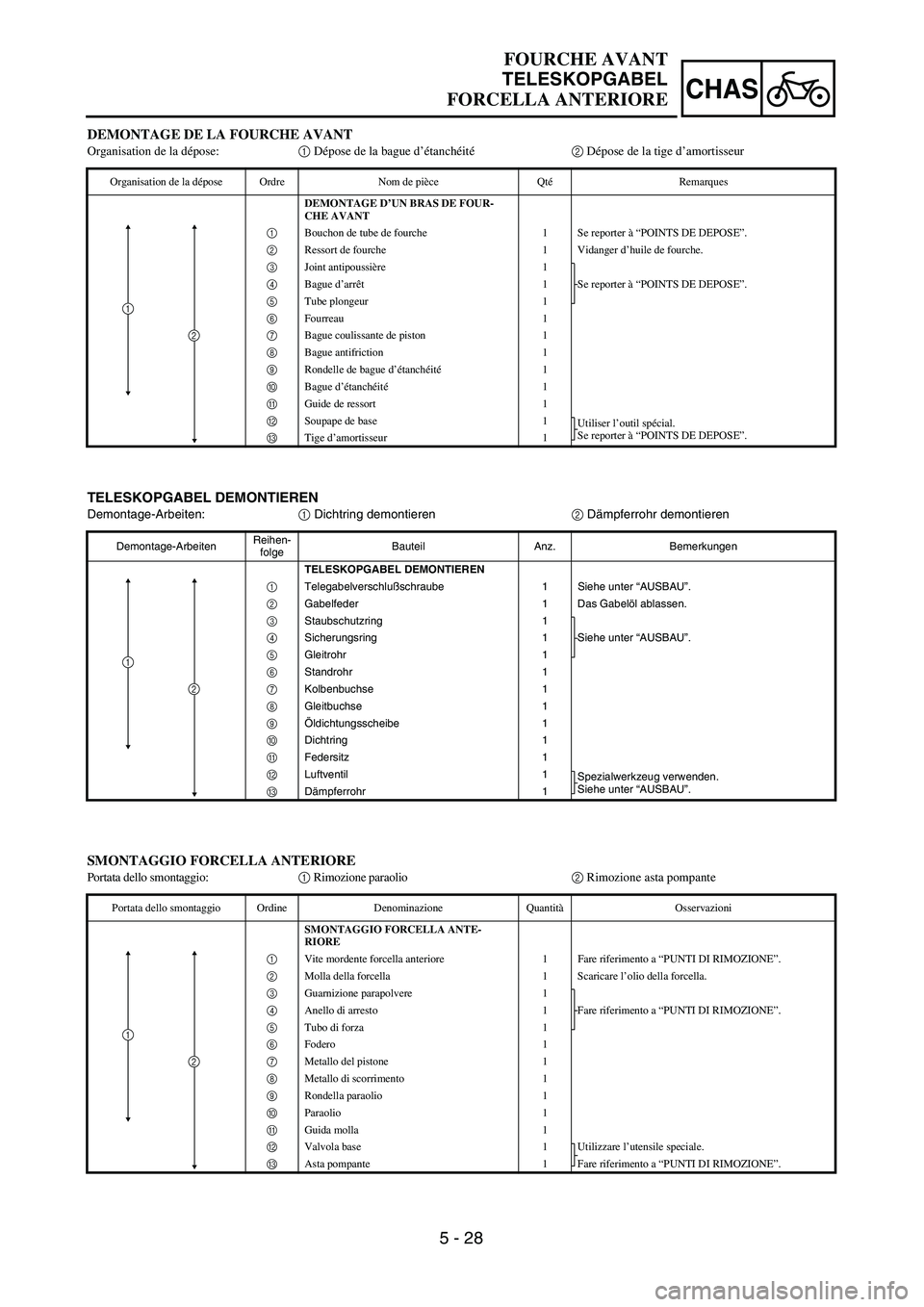

TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIEREN
1Telegabelverschlußschraube 1 Siehe unter “AUSBAU”.
2Gabelfeder 1 Das Gabelöl ablassen.
3Staubschutzring 1
Siehe unter “AUSBAU”. 4Sicherungsring 1
5Gleitrohr 1
6Standrohr 1
7Kolbenbuchse 1
8Gleitbuchse 1
9Öldichtungsscheibe 1
0Dichtring 1
AFedersitz 1
BLuftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
CDämpferrohr 1
2
1
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE D’UN BRAS DE FOUR-
CHE AVANT
1Bouchon de tube de fourche 1 Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1 Vidanger d’huile de fourche.
3Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4Bague d’arrêt1
5Tube plongeur 1
6Fourreau 1
7Bague coulissante de piston 1
8Bague antifriction 1
9Rondelle de bague d’étanchéité1
0Bague d’étanchéité1
AGuide de ressort 1
BSoupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
CTige d’amortisseur 1
2
1
SMONTAGGIO FORCELLA ANTERIORE
Portata dello smontaggio:1 Rimozione paraolio2 Rimozione asta pompante
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
SMONTAGGIO FORCELLA ANTE-
RIORE
1 Vite mordente forcella anteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Molla della forcella 1 Scaricare l’olio della forcella.
3 Guarnizione parapolvere 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 4 Anello di arresto 1
5 Tubo di forza 1
6 Fodero 1
7 Metallo del pistone 1
8 Metallo di scorrimento 1
9 Rondella paraolio 1
0 Paraolio 1
A Guida molla 1
B Valvola base 1 Utilizzare l’utensile speciale.
C Asta pompante 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
2
1
Page 514 of 666
5 - 29
CHASFRONT FORK
EC556000

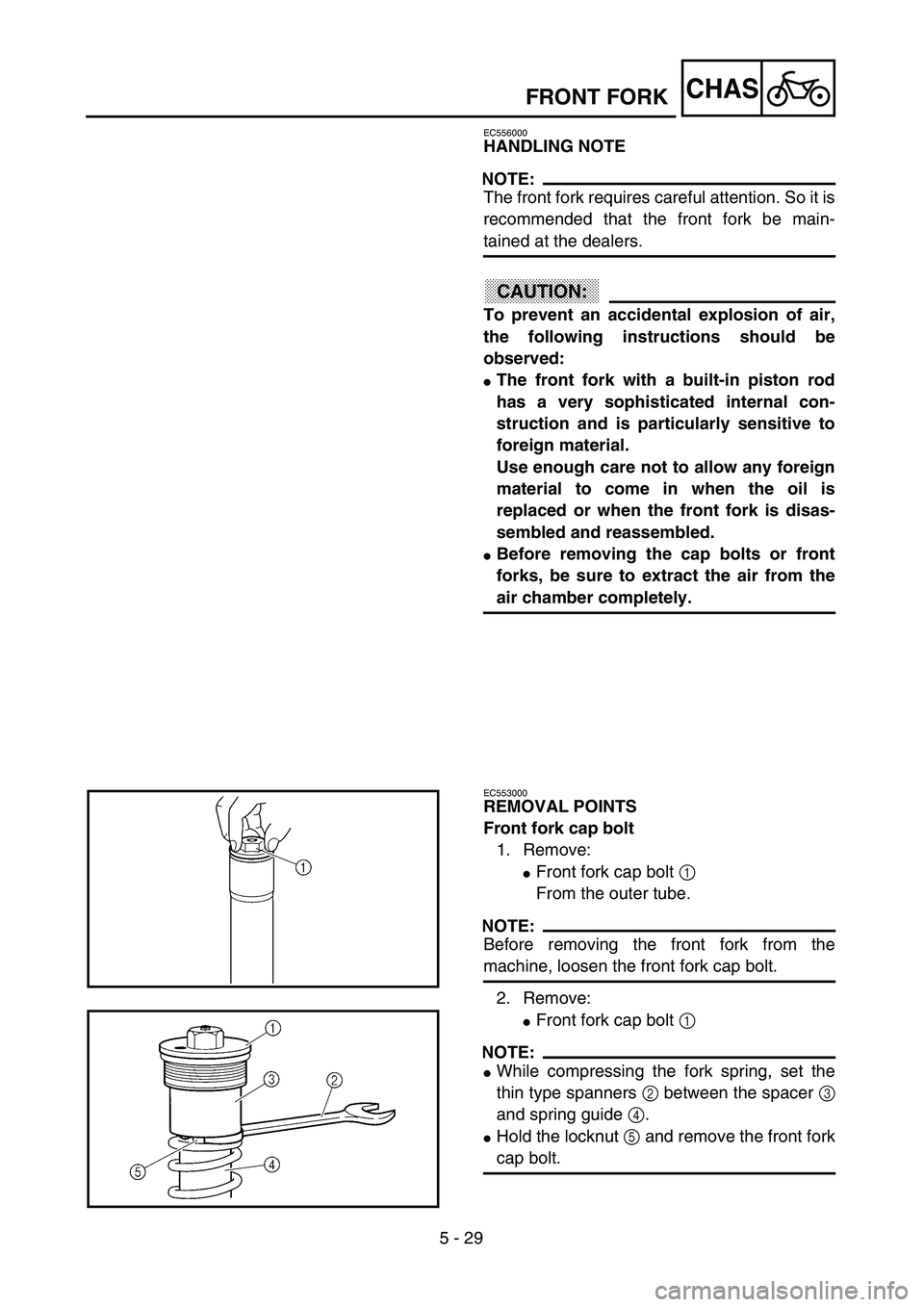

HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be main-
tained at the dealers.
ACHTUNG:CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
Before removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
Front fork cap bolt
1. Remove:
Front fork cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the front fork cap bolt.
2. Remove:
Front fork cap bolt 1
NOTE:
While compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
Hold the locknut 5 and remove the front fork
cap bolt.
Page 515 of 666
5 - 29
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert beson-
dere Aufmerksamkeit und sollte am
besten vom Yamaha-Händler gewar-
tet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust
und damit verbundene Gefahren
zu vermeiden, unbedingt folgen-
de Hinweise beachten.
Der feine Teleskopgabel-Mecha-
nismus ist sehr auf Fremdstoffe
anfällig.
Deshalb beim Gabelölwechsel
sowie bei der Demontage und -
Montage darauf achten, daß
keine Fremdstoffe in die Tele-
skopgabel eindringen.
Vor dem Lösen der Verschluß-
schrauben unbedingt die Luft
aus den Gabelbeinen vollstän-
dig ablassen.
AUSBAU
Verschlußschraube
1. Demontieren:
Telegabelverschlußschrau-
be 1
(vom Standrohr)
HINWEIS:
Die Verschlußschrauben vor der Te-
leskopgabel-Demontage lockern.
2. Demontieren:
Telegabelverschlußschrau-
be 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegenhal-
ten und die Verschlußschraube lö-
sen. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soi-
gneuse attention. Il est donc recom-
mandé de la faire entretenir chez le
revendeur.
ATTENTION:
Pour éviter une explosion accidentelle,
les instructions suivantes doivent être
observées:
La construction interne d’une four-
che avant à tige de piston incorpo-
rée est très sophistiquée et est
particulièrement sensible aux subs-
tances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
Avant de dévisser les bouchons de
tube de fourche ou d’enlever les
bras de fourche avant, être sûr
d’avoir complètement purgé l’air
du réservoir d’air.
POINTS DE DEPOSE
Bouchon de tube de fourche
1. Déposer:
Bouchon de tube de fourche 1
Du fourreau.
N.B.:
Avant de démonter la fourche avant de la
machine, desserrer le bouchon de tube de
fourche.
2. Déposer:
Bouchon de tube de fourche 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
Maintenir le contre-écrou 5 et retirer
le bouchon de tube de fourche.NOTA PER LA MANIPOLAZIONE
NOTA:
La forcella anteriore richiede particolare
cautela. Pertanto si consiglia di affidare
la manutenzione della forcella anteriore
ai rivenditori.
ATTENZIONE:
Per impedire esplosioni di aria acci-
dentali, seguire le seguenti istruzioni:
La forcella anteriore con l’asta del
pistone incorporata ha una strut-
tura interna molto sofisticata ed è
particolarmente sensibile a corpi
estranei.
Fare molta attenzione a non far
penetrare materiale estraneo
durante il cambio dell’olio o quando
la forcella anteriore viene smontata
e rimontata.
Prima di rimuovere le viti senza
dado o le forcelle anteriori, accer-
tarsi di aver estratto completamente
l’aria dalla campana d’aria.
PUNTI DI RIMOZIONE
Vite mordente forcella anteriore
1. Rimuovere:
Vite mordente forcella ante-
riore 1
Dal fodero.
NOTA:
Prima di rimuovere la forcella anteriore
dal veicolo, allentare la vite mordente
della forcella anteriore.
2. Rimuovere:
Vite mordente forcella ante-
riore 1
NOTA:
Comprimendo la molla della forcella,
inserire le chiavi di tipo sottile 2 tra il
distanziatore 3 e la guida della molla
4.
Mantenere il controdado 5 e rimuo-
vere la vite mordente della forcella
anteriore.
Page 516 of 666
5 - 30
CHAS
EC553201

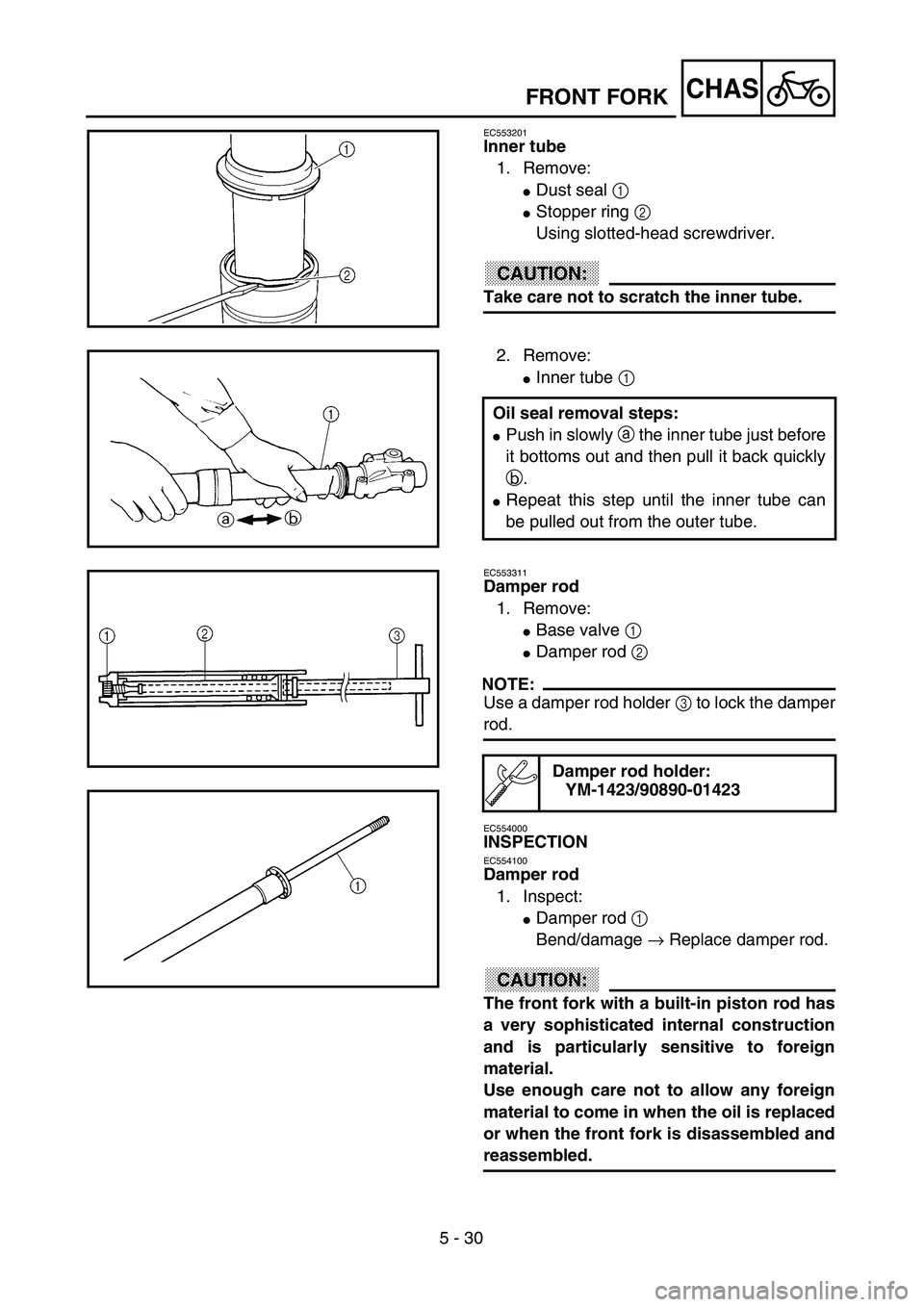

Inner tube
1. Remove:
Dust seal 1
Stopper ring 2
Using slotted-head screwdriver.
ACHTUNG:CAUTION:
Take care not to scratch the inner tube.
2. Remove:
Inner tube 1
Oil seal removal steps:
Push in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
Repeat this step until the inner tube can
be pulled out from the outer tube.
EC553311
Damper rod
1. Remove:
Base valve 1
Damper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:
Damper rod 1
Bend/damage → Replace damper rod.
ACHTUNG:CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.
Damper rod holder:
YM-1423/90890-01423
FRONT FORK
Page 517 of 666
5 - 30
CHAS

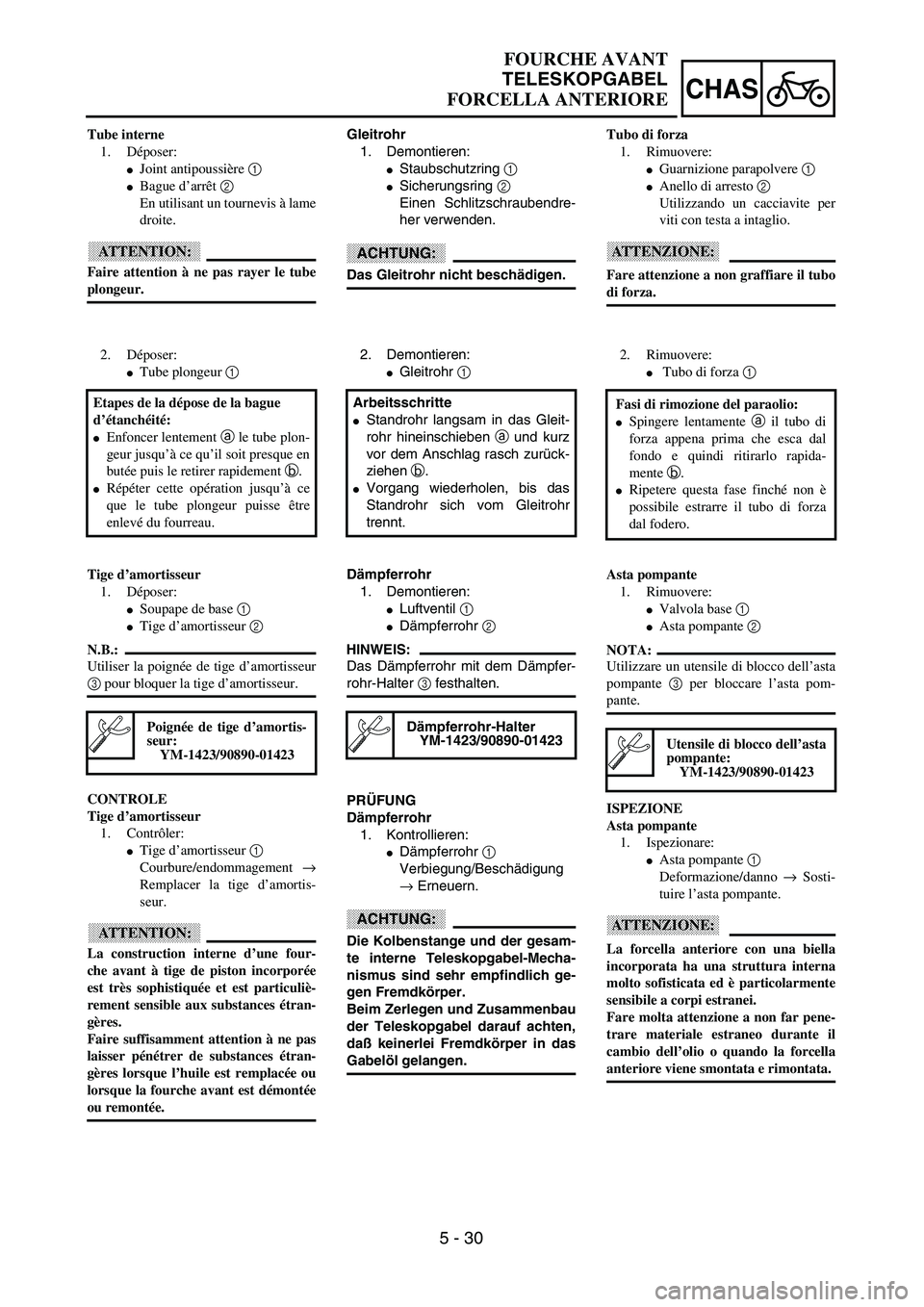

Gleitrohr
1. Demontieren:
Staubschutzring 1
Sicherungsring 2
Einen Schlitzschraubendre-
her verwenden.
ACHTUNG:
Das Gleitrohr nicht beschädigen.
2. Demontieren:
Gleitrohr 1
Arbeitsschritte
Standrohr langsam in das Gleit-
rohr hineinschieben a und kurz
vor dem Anschlag rasch zurück-
ziehen b.
Vorgang wiederholen, bis das
Standrohr sich vom Gleitrohr
trennt.
Dämpferrohr
1. Demontieren:
Luftventil 1
Dämpferrohr 2
HINWEIS:
Das Dämpferrohr mit dem Dämpfer-
rohr-Halter 3 festhalten.
PRÜFUNG
Dämpferrohr
1. Kontrollieren:
Dämpferrohr 1
Verbiegung/Beschädigung
→ Erneuern.
ACHTUNG:
Die Kolbenstange und der gesam-
te interne Teleskopgabel-Mecha-
nismus sind sehr empfindlich ge-
gen Fremdkörper.
Beim Zerlegen und Zusammenbau
der Teleskopgabel darauf achten,
daß keinerlei Fremdkörper in das
Gabelöl gelangen.
Dämpferrohr-Halter
YM-1423/90890-01423
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
Tube interne
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
ATTENTION:
Faire attention à ne pas rayer le tube
plongeur.
2. Déposer:
Tube plongeur 1
Etapes de la dépose de la bague
d’étanchéité:
Enfoncer lentement a le tube plon-
geur jusqu’à ce qu’il soit presque en
butée puis le retirer rapidement b.
Répéter cette opération jusqu’à ce
que le tube plongeur puisse être
enlevé du fourreau.
Tige d’amortisseur
1. Déposer:
Soupape de base 1
Tige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur
3 pour bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:
Tige d’amortisseur 1
Courbure/endommagement →
Remplacer la tige d’amortis-
seur.
ATTENTION:
La construction interne d’une four-
che avant à tige de piston incorporée
est très sophistiquée et est particuliè-
rement sensible aux substances étran-
gères.
Faire suffisamment attention à ne pas
laisser pénétrer de substances étran-
gères lorsque l’huile est remplacée ou
lorsque la fourche avant est démontée
ou remontée.
Poignée de tige d’amortis-
seur:
YM-1423/90890-01423
Tubo di forza
1. Rimuovere:
Guarnizione parapolvere 1
Anello di arresto 2
Utilizzando un cacciavite per
viti con testa a intaglio.
ATTENZIONE:
Fare attenzione a non graffiare il tubo
di forza.
2. Rimuovere:
Tubo di forza 1
Fasi di rimozione del paraolio:
Spingere lentamente a il tubo di
forza appena prima che esca dal
fondo e quindi ritirarlo rapida-
mente b.
Ripetere questa fase finché non è
possibile estrarre il tubo di forza
dal fodero.
Asta pompante
1. Rimuovere:
Valvola base 1
Asta pompante 2
NOTA:
Utilizzare un utensile di blocco dell’asta
pompante 3 per bloccare l’asta pom-
pante.
ISPEZIONE
Asta pompante
1. Ispezionare:
Asta pompante 1
Deformazione/danno → Sosti-
tuire l’asta pompante.
ATTENZIONE:
La forcella anteriore con una biella
incorporata ha una struttura interna
molto sofisticata ed è particolarmente
sensibile a corpi estranei.
Fare molta attenzione a non far pene-
trare materiale estraneo durante il
cambio dell’olio o quando la forcella
anteriore viene smontata e rimontata.
Utensile di blocco dell’asta
pompante:
YM-1423/90890-01423
Page 518 of 666
5 - 31
CHAS
EC554200

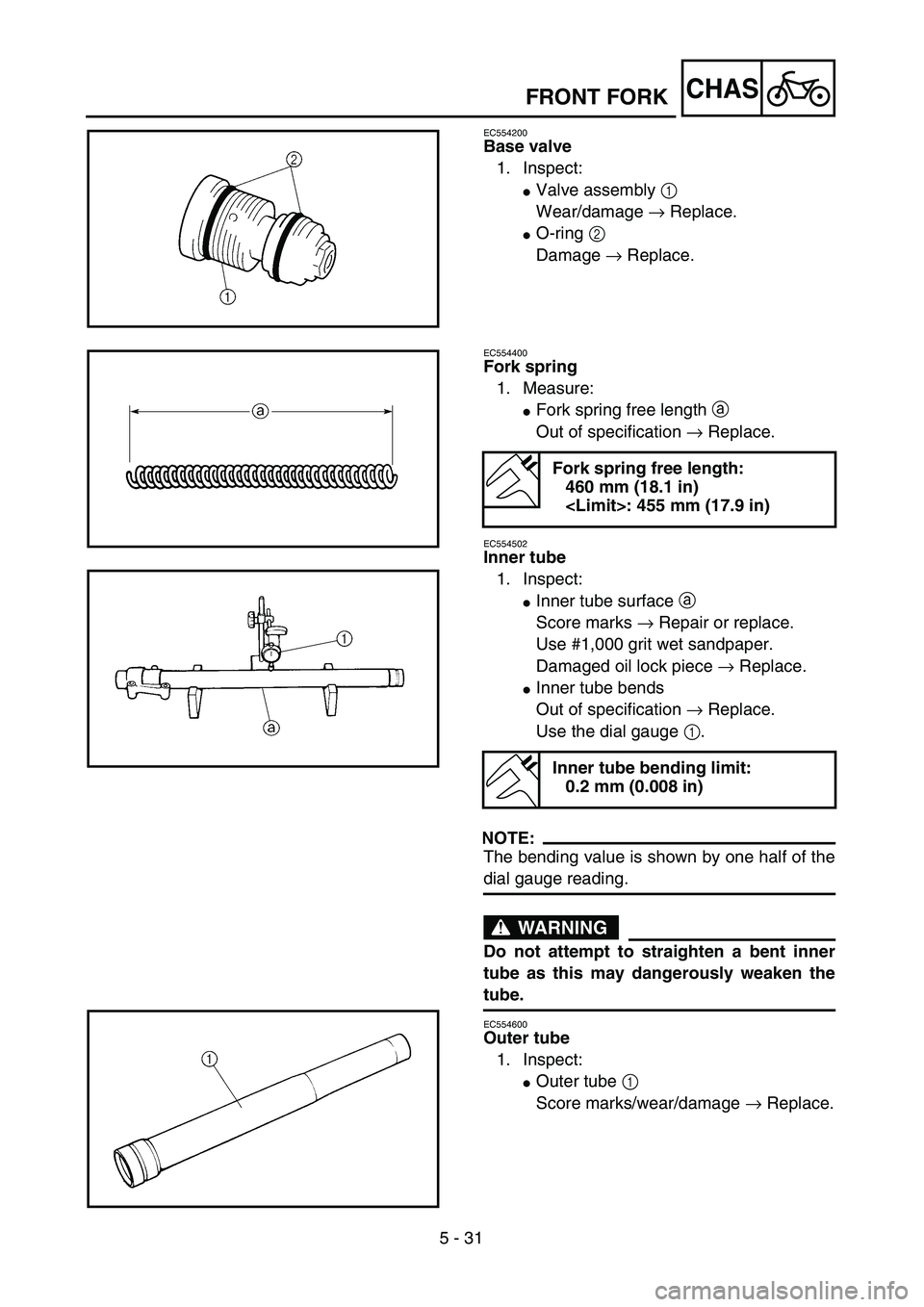

Base valve
1. Inspect:
Valve assembly
1
Wear/damage
→
Replace.
O-ring
2
Damage
→
Replace.
EC554400
Fork spring
1. Measure:
Fork spring free length
a
Out of specification
→
Replace.
EC554502
Inner tube
1. Inspect:
Inner tube surface
a
Score marks
→
Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece
→
Replace.
Inner tube bends
Out of specification
→
Replace.
Use the dial gauge
1
.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
Outer tube
1
Score marks/wear/damage
→
Replace.
Fork spring free length:
460 mm (18.1 in)
Inner tube bending limit:
0.2 mm (0.008 in)
FRONT FORK
Page 519 of 666
5 - 31
CHAS
Luftventil
1. Kontrollieren:
Luftventil
1
Verschleiß/Beschädigung
→
Erneuern.
O-Ring
2
Beschädigung
→
Erneuern.
Gabelfeder
1. Messen:
Ungespannte Länge der Ga-
belfeder
a
Unvorschriftsmäßig
→
Erneuern.
Gleitrohr
1. Kontrollieren:
Gleitrohr
a
Riefen
→
Instand setzen
oder erneuern.
Naßschleifpapier der Kör-
nung 1.000 verwenden.
Dämpferrohrbuchse
beschädigt
→
Erneuern.
Standrohrverbiegung
Unvorschriftsmäßig
→
Erneuern.
Eine Meßuhr
1
verwenden.
HINWEIS:
Die Verbiegung entspricht der Hälfte
der Meßuhr-Anzeige.
WARNUNG
Niemals versuchen, ein verzoge-
nes Standrohr zu richten, weil da-
durch seine Stabilität verloren
geht.
Standrohr
1. Kontrollieren:
Standrohr
1
Riefen/Verschleiß/Beschä-
digung
→
Erneuern.
Ungespannte Länge der
Gabelfeder
460 mm
Max. Standrohrverbie-
gung
0,2 mm
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
Soupape de base
1. Contrôler:
Ensemble clapet
1
Usure/endommagement
→
Remplacer.
Joint torique
2
Endommagement
→
Rempla-
cer.
Ressort de fourche
1. Mesurer:
Longueur libre de ressort de
fourche
a
Hors spécification
→
Rempla-
cer.
Tube plongeur
1. Contrôler:
Tube plongeur
a
Rayures
→
Réparer ou rempla-
cer.
Utiliser du papier de verre
humide n˚ 1.000.
Butée hydraulique endomma-
gée
→
Remplacer.
Déformations de tube plongeur
Hors spécification
→
Rempla-
cer.
Utiliser le comparateur
1
.
N.B.:
La valeur de courbure est indiquée par la
moitié de la valeur du comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube
plongeur tordu, car cela risquerait de
l’affaiblir dangereusement.
Fourreau
1. Contrôler:
Fourreau
1
Rayures/usure/endommage-
ment
→
Remplacer.
Longueur libre de ressort
de fourche:
460 mm (18,1 in)
(17,9 in)
Limite de déformation de
tube plongeur:
0,2 mm (0,008 in)
Valvola base
1. Ispezionare:
Gruppo valvola
1
Usura/danno
→
Sostituire.
O-ring
2
Danni
→
Sostituire.
Molla della forcella
1. Misurare:
Lunghezza libera della molla
della forcella
a
Fuori specifica
→
Sostituire.
Tubo di forza
1. Ispezionare:
Superficie tubo di forza
a
Rigature
→
Riparare o sostitu-
ire.
Utilizzare carta vetrata umida
di grana n. 1.000.
Pezzo di bloccaggio dell’olio
danneggiato
→
Sostituire.
Deformazioni tubo di forza
Fuori specifica
→
Regolare.
Utilizzare un comparatore
1
.
NOTA:
Il valore di deformazione corrisponde
alla metà del valore indicato dal compa-
ratore.
AVVERTENZA
Non tentare di raddrizzare un tubo di
forza piegato, poiché esso ne risulte-
rebbe pericolosamente indebolito.
Fodero
1. Ispezionare:
Fodero
1
Rigature/usura/danno
→
Sosti-
tuire.
Lunghezza libera della
molla della forcella:
460 mm (18,1 in)
(17,9 in)
Limite di curvatura del
tubo di forza:
0,2 mm (0,008 in)
Page 520 of 666
5 - 32
CHAS

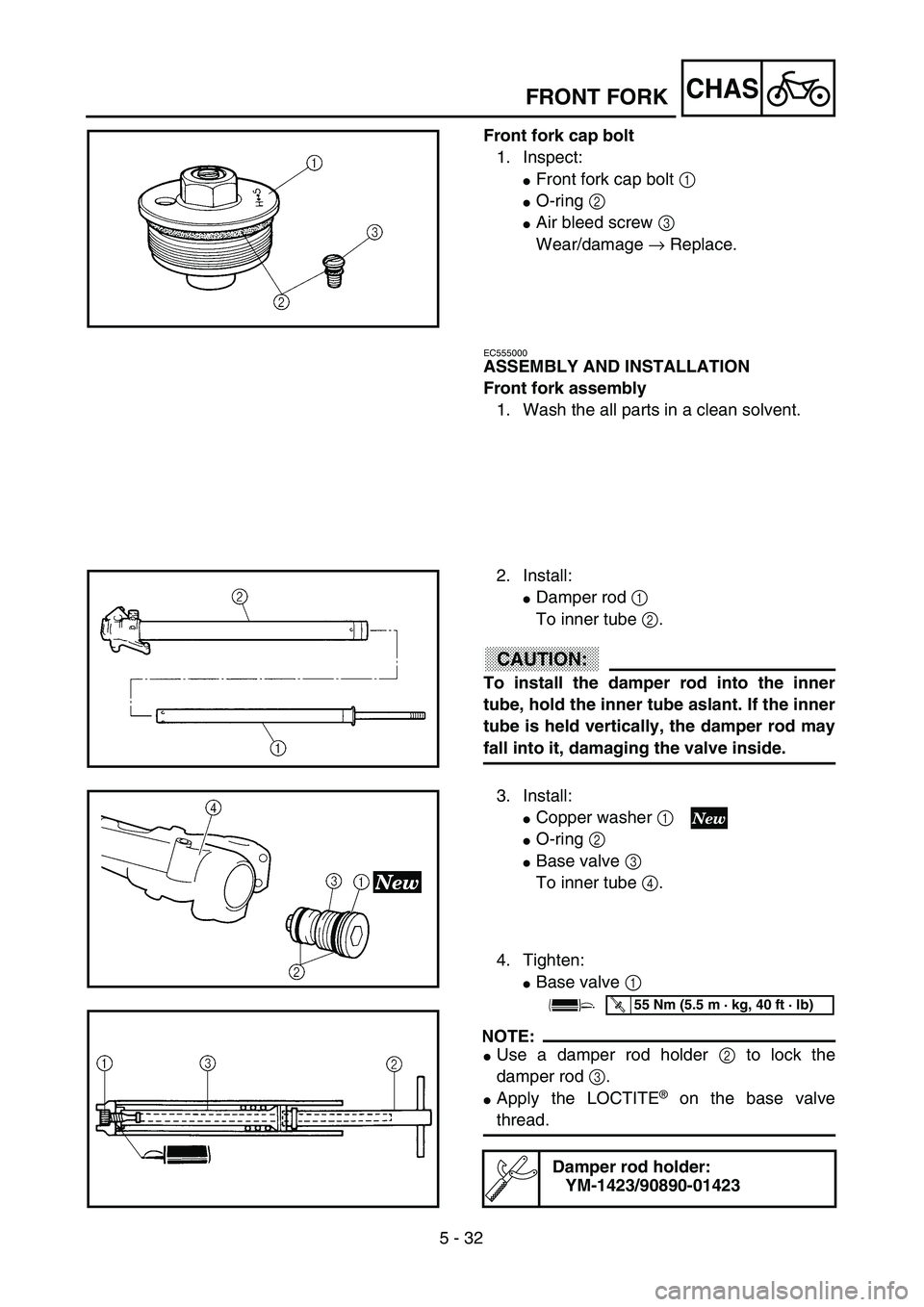

Front fork cap bolt
1. Inspect:
Front fork cap bolt
1
O-ring
2
Air bleed screw
3
Wear/damage
→
Replace.
FRONT FORK
EC555000
ASSEMBLY AND INSTALLATION
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:
Damper rod
1
To inner tube
2
.
ACHTUNG:CAUTION:
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.
3. Install:
Copper washer
1
O-ring
2
Base valve
3
To inner tube
4
.
4. Tighten:
Base valve
1
NOTE:
Use a damper rod holder
2
to lock the
damper rod
3
.
Apply the LOCTITE
®
on the base valve
thread.
Damper rod holder:
YM-1423/90890-01423
T R..55 Nm (5.5 m · kg, 40 ft · lb)
