YAMAHA YZ250F 2002 Manuale duso (in Italian)

5 - 62
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring
gleichmäßig einpressen, bis die Si-
cherungsring-Nut sichtbar wird.
ACHTUNG:
Kein Fett auf den äußeren Lager-
laufring auftragen, um das Feder-
bein an dieser Stelle vor Beschä-
digung zu schützen.
2. Montieren:
Sicherungsring (Oberes La-
ger) 1
HINWEIS:
Nach dem Einbau des Sicherungs-
ringes das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:
Unteres Lager 1
HINWEIS:
Zum Einbau des Lagers eine Presse
auf der Seite mit Herstellerbezeich-
nung oder Zahlen ansetzen und ein-
pressen.
Einbautiefe des Lager a
4 mm
Feder (Federbein)
1. Montieren:
Feder 1
Obere Federführung 2

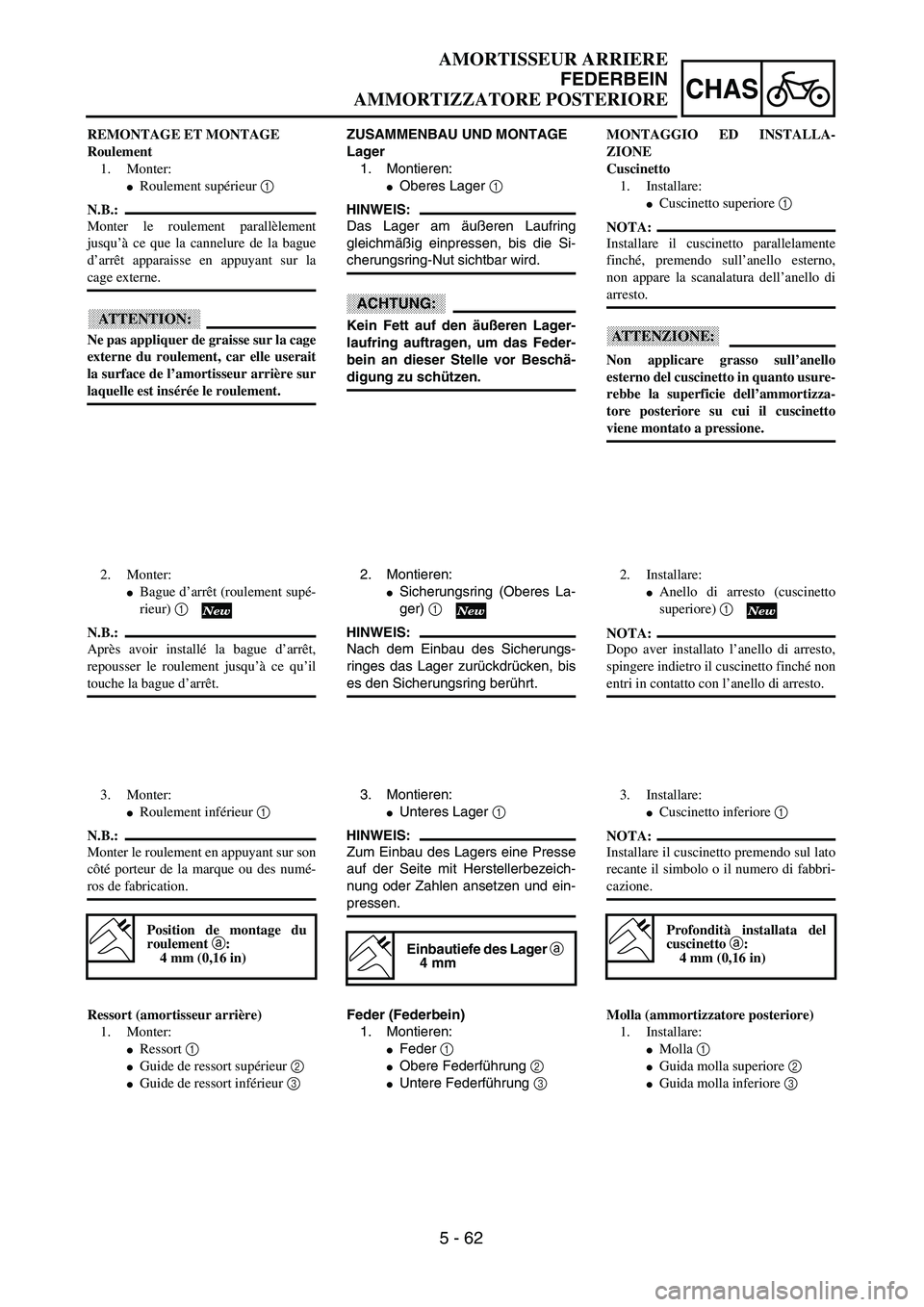

Untere Federführung 3 REMONTAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse en appuyant sur la
cage externe.
ATTENTION:
Ne pas appliquer de graisse sur la cage
externe du roulement, car elle userait
la surface de l’amortisseur arrière sur
laquelle est insérée le roulement.
2. Monter:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en appuyant sur son
côté porteur de la marque ou des numé-
ros de fabrication.
Position de montage du
roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort supérieur 2
Guide de ressort inférieur 3 MONTAGGIO ED INSTALLA-
ZIONE
Cuscinetto
1. Installare:
Cuscinetto superiore 1
NOTA:
Installare il cuscinetto parallelamente
finché, premendo sull’anello esterno,
non appare la scanalatura dell’anello di
arresto.
ATTENZIONE:
Non applicare grasso sull’anello
esterno del cuscinetto in quanto usure-
rebbe la superficie dell’ammortizza-
tore posteriore su cui il cuscinetto
viene montato a pressione.
2. Installare:
Anello di arresto (cuscinetto
superiore) 1
NOTA:
Dopo aver installato l’anello di arresto,
spingere indietro il cuscinetto finché non
entri in contatto con l’anello di arresto.
3. Installare:
Cuscinetto inferiore 1
NOTA:
Installare il cuscinetto premendo sul lato
recante il simbolo o il numero di fabbri-
cazione.
Profondità installata del
cuscinetto a:
4 mm (0,16 in)
Molla (ammortizzatore posteriore)
1. Installare:
Molla 1
Guida molla superiore 2
Guida molla inferiore 3

5 - 63

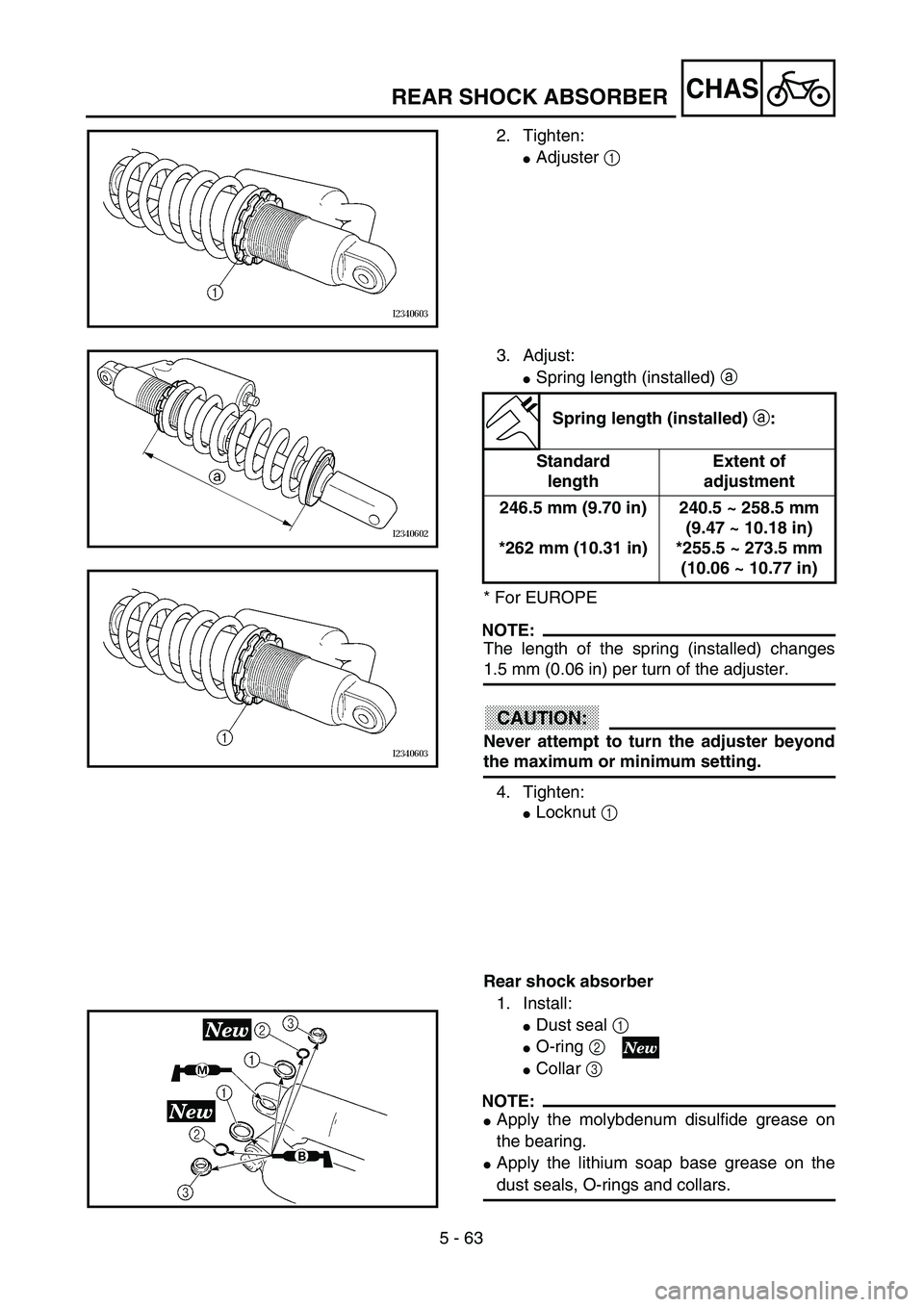

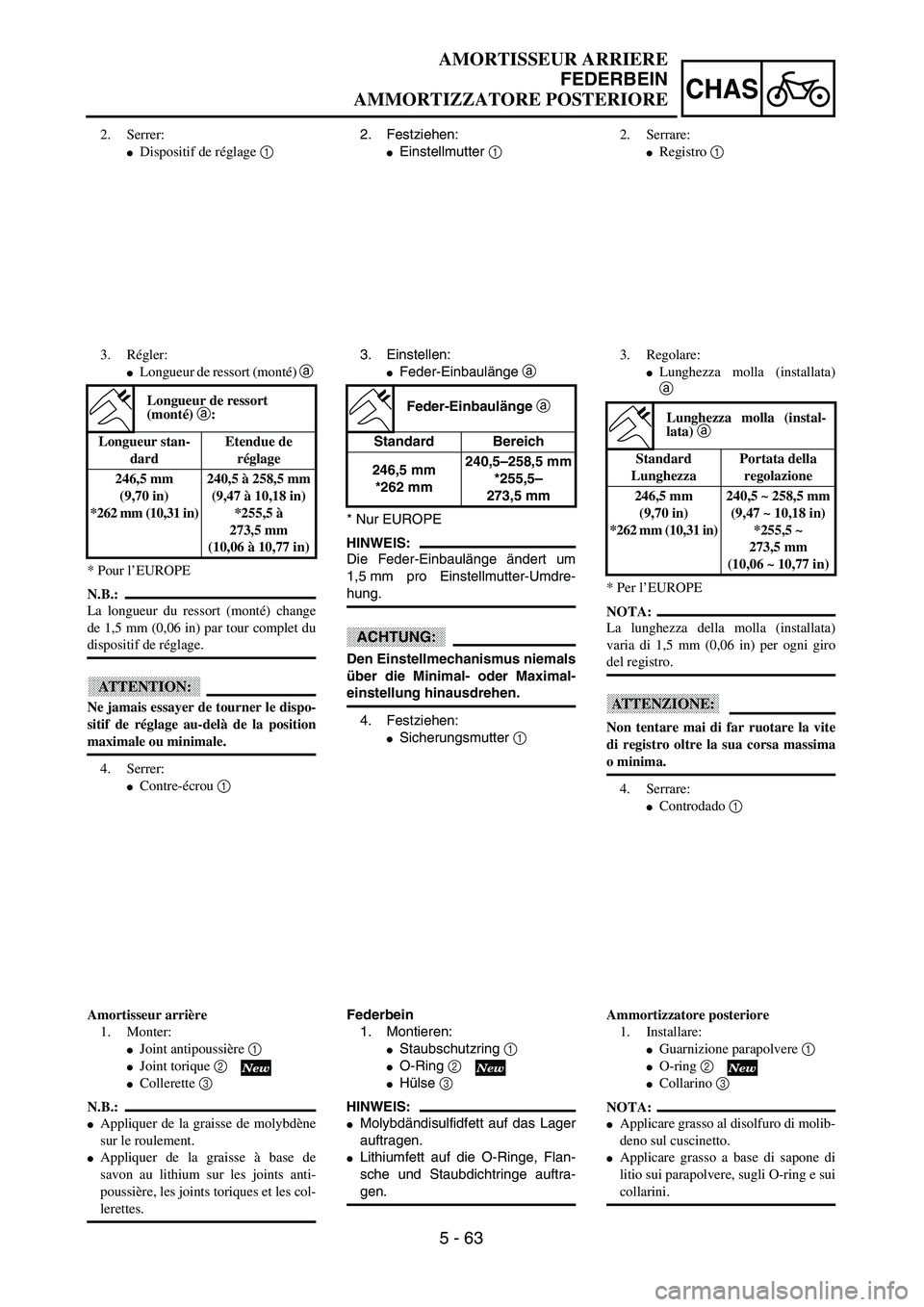

CHASREAR SHOCK ABSORBER
2. Tighten:
Adjuster 1
3. Adjust:
Spring length (installed) a
* For EUROPE
NOTE:
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
ACHTUNG:CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
4. Tighten:
Locknut 1
Rear shock absorber
1. Install:
Dust seal 1
O-ring 2
Collar 3
NOTE:
Apply the molybdenum disulfide grease on
the bearing.
Apply the lithium soap base grease on the
dust seals, O-rings and collars.
Spring length (installed) a:
Standard
lengthExtent of
adjustment
246.5 mm (9.70 in)
*262 mm (10.31 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
*255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)

5 - 63
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
2. Festziehen:
Einstellmutter 1
3. Einstellen:
Feder-Einbaulänge a
* Nur EUROPE
HINWEIS:
Die Feder-Einbaulänge ändert um
1,5 mm pro Einstellmutter-Umdre-
hung.
ACHTUNG:
Den Einstellmechanismus niemals
über die Minimal- oder Maximal-
einstellung hinausdrehen.
4. Festziehen:
Sicherungsmutter 1
Feder-Einbaulänge a
Standard Bereich
246,5 mm
*262 mm240,5–258,5 mm
*255,5–
273,5 mm
Federbein
1. Montieren:
Staubschutzring 1
O-Ring 2
Hülse 3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Lithiumfett auf die O-Ringe, Flan-
sche und Staubdichtringe auftra-
gen.
2. Serrer:
Dispositif de réglage 1
3. Régler:
Longueur de ressort (monté) a
* Pour l’EUROPE
N.B.:
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour complet du
dispositif de réglage.
ATTENTION:
Ne jamais essayer de tourner le dispo-
sitif de réglage au-delà de la position
maximale ou minimale.
4. Serrer:
Contre-écrou 1
Longueur de ressort
(monté) a:
Longueur stan-
dardEtendue de
réglage
246,5 mm
(9,70 in)
*262 mm (10,31 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
*255,5 à
273,5 mm
(10,06 à 10,77 in)
Amortisseur arrière
1. Monter:
Joint antipoussière 1
Joint torique 2
Collerette 3
N.B.:
Appliquer de la graisse de molybdène
sur le roulement.
Appliquer de la graisse à base de
savon au lithium sur les joints anti-
poussière, les joints toriques et les col-
lerettes.
2. Serrare:
Registro 1
3. Regolare:
Lunghezza molla (installata)
a
* Per l’EUROPE
NOTA:
La lunghezza della molla (installata)
varia di 1,5 mm (0,06 in) per ogni giro
del registro.
ATTENZIONE:
Non tentare mai di far ruotare la vite
di registro oltre la sua corsa massima
o minima.
4. Serrare:
Controdado 1
Lunghezza molla (instal-
lata) a
Standard
LunghezzaPortata della
regolazione
246,5 mm
(9,70 in)
*262 mm (10,31 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
*255,5 ~
273,5 mm
(10,06 ~ 10,77 in)
Ammortizzatore posteriore
1. Installare:
Guarnizione parapolvere 1
O-ring 2
Collarino 3
NOTA:
Applicare grasso al disolfuro di molib-
deno sul cuscinetto.
Applicare grasso a base di sapone di
litio sui parapolvere, sugli O-ring e sui
collarini.

5 - 64
CHASREAR SHOCK ABSORBER

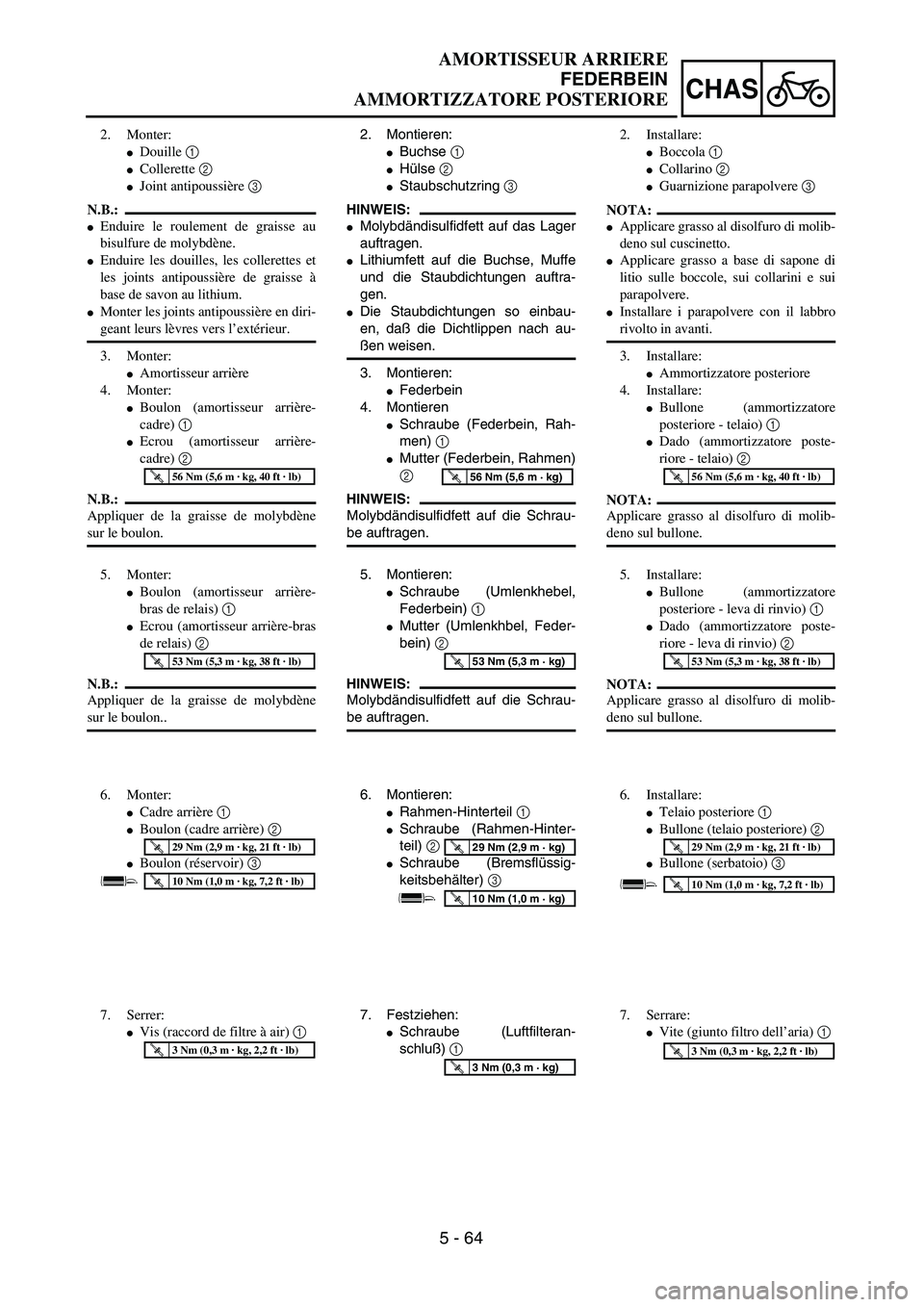

2. Install:
Bushing 1
Collar 2
Dust seal 3
NOTE:
Apply the molybdenum disulfide grease on
the bearing.
Apply the lithium soap base grease on the
bushing, collars and dust seals.
Install the dust seals with their lips facing
outward.
3. Install:
Rear shock absorber
4. Install:
Bolt (rear shock absorber-frame) 1
Nut (rear shock absorber-frame) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
5. Install:
Bolt (rear shock absorber-relay arm) 1
Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..56 Nm (5.6 m · kg, 40 ft · lb)
T R..53 Nm (5.3 m · kg, 38 ft · lb)
6. Install:
Rear frame 1
Bolt (rear frame) 2
Bolt (reservoir tank) 3
T R..29 Nm (2.9 m · kg, 21 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Tighten:
Screw (air filter joint) 1
1
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)

5 - 64
CHAS
2. Montieren:
Buchse 1
Hülse 2
Staubschutzring 3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Lithiumfett auf die Buchse, Muffe
und die Staubdichtungen auftra-
gen.
Die Staubdichtungen so einbau-
en, daß die Dichtlippen nach au-
ßen weisen.
3. Montieren:
Federbein
4. Montieren
Schraube (Federbein, Rah-
men) 1
Mutter (Federbein, Rahmen)
2
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..56 Nm (5,6 m · kg)
5. Montieren:
Schraube (Umlenkhebel,
Federbein) 1
Mutter (Umlenkhbel, Feder-
bein) 2
HINWEIS:
Molybdändisulfidfett auf die Schrau-
be auftragen.
T R..53 Nm (5,3 m · kg)
6. Montieren:
Rahmen-Hinterteil 1
Schraube (Rahmen-Hinter-
teil) 2
Schraube (Bremsflüssig-
keitsbehälter) 3
T R..29 Nm (2,9 m · kg)
T R..10 Nm (1,0 m · kg)
7. Festziehen:
Schraube (Luftfilteran-
schluß) 1
T R..3 Nm (0,3 m · kg)
2. Monter:
Douille 1
Collerette 2
Joint antipoussière 3
N.B.:
Enduire le roulement de graisse au
bisulfure de molybdène.
Enduire les douilles, les collerettes et
les joints antipoussière de graisse à
base de savon au lithium.
Monter les joints antipoussière en diri-
geant leurs lèvres vers l’extérieur.
3. Monter:
Amortisseur arrière
4. Monter:
Boulon (amortisseur arrière-
cadre) 1
Ecrou (amortisseur arrière-
cadre) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Monter:
Boulon (amortisseur arrière-
bras de relais) 1
Ecrou (amortisseur arrière-bras
de relais) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon..
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Monter:
Cadre arrière 1
Boulon (cadre arrière) 2
Boulon (réservoir) 3
T R..29 Nm (2,9 m · kg, 21 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Serrer:
Vis (raccord de filtre à air) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Boccola 1
Collarino 2
Guarnizione parapolvere 3
NOTA:
Applicare grasso al disolfuro di molib-
deno sul cuscinetto.
Applicare grasso a base di sapone di
litio sulle boccole, sui collarini e sui
parapolvere.
Installare i parapolvere con il labbro
rivolto in avanti.
3. Installare:
Ammortizzatore posteriore
4. Installare:
Bullone (ammortizzatore
posteriore - telaio) 1
Dado (ammortizzatore poste-
riore - telaio) 2
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Installare:
Bullone (ammortizzatore
posteriore - leva di rinvio) 1
Dado (ammortizzatore poste-
riore - leva di rinvio) 2
NOTA:
Applicare grasso al disolfuro di molib-
deno sul bullone.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Installare:
Telaio posteriore 1
Bullone (telaio posteriore) 2
Bullone (serbatoio) 3
T R..29 Nm (2,9 m · kg, 21 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Serrare:
Vite (giunto filtro dell’aria) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

6 - 1
–+ELEC

ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1
Engine stop switch
2
Throttle position sensor
3
Neutral switch
4
CDI magneto
5
Spark plug
6
Ignition coil
7
CDI unit
COLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
7
16
5
2 3 4
LY
BYL
B/LL
G
P
W
R
Y
B
G
B/YR PBrWG
RB Br WP
R/W WL/W SbW R/W Sb L/WY
B/LL Sb B OY
LB/L B OSbSb
L/WR/W
WSb
B/L
B/WG/B
B/W
Br
BB
LB
B/WB
Y
O
G/B
B/WB
B/W

W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White

–+ELEC

COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA DI CABLAGGIO
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEI-
LE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1
Motorstoppschalter
2
Drosselklappensensor
3
Leerlaufschalter
4
CDI-Schwungradmagnetzünder
5
Zündkerze
6
Zündspule
7
CDI-Zündbox
FARB-KODIERUNG
B............................. schwarz
Br ........................... braun
G ............................ grün
L ............................. blau
O ............................ orange
P............................. rosa
R ............................ rot
Sb........................... hellblau
W............................ weiß
Y............................. gelb
B/L.......................... schwarz/blau
B/W ........................ schwarz/weiß
B/Y ......................... schwarz/gelb
G/B ......................... grün/schwarz
L/W......................... blau/weiß
R/W ........................ rot/weiß
SCHALTPLAN
PARTIE
ELECTRIQUE
COMPOSANTS ELECTRI-
QUES ET SCHEMA DE
CABLAGE
COMPOSANTS ELECTRIQUES
1
Couper-circuit du moteur
2
Capteur de papillon des gaz
3
Contacteur de point mort
4
Magnéto CDI
5
Bougie
6
Bobine d’allumage
7
Bloc CDI
CODE DE COULEUR
B................................ Noir
Br .............................. Brun
G ............................... Vert
L ................................ Bleu
O ............................... Orange
P ................................ Rose
R................................ Rouge
Sb .............................. Bleu ciel
W .............................. Blanc
Y ............................... Jaune
B/L ............................ Noir/Bleu
B/W........................... Noir/Blanc
B/Y............................ Noir/Jaune
G/B............................ Vert/Noir
L/W ........................... Bleu/Blanc
R/W........................... Rouge/Blanc
SCHEMA DE CABLAGE
6 - 1
IMPIANTO
ELETTRICO
COMPONENTI ELET-
TRICI E SCHEMA DI
CABLAGGIO
COMPONENTI ELETTRICI
1
Interruttore di arresto motore
2
Sensore di posizione valvola a far-
falla
3
Interruttore folle
4
Magnete CDI
5
Candela d’accensione
6
Bobina di accensione
7
Unità CDI
CODICE COLORE
B................................ nero
Br .............................. marrone
G ............................... verde
L ................................ blu
O ............................... arancione
P ................................ rosa
R................................ rosso
Sb .............................. azzurro
W............................... bianco
Y ............................... giallo
B/L ............................ nero/blu
B/W ........................... nero/bianco
B/Y............................ nero/giallo
G/B............................ verde/nero
L/W ........................... blu/bianco
R/W ........................... rosso/bianco
SCHEMA DI CABLAGGIO





6

–+ELEC

6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the YZ250F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil


Function of Component

Component Function
Throttle position sensor Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the throttle position sensor and pickup coil sensor are
analyzed by the computer in the CDI unit, which then adjusts ignition
timing for the operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

–+ELEC

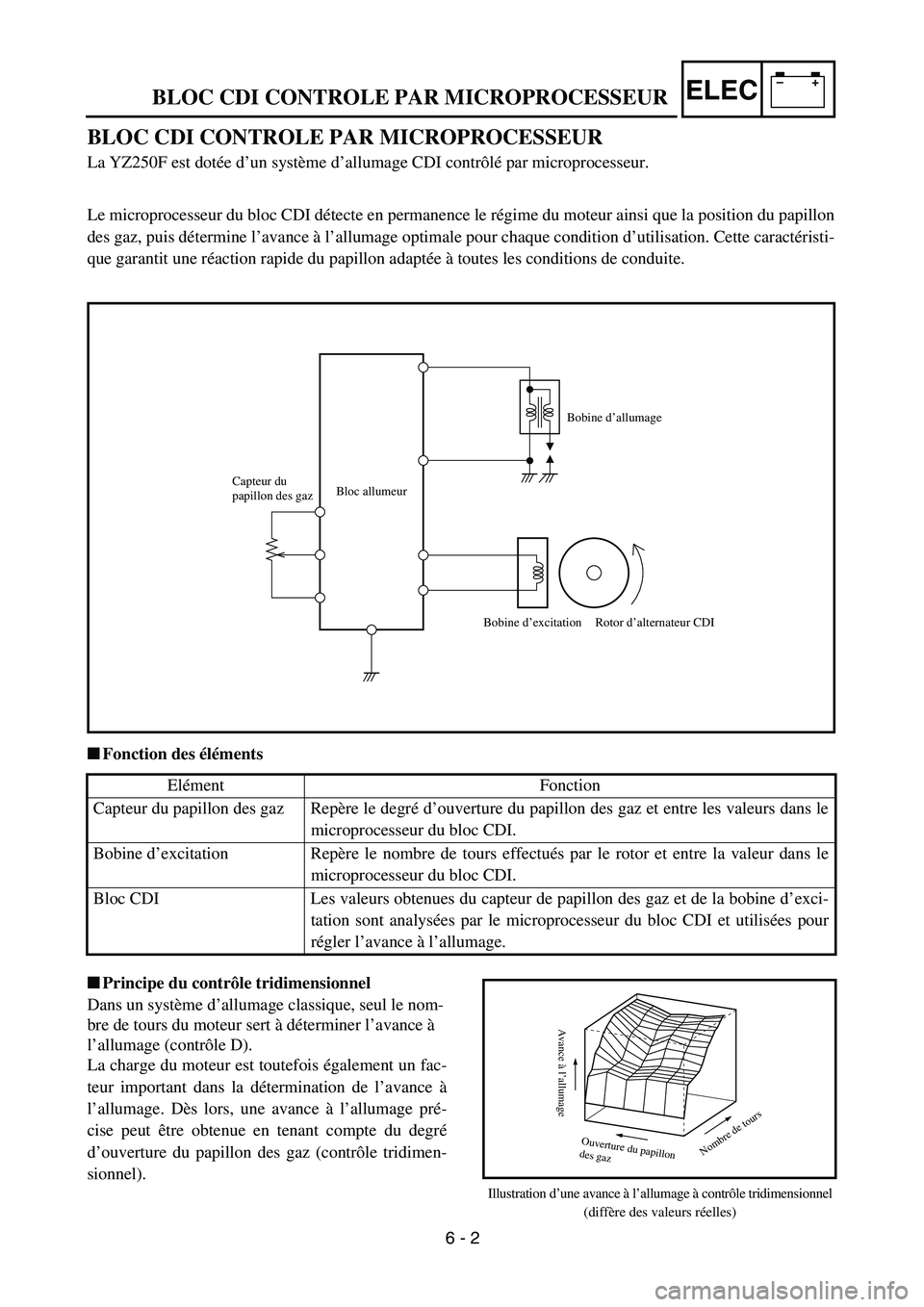

BLOC CDI CONTROLE PAR MICROPROCESSEUR
BLOC CDI CONTROLE PAR MICROPROCESSEUR
La YZ250F est dotée d’un système d’allumage CDI contrôlé par microprocesseur.
Le microprocesseur du bloc CDI détecte en permanence le régime du moteur ainsi que la position du papillon
des gaz, puis détermine l’avance à l’allumage optimale pour chaque condition d’utilisation. Cette caractéristi-
que garantit une réaction rapide du papillon adaptée à toutes les conditions de conduite.
Bloc allumeur Capteur du
papillon des gaz
Bobine d’excitation Rotor d’alternateur CDI Bobine d’allumage

6 - 2

Fonction des éléments
Elément Fonction
Capteur du papillon des gaz Repère le degré d’ouverture du papillon des gaz et entre les valeurs dans le
microprocesseur du bloc CDI.
Bobine d’excitation Repère le nombre de tours effectués par le rotor et entre la valeur dans le
microprocesseur du bloc CDI.
Bloc CDI Les valeurs obtenues du capteur de papillon des gaz et de la bobine d’exci-
tation sont analysées par le microprocesseur du bloc CDI et utilisées pour
régler l’avance à l’allumage.

Principe du contrôle tridimensionnel
Dans un système d’allumage classique, seul le nom-
bre de tours du moteur sert à déterminer l’avance à
l’allumage (contrôle D).
La charge du moteur est toutefois également un fac-
teur important dans la détermination de l’avance à
l’allumage. Dès lors, une avance à l’allumage pré-
cise peut être obtenue en tenant compte du degré
d’ouverture du papillon des gaz (contrôle tridimen-
sionnel).
Nombre de tours
Avance à l’allumage
Ouverture du papillon
des gaz

Illustration d’une avance à l’allumage à contrôle tridimensionnel
(diffère des valeurs réelles)

–+ELEC

KENNFELDGESTEUERTES CDI-ZÜNDSYSTEM
KENNFELDGESTEUERTES CDI-ZÜNDSYSTEM
Die YZ250F ist mit einer kennfeldgesteuerten CDI-Zündanlage ausgestattet.
Der Mikroprozessor in der CDI-Zündbox ist ständig über die Motordrehzahl und Drosselklappenpo-
sition informiert und kann dadurch den optimalen Zündzeitpunkt im gesamten Lastbereich bestim-
men. Dies sorgt stets für das bestmögliche Ansprechverhalten des Motors.
Zündeinheit
Drosselklappensensor
Aufnehmerspule CDI-Magnetzünderrotor Zündspule


Funktion der einzelnen Komponenten

Komponente Funktion
Drosselklappensensor
Überwacht die Drosselklappenposition und sendet ein Drosselklap-
penöffnungssignal an den CDI-Zündbox-Mikroprozessor.
Impulsgeber
Überwacht den Impulsgeber-Rotor und sendet ein Motordrehzahlsi-
gnal an den CDI-Zündbox-Mikroprozessor.
CDI-Zündbox Der CDI-Zündbox-Mikroprozessor analysiert die erhaltenen Drossel-
klappenöffnungs- und Motordrehzahlsignale und errechnet daraus
den optimalen Zündzeitpunkt.

Prinzip der Kennfeldsteuerung
In herkömmlichen Zündsystemen wird der Zünd-
zeitpunkt lediglich von der Motordrehzahl bestimmt
(zweidimensionales Prinzip).
Wird jedoch zusätzlich die Motorbelastung (sprich:
Drosselklappenöffnung) berücksichtigt, kann eine
präzisere Zündverstellung erfolgen (dreidimensio-
nales Prinzip).
Drehzahl
Zündzeitgabe
Drosselklappen
öffnung

Dreidimensionales Zündkennfeld
(Angaben entsprechen nicht der Wirklichkeit)
6 - 2
